ICT-SS330 / SS430 / SS540 / SS550
I.C.T
| Hoeveelheid: | |
|---|---|

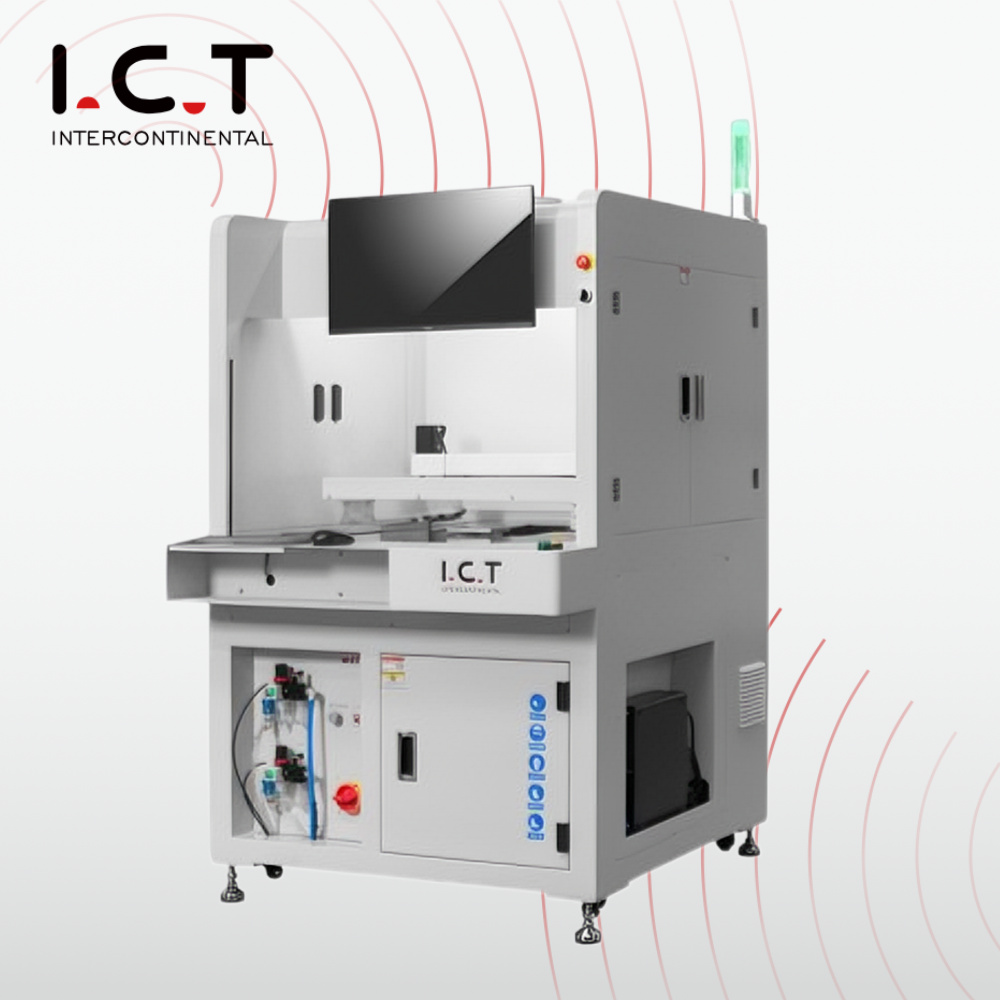

| Overzicht selectieve soldeergolfmachines
De ICT-selectieve soldeergolfmachine, ontworpen en gebouwd in China, is de ultieme Select Offline Wave-soldeermachine voor flexibele PCBA-productie met grote volumes. De PCB blijft perfect stationair terwijl het lichtgewicht platform van gegoten aluminium, aangedreven door servo's van Panasonic en lineaire precisierails, de flux- en soldeerkoppen met een fluisterstille snelheid en een nauwkeurigheid van minder dan een millimeter beweegt. Inline verwarming met stikstof zorgt voor spiegelheldere verbindingen en vrijwel geen schuim. Elke parameter wordt ingesteld en opgeslagen in een intuïtieve Windows-interface voor betrouwbare herhaalbaarheid. Automatische golfkalibratie, realtime CCD-monitoring, Duitse straalklep en titaniumpot maken deze selectieve soldeergolfmachine tot de perfecte stand-alone oplossing die de opbrengsten torenhoog houdt en nabewerking onbestaande houdt.
| DIP-lijnapparatuurlijst
Een Duitse hoogfrequente straalklep vuurt kleine, uniforme fluxpunten af met vaste stoffen onder de 10%. De druktank en de precisiestroommeter zorgen voor een stabiele levering, ongeacht het tankniveau. Het mondstuk rijdt op een XY-platform dat herhaalbaar is tot 0,02 mm. Het residu valt in een uitschuifbare lade, zodat u het direct kunt opruimen. Alle pneumatiek is van premium Japans SMC, meters direct op het oppervlak voor snelle visuele controles. Een automatische pomp voert flux zonder onderbreking aan. Dit systeem zorgt voor een schone, herhaalbare dekking bij elke cyclus op de selectieve soldeergolfmachine.
Volledig verstelbare bodem-IR wordt standaard geleverd; top IR of heteluchtconvectie optioneel. Het open ontwerp maximaliseert de warmteoverdracht, terwijl de dikke isolatie stabiele temperaturen vasthoudt. Premium verwarmingselementen en motoren van wereldleiders werken jarenlang probleemloos. Alles is plug-and-play, er is geen gereedschap nodig voor service. De platen komen gelijkmatig geactiveerd en spanningsvrij naar buiten, perfect klaar voor onberispelijke verbindingen in de Select Offline Wave-soldeermachine.
Duitse elektromagnetische pomp produceert een ultraconsistente golfpiek. Kies de temperatuur, N2-stroom, hoogte en automatische kalibratie rechtstreeks vanaf het scherm. Titanium pot met externe gietijzeren verwarming warmt snel op en lekt nooit. Inline-stikstof zorgt voor glanzende gewrichten en vrijwel geen schuim. Realtime CCD neemt 900 uur traceerbare video op. Afgedichte hogesnelheids-XYZ-assen, lasergolfdetectie en automatische mondstukreiniging zorgen ervoor dat de selectieve soldeergolfmachine 24/7 zonder problemen blijft draaien.
Robuuste geprofileerde rails en een driedelige rollenbaan verplaatsen de planken soepel en voorzichtig. Zij- en bovenklemmen vergrendelen de PCBA bij elke stap stil. Verdikte rails kunnen met gemak lasten van 20 kg aan. Precisie-aandrijfmodules positioneren borden perfect van flux tot soldeer. Het gehele transport is ontworpen voor non-stop productie op de Select Offline Wave Soldeermachine.
CE-gecertificeerde PLC en hogesnelheidsbusarchitectuur voldoen aan de Industrie 4.0-normen. Cat-6-bedrading en de beste elektronica in zijn klasse zorgen voor een bliksemsnelle respons en totale betrouwbaarheid. Begeleid programmeren, automatische spuitmondherkenning, op afbeeldingen gebaseerde bewerkingen, liveweergave met één klik en ondersteuning in meerdere talen maken het instellen een fluitje van een cent. Volledige traceerbaarheid zorgt ervoor dat de kwaliteit op elke selectieve soldeergolfmachine strak blijft.
De stapsgewijze begeleide modus, automatische spuitmond-ID, slimme beeldcorrectie, realtime dashboards en live CCD-schakeling met één knop zorgen voor een moeiteloze bediening. Ondersteunt Chinees, Engels, Japans, Russisch en meer. Ingebouwde MES, Wi-Fi, toegang op afstand, gesproken waarschuwingen en aanpasbare verlichting zorgen ervoor dat operators de volledige controle hebben over de Select Offline Wave Soldeermachine.
| Specificatie
| Online selectieve golf soldeer machine | ||||
| Model | ICT-SS540 | ICT-SS550 | ICT-SS550P1 | ICT-SS550P2 |
| Online modulair | Spray + voorverwarmen en solderen | Spray + Voorverwarmen + Solderen | Spray + Voorverwarmen + Solderen + Solderen | Spray + Voorverwarmen + Solderen + Solderen + Solderen |
| Soldeersysteem | ||||
| Hoeveelheid mondstuk | 1 | 1 | 2 | 3 |
| Hoeveelheid soldeerpot | 1 set | 1 set | 2 ingesteld | 3 ingesteld |
| Dubbele Pot (Optie) | Nvt | Optie | Optie | Optie |
| Soldeerpotvermogen | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux-systeem | ||||
| Fluxopslagtank | 1L | 1L | 2L | 2L |
| Fluxondersteuning | Flux -alarm, automatisch | |||
| Spuitmondstuk | Duitsland Jet Valve (spot- en lijnspuiten) 1 set | |||
| Spuit de mondstukformaat | 130um (180um, 210um-optie) | |||
| Spuitsnelheid | 0 ~ 20 mm/s | |||
| Bewegingssnelheid spuitmond | 0 ~ 400 mm/s | |||
| Voorverwarmende systeem | ||||
| Voorverwarmingsmodus | Hete lucht en ir | Hete lucht en ir | Hete lucht en ir | Hete lucht en ir |
| Voorverwarmende gebied | L500*B500mm | L500*B500mm | L500*B500mm | L500*B500mm |
| Voorverwarmingszone | Hete lucht bovenaan: 2, IR onderaan: 1 | |||
| Voorverwarmingsvermogen onderkant | Maximaal 12 kW | |||
| Hoogste voorverwarmingsvermogen | Maximaal 6 kW | |||
| Opwarmtijd | Ongeveer 15 minuten (instelling 150 ℃) | |||
| Controlemodus | PC+PLC | |||
| Transportsysteem | ||||
| PCB-grootte (met armatuur) | 120*60~500*500mm | |||
| PCB-vervanging | Online | |||
| PCB-bovenruimte | 120 mm | |||
| Transporthoogte | 900 ± 20 mm | |||
| Transportbreedte | 60 ~ 500 mm | |||
| Afmeting: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Gewicht | Ongeveer: 800 kg | Ongeveer: 1200 kg | Ongeveer: 1300 kg | Ongeveer: 1500 kg |
| DIP-lijnapparatuurlijst
Onze DIP-productielijn biedt geavanceerde tools voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde DIP-lijn omvat een DIP-invoeglijn voor nauwkeurige plaatsing van componenten, een golflader voor soepele PCB-invoer, een golfontlader voor veilige uitgang en een assemblagebandlijn voor eindcontroles. Deze hoogwaardige PCB DIP-productielijn zorgt voor een stabiele werking, betrouwbare THT-invoeging en kosteneffectieve assemblage en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor doorlopende taken.
| Klantsuccesvideo
Een Vietnamese klant die een wereldberoemd cameramerk levert, bezocht onze fabriek om hun nieuwe selectieve soldeergolfmachine in ontvangst te nemen. Onze technici gaven live demo's op hun eigen boards, trainden hun team in programmeren, kalibreren en dagelijks onderhoud, en lieten hen in realtime zien hoe perfecte verbindingen zich vormden op de CCD-monitor. De hands-on sessie gaf hen 100% vertrouwen voor een snelle, soepele opstart thuis en bewees ICT's echte wereldwijde ondersteuning.
| Professionele service en training
Van kant-en-klare installatie en inbedrijfstelling tot levenslang onderhoud en upgrades, ICT biedt u overal ter wereld dekking. Twintig toegewijde technici verzorgen de lijnindeling, procesafstemming en diepgaande training, ter plaatse of op afstand. Reserveonderdelenhubs op meerdere continenten en een 24-uurs respons zorgen ervoor dat uw Select Offline Wave-soldeermachine jaar na jaar op topniveau blijft.
| Klant lof
Klanten zijn enthousiast over onze geduldige, deskundige engineers die grondig trainen bij acceptatie en inbedrijfstelling. Ze houden ervan hoe de selectieve soldeergolfmachine flux dots spijkert, de perfecte golfhoogte vasthoudt en defecten verhelpt met zijn doodeenvoudige bediening. De perfecte verpakking komt elke keer onberispelijk aan, en reparaties op dezelfde dag op afstand plus razendsnelle ondersteuning ter plaatse maken ICT tot de partner waar ze zich nooit zorgen over hoeven te maken.
| Industriecertificeringen
Elke ICT-selectieve soldeergolfmachine is voorzien van CE voor veiligheid, RoHS voor eco-compliance, ISO9001 voor kwaliteitsbeheer en meerdere patenten op straalkleppen, pompen en laserdetectie. Deze wereldwijd erkende keurmerken bewijzen dat u veilige, groene, innovatieve Select Offline Wave Soldering Machine-prestaties krijgt, gebouwd volgens de hoogste normen.
| Over ICT-bedrijf en fabriek
Sinds 2012 zijn we snel gegroeid met volledige eigen R&D en een ultramoderne fabriek van 12.000 m². Negenentachtig teamleden, waaronder twintig technici, en acht vestigingen bedienen ruim 1.600 klanten in 72 landen. Strikte inspecties en complete kwaliteitssystemen ondersteunen elke selectieve soldeergolfmachine, terwijl echte kant-en-klare oplossingen (planning, apparatuur, training, optimalisatie) elektronicafabrikanten over de hele wereld helpen domineren met de Select Offline Wave-soldeermachine.
