De keuze tussen 2D en 3D AOI hangt af van de complexiteit van de inspectietaak en de budgetvereisten. Fabrikanten in de elektronica kiezen vaak voor 2D AOI of een SMT AOI-testmachine voor eenvoudigere, kostengevoelige toepassingen , waarbij snelheid en betrouwbaarheid het belangrijkst zijn. 3D AOI of automatische optische inspectie wordt echter essentieel voor complexe platen met hoge dichtheid die superieure defectdetectie en betrouwbaarheid vereisen. Geautomatiseerde optische inspectie moet aansluiten bij de specifieke behoeften van de productielijn. Bij het vergelijken van 2D versus 3D AOI moeten besluitvormers de complexiteit van het bord, de betrouwbaarheidsverwachtingen en de beschikbare middelen evalueren.
· 2D AOI gebruikt platte afbeeldingen vanuit een enkele hoek, waardoor het snel en kosteneffectief is voor eenvoudige, hoogvolume PCB-inspecties.
· 3D AOI legt gedetailleerde 3D -kaarten vast met meerdere camera's, waarbij verborgen en complexe defecten worden gedetecteerd die 2D AOI vaak mist.
· Kies 2D AOI voor snelle defectdetectie op oppervlakniveau op standaardborden waar snelheid en budget het belangrijkst zijn.
· Kies voor 3D AOI bij het inspecteren van complex, dichte boards die precieze hoogte- en volumemetingen vereisen voor hoge betrouwbaarheid.
· Hybride AOI -systemen combineren 2D- en 3D -methoden om snelheid, kosten en nauwkeurigheid voor diverse inspectiebehoeften in evenwicht te brengen.
· Overweeg bordcomplexiteit, betrouwbaarheidseisen en budget zorgvuldig om het AOI -systeem te selecteren dat bij uw productiedoelen past.
· Investeren in 3D AOI ondersteunt toekomstbestendige door geminiaturiseerde componenten af te handelen en valse defectoproepen te verminderen.
· Juiste training en systeemintegratie met fabriekssoftware verbeteren de nauwkeurigheid van de inspectie en stroomlijnen de productie.
Aspect | 2d AOI -systemen | 3D AOI -systemen |
Snelheid | Sneller; Ideaal voor productie met een groot volume | Iets langzamer; Recente ontwikkelingen hebben de snelheid verbeterd |
Kosten | Lager; Rijpe en kosteneffectieve technologie | Hoger; Geavanceerde beeldvorming verhoogt de investeringen |
Defectdetectie | Alleen op oppervlakte-niveau defecten; Hogere valse oproepen | Detecteert verborgen, volumetrische en oppervlaktefouten; tot 30% meer gebreken gevonden |
Beperkingen | Geen diepte -meting; Kan verborgen gewrichten niet inspecteren | Hogere kosten; Meer complexe installatie en onderhoud |
Voordelen | Hoge doorvoer; flexibele; Minder schaduwproblemen | Nauwkeurige hoogte/volumemeting; uitgebreide inspectie |
2D AOI legt platte afbeeldingen vast met behulp van een enkele camera, waardoor het geschikt is voor snelle inspectie van standaard PCB's . Deze methode blinkt uit in het identificeren van zichtbare defecten op oppervlakniveau, zoals ontbrekende draden of onjuiste componenten. 3D AOI daarentegen gebruikt meerdere camera's en gestructureerd licht om gedetailleerde 3D -kaarten te maken. Deze benadering maakt een nauwkeurige meting van hoogte, volume en vorm mogelijk , waardoor detectie van complexe defecten die 2D -systemen kunnen missen, mogelijk is. Hoewel 2D AOI snellere verwerking en lagere kosten biedt, biedt 3D AOI superieure defectdetectie en vermindert ze valse positieven, vooral in complexe productieomgevingen.
 |
Beste use cases
Het selecteren van de juiste geautomatiseerde optische inspectiemethode is afhankelijk van de complexiteit van het bord, de vereiste betrouwbaarheid en de productieomgeving.
· 2d Aoi Best voor:
o Hoge snelheid, hoogwaardige productielijnen waar kosten en doorvoer het meest uitmaken.
o Inspectie van eenvoudige of standaard PCB's met meestal componenten op oppervlakniveau.
o Detectie van zichtbare defecten zoals ontbrekende componenten, polariteitsfouten en onjuiste plaatsingen.
o Omgevingen waar snelle omschakeling en flexibele inspectie prioriteiten zijn.
· 3D AOI beste voor:
o Complexe, dichtbevolkte PCB's die nauwkeurige meting van soldeerverbindingen en componenthoogte vereisen.
o Toepassingen die een hoge betrouwbaarheid eisen, zoals de productie van auto-, ruimtevaart of medische hulpmiddelen.
o Detectie van verborgen of volumetrische defecten, waaronder opgeheven leads, onvoldoende soldeer en grafstonering.
o Productielijnen waarbij het verminderen van valse oproepen en het verbeteren van de detectiepercentages van het defect van cruciaal belang zijn.

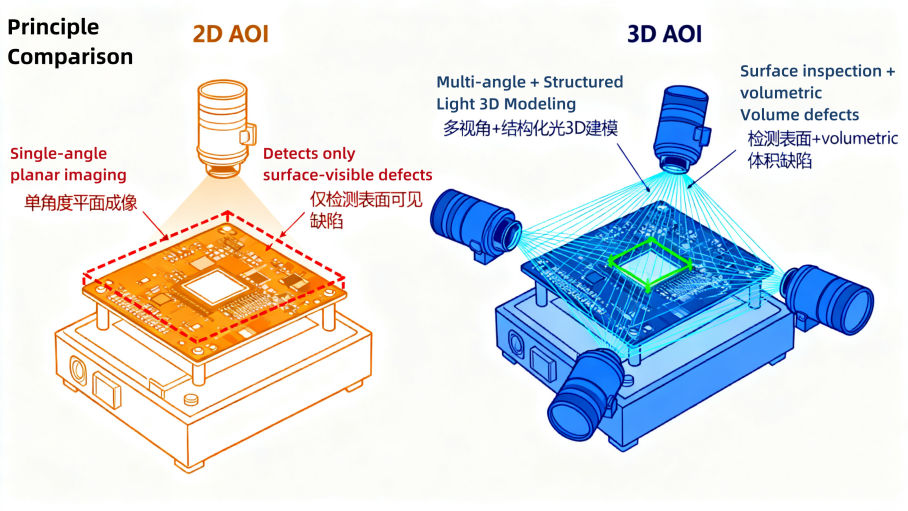

Het 2D versus 3D AOI -debat concentreert zich op het balanceren van snelheid, kosten en inspectie -nauwkeurigheid. 2D AOI-systemen blijven de voorkeurskeuze voor eenvoudige toepassingen met een hoog volume. 3D AOI -systemen leveren ongeëvenaarde prestaties voor geavanceerde defectdetectie in uitdagende omgevingen. Geautomatiseerde optische inspectie blijft evolueren en biedt fabrikanten de flexibiliteit om hun inspectiestrategie te matchen met de specifieke behoeften van hun PCB's en productiedoelen.
2D AOI maakt gebruik van camera's met hoge resolutie om platte afbeeldingen van gedrukte printplaten vast te leggen tijdens het inspectieproces. Het systeem vergelijkt deze afbeeldingen met referentiegegevens en identificeert eventuele verschillen die kunnen wijzen op defecten. Verlichting speelt een cruciale rol, omdat het functies en potentiële problemen op het oppervlak van het bord belicht. De technologie is gebaseerd op het vastleggen van afbeeldingen met één hoek , wat betekent dat het alleen inspecteert wat van bovenaf zichtbaar is. Deze aanpak zorgt voor een snelle inspectie van grote hoeveelheden boards, waardoor het ideaal is voor snelle productieomgevingen.
Een belangrijk voordeel van 2D AOI ligt in zijn kosteneffectiviteit. De volgende tabel schetst typische kosten die verband houden met het implementeren van 2D AOI in een standaard SMT -productielijn:
Kostencomponent | Typische kostenbereik (USD) |
BASIC TOT MID-niveau 2D AOI | $ 3.200 tot $ 20.000 |
Geavanceerde 2D AOI -systemen | $ 30.000 tot $ 60.000 |
Voorbeeld: Yush YS-820L | $ 26.000 |
Installatiekosten | $ 5.000 tot $ 15.000 |
Softwarelicenties (jaarlijks) | $ 2.000 tot $ 12.000 |
Training (per werknemer) | $ 1.000 tot $ 5.000 |
Deze kostenstructuur maakt 2D AOI toegankelijk voor veel fabrikanten, vooral die gericht op productie met een groot volume.
2d AOI levert verschillende sterke punten die de productie van elektronica ten goede komen. Het systeem inspecteert borden veel sneller dan handmatige visuele inspectie . Handmatige methoden lijden aan menselijke vermoeidheid en inconsistentie, maar 2D AOI handhaaft een hoge doorvoer en consistente resultaten. De onderstaande tabel benadrukt de verschillen:
Functie | Handmatige visuele inspectie | 2d AOI -inspectie |
Inspectiesnelheid | Langzamer vanwege menselijke vermoeidheid en subjectief oordeel | Snellere verwerking en analyse geschikt voor productie met een hoge volume |
Doorvoer | Beperkt door menselijke snelheid en consistentie | Aanzienlijk hogere doorvoer waardoor snelle inspecties mogelijk zijn |
Samenhang | Minder consistent, vatbaar voor fouten | Hoge consistentie zonder vermoeidheid of subjectiviteit |
Fabrikanten waarderen 2D AOI voor het vermogen om defecten vroeg in het proces te detecteren , waardoor defecte boards niet kunnen vooruitgaan en kostbaar herwerken verminderen. Het systeem biedt :
· Hoge precisie met behulp van geavanceerde beeldverwerking.
· Snelle inspectiesnelheden voor hoge doorvoer.
· Consistente, objectieve resultaten.
· Verminderde menselijke fouten.
· Snelle opstelling voor verschillende bordontwerpen.
· Classificatie van defecten per type en ernst.
· Gegevenslogboekregistratie voor kwaliteitscontrole.
· Langdurige kostenbesparingen.
· Continue kwaliteitsverbetering.
· Naadloze integratie met SMT -lijnen.
· Real-time feedback voor onmiddellijke correctie.
· Non-contactinspectie om componenten te beschermen.
Ondanks zijn voordelen heeft 2D AOI beperkingen . Het systeem kan geen echte co-planariteitsinspectie uitvoeren of volumetrische meetgegevens opleveren. Het produceert vaak een hogere valse oproepsnelheid in vergelijking met meer geavanceerde systemen. Enkele veel voorkomende uitdagingen zijn:
· Onvermogen om verborgen soldeerverbindingen of defecten onder componenten te inspecteren.
· Beperkte hoogtemeting, waardoor het moeilijk is om grotere of onregelmatig gevormde delen te beoordelen.
· Gemiste subtiele of verborgen soldeerdefecten, zoals kleine leegte.
· Verhoogde valse oproepen, die aanvullende verificatiestappen vereisen.
Deze beperkingen betekenen dat 2D AOI het beste werkt voor vlakke defecten en eenvoudige boards. Voor complexe assemblages of kritieke toepassingen moeten fabrikanten mogelijk 2D AOI aanvullen met andere inspectiemethoden.
2D AOI -systemen spelen een cruciale rol in de moderne elektronische productie. Bedrijven vertrouwen op 2D AOI om hoge kwaliteit en efficiëntie op hun productielijnen te behouden. De technologie blinkt uit in het inspecteren van gedrukte printplaten (PCB's) op defecten op oppervlakniveau. Fabrikanten kiezen 2D AOI omdat het snel, betrouwbare en consistente inspectie biedt zonder de productie te vertragen.
Fabrikanten van elektronica gebruiken het meest 2D AOI. Het systeem controleert op ontbrekende componenten, onjuiste plaatsingen en soldeerboutfouten. Hoge resolutie camera's en geavanceerde beeldverwerking stellen 2D AOI in staat om zelfs kleine defecten snel te detecteren. Deze mogelijkheid ondersteunt de productie van een hoge volume, waarbij snelheid en nauwkeurigheid essentieel zijn.
Tip: 2D AOI is ideaal voor fabrikanten die elke dag grote aantallen eenvoudige of standaard PCB's moeten inspecteren.
De volgende lijst belicht gemeenschappelijke toepassingen van 2D AOI in de elektronica -industrie:
· Surface-Mount Technology (SMT) Assemblage: 2D AOI Inspecteert boards na plaatsing en solderen van componenten. Het identificeert misplaatste, ontbrekende of scheve componenten.
· Inspectie door gattechnologie (THT): het systeem controleert op correcte invoeging en solderen van door gat onderdelen.
· Inspectie van soldeerpasta: 2D AOI verifieert de aanwezigheid en uitlijning van soldeerpasta voordat het soldeertje wordt gerefllow.
· Eindverificatie van de assemblage: de technologie zorgt ervoor dat alle componenten aanwezig zijn en correct georiënteerd zijn voordat het product naar de volgende fase gaat.
· Kwaliteitscontrole -audits: fabrikanten gebruiken 2D AOI voor willekeurige bemonstering en audits om de procescontrole te behouden.
2d AOI vindt ook gebruik in andere industrieën die snelle inspectie op oppervlakniveau vereisen. De productie van elektronica blijft echter het primaire veld vanwege de noodzaak van snelle, hoge volume PCB-inspectie. Industrieën voor auto's en medische hulpmiddelen vereisen vaak meer geavanceerde inspectie, dus gebruiken ze de neiging om 3D AOI te gebruiken voor complexe boards met verborgen gewrichten.
Een typische 2D AOI -workflow omvat de volgende stappen:
1. Het systeem legt een plat beeld van de PCB vast met behulp van een camera met een hoge resolutie.
2. Software voor beeldverwerking vergelijkt de vastgelegde afbeelding met een referentie.
3. Het systeem markeert eventuele verschillen als potentiële defecten.
4. Operators beoordelen gemarkeerde boards voor verdere actie.
2D AOI biedt een kosteneffectieve oplossing voor het vroeg in het proces detecteren van defecten. Door fouten te vangen vóór de definitieve montage, verminderen fabrikanten herwerken en schroot. De technologie ondersteunt voortdurende verbetering en helpt bedrijven aan strikte kwaliteitsnormen te voldoen.
3D AOI -systemen gebruiken geavanceerde beeldvormingstechnieken om gedetailleerde informatie over gedrukte printplaten vast te leggen. Deze systemen maken gebruik van meerdere camera's en gestructureerd licht, zoals Moiré -technologie, om het bord vanuit verschillende hoeken te scannen. De 3D AOI van Koh Young gebruikt bijvoorbeeld gepatenteerde multi-projectie moiré-technologie om echte volumetrische gegevens te genereren. Deze benadering meet hoogte, volume en coplanariteit van soldeergewrichten en componenten. Hoge resolutie camera's, soms met een resolutie van 8 µm of 15 µm , maken een nauwkeurige meting van zelfs de kleinste delen mogelijk. De z-asverlenging verhoogt het hoogtegeneetbereik, waardoor het mogelijk is om lange componenten te inspecteren. Gespecialiseerde algoritmen verwerken de 3D -gegevens, het meten van pinhoogte, soldeerfilethoogte en het detecteren van bruggen. Het systeem voert beeldvorming en inspectie parallel uit, waardoor snelle en nauwkeurige 3D -metingen mogelijk zijn. Deze op diepte gebaseerde beeldvorming verbetert aanzienlijk de nauwkeurigheid van het defectdetectie door valse oproepen en ontsnappingen te verminderen.
3D AOI biedt verschillende voordelen voor de productie van elektronica, vooral bij het inspecteren van complexe of dichtbevolkte PCB's. De technologie biedt een hoge nauwkeurigheid en precisie bij het detecteren van defecten. Het legt gedetailleerde topografische gegevens vast, waardoor inspectie van hoogtevariaties en oppervlakte -functies mogelijk is die cruciaal zijn in complexe assemblages. 3D AOI detecteert driedimensionale defecten zoals kromtrekken, buigen en opgeheven leads-afwijzingen die 2d Aoi vaak mist. Het systeem inspecteert niet alleen het bovenoppervlak, maar ook de zijkanten en de onderkant van de componenten, waardoor detectie van defecten zoals Tombstoning en scheve delen mogelijk wordt. Geavanceerde software -algoritmen, inclusief machine learning , verbeteren de nauwkeurigheid van het defectdetectie en het aanpassingsvermogen. 3D AOI -systemen leveren snellere inspectiesnelheden dan handmatige methoden en vereisen geen fysiek contact, waarbij delicate componenten worden bewaard. Het aanpassingsvermogen van 3D AOI past in de industrie met zich ontwikkelende PCB -complexiteit, zoals automotive, ruimtevaart en medische hulpmiddelen. In vergelijking met geautomatiseerde röntgeninspectie blijft 3D AOI kosteneffectiever voor oppervlakte-inspectie en biedt het nog steeds gedetailleerde analyse.
Tip: 3D AOI blinkt uit in het identificeren van driedimensionale defecten die de betrouwbaarheid in toepassingen met hoge dichtheid en hoge betrouwbaarheid beïnvloeden.
Ondanks zijn sterke punten heeft 3D AOI enkele beperkingen. De systemen zijn complexer en duurder dan 2D AOI, wat resulteert in hogere initiële investerings- en onderhoudskosten. 3D AOI vereist een groter rekenvermogen om de grote hoeveelheden 3D -gegevens te verwerken, die de inspectiesnelheid kunnen vertragen. Scanmethoden, zoals lasertriangulatie, omvatten gedetailleerde oppervlaktescanning en kunnen de doorvoer verminderen in vergelijking met 2D AOI. Deze factoren maken 3D AOI minder geschikt voor eenvoudige, snelle productielijnen waarbij kosten en snelheid de belangrijkste prioriteiten zijn. Fabrikanten moeten deze beperkingen afwegen tegen de noodzaak van geavanceerde defectdetectie en uitgebreide inspectie.
3D AOI -systemen zijn essentiële hulpmiddelen geworden in de moderne productie van elektronica. Hun geavanceerde beeldvormingsmogelijkheden stellen fabrikanten in staat om complexe assemblages met hoge nauwkeurigheid te inspecteren. Deze systemen gebruiken diepteperceptie en meerdere kijkhoeken om defecten te detecteren die traditionele 2D -methoden vaak missen.
Veel industrieën vertrouwen op 3D AOI voor hun meest veeleisende inspectietaken. De technologie ondersteunt high-speed productielijnen, waarbij duizenden onderdelen elk uur door de inspectie gaan. Operators ontvangen onmiddellijke feedback, die hen helpt processen aan te passen en kwaliteitsnormen te handhaven.
Opmerking: 3D AOI handhaaft de inspectiesnelheid zonder de nauwkeurigheid op te offeren, waardoor het ideaal is voor omgevingen met een hoge doorvoer.
Fabrikanten kiezen 3D AOI voor verschillende kritieke toepassingen:
· SMT- en SMD-assemblagelijnen met hoge dichtheid, waar geminiaturiseerde en dicht gepakte componenten nauwkeurige inspectie vereisen.
· Detectie van defecten zoals onjuiste polariteit, verkeerde uitlijning en ontbrekende delen, die moeilijk te identificeren zijn met 2D -systemen.
· Meting van het volume en de vorm van het soldeergewricht, het overwinnen van problemen zoals spiegelende reflecties en schaduwen die 2D AOI beperken.
· Compensatie voor board-warpage en interreflectie, die onnauwkeurigheden kunnen veroorzaken in 2D-inspecties.
· Inspectie van complexe boards in industrieën met strikte kwaliteitsvereisten, waaronder consumentenelektronica, automotive en ruimtevaartsectoren.
3D AOI -systemen blinken uit in omgevingen waar betrouwbaarheid niet kan worden aangetast. Fabrikanten van auto's en ruimtevaart zijn bijvoorbeeld afhankelijk van 3D -inspectie om verborgen defecten te vangen die kunnen leiden tot productfouten. Consumentenelektronica -bedrijven gebruiken 3D AOI om ervoor te zorgen dat elk apparaat voldoet aan hoge prestaties en veiligheidsnormen.
Een typische 3D AOI -workflow omvat het scannen van het bord vanuit meerdere hoeken. Het systeem creëert een gedetailleerde 3D -kaart, waarbij de hoogte en het volume van elke component en soldeergewricht worden gemeten. Geavanceerde algoritmen analyseren deze gegevens, waarbij alle afwijkingen van de standaard worden gemarkeerd. Operators kunnen vervolgens gemarkeerde items bekijken en corrigerende actie ondernemen.
De flexibiliteit van 3D AOI stelt het in staat zich aan te passen aan nieuwe bordontwerpen en evoluerende productie -eisen. Naarmate elektronische componenten kleiner en complexer worden, zorgt 3D -inspectie ervoor dat kwaliteit consistent blijft. Fabrikanten profiteren van verminderde valse oproepen, verbeterde defectdetectie en geoptimaliseerde productieprocessen.
Tip: 3D AOI is de voorkeurskeuze voor fabrikanten die nauwkeurige, betrouwbare inspectie nodig hebben in snelle, complexe productieomgevingen.
Detectiemogelijkheden leggen de basis voor elk geautomatiseerd optisch inspectiesysteem. In de 2D versus 3D AOI -vergelijking biedt elke methode unieke sterke en zwakke punten. 2D AOI-systemen vertrouwen op top-down beeldvorming om defecten op oppervlakniveau te identificeren. Deze systemen blinken uit in het spotten van ontbrekende componenten, polariteitsfouten en verkeerde toepassing van soldeerpasta. Ze worstelen echter met verborgen of volumetrische defecten omdat ze diepteperceptie missen.

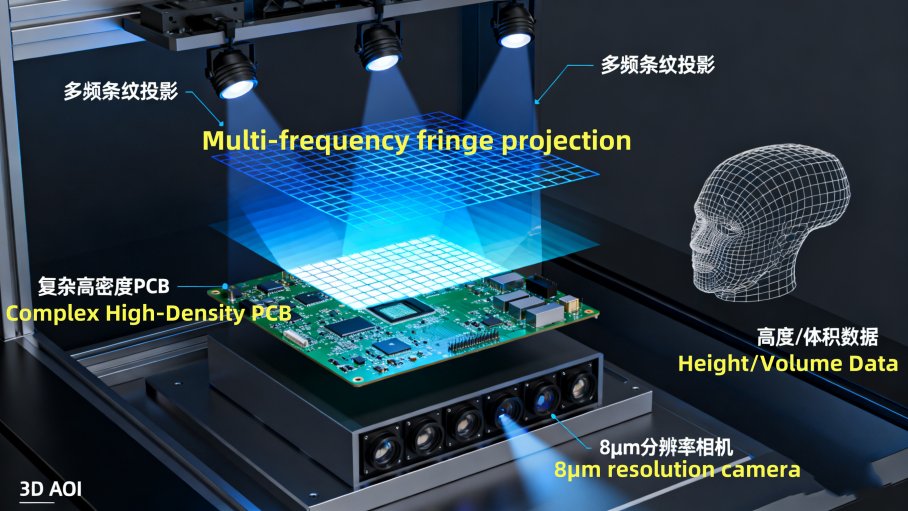

3D AOI-systemen gebruiken gestructureerd licht en meerdere camera's om een driedimensionale kaart van het bord te maken. Deze aanpak zorgt voor een nauwkeurige meting van componenthoogte, coplanariteit en soldeervolume. Dientengevolge detecteert 3D AOI problemen zoals opgeheven pennen, onvoldoende soldeer en pakketwinging - aangeeft dat 2d AOI vaak mist.
De volgende tabel benadrukt de verschillen in valse positieve tarieven en nauwkeurigheid van defectdetectie:
AOI -systeemtype | False positief tarief | Nauwkeurigheid van defectdetectie | Opmerkingen over valse negatieven |
Legacy 2d Aoi (op regel gebaseerd) | Tot ~ 50% | ~ 85–90% | Hoger vanwege gebrek aan diepte -info |
AI-versterkte 3D AOI | Teruggebracht tot minder dan 10% (4-6%) | 97–99% | Lager vanwege 3D -diepte -gegevens |
3D AOI -systemen verminderen aanzienlijk valse positieven en verbeteren de algehele defectdetectie. Fabrikanten die geavanceerde inspectiemogelijkheden nodig hebben, kiezen vaak voor 3D AOI vanwege zijn superieure prestaties.
Opmerking: 3D AOI biedt een meer uitgebreide inspectie door zowel oppervlakte- als volumetrische defecten vast te leggen, waardoor het ideaal is voor complexe assemblages.
Snelheid en kosten spelen een cruciale rol bij het selecteren van een AOI -systeem. 2D versus 3D AOI -systemen verschillen sterk in deze gebieden. 2D AOI biedt snellere inspectiesnelheden en lagere initiële investeringen. Deze systemen vereisen minder complexe opstelling en minimale operatortraining. Fabrikanten kunnen 2D AOI snel inzetten in omgevingen met een groot volume.
3D AOI -systemen vereisen een hogere initiële aankoopprijs en meer gespecialiseerde opstelling. De technologie vereist kalibratie, voortdurende training en grotere rekenkracht. Onderhoudskosten zijn ook meestal hoger vanwege de systeemcomplexiteit. 3D AOI levert echter verbeterde inspectiemogelijkheden en kan in de loop van de tijd dure defecten verminderen.
De onderstaande tabel vergelijkt de totale kosten van eigendom en operationele eisen:
Aspect | 2d AOI -systemen | 3D AOI -systemen |
Eerste aankoopprijs | Begint ongeveer $ 3.200 | Kan hoger zijn dan $ 110.000 |
Jaarlijkse onderhoudskosten | $ 5.000 tot $ 15.000 (onderkant) | $ 5.000 tot $ 15.000 (hoger einde) |
Standaardinstelling | Gespecialiseerde opstelling, kalibratie en training | |
Operationele eisen | Lagere complexiteit | Hogere complexiteit, gespecialiseerde kennis |
ROI -overweging | Lagere voorafgaande en onderhoudskosten | Hogere kosten, maar verbeterde defectdetectie |
3D AOI-systemen vereisen een grotere investering, maar bieden voordelen op lange termijn door verbeterde defectdetectie en verminderd herwerk. Kleinere fabrikanten geven mogelijk de voorkeur aan 2D AOI vanwege zijn betaalbaarheid en gebruiksgemak.
De geschiktheid van de toepassing hangt af van het type gedrukte printplaat en de vereiste inspectiemogelijkheden. 2D vs 3D AOI -systemen voldoen elk verschillende productiebehoeften. 2D AOI werkt het beste voor eenvoudigere PCB-assemblages met voornamelijk functies op oppervlakniveau. Deze systemen bieden snelle, kosteneffectieve inspectie voor standaardborden en vroege stadia van de SMT-lijn.
3D AOI blinkt uit in het inspecteren van complexe assemblages die diepte -meting en coplanariteitscontroles vereisen. De technologie identificeert defecten met betrekking tot componenthoogte, soldeervolume en warpage. Industrieën zoals automotive, ruimtevaart en medische hulpmiddelen vertrouwen vaak op 3D AOI om te voldoen aan strikte kwaliteitsnormen.
De onderstaande tabel vat samen welk AOI -type bij elke toepassing past:
AOI -type | Geschikte pcb -assemblagetypes | Belangrijkste inspectiemogelijkheden | Redenering |
2d aoi | Eenvoudigere PCB -assemblages met minder complexe 3D -functies | Oppervlakte-niveau defecten zoals verkeerde toepassing van soldeerpasta, polariteitsfouten, ontbrekende onderdelen | Kosteneffectief en snel; vroeg in SMT -lijn ingezet; Beperkt tot top-down beeldvorming |
3d aoi | Meer complexe PCB -assemblages die diepte -meting en coplanariteitscontroles vereisen | Defecten met componenthoogte, volume, coplanariteit zoals onvoldoende soldeer, opgeheven pennen, pakketvermacht | Gebruikt gestructureerde licht- en multi-hoekcamera's voor precieze 3D-defectdetectie |
Tip: fabrikanten moeten hun geautomatiseerde optische inspectiesysteem matchen met de complexiteit van hun boards en de betrouwbaarheidseisen van hun branche.
De 2D versus 3D AOI -beslissing vormt de effectiviteit van inspectie en de algehele kwaliteit van afgewerkte producten. Door de sterke punten van elk systeem te begrijpen, kunnen fabrikanten hun inspectieproces optimaliseren en betere resultaten bereiken.
Hybride AOI -systemen brengen de beste kenmerken van zowel 2D- als 3D -inspectietechnologieën samen. Fabrikanten gebruiken deze systemen om de groeiende complexiteit van moderne gedrukte printplaten aan te pakken. Door twee inspectiemethoden in één machine te combineren, leveren hybride AOI -systemen flexibele, efficiënte en uitgebreide kwaliteitscontrole.
Hybride AOI -systemen bieden verschillende belangrijke voordelen:
· 2d AOI biedt betrouwbare, hoogwaardige beeldvorming voor zichtbare componenten . Het werkt goed voor het detecteren van eenvoudige defecten en houdt de inspectiekosten laag.
· 3D AOI breidt inspectiemogelijkheden uit tot verborgen soldeerverbindingen, hoogtemetingen en complexe defectdetectie. Het vindt problemen die 2d AOI niet kan zien.
· Hybride systemen passen 2D AOI toe waar het voldoende is en schakel over naar 3D AOI voor geavanceerde inspectie. Deze aanpak bespaart tijd en geld terwijl het de dekking van het defect verbetert.
· Fabrikanten kunnen producten snel en efficiënt inspecteren, waarbij de inspectiemethode overeenkomen met de specifieke behoeften van elk bordgebied.
Het Yri-V Hybrid AOI-systeem van Yamaha Motor laat zien hoe deze technologie in de praktijk werkt. De YRI-V integreert 2D- en 3D-inspectie met een hoekcamera met 4 richting en een 3D-projector met 8-direction. Deze opstelling bereikt toonaangevende inspectiesnelheid en precisie. Het systeem blinkt uit in het inspecteren van ultra-kleine, fijne componenten en spiegeloppervlakte afwerkingen, die moeilijk zijn voor traditionele AOI-systemen. AI-aangedreven automatisering in de YRI-V vereenvoudigt het maken en afstemmen van inspectiegegevens. Operators hebben minder gespecialiseerde vaardigheden nodig, waardoor het systeem gemakkelijker te gebruiken is. De hybride aanpak ondersteunt snel, nauwkeurige inspectie van diverse en complexe PCB -componenten. Het voldoet aan de eisen van de moderne SMT -productie, waar boards kleiner, dichter en functioneler zijn dan ooit tevoren.
Tip: hybride AOI -systemen helpen fabrikanten om snelheid, kosten en inspectie -nauwkeurigheid in evenwicht te brengen. Ze bieden een praktische oplossing voor de 2D VS 3D AOI -uitdaging in de hedendaagse elektronica -industrie.
Hybride AOI -systemen blijven evolueren. Naarmate PCB's complexer worden, zullen deze systemen een grotere rol spelen bij het waarborgen van productkwaliteit en betrouwbaarheid. Fabrikanten die investeren in hybride AOI krijgen de flexibiliteit om hun inspectiestrategie aan te passen naarmate de technologie vordert.

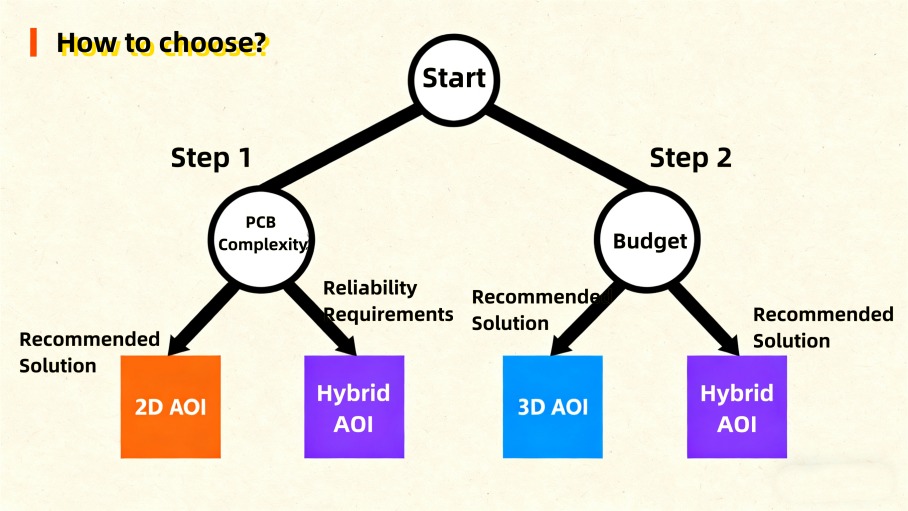

Bordcomplexiteit speelt een centrale rol bij het selecteren van het juiste AOI -systeem voor elke printplaat. Naarmate het aantal componenten, dichtheid en het gebruik van geavanceerde pakkettechnologieën toeneemt, hebben fabrikanten inspectiegegevens nodig die zowel betrouwbaar als herhaalbaar zijn. Eenvoudige boards met meestal componenten op oppervlakniveau profiteren van 2D AOI . Deze systemen gebruiken top-down beeldvorming om te controleren op ontbrekende onderdelen en soldeerboutfouten. Ze bieden snelle inspectie en kostenbesparingen, waardoor ze ideaal zijn voor de productie van PCB met een groot volume.
Naarmate de complexiteit toeneemt, staat 2d Aoi echter voor uitdagingen. Schaduwen, verlichtingsvariaties en het ontbreken van diepte -informatie beperken de effectiviteit ervan. Complexe PCB's hebben vaak geminiaturiseerde componenten, dichte lay -outs en meerlagige ontwerpen. In deze gevallen wordt 3D AOI essentieel. 3D AOI -systemen gebruiken meerdere camera's of lasertechnologie om hoogte- en volumegegevens vast te leggen . Hierdoor kunnen ze defecten zoals kromtrekken, opgeheven leads en coplanariteitsproblemen detecteren - problemen die 2d AOI niet kan zien.
Fabrikanten in industrieën zoals automotive en industriële elektronica vertrouwen op 3D AOI voor complexe boards. Deze systemen bieden uitgebreide meetgegevens die voldoen aan de IPC-610-normen. Dit maakt vroege detectie van procesafwijking mogelijk en ondersteunt nul-defecte doelen.
AOI -systeem | Minimale bordcomplexiteit meestal afgehandeld | Maximale bordcomplexiteit wordt meestal behandeld |
2d aoi | Eenvoudiger planken met inspecties op oppervlakniveau; effectief voor het detecteren van ontbrekende componenten en soldeersfouten; prioriteit geeft aan snelheid en kosteneffectiviteit | Minder complexe planken zonder volumetrische of hoogte-gerelateerde defecten; over het algemeen niet geschikt voor meerlagige of hoge dichtheidsborden |
3d aoi | Borden die volumetrische inspectie vereisen, inclusief hoogtemeting; Geschikt voor het detecteren van complexe defecten zoals opgeheven leads en coplanariteitsproblemen | Hoge dichtheid, meerlagige en complexe bordlay-outs die gedetailleerde 3D-defectdetectie vereisen; Gebruikt in automobiel- en industriële elektronica -sectoren |
Tip: voor hoge dichtheid, meerlagige of geminiaturiseerde PCB's biedt 3D AOI de meetnauwkeurigheid en defectdetectie die nodig is voor betrouwbare inspectie.
Betrouwbaarheidsvereisten verschillen tussen industrieën en beïnvloeden de AOI -selectie direct. Sectoren zoals automotive, ruimtevaart en medische apparaten vereisen de hoogste niveaus van productbetrouwbaarheid. Op deze gebieden kan zelfs een enkel defect leiden tot dure terugroepacties of veiligheidsproblemen. AOI -systemen moeten consistente, nauwkeurige inspectieresultaten opleveren om te voldoen aan strikte kwaliteitsnormen.
Verschillende factoren vormen de betrouwbaarheid bij AOI -selectie :
Factor | Uitleg |
Type inspectie | Bepaalt of de AOI inspecteert op het bord-, component- of SMT -niveau, bijpassende industriële behoeften. |
Beeldresolutie | Hoge resolutie is van cruciaal belang voor het detecteren van kleine defecten die gebruikelijk zijn in sectoren met hoge betrouwbaarheid. |
Snelheid van inspectie | Moet overeenkomen met de productieschaal; Hoge doorvoer is nodig zonder defecten te missen. |
Automatiseringsfuncties | Automatisering vermindert de menselijke fouten en ondersteunt de consistente kwaliteit in kritieke industrieën. |
Nauwkeurigheid en betrouwbaarheid | Fundamenteel voor het voldoen aan strenge normen en het waarborgen van de consistentie van defectdetectie. |
Integratie met andere systemen | Naadloze integratie ondersteunt complexe productielijnen die typerend zijn in de auto/ruimtevaart. |
After-sales ondersteuning | Lopende ondersteuning zorgt voor langetermijnbetrouwbaarheid in veeleisende sectoren. |
AOI -systemen maken vroege foutdetectie mogelijk, die dure productiefouten vermindert en de betrouwbaarheid van elektronische apparaten verbetert. Geavanceerde AOI -technologieën, waaronder AI en 3D -beeldvorming, passen zich aan aan complexe PCB -ontwerpen en lagere defectsnelheden. AOI-apparatuur kan bijvoorbeeld het defectpercentages verlagen van 2% naar 0,5% door inspecties te automatiseren die anders handmatig en tijdrovend zouden zijn. Deze verbetering van het defectdetectie leidt tot hogere productbetrouwbaarheid en klanttevredenheid.
OPMERKING: Het selecteren van het juiste AOI-systeem voor industrieën met een hoge betrouwbaarheid zorgt ervoor dat elke gedrukte printplaat-montage voldoet aan de strengste kwaliteitsnormen.
Budget blijft een belangrijke overweging bij het kiezen van tussen 2D en 3D AOI -systemen. 2D AOI biedt een lagere initiële investering en lagere onderhoudskosten. Deze systeemfabrikanten zijn gericht op hoog-volume, kostengevoelige PCB-productie. Ze bieden snelle inspectie voor eenvoudiger boards, waardoor bedrijven kosten kunnen beheersen.
3D AOI -systemen vereisen een hogere investering vooraf. De geavanceerde beeldvormingstechnologie en softwarefuncties dragen bij aan de kosten. Onderhouds- en operatortraining verhogen ook de kosten. 3D AOI levert echter langetermijnwaarde door het verlagen van defecttarieven en het verbeteren van de productbetrouwbaarheid. Voor complexe PCB's loont de investering in 3D AOI vaak door minder fouten en minder herwerken.
Fabrikanten moeten de totale eigendomskosten afwegen tegen de voordelen van verbeterde inspectie -nauwkeurigheid. Het selecteren van AOI -apparatuur op basis van productievolume, productcomplexiteit en betrouwbaarheidsdoelen zorgt ervoor dat het systeem voldoet aan zowel budget- als kwaliteitsvereisten. Juiste training en regelmatig onderhoud helpen het rendement op de investering te maximaliseren.
Tip: voor fabrikanten met beperkte budgetten en eenvoudige boards biedt 2D AOI een praktische oplossing. Voor degenen die complexe elektronica produceren of een hoge betrouwbaarheid vereisen, kan beleggen in 3D AOI leiden tot aanzienlijke besparingen op lange termijn.
Het selecteren van een AOI -systeem gaat niet alleen over het voldoen aan de inspectiebehoeften van vandaag. Fabrikanten moeten ook overwegen hoe hun investering zal presteren naarmate de technologie- en industriële vereisten evolueren. De elektronica -industrie blijft overgaan op grotere miniaturisatie, hogere componentdichtheid en strengere kwaliteitsnormen. Deze trends pushen AOI-systemen om nauwkeurigere, betrouwbare en gegevensrijke inspecties te leveren.
2D AOI -systemen vertrouwen op beeldvergelijking en contrast. Deze aanpak werkt goed voor eenvoudige boards, maar worstelt met complexe of geminiaturiseerde componenten. Als gevolg hiervan produceert 2D AOI vaak een hogere valse oproep- en ontsnappingspercentages. Quasi-3D- of 2.5D-systemen bieden enkele verbeteringen, maar worden nog steeds geconfronteerd met vergelijkbare beperkingen. Echte 3D AOI-systemen gebruiken daarentegen meten-gebaseerde inspectie. Ze bieden nauwkeurige gegevens over componenthoogte, soldeergewrichtvolume en coplanariteit. Dit vermindert valse oproepen en ontsnapt, helpt fabrikanten om processen te optimaliseren en dichter bij de productie van nul te komen. Voor bedrijven die streven naar productie van hoge kwaliteit, is investeren in 3D AOI vaak logisch, zelfs met hogere kosten vooraf.
De onderstaande tabel vat de belangrijkste factoren samen die de toekomstbestendige AOI-beslissingen beïnvloeden:
Aspect | Samenvatting |
Bestuurders | Miniaturisatie, complexe elektronica, vraag naar zero-defecte producten, groei in automotive/medische sectoren |
Uitdagingen | Hoge initiële kosten en complexiteit van 3D AOI, behoefte aan gespecialiseerde programmering, lopende updates |
Mogelijkheden | AI/ml-integratie voor betere defectdetectie, uitbreiding naar geavanceerde verpakkingen, gebruiksvriendelijke interfaces |
Toekomstige trends | Verschuiving naar echte 3D AOI, AI/ML voor voorspellende analyses, realtime inline-inspectie, digitale MES/ERP-integratie, focus op duurzaamheid |
Regionale markttrends | Azië-Pacific leidt in volume; Noord-Amerika/Europa focus op hoogwaardige sectoren met een hoge betrouwbaarheid |
Investeringsrechtvaardiging | 3D AOI vermindert valse oproepen, biedt betrouwbare gegevens, ondersteunt industrie 4.0, essentieel voor premiumproductie |
Tip: fabrikanten die plannen voor de toekomst moeten zoeken naar AOI-systemen die AI en machine learning, realtime gegevensintegratie en compatibiliteit met digitale productiesystemen ondersteunen.
Naarmate de AOI -technologie vordert, zullen systemen met flexibele software, modulaire hardware en sterke leveranciersondersteuning zich gemakkelijker aanpassen aan nieuwe vereisten. Bedrijven moeten ook rekening houden met het gemak van software -updates, de mogelijkheid om nieuwe componententypen te verwerken en de integratie van het systeem met fabrieksgegevensnetwerken. Het kiezen van een toekomstige AOI-systeem helpt fabrikanten om concurrerend te blijven naarmate de industriële normen en de verwachtingen van de klant stijgen.
Fabrikanten moeten 2D AOI selecteren voor een efficiënte, kosteneffectieve inspectie van eenvoudige PCBA-assemblages, terwijl 3D AOI complexe boards past met strikte kwaliteitsvereisten die . AOI-technologie afstemmen op inspectiebehoeften , productcomplexiteit en budget zorgt voor optimale resultaten. Bedrijven profiteren van het raadplegen van AOI -leveranciers, het uitvoeren van proeven en het herzien van systeemkalibratie en ondersteuning voordat ze beslissingen voltooien. Het opnieuw bekijken van de vergelijkings- en beslissingsgids helpt ervoor te zorgen dat de gekozen oplossing overeenkomt met de evoluerende productie -eisen.
2D AOI inspecteert boards met platte afbeeldingen vanuit een enkele hoek. 3D AOI gebruikt meerdere hoeken en gestructureerd licht om hoogte en volume te meten, waardoor complexere defecten worden gedetecteerd.
2d AOI kan geen problemen met het verborgen soldeer -gewrichtsproblemen detecteren. Het inspecteert alleen zichtbare oppervlakken. 3D AOI biedt diepte -informatie en kan verborgen of volumetrische defecten identificeren.
2d AOI werkt het beste voor een hoge snelheid, hoge volume productie. Het biedt snellere inspectie en lagere kosten. 3D AOI pakken langzamere lijnen met complexe planken.
3D AOI -systemen hebben meer onderhoud en kalibratie nodig. Hun geavanceerde camera's en software vereisen regelmatige updates. 2D AOI -systemen hebben een eenvoudiger onderhoud.
AOI -systemen vangen vroeg in het proces defecten. Ze voorkomen dat defecte boards vooruitgaan. Dit vermindert herwerken, verlaagt de kosten en verbetert de algehele productbetrouwbaarheid.
Hybride AOI -systemen combineren de sterke punten van zowel 2D- als 3D -inspectie. Ze bieden flexibele, uitgebreide dekking. Fabrikanten met gevarieerde bordcomplexiteit zien vaak een sterk rendement van hybride systemen.
Operators hebben basistraining nodig voor 2D AOI. 3D AOI en hybride systemen vereisen meer geavanceerde vaardigheden, waaronder kalibratie en softwaregebruik. Veel leveranciers bieden trainingsprogramma's.
De meeste moderne AOI -systemen ondersteunen integratie met MES- of ERP -software. Dit maakt realtime gegevensuitwisseling en procescontrole mogelijk, ter ondersteuning van industrie 4.0-initiatieven.
