ICT-1500
I.C.T
| Hoeveelheid: | |
|---|---|

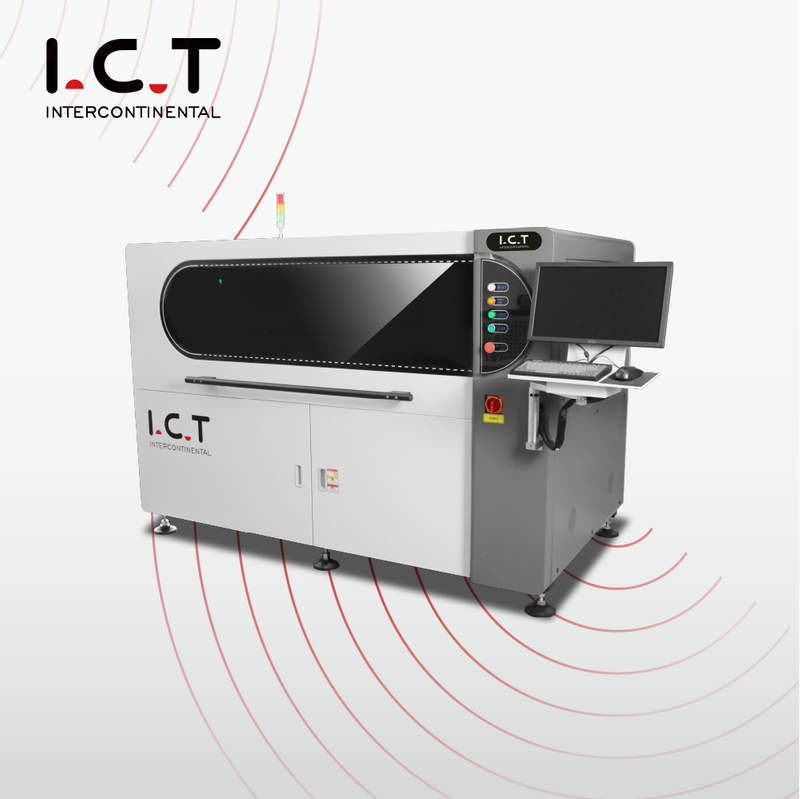

| ICT-1500 LED PCB-stencilprinteroverzicht
De ICT-1500 LED PCB-stencilprinter is een uiterst nauwkeurige automatische soldeerpastaprinter, gebouwd voor LED- en longboard-PCB's. Met meer dan 25 jaar expertise levert ICT volledige SMT-fabrieksoplossingen, waarbij Industrie 4.0- en MES-systemen worden geïntegreerd voor een productie zonder fouten. Deze volautomatische SMT LED-printer biedt automatische stencilreiniging, PCB-kalibratie en instelbare druk voor topresultaten. In 2021 werden meer dan 1900 SMT-machines verkocht, de tweede plaats in de branche. Het maakt gebruik van geïmporteerde onderdelen van topmerken voor duurzaamheid en lage uitvalpercentages. Perfect voor fabrikanten die een Long Board LED PCB-stencilprinter nodig hebben voor LED-verlichting of tv's, en beschikt over een eenvoudige Windows 10-interface met insteltijden van minder dan 10 minuten.
| Functie
De ICT-1500 LED PCB-stencilprinter bereikt een hoge positionele nauwkeurigheid met ±0,015 mm herhaalde positionering en een afdruknauwkeurigheid van 0,03 mm. Dit zorgt voor een nauwkeurige toepassing van de soldeerpasta, waardoor fouten op lange platen worden verminderd. Het geavanceerde zichtsysteem met uniforme ringlichten identificeert verschillende PCB-markeringen en ondersteunt vertinning en koperbeplating. Gebouwd met betrouwbare onderdelen zoals KURODA kogelomloopspindels, behoudt het de consistentie voor LED- en voertuigelektronica. Deze functie helpt fabrieken hoogwaardige PCB's te produceren met minimale herbewerking, waardoor de efficiëntie wordt verhoogd.
Deze volautomatische SMT LED-printer bevat een automatisch PCB-kalibratiesysteem voor snelle, nauwkeurige borduitlijning. De drieassige koppeling, aangedreven door een directe motor, past PCB's snel en nauwkeurig aan, ideaal voor lange of dunne boards. Het zorgt voor een soepel contact met het stencil, wat tijd en moeite bespaart. Dit is vooral handig voor Long Board LED PCB-stencilprinters in LED- of TV-productie, omdat het stabiliteit biedt en handmatige aanpassingen vermindert voor een betere workflow.
De ICT-1500 is voorzien van een hangende printkop met automatische drukaanpassing voor realtime feedback. Het ontwerp van de boogbrug wordt bestuurd door uiterst nauwkeurige stappenmotoren en zorgt voor een stabiele druk. Dit resulteert in een perfecte pastavorming op lange printplaten, geschikt voor LED en algemene elektronica. De online monitoring van het systeem verbetert de kwaliteitscontrole, waardoor het een betrouwbare volautomatische SMT LED-printer is voor de productie van grote volumes.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Klantsuccesvideo
In 2025 bezochten ICT-ingenieurs een LED-verlichtingsfabriek in Azië om een volledige SMT-lijn te installeren en erop te trainen. De klant vroeg om 13 machines, met een totale lengte van 29 meter, maar had deze nodig in een ruimte van 21 meter lang en 5 meter breed. We ontwierpen een U-vormige indeling van 16 meter lang en 2,7 meter breed. Na twee dagen installeren en debuggen, plus zes dagen training en ondersteuning, werd het project met succes opgeleverd. Dit toonde ons vermogen om LED PCB-stencilprinters effectief aan te passen en te ondersteunen.
| Service- en trainingsondersteuning
ICT biedt volledige service en training voor de LED PCB-stencilprinter om een soepele werking te garanderen. Ons team biedt installatie, onderhoud en snelle technische ondersteuning op locatie. De training omvat bediening, probleemoplossing en optimalisatie, afgestemd op uw behoeften. Met meer dan 25 jaar ervaring leveren we snelle reacties op problemen, minimaliseren we de downtime en bouwen we vertrouwen op met langdurige ondersteuning.
| Klantrecensies
Klanten prijzen onze engineers voor hun deskundige en vriendelijke service tijdens de opstellingen. Ze waarderen de LED PCB-stencilprinters vanwege hun precisie en betrouwbaarheid. Ook onze veilige verpakking en transport verdienen lof. Velen waarderen onze snelle reacties op problemen, waardoor een ononderbroken productie en een sterke klanttevredenheid worden gegarandeerd.
| Certificeringen en normen
ICT beschikt over certificeringen zoals CE, RoHS en ISO9001, waardoor de LED PCB-stencilprinters voldoen aan de wereldwijde normen. Ook hebben we patenten op innovaties zoals het reinigingssysteem. Deze referenties garanderen hoogwaardige, veilige apparatuur, waardoor klanten vertrouwen krijgen in onze producten.
| Over ICT-bedrijf en onze fabriek
ICT is een toonaangevende leverancier van elektronische oplossingen met onze eigen onderzoeks-, ontwikkelings- en productieteams. We hebben 89 medewerkers in dienst in een faciliteit van 12.000 m² en groeien snel met een fonds van $30 miljoen. Onze fabriek bedient meer dan 1600 klanten in 72 landen en maakt gebruik van strikte test- en kwaliteitssystemen. Dit ondersteunt de wereldwijde levering van geavanceerde producten zoals de ICT-1500 LED PCB-stencilprinter.
