Het oplossen van problemen met SMT-pick-and-place-machines werkt het beste wanneer ingenieurs het faalpad volgen van materiaal, feeder, mondstuk, visie, programma, bordondersteuning en machineconditie in plaats van de instellingen willekeurig te wijzigen. In een snelle SMT-lijn kan één kleine fout evenveel symptomen veroorzaken: afgewezen onderdeel, gemiste opname, omgedraaid onderdeel, verschoven plaatsing, scheve QFP of herhaald machinealarm. Een goede methode voor het oplossen van problemen scheidt de echte hoofdoorzaak van het zichtbare defect, vermindert de uitvaltijd en beschermt de opbrengst van componenten.
Deze handleiding is geschreven als een praktisch hulpmiddel voor productie-ingenieurs, procestechnici, SMT-lijnmanagers en fabriekseigenaren die duidelijke oplossingen voor SMT-machinefouten nodig hebben. Het verbindt veelvoorkomende problemen met SMT-plaatsingsmachines met herhaalbare controles die kunnen worden gebruikt op plaatsingsapparatuur van verschillende merken. Het creëert ook een raamwerk voor diepere onderwerpen, zoals waarom een SMT-machine componenten afwijst, , hoe u de afwijzing van SMT-componenten en materiaalverspilling kunt verminderen. Veelvoorkomende oplossingen voor , SMT-plaatsingsfouten. , Oplossingen voor SMT-visieherkenningsfouten. , Componentverschuiving tijdens SMT-plaatsing. , Probleemoplossing voor gemiste, gevallen of omgedraaide componenten. , Probleemoplossing voor SMT-vacuüm- en pick-upfouten , en probleemoplossing voor SMT-feeder-pickuppositiefouten..
Inhoudsopgave
Een plaatsingsmachine is slechts een onderdeel van het SMT-proces. Een defect dat tijdens de plaatsingsfase optreedt, kan te wijten zijn aan de verpakking van de componenten, de indexering van de feeder, de slijtage van de spuitmonden, de hoogte van de soldeerpasta, de ondersteuning van de kaart, softwaregegevens, verlichting of omgevingscontrole. Om deze reden is de eerste regel voor het oplossen van problemen eenvoudig: pas niet vijf dingen tegelijk aan. Wijzig één variabele, leg het resultaat vast en houd de lijngeschiedenis traceerbaar.
Operators beschrijven vaak verschillende problemen met dezelfde woorden. "Afwijzen" kan betekenen dat de machine het onderdeel heeft afgekeurd na visuele inspectie. "Laat vallen" kan betekenen dat het onderdeel correct is opgepakt, maar verloren is gegaan voordat het werd geplaatst. "Ontbreekt" kan betekenen dat de spuitmond het onderdeel nooit heeft opgepikt, of het kan betekenen dat het onderdeel is geplaatst maar later verloren is gegaan tijdens het terugvloeien of hanteren. De ingenieur moet eerst het exacte punt identificeren waar de fout optreedt: ophalen, transport, herkenning, plaatsing, inspectie na plaatsing of eindinspectie.
Een echte machinefout herhaalt zich normaal gesproken onder stabiele omstandigheden. Een procesfout verandert afhankelijk van het materiaal, de opstelling, de ploegendienst, de vochtigheid, de onderhoudsstatus of de bediening door de operator. Een versleten Z-aslager kan bijvoorbeeld een onstabiele plaatsingsdruk op veel producten veroorzaken, terwijl een slechte instelling van de invoerhelling slechts één onderdeelnummer kan beïnvloeden. Een kromgetrokken printplaat kan slechts in één paneelgebied een fijne verschuiving veroorzaken, terwijl een onjuist mondstuk voor elke spoel van hetzelfde pakket een slechte opname kan veroorzaken.
Betrouwbare probleemoplossing is afgestemd op de algemene discipline op het gebied van elektronica-assemblage. Normen zoals IPC J-STD-001 en IPC-A-610 zijn nuttige referenties omdat ze teams helpen assemblagevakmanschap, aanvaardbaarheid en defecttaal met elkaar te verbinden. Ze vervangen de machinehandleiding niet, maar helpen wel om het inspectieoordeel consistent te houden.

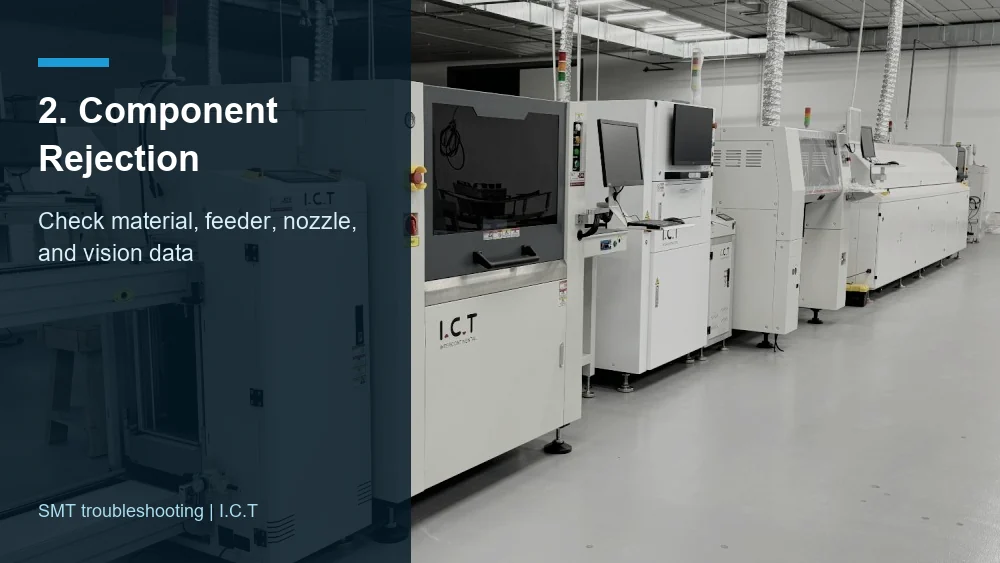

Het afwijzen van componenten is een van de meest zichtbare problemen met SMT-plaatsingsmachines, omdat dit direct materiaalverspilling en lijnonderbrekingen veroorzaakt. Afwijzing kan gebeuren wanneer de machine het onderdeel niet kan oppakken, het niet kan herkennen, het buiten de tolerantie vindt of besluit dat de oriëntatie van het onderdeel niet overeenkomt met de geprogrammeerde bibliotheek.
De meest voorkomende oorzaken zijn onder meer onjuiste componentgegevens, slechte zichtdrempel, verkeerd verlichtingsrecept, beschadigde tapezak, onstabiele indexering van de feeder, niet-overeenkomende spuitmonden, vuile spuitmondtip, zwak vacuüm, variatie in de componentenverpakking en verkeerde polariteitsdefinitie. Vochtgevoelige omgang met componenten kan ook van belang zijn. Als een onderdeel vocht absorbeert of verkeerd wordt opgeslagen, kunnen er later defecten optreden na reflow. Daarom moeten ingenieurs ook rekening houden met regels zoals JEDEC J-STD-033 voor vocht-/reflow-gevoelige apparaatcontrole.
Een gevaarlijke gewoonte is het vergroten van de gezichtstolerantie totdat het alarm verdwijnt. Dit kan de output op de korte termijn verbeteren, maar kan leiden tot slechte plaatsing, verkeerde rotatie of beschadigde componenten in het product. Een betere methode is om de tolerantie pas aan te passen nadat de feitelijke componentvariatie en procescapaciteit zijn bevestigd. De machine moet de kwaliteit beschermen en niet alleen stil draaien.
Een praktisch lijnteam moet een checklist voor het terugdringen van afkeur opstellen: de kalibratie van de feeder verifiëren, de spuitmonden reinigen en inspecteren, de afmetingen van de verpakking bevestigen, het zichtbeeld bekijken, de ophaalcoördinaten controleren, het tapepad inspecteren en de vacuümwaarde vergelijken met de normale basislijn. Dit ondersteunt het latere onderwerp van het terugdringen van de afstoting van SMT-componenten en materiaalverspilling , omdat materiaalbesparing afhangt van de beheersing van de hoofdoorzaak en niet alleen van de reactie van de operator.

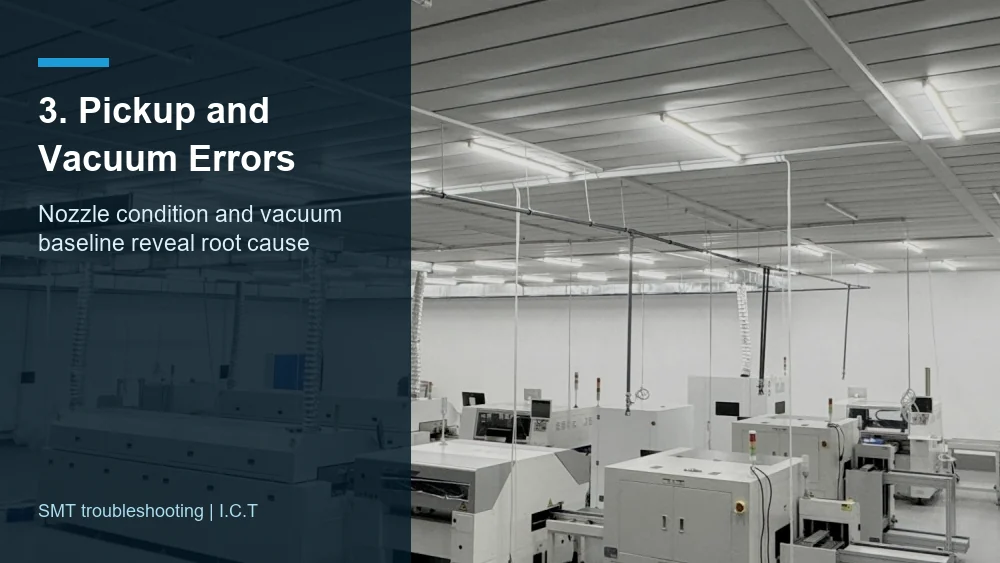

Ophaalfouten vormen de kern van veel SMT-machinefoutoplossingen. Als het onderdeel niet netjes wordt gepickt, wordt elke latere stap instabiel. Een onderdeel kan door het gezichtsvermogen worden afgewezen, tijdens hoofdbewegingen vallen, met offset worden geplaatst of worden omgedraaid omdat de pick-up zelf slecht was.
Het mondstuk moet overeenkomen met de grootte, het oppervlak, het gewicht en het opnamegebied van het onderdeel. Een te klein mondstuk houdt het onderdeel mogelijk niet stevig vast. Een te groot mondstuk kan in aanraking komen met leidingen, aangrenzende randen van de tapezak of onderdelen van onderdelen waarmee geen contact mag worden gemaakt. Versleten, gebarsten, geblokkeerde of vervuilde mondstuktips kunnen periodieke storingen veroorzaken die moeilijk te traceren zijn, omdat de lijn enkele minuten normaal kan werken voordat de fout terugkeert.
Een goede gewoonte is om de spuitmond onder vergroting te inspecteren, de punt schoon te maken, de spuitmond-ID in het programma te bevestigen en storingen te vergelijken op basis van het spuitmondnummer. Als dezelfde fout optreedt bij één spuitmondje op verschillende onderdelen, vervang of kalibreer dat spuitmondje dan opnieuw. Als alle spuitmonden onstabiele zuigkracht vertonen, controleer dan de vacuümbron, filters, slangen, kopafdichting en de onderhoudsstatus van de machine.
Voor gedetailleerde probleemoplossing bij het pick-and-place-vacuüm moeten ingenieurs de afdichting van de spuitmonden, de vacuümrespons, de oppakhoogte, de presentatie van de feeder en de machinelogboekgegevens samen controleren.
Gemiste, gevallen of omgedraaide componenten komen vaak voor wanneer de spuitmond het onderdeel niet stevig kan vasthouden van oppakken tot plaatsing. Daarom moeten technici de afdichting van de spuitmond, de vacuümrespons, de oppakhoogte en de presentatie van de feeder samen controleren.
Vacuüm is niet alleen een alarmwaarde; het is een processignaal. Een lage waarde kan wijzen op een geblokkeerd luchtpad, een lekkend mondstuk, een slecht oppakoppervlak, een fout in de presentatie van de feeder, een onjuiste oppakhoogte of een beschadigd onderdeel. Een waarde die tussen rollen verandert, kan wijzen op variatie in de verpakking. Een waarde die na enkele productie-uren verandert, kan wijzen op vervuiling of thermische drift.

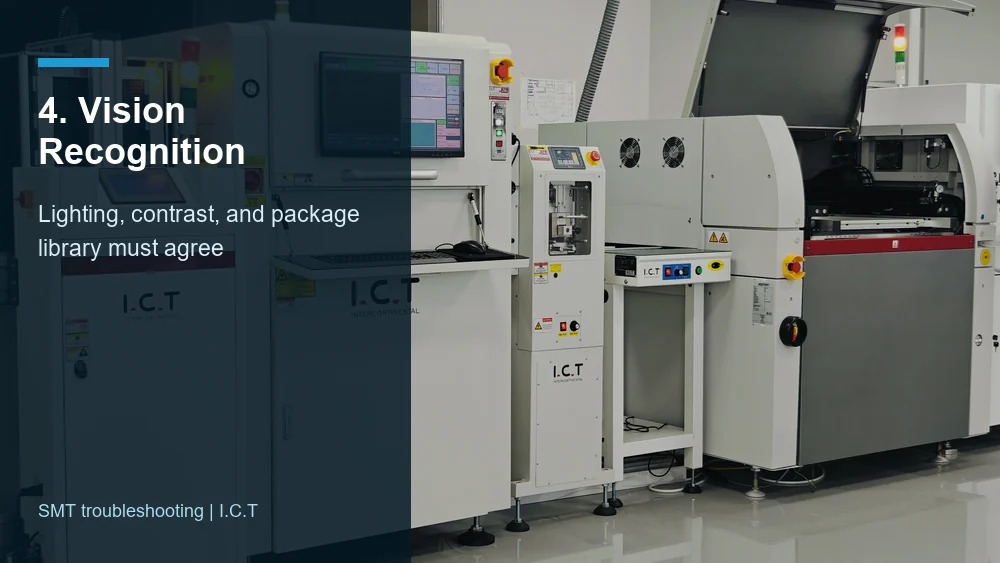

Visieherkenning is krachtig, maar kan alleen beoordelen wat de camera, de verlichting en de componentenbibliotheek hem laten zien. Wanneer het gezichtsvermogen faalt, kan de hoofdoorzaak optisch, mechanisch, materiaalgerelateerd of datagerelateerd zijn. De beste probleemoplossers kijken eerst naar de afbeelding en niet alleen naar de alarmcode.
Veel gevallen van SMT-zichtherkenningsfouten zijn het gevolg van een slecht contrast tussen de rand van het onderdeel en de achtergrond. Reflecterende oppervlakken, een zwarte behuizing van het onderdeel, een transparante verpakking, een metalen schild, een vreemde vorm van de draad of een inconsistente markering kunnen het algoritme in verwarring brengen. Als het camerabeeld helder is voor het menselijk oog, maar instabiel voor de machine, moeten de herkenningsparameters mogelijk worden verfijnd. Als het beeld zelf slecht is, controleer dan de verlichting, de lensreinheid, de camerakalibratie en de presentatie van de componenten.
Pakketbibliotheekgegevens moeten de echte component weerspiegelen. Lichaamsgrootte, aantal afleidingen, polariteitsmarkering, middendefinitie, dikte en ophaalpunt hebben allemaal invloed op de herkenning. Een bibliotheek die van een soortgelijk onderdeel is gekopieerd, kan voor een eenvoudig pakket worden uitgevoerd, maar mislukt als de tolerantie krap is. Ingenieurs moeten de componenttekening, het daadwerkelijke monster en de machineafbeelding vergelijken voordat ze de drempelwaarden wijzigen.
Visiefouten worden niet altijd veroorzaakt door de camera. Stof, vervuiling, slechte opslag, gebogen lood, statische aantrekkingskracht en ruwe behandeling kunnen de manier waarop het onderdeel in de zak zit of onder de lens verschijnt, veranderen. De productie van elektronica moet ook het elektrostatische risico beheersen. Het ANSI/ESD S20.20 -framework van de ESD Association is een nuttige referentie voor het bouwen van een ESD-controleprogramma rond gevoelige elektronische apparaten.
Wanneer de visie-afkeuring toeneemt, controleer dan of het probleem is begonnen na het wisselen van materiaal, het hanteren door de operator, het verwijderen van de droge kast, het laden van de feeder of een verandering in de omgeving. Het toekomstige clusterartikel over SMT-visieherkenningsfouten: oorzaken en oplossingen kunnen dieper ingaan op camerabeelden, verlichtingsstrategie en bibliotheekafstemming, maar de pijlerregel is duidelijk: behandel visie nooit als een geïsoleerde instellingspagina.

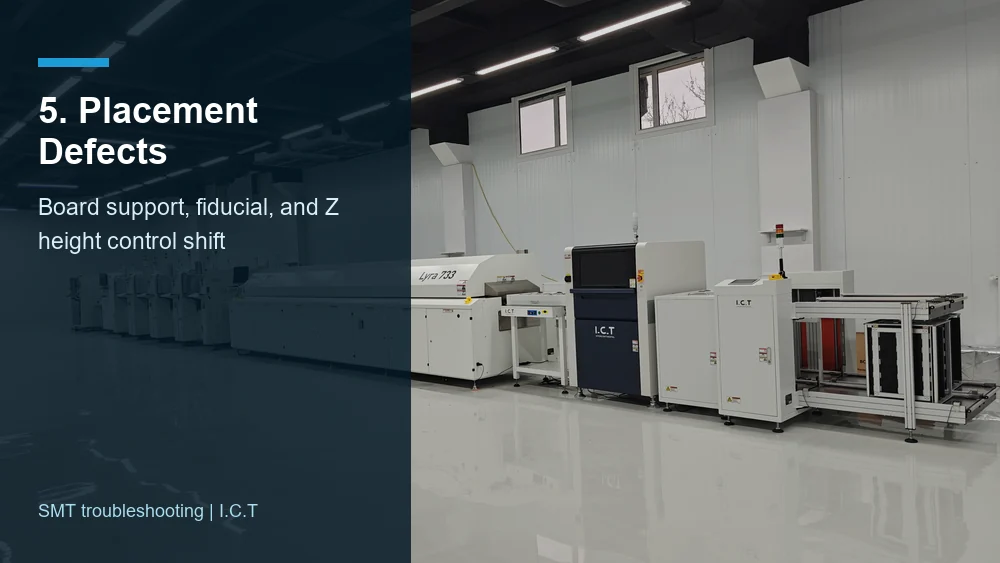

Een plaatsingsfout manifesteert zich vaak als offset, scheefheid, tombstone-neiging, verkeerde rotatie, onvoldoende montagedruk of een onderdeel dat buiten het padgebied zit. Sommige zijn problemen met de plaatsingsmachine, terwijl andere voortkomen uit het printen van soldeerpasta, PCB-ondersteuning, reflow-profiel of componentontwerp. Het probleemoplossingspad moet plaatsingsgegevens verbinden met stroomafwaartse inspectie.
Beweging van het bord is een veel voorkomende oorzaak van verkeerde uitlijning van componenten tijdens plaatsing bij SMT-plaatsing. Als de PCB dun, groot, kromgetrokken, slecht geklemd of onvoldoende ondersteund is, kan de plaatsingskop het bord naar beneden duwen en offset creëren. Slechte herkenning van referenties kan ook de hele plaatsingskaart verschuiven. Voordat u de componentcoördinaten wijzigt, controleert u de breedte van de transportband, de klemstatus, de positie van de steunpen, de vlakheid van de plaat, de zuiverheid van de referentiepunten en de plaatselijke paneelondersteuning.
Plaatsingsdruk en Z-hoogte moeten ook worden beoordeeld. Te veel kracht kan de component in de pasta persen, vlekken veroorzaken of kleine chipcomponenten verschuiven. Bij te weinig kracht kan een onderdeel hoog blijven zitten en kwetsbaar zijn voor beweging voordat het terugstroomt. De juiste waarde hangt af van de verpakking, het mondstuk, de pasta-afzetting, de staat van het karton en de machinecapaciteiten.
Niet elk defect dat na AOI wordt waargenomen, wordt veroorzaakt door de plaatsingsmachine. Een laag soldeerpastavolume, verstopping van het stencil, vervuiling van de pads, thermische onbalans en een reflow-profiel kunnen allemaal defecten veroorzaken die plaatsingsgerelateerd lijken. Een gedisciplineerd team vergelijkt SPI-gegevens, plaatsingscoördinaten, AOI-afbeelding en reflow-resultaten. Als SPI slechte pasta vertoont vóór plaatsing, repareer dan eerst het afdrukken. Als het plaatsingsbeeld correct is, maar de component beweegt na het opnieuw plaatsen, controleer dan de pasta, het padontwerp, het thermische profiel en de componentgeometrie.
Dit is waar veel voorkomende SMT-plaatsingsfouten en hoe u deze kunt oplossen een nuttig ondersteunend artikelonderwerp wordt. Het pijlerartikel moet lezers ertoe aanzetten om over de hele SMT-lijn na te denken, in plaats van te snel één machine de schuld te geven.

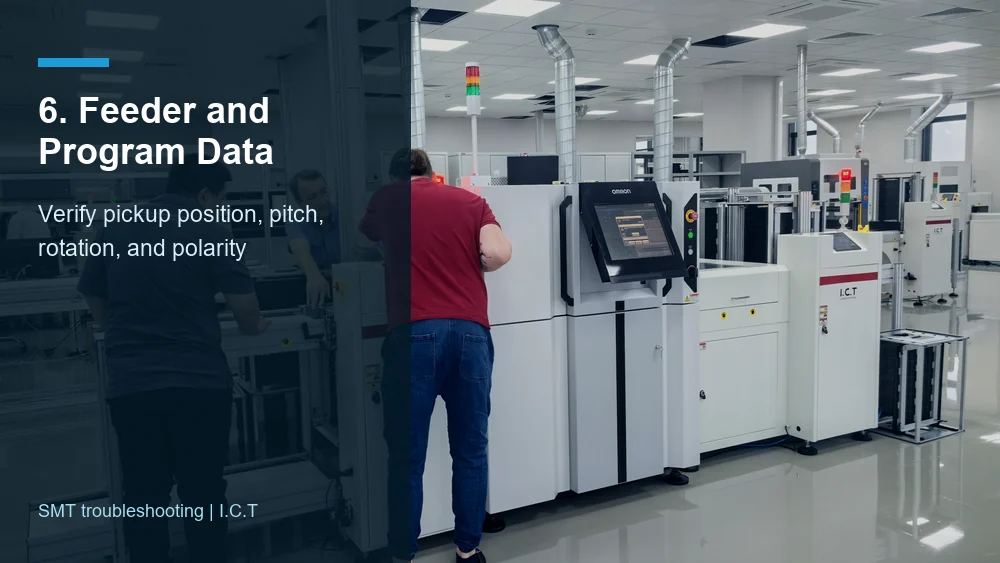

Feederproblemen zijn vaak eenvoudig maar kostbaar. Een enigszins verkeerde pickup-positie, versleten feedertandwiel, slechte tapespanning, beschadigd tapepad in de afdekking of een verkeerde feeder-pitch kunnen herhaaldelijk afkeuren, gemiste pickups of een onstabiele componenthoek veroorzaken. Omdat feederfouten kunnen lijken op mondstuk- of zichtfouten, moet de diagnose van de feeder systematisch zijn.
Begin met het bekijken van het componentpresentatiepunt. Het onderdeel moet gecentreerd, waterpas en stabiel op de ophaallocatie aankomen. Als het in de tapezak wordt geschoven, wordt opgetild door afdektape, wordt gekanteld of niet volledig is geïndexeerd, kan het mondstuk lucht opzuigen, de rand van de zak raken of het onderdeel onder een hoek optillen. De kalibratie van de feeder, de tapegeleider, de spoelspanning, de afpelhoek van de afdektape en de pitch-instelling moeten worden gecontroleerd voordat de zichttolerantie wordt gewijzigd.
Voor kleine of kleine passieve componenten kan zelfs een kleine fout in de positie van de feederopname een groot opbrengstverlies veroorzaken. Het toekomstige artikel over het oplossen van fouten met de positie van de SMT-feeder zou dit moeten uitbreiden naar praktische feedercontroles, maar de kernregel is om de fysieke presentatie te verifiëren voordat de software wordt aangepast.
Programmafouten kunnen enkele van de meest verwarrende foutoplossingen voor SMT-machines veroorzaken, omdat de machine precies doet wat hem is opgedragen. Verkeerde rotatie, verkeerde spuitmondtoewijzing, verkeerde pakkethoogte, verkeerd ophaalpunt, verkeerde invoersleuf of verkeerde polariteitsmarkering kunnen allemaal defecten veroorzaken terwijl de hardware in orde is.

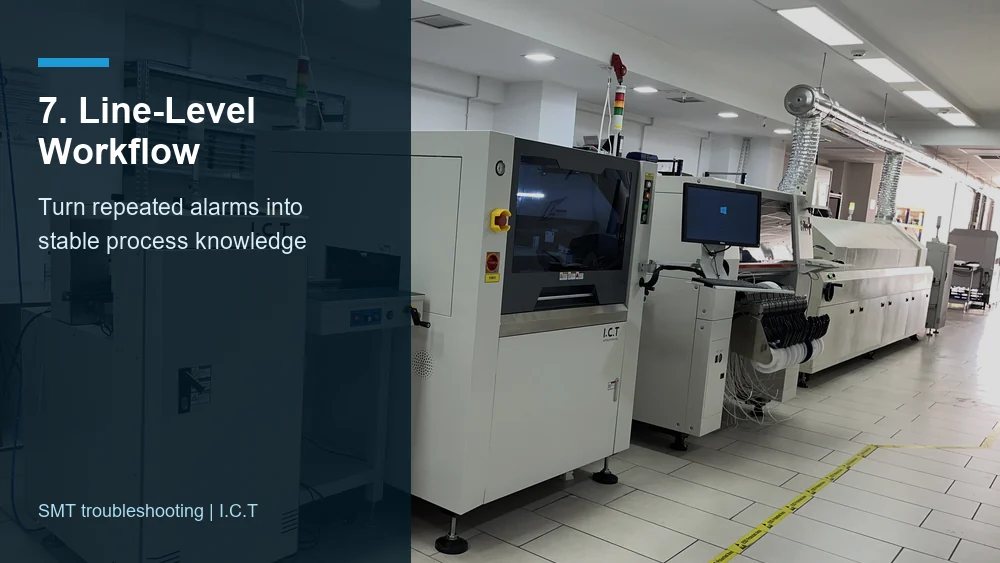

Een sterke SMT-lijn heeft meer nodig dan snelle oplossingen. Er is een workflow nodig die elk herhaald alarm omzet in betere proceskennis. Dit is vooral belangrijk voor fabrikanten die een productie met een hoge mix, frequente wisselingen of klantspecifieke producten uitvoeren. Het doel is niet alleen om de machine opnieuw op te starten; het is om te voorkomen dat hetzelfde probleem volgende week terugkeert.
De volgende volgorde werkt goed voor de meeste problemen met de SMT-plaatsingsmachine:
Bevestig het exacte faalpunt: ophalen, transport, visie, plaatsing of inspectie.
Controleer of de fout het component, de feeder, het mondstuk, de kop, de PCB-positie of het programma volgt.
Bekijk het machinelogboek, weiger het beeld, de vacuümwaarde, de positie van de feeder en de geschiedenis van de spuitdoppen.
Inspecteer de materiaalverpakking, de oriëntatie van de componenten, het tapevak en het tapepad.
Controleer de keuze van de spuitdoppen, reinheid, slijtage en vacuümbasislijn.
Controleer het camerabeeld, de verlichting, de pakketbibliotheek en de herkenningstolerantie.
Controleer de ondersteuning van het bord, de referentieherkenning, de staat van de klem en de plaatsingsdruk.
Bevestig CAD, stuklijst, invoertabel, polariteit, rotatie en goedkeuring van het eerste artikel.
Voer één gecontroleerde wijziging door en noteer vervolgens het resultaat.
Fabrieken die de symptomen van defecten, de oorzaak, de corrigerende maatregelen en het preventieplan documenteren, bouwen in de loop van de tijd een stabieler proces op. Een eenvoudige database met terugkerende problemen met spuitmonden, feeders, componenten en pakketten kan de uitvaltijd tijdens toekomstige omschakelingen verminderen. Het helpt nieuwe operators ook sneller te leren.
ICT ondersteunt klanten met one-stop-SMT- en elektronische productieoplossingen, waaronder vraaganalyse, lijnplanning, productieapparatuur, training, operationele ondersteuning, procesoptimalisatie en aanpassing. Volgens de bedrijfscatalogus heeft ICT meer dan 25 jaar ervaring in de productie van elektronica en heeft het meer dan 1600 klanten in 72 landen ondersteund. Voor klanten die een complete SMT-lijn bouwen of verbeteren, is dit soort geïntegreerde weergave van belang omdat veel plaatsingsproblemen verband houden met upstream- en downstream-procesomstandigheden.

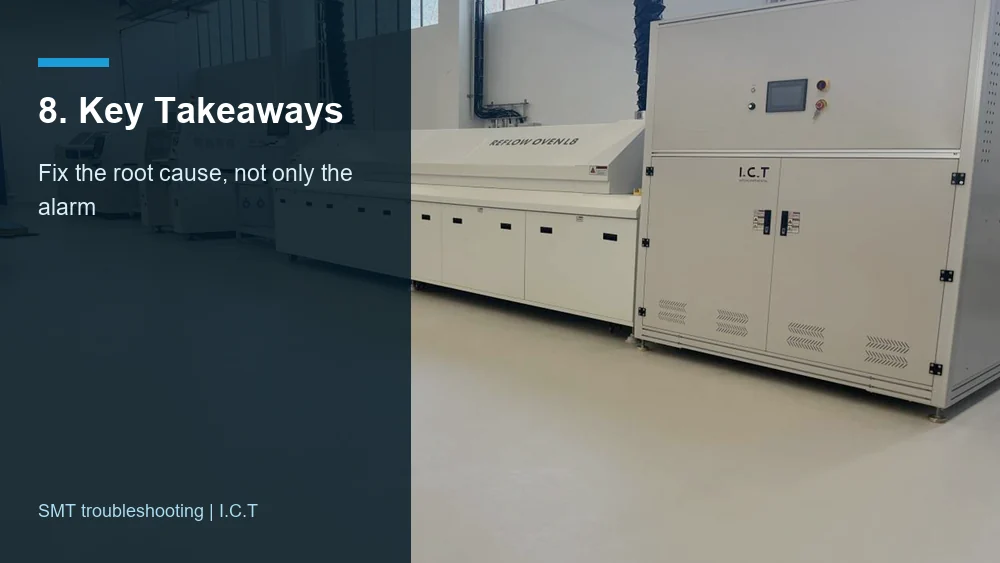

Begin met het echte faalpunt voordat u de instellingen wijzigt.
Vergroot de zichttolerantie niet voordat de materiaal-, feeder-, mondstuk- en bibliotheekgegevens zijn geverifieerd.
Gebruik de vacuümwaarde als diagnostisch signaal, niet alleen als alarm.
Inspecteer de presentatie van de feeder voordat u de plaatsingskop de schuld geeft.
Verbind plaatsingsdefect met SPI, AOI, printen van soldeerpasta, bordondersteuning en reflow.
Gebruik standaarden en betrouwbare technische referenties om de kwaliteitsbeoordeling consistent te houden.
Bouw probleemoplossingsrecords op, zodat elk defect de toekomstige procescontrole verbetert.
Voor fabrikanten die herhaaldelijk te maken krijgen met problemen met de uitwerp-, ophaal-, visie-, feeder- of plaatsingsstabiliteit, is de meest waardevolle volgende stap een rustige beoordeling van het hele proces. Een goed geplande SMT-lijn plaatst niet alleen componenten sneller; het geeft ingenieurs de zichtbaarheid om problemen met vertrouwen op te lossen. ICT kan samenwerken met elektronicafabrikanten om de lijnindeling, de afstemming van apparatuur, procesrisico"s en after-salesondersteuning te beoordelen, zodat het productieteam van dringende reparaties kan overgaan naar stabiele output.
De snelste betrouwbare manier is om het exacte stadium te identificeren waarin de fout optreedt. Ingenieurs moeten niet beginnen met het blindelings veranderen van de herkenningstolerantie of de oppakhoogte. Controleer eerst of het onderdeel ontbreekt bij het ophalen, is gevallen tijdens het verplaatsen, is afgewezen door het zicht, misplaatst is op de printplaat of defect is bevonden na reflow. Elke fase wijst op een andere oorzaak. Een fout bij het ophalen leidt meestal tot controles op de feeder, het mondstuk, het vacuüm of de tapepresentatie. Een visie-afwijzing leidt tot camerabeelden, verlichting, pakketgegevens en controles van de toestand van componenten. Een plaatsingsverschuiving leidt tot controles van de bordondersteuning, het vaste punt, de Z-hoogte en de plakconditie. Deze gestructureerde start bespaart tijd omdat het willekeurige aanpassingen voorkomt.
Een haspel kan er voor een operator correct uitzien, maar toch falen bij machine-inspectie. Het onderdeel kan enigszins gedraaid in het tapevak zitten, de afdektape kan de opname verstoren, de behuizing van de verpakking kan verschillen van die van de bibliotheek, of de polariteitsmarkering kan moeilijk te herkennen zijn voor de camera. Het mondstuk kan het onderdeel ook op een slecht punt oppikken, waardoor de vision-camera kantelt of verschuift. Ingenieurs moeten het afgekeurde beeld van de machine vergelijken met de daadwerkelijke componenttekening en een bekend goed monster. Als de machine slechts één invoerpositie afwijst, controleer dan de kalibratie van de invoer en de beweging van de tape. Als hetzelfde onderdeel op verschillende posities wordt afgewezen, bekijk dan de pakketbibliotheek, de visieverlichting en de componentvariatie.
Een gemist, gevallen of omgedraaid onderdeel is meestal het gevolg van een onstabiele pick-up. De fabriek moet de spuitmondgrootte, spuitmondslijtage, vervuiling, vacuümniveau, opnamehoogte, invoerpositie, toestand van de tapezak en het oppervlak van de component controleren. Bij kleine chipcomponenten kan een kleine pickup-offset ervoor zorgen dat het onderdeel onder een hoek omhoog komt. Voor grotere componenten kan het zijn dat een te klein mondstuk niet voldoende oppervlakte heeft. Voor onregelmatige componenten moet het oppakpunt mogelijk naar een stabiel zwaartepunt worden verplaatst. De beste methode is het vergelijken van foutgegevens per mondstuk, feeder en componenttype. Als er altijd één spuitmondje betrokken is, vervang of reinig deze dan. Als er altijd één feeder betrokken is, moet u deze opnieuw kalibreren. Als het altijd om één pakket gaat, controleer dan de pakketgegevens en de materiaalbehandeling.
Visie-instellingen kunnen sommige herkenningsproblemen oplossen, maar ze mogen niet worden gebruikt om mechanische of materiële problemen te verbergen. Als het camerabeeld onduidelijk is, moeten de verlichting, de lensreinheid en de kalibratie worden gecontroleerd. Als het beeld duidelijk is, maar de machine goede componenten afwijst, moet de pakketbibliotheek of tolerantie mogelijk worden aangepast. Als het onderdeel echter gekanteld, verontreinigd, beschadigd of uit het midden arriveert vanwege problemen met de feeder of het oppakken, wordt door het wijzigen van de zichtinstellingen alleen het symptoom behandeld. Een goede probleemoplossing controleert eerst de fysieke toestand en stemt vervolgens de herkenningsparameters af op basis van reële componentvariatie en kwaliteitsvereisten.
Professionele ondersteuning is waardevol wanneer dezelfde fout terugkeert na basiscontroles, wanneer meerdere machines gerelateerde defecten vertonen, wanneer de introductie van nieuwe producten een onstabiele opbrengst oplevert, of wanneer het team machinefouten niet van procesfouten kan scheiden. Een leverancier met volledige ervaring kan de afstemming van de apparatuur, de configuratie van de feeder, de spuitmondstrategie, programmagegevens, het printen van soldeerpasta, bordondersteuning, reflow, inspectie en training van operators samen beoordelen. Deze bredere visie is vooral nuttig voor fabrieken die een nieuwe SMT-lijn bouwen of de productiecapaciteit upgraden. In plaats van één alarm tegelijk op te lossen, kan de fabrikant de processtructuur achter het alarm verbeteren.
