De top 5 AOI-machines voor 2025 zijn I.C.T-5146, AI-5146-3D, I.C.T-AI5146W, AI-4540 en MYPRO I Series 3D AOI. Deze machines hebben geavanceerde 3D-inspectie, AI-gedreven software en sterke betrouwbaarheid. Ze helpen PCB -assemblagelijnen vroegtijdig problemen te vinden. Ze maken ook oppervlaktemontagetechnologie beter en lager afval. De I.CT AOI Machine -serie heeft weinig onderhoud nodig en werkt altijd snel. Meer mensen willen nu zeer nauwkeurige elektronica. Het kiezen van de juiste AOI kan het defectpercentages verlagen van 5% tot 1% . Dit helpt fabrieken meer producten te maken en minder over de hele wereld te verspillen.
· Geautomatiseerde optische inspectie (AOI) maakt gebruik van camera's en AI om problemen in het begin van de SMT -montage te herkennen. Dit helpt betere producten te maken en afval te verminderen.
· De beste AOI -machines in 2025 hebben geavanceerde 3D -inspectie. Ze gebruiken slimme software en werken snel en goed met veel PCB -maten en -typen.
· AOI kan het defectpercentages verlagen van 5% tot 1%. Het helpt meer producten te slagen voor de eerste test en kan de herwerkingskosten met maximaal 60%verlagen. Dit bespaart zowel geld als tijd.
· Nieuwe AOI -systemen koppelen met fabriekssoftware zoals MES. Ze delen meteen gegevens, zodat teams snel problemen kunnen oplossen en op defecten kunnen letten.
· Het kiezen van de juiste AOI -machine hangt af van hoe goed het controleert, hoe snel het werkt, de software, hoe het past bij andere tools, ondersteuning en kosten.
· Het schoonhouden van AOI -machines en het bijwerken van hun software helpt hen goed te werken. Dit stopt dure breuken in de productielijn.
· AOI -technologie helpt veel velden, zoals consumentenelektronica, auto's, medische hulpmiddelen en het maken van nieuwe producten. Het zorgt ervoor dat producten van hoge kwaliteit zijn.
· Het kopen van slimme AOI -machines met AI- en 3D -controles is een goede keuze voor de toekomst. Ze helpen fouten te verlagen en helpen fabrieken te groeien.
Automatische optische inspectie is erg belangrijk in oppervlaktemontagetechnologie. Het maakt gebruik van camera's en slimme software om naar printplaat -assemblages te kijken. Het systeem vindt problemen zoals ontbrekende of kromme onderdelen, slecht solderen en dingen die er niet zouden moeten zijn. Geautomatiseerde optische inspectie werkt op verschillende stappen in de SMT -assemblagelijn . Het controleert nadat de soldeerpasta is aangebracht, voor en na het solderen van Reflow en tijdens het solderen van golf. Deze systemen helpen makers om elektronica van hoge kwaliteit te houden door problemen vroeg te spotten. Geautomatiseerde optische inspectie zorgt ervoor dat elk bord goed is voordat het verder gaat.
Tip: AOI -systemen kunnen elk uur honderden boards controleren. Dit maakt ze erg nuttig voor drukke oppervlaktemontagetologielijnen.
Fabrikanten gebruiken automatische optische inspectie om kwaliteit beter te maken en geld te besparen. Deze systemen vinden meteen problemen, dus werknemers kunnen ze snel oplossen. AOI vindt veel soorten fouten, zoals verkeerde polariteit, slecht soldeer en ontbrekende of kromme delen. De technologie gebruikt verschillende manieren om te inspecteren, zoals 3D -afbeeldingen en camera's vanuit vele hoeken. Dit helpt bij harde dingen zoals gebogen boards en glanzende oppervlakken. AOI -systemen werken ook met productie -uitvoeringssystemen. Ze geven snelle feedback en volgen elk defect naar de juiste stap.
Voordeel | Impact op SMT -productie |
Ontsnappingspercentage over defecten | Verminderd met maximaal 85% |
First-pass opbrengst | Toegenomen van 92% tot 98% |
Herwerkkosten | Verlaagd met 60% |
Traceerbaarheid | Volledige tracking van defecten |
Inspectiesnelheid | Honderden tot duizenden delen/minuut |
Automatische optische inspectie maakt resultaten stabieler en betrouwbaarder dan mensen. Het helpt fabrieken altijd beter te worden en aan de behoeften van nieuwe elektronica te voldoen.
In 2025 zullen geautomatiseerde optische inspectiesystemen nog beter worden. Makers gebruiken nu kunstmatige intelligentie en machine learning om meer defecten te vinden en minder fouten te maken. Nieuwe 3D -beeldvorming, zoals gestructureerd licht en lasertriangulatie, laat het systeem details van vele kanten zien. Op cloudgebaseerde AOI kunnen mensen gegevens van verre weg bekijken en bestuderen, zodat teams overal kunnen samenwerken. Meer automatisering betekent minder werk voor mensen en snellere lijnen. Industrie 4.0 Ideeën , zoals IoT en Big Data, helpen de technologische lijnen van het oppervlak nog beter te laten werken. Bedrijven zoals Koh Young Technology, Viscom en Mirtec leiden deze veranderingen. Naarmate elektronische onderdelen kleiner en moeilijker te maken worden, veranderen AOI -systemen om de kwaliteit erg hoog te houden.
De I.CT-5146 is een vertrouwde AOI-machine voor SMT-lijnen. Het maakt gebruik van speciale lenzen en slimme software om boards nauwkeurig te controleren. Veel bedrijven gebruiken het omdat het goed werkt en gemakkelijk te gebruiken is. De I.C.T-5146 kan boards controleren voor en na het solderen. Dit maakt het goed voor veel stappen om elektronica te maken.
· De camera maakt duidelijke foto's met felle lichten.
· Smart Software vindt problemen door te leren van banen uit het verleden.
· Het controleert snel boards, dus het past bij drukke lijnen.
· U kunt het van ver weg bekijken en controleren.
· Het werkt samen met MES om gegevens meteen te delen.
· Het veranderen van taken en het opzetten is snel en eenvoudig.
PROS | Nadelen |
Vindt het defecten goed | 3D -controles zijn niet erg sterk |
Heeft weinig bevestiging of zorg nodig | Werknemers moeten mogelijk de AI leren |
Eenvoudig in te stellen en te wisselen | Niet voor erg grote PCB's |
Werkt goed met MES |
De I.C.T-5146 is het beste voor drukke fabrieken met veel banen. Het helpt wanneer u snel van baan moet veranderen en vroeg problemen moet vinden. Het is ook goed als u eenvoudige gegevensuitwisseling en afstandsbediening wilt.
De SAKI 3DI-LS2 maakt gebruik van slimme AI- en 3D-controles voor SMT-werk. Het leert AI van veel bordfoto's, zowel goed als slecht. Werknemers hoeven instellingen niet met de hand te wijzigen. Dit maakt het voor iedereen eenvoudig om te gebruiken. Grote bedrijven vertrouwen het, zoals Denso in auto's. Saki heeft dit model gemaakt om slimme fabrieken te helpen en controles van hoge kwaliteit te houden.
· AI vindt problemen en heeft minder hulp van mensen nodig.
· Diep leren geeft goede en gestage resultaten.
· Het controleert boards van 50 x 60 mm tot 330 x 330 mm.
· U kunt de scherpte van de camera kiezen en deze snel veranderen.
· Het controleert hoge delen tot 40 mm hoog.
· Het controleert snel, tot 7.000 mm² per seconde.
· Het kijkt naar veel plekken en behandelt gegevens tegelijk.
· U kunt lichten en camera's wijzigen voor uw behoeften.
· U kunt koepelverlichting, zijcamera's of UV -lichten toevoegen.
· Het praat met andere machines voor soepel werk.
· Het netwerk is eenvoudig en blijft zelfs werken met problemen.
PROS | Nadelen |
AI controleert lagere fouten door mensen | De machine is zwaar, ongeveer 900 kg |
U kunt van licht en camera's veranderen | Eerste opstelling kan enige tijd duren |
Controleert zowel SMT als door gat onderdelen | Neemt veel ruimte in beslag |
Snelle en goede 3D -controles | |
Grote autofabrikanten vertrouwen het |
De Saki 3DI-LS2 is geweldig voor autoborden, kleine onderdelen en slimme fabrieken. Het helpt wanneer u zowel korte als lange onderdelen moet controleren. Het is ook goed voor het volledige tracking en werken met andere machines. Het is slimme AI helpt wanneer u vaak van baan verandert of nieuwe werknemers hebt.

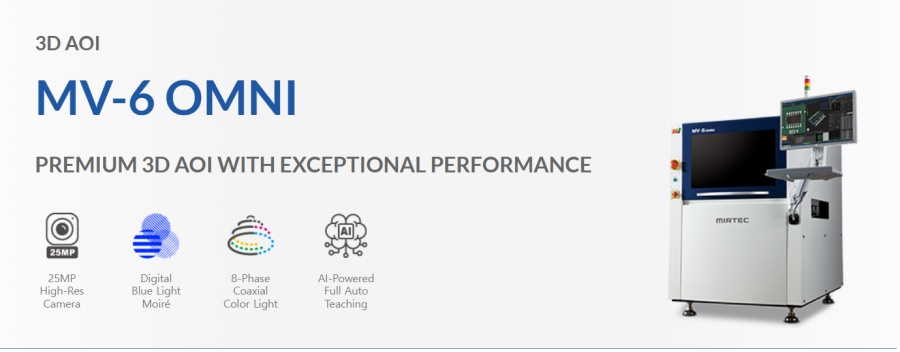

De MIRTEC MV-6 Omni is een top 3D AOI voor elektronica. Het maakt gebruik van scherpe foto's en 3D-controles met speciale Omni-Vision® Tech. Experts zoals deze machine en het heeft prijzen gewonnen . Makers kiezen het voor zijn sterke controles en controle van betere kwaliteit.
· Omni-Vision® 3D-controles meten de hoogte en grootte goed.
· Het camerasysteem is 15 megapixel voor duidelijke details.
· Speciale lenzen houden foto's recht en scherp.
· Het maakt gebruik van Quad Moiré Tech voor echte 3D -controles.
· Acht kleurenlichten helpen de beste foto's te krijgen.
· Twee camera's (15 MP en 25 MP) voor scherpe afbeeldingen.
· Het controleert snel, ongeveer 0,77 seconden per plek.
· U kunt problemen van ver weg oplossen zonder te stoppen.
· Het controleert alle plekken met 12 digitale 3D -projectoren.
· Slimme tools helpen taken te beheren en IPC -bibliotheken te gebruiken.
· Zij camera's kijken naar boards vanuit verschillende hoeken.
PROS | Nadelen |
Controleert in 3D en 2D met scherpe afbeeldingen | De machine is zwaar (950 kg) |
Vindt problemen snel en goed | Heeft een bekwame opstelling nodig voor sommige tools |
U kunt dingen repareren zonder te stoppen | Is misschien te groot voor sommige lijnen |
Bekend om nieuwe ideeën en stabiel zijn | |
Past op vele bordgroottes |
De MIRTEC MV-6 Omni is het beste voor grote elektronische fabrieken. Het helpt het meeste waar snelheid en kwaliteit ertoe doen. Het past lijnen voor telefoons, auto's en harde boards met veel onderdelen. Makers die sterke 3D -controles willen en minder downtime zoals dit model.

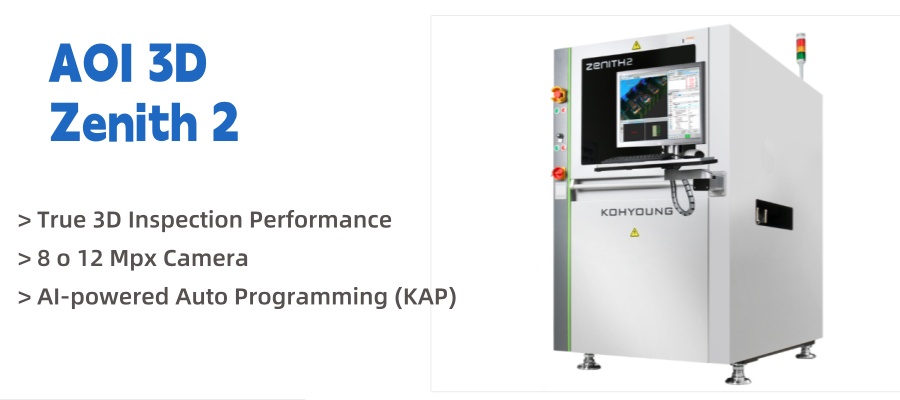

De Koh Young Zenith 2 is een topmachine voor het controleren van SMT -boards. Het maakt gebruik van speciale echte 3D -technologie om exacte 3D -vormen van elke PCB te maken. De machine meet hoe hoog, breed en plat de soldeerverbindingen en onderdelen zijn. Zenith 2 controleert boards met behulp van IPC-A-610-regels, die overal worden vertrouwd voor elektronica. Het systeem heeft AI-aangedreven automatische programmering, dus setup is snel en eenvoudig. Zenith 2 linkt met het KSMART Smart Factory -systeem. Hierdoor kan het meteen gegevens delen en problemen snel oplossen. Wanneer het wordt gebruikt met de KPO-mounter, maakt het een gesloten-loopsysteem. Dit helpt onderdelen beter te plaatsen en laat de lijn sneller werken.
Functie/specificatie | Beschrijving |
Echte 3D -inspectietechnologie | Gebruikt speciale echte 3D -controles voor onderdelen tot 25 mm lang , inclusief soldeerverbindingen en dingen die er niet zouden moeten zijn. |
IPC-610 standaard compliance | Controleert boards op IPC-610-regels voor goede en eerlijke defectenbevinding. |
Detectiemogelijkheden over defecten | Vindt ontbrekende soldeer, verkeerde plekken, polariteitsfouten, ondersteboven onderdelen, OCV/OCR, soldeerfilet, opgeheven leads, grafstonen, overbruggen en meer. |
Hoge nauwkeurigheid en snelheid | Gebruikt slimme machines en meten voor snel werk in drukke lijnen. |
Optionele zijaankijkcamera | Controleert verborgen of moeilijk te zien onderdelen met een sterke zijcamera. |
Zelfdiagnosesysteem | Voorspelt wanneer zorg nodig is om storingen te stoppen en het goed te laten werken. |
AI-aangedreven auto-programmering (KAP) | AI -software gebruikt vormen om cheques snel in te stellen en geld te besparen. |
Integratie met KSMART -ecosysteem | Verbindt met andere machines en geeft sterke SPC -tools voor kwaliteit. |
Realtime plaatsingscorrectie | Werkt met KPO Mounter om deel fouten meteen op te lossen, waardoor dingen correct zijn en meer goede boards maken. |
Opmerking: de echte 3D -controles van Zenith 2 en AI -functies Helpfabrieken krijgen de eerste keer minder valse alarmen en meer goede boards.
PROS | Nadelen |
Beste echte 3D -controles in de industrie | Kost eerst meer |
Snelle, AI -opstelling betekent minder wachten | Sommige functies hebben training nodig om goed te gebruiken |
Gesloten-lusbevestiging maakt dingen correct | Heeft in sommige fabrieken meer ruimte nodig |
Voorspelt dat zorg moet stoppen met verrassingsbraak | |
Volgt IPC -regels heel goed |
Zenith 2 is geweldig voor grote elektronische fabrieken die topsnelheid en kwaliteit willen. Het werkt het beste waar de eerste keer goede boards krijgen en er zijn weinig fouten belangrijk. Fabrieken maken harde boards, zoals voor auto's, ziekenhuizen of chique gadgets, halen veel uit de 3D -controles en snel repareren. Zenith 2 is ook goed voor slimme fabrieken die gemakkelijke gegevensuitwisseling en zorg willen voordat dingen breken.

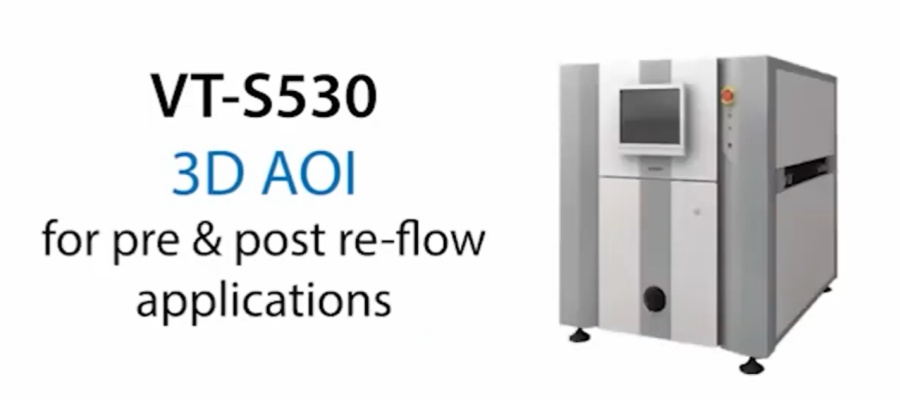

De Omron VT-S530 geeft volledige 3D-AOI-controles voor SMT-lijnen. Deze machine maakt gebruik van slimme camera's en combineert faseverschuiving met Color Highlight ™ 3D Shape Tech. De VT-S530 krijgt een hoge first-pass opbrengst, geen gemiste problemen en zeer weinig verkeerde afwijzingen. Het controleert boards voor en na het solderen. Het kan werken met een of twee regels en controleert zeer grote PCB's tot 510x680 mm . Het systeem volgt IPC -regels en controleert zelfs kleine 01005 -onderdelen. Omron's speciale 3D-SJI Combo Tech zorgt ervoor dat elk bord goed wordt gecontroleerd.
· Geeft volledige 3D-AOI met sterke controles voor alle SMT-lijnen.
· Gebruikt Omron's speciale 3D-SJI-technologie , mixfase shift en Color Highlight ™ voor betere controles.
· Volgt IPC -regels in echte 3D.
· Heeft een telecentrische cameralens voor heldere foto's.
· Hiermee kunt u een resolutie van 10 μm of 15 μm kiezen.
· Kan twee lijnen tegelijk gebruiken zonder meer ruimte nodig te hebben.
· Controleert zeer grote boards tot 510x680 mm.
· Controleert kleine 01005 delen.
· Werkt voor zowel voor als na het solderen.
· Gemakkelijke software met touchscreen en offline setup.
· Bekijk de lijn in realtime en heeft een reparatiestation met volledige 3D -weergave.
· Heeft tools om naar gegevens te kijken en kwaliteit te controleren.
· Wordt geleverd met de beste service en hulp van Omron.
Tip: de VT-S530 kan twee lijnen gebruiken en grote boards controleren, dus het is geweldig voor drukke fabrieken met veel banen.
PROS | Nadelen |
Vol 3D-AOI met slimme 3D-SJI Tech | Kost meer dan eenvoudige AOI |
Controleert grote en kleine PCB's, zelfs 01005 onderdelen | Heeft meer ruimte op de lijn nodig |
Twee-lijns gebruik maakt meer producten | Sommige functies hebben training nodig |
Kijkt naar de lijn en helpt meteen problemen op te lossen | |
Gemakkelijk te gebruiken en heeft sterke ondersteuning |
De VT-S530 is goed voor fabrieken die veel moeten maken en vaak van baan moeten veranderen. Het werkt goed in lijnen met veel bordgroottes of veel veranderingen. Auto-, gadget- en fabrieksmakers vinden het leuk omdat het zowel kleine als enorme boards controleert. De VT-S530 is ook goed voor plaatsen die de lijn willen bekijken, naar gegevens willen kijken en de kwaliteit zeer hoog willen houden.
AOI -machines in 2025 hebben veel nieuwe functies. De onderstaande tabel toont de top vijf modellen. Het vergelijkt hun 3D -inspectie, AI -tools en snelheid. Elke machine heeft zijn eigen speciale sterke punten voor SMT -lijnen.
AOI -machine | 3D -inspectiefuncties | AI -mogelijkheden | Snelheid (inspectiesnelheid) |
Averroes.ai | Gebruikt bestaande optische hardware voor 3D; mist gepatenteerde 3D -hardware | No-code Deep Learning Engine; Real-time defectdetectie | Hangt af van hardware |
Koh Young Zenith | True 3D met multi-project Moiré; hanteert hoge delen tot 25 mm; schaduwvrij | AI-aangedreven automatische programmering; Automatische defectclassificatie | 55,3 cm²/sec |
Saki 3DI | Multi-technologie-inspectieplatform voor SMT, THT, IGBT; Minder focus op 3D -details | AI-geassisteerde programmering; Automatische defectclassificatie | Niet gespecificeerd |
Tri TR7700 | Adaptieve hoogte -resolutie; programmeerbare digitale fringe -projecties voor 3D | AI-geassisteerde programmering; Automatische defectclassificatie | Tot 80 cm²/sec |
Mirtec mv-6 | Blue DLP Moiré voor ruisvrije 3D; Gelijktijdige 2D/3D -inspectie | Meerfase verlichting; multi-hoek inspectie | Turbo -modus: 45% sneller (hoge doorvoer) |
Koh Young Zenith en Mirtec MV-6 hebben de beste 3D-inspectiehardware. TRI TR7700 is erg snel en maakt gebruik van slimme 3D -meting. Averroes.ai is sterk in AI -software. Saki 3DI kan vele soorten boards en onderdelen controleren.
Prestatiestatistieken helpen fabrieken de juiste AOI -machine te kiezen. Snelheid, nauwkeurigheid en flexibiliteit zijn het belangrijkst voor drukke lijnen. TRI TR7700 is de snelste en controleert elke seconde tot 80 cm². Koh Young Zenith geeft stabiele 3D -controles op 55,3 cm² per seconde . MIRTEC MV-6 kan 45% sneller werken in de Turbo-modus, dus het is goed voor grote banen.
Averroes.ai's snelheid hangt af van de hardware die het gebruikt, zodat deze kan veranderen. Saki 3DI vermeldt geen snelheid, maar kan veel bordtypen controleren. Al deze machines werken snel, maar de beste hangt af van wat de fabriek nodig heeft.
Tip: fabrieken moeten de AOI -snelheid overeenkomen met de snelheid van hun lijn. Dit helpt bij het stoppen van vertragingen en houdt de kwaliteit hoog.
Software en hoe AOI -machines verbinding maken met andere systemen zijn belangrijk. Koh Young Zenith gebruikt AI om controles en links met MES en ERP in te stellen voor live gegevensuitwisseling. MIRTEC MV-6 heeft het Omni-Vision®-systeem , dat SPI en AOI combineert met slimme defectcontroles. Saki 3DI en TRI TR7700 gebruiken beide AI om te helpen bij het opzetten en vinden van problemen.
Met nieuwe AOI -software kunnen mensen machines van verre machines bekijken en besturen. Verbinding maken met MES en ERP is nu normaal, zodat fabrieken problemen kunnen volgen en beter kunnen werken. Diep leren helpt bij het vinden van meer reële defecten en verlaagt valse alarmen. Deze tools maken AOI -machines slimmer en helpen fabrieken gegevens te gebruiken om te verbeteren.
Opmerking: goede inspectie en sterke verbindingen helpen fabrieken helpen de kwaliteit hoog te houden en nieuwe uitdagingen aan te gaan.
Het kiezen van de juiste AOI -machine gaat niet alleen over de prijs. Je moet meer nadenken dan wat je in het begin betaalt. Elk systeem heeft zijn eigen mix van kosten, besparingen en zorgbehoeften. De onderstaande tabel toont de belangrijkste kosten en waardepunten voor de bovenste AOI -machines in 2025:
AOI -machine | Prijsklasse | Belangrijke voordelen | Kosten-batenoverwegingen | Onderhoudsuitdagingen |
Omron VT-S530 | Premium (high-end) | Hoge snelheid, AI -programmering, topnauwkeurigheid | Hoge initiële kosten; Sterke ROI van minder defecten en hogere efficiëntie | Complexe AI heeft deskundige zorg nodig; downtime risico |
Koh Young Zenith 2 | Premie | Snel, nauwkeurig (7μm), betrouwbare 3D -inspectie | De kosten waard voor snelle, nauwkeurige detectie in drukke lijnen | Langzamer op grote PCB's; upgrades kunnen kostbaar zijn |
Viscom is6059 | Hoog, plus onderhoud | Snelle 3D -camera, modulaire, hoge nauwkeurigheid | Opstelling is complex; Onderhoud van de cameramodule draagt bij aan kosten | Gevoelig voor stof/vochtigheid; Onderhoud is kostbaar |
Mirtec mv-6 omni | High-end | 3D AOI, 15MP -camera, lange ondersteuning voor componenten | Hoog onderhoud voor optica; Risico van downtime in zware omgevingen | Dure optica; PCB -grootte limieten |
I.C.T AI-5146D | Mid-tot-high-end | Dual-track, snel, nauwkeurig, betaalbare 3D | Betaalbaarder dan premium modellen; Goede snelheid-tot-kosten-verhouding | Opstelling is complex; Niet voor zeer grote PCB's |
Tip: high-end AOI-machines kosten in het begin meer, maar ze kunnen later geld besparen door problemen vroeg te vinden en minder verspilling te maken.
Omron VT-S530 en Koh Young Zenith 2 zijn beide best geprijsde modellen. Deze machines zijn erg snel en zeer nauwkeurig. Fabrieken die veel boards maken of perfecte kwaliteit nodig hebben, kiezen deze vaak. Ze kosten in het begin veel, maar ze helpen door minder fouten en meer goede boards te maken. Omron's Smart AI helpt werknemers ook minder te doen, zodat fabrieken in de loop van de tijd kunnen besparen op arbeid.
Viscom IS6059 en MIRTEC MV-6 Omni zijn ook gemaakt voor banen op hoog niveau. Ze hebben sterke 3D -controles en kunnen worden gewijzigd voor verschillende behoeften. Maar ze hebben meer zorg nodig, en dit kan duur worden. Hun camera's en lenzen moeten vaak worden schoongemaakt en vastgesteld. Stof of warmte kan ervoor zorgen dat ze stoppen met werken, wat de lijn vertraagt. Fabrieken moeten deze extra kosten plannen bij het kopen van deze machines.
I.C.T AI-5146D is een betere deal voor de prijs. Het is snel en controleert goed, maar kost niet zoveel als de top 3D AOI -machines . Dit model is goed voor fabrieken die sterke controles willen, maar niet te veel willen uitgeven. Het ontwerp met twee sporen helpt snel meer boards te maken, dus het is goed voor groeiende lijnen. Maar het kan geen grote boards controleren en het opzetten kan moeilijk zijn.
Als u naar kijkt AOI -machines , denk dan aan alle kosten. Dit betekent de prijs, instelling, zorg en elke keer dat de machine niet werkt. Machines met slimme AI- en 3D -cheques kunnen in de loop van de tijd geld besparen, vooral als u veel boards of veel soorten maakt. Maar elke fabriek moet de machine kiezen die past bij zijn behoeften en het beste budget.
Opmerking: het kopen van een top AOI -machine kan een fabriek helpen beter te doen door op de lange termijn betere boards te maken en geld te besparen. Denk altijd aan zowel kortetermijn- als langetermijnwaarde voordat u dat kiest.
Het kiezen van de juiste geautomatiseerde optische inspectiesystemen voor SMT -assemblage is zorgvuldig nadenken. Elke fabriek is anders, dus mensen moeten naar een paar belangrijke dingen kijken.
Inspectie -nauwkeurigheid is erg belangrijk. Hoge resolutie camera's en slimme programma's helpen bij het vinden van zelfs kleine problemen. Systemen met subpixelnauwkeurigheid kunnen dingen zien zoals onderdelen die niet zijn opgesteld of slechte soldeerverbindingen. Het vaak controleren van het systeem en het trainen van werknemers helpt het goed te houden.
Drukke lijnen hebben AOI -machines nodig die snel werken. De snelheid van automatische optische inspectie moet zo snel zijn als de lijn of zelfs sneller. Dit stopt met vertragingen. Snelle machines, gemeten in cm² per seconde, helpen fabrieken snel te blijven en de kwaliteit hoog te houden.
Moderne geautomatiseerde optische inspectiesystemen gebruiken slimme software. Functies zoals realtime defect sorteren, eenvoudige bedieningselementen en SPC-rapporten helpen werknemers om problemen snel op te lossen. Door verbinding te maken met de productie -uitvoeringssystemen (MES) kan gegevens gemakkelijk bewegen en helpen het proces beter te maken.
AOI -machines moeten zonder problemen in SMT -lijnen passen. Ze moeten werken met MES en andere systemen voor eenvoudige gegevensuitwisseling. Goede hulp van het bedrijf, zoals training en fixing, houdt het systeem draaiende met weinig downtime. Probeer AOI -machines met echte boards voordat u koopt, laat zien hoe goed ze werken.
Budget is meer dan alleen de eerste prijs. De totale kosten zijn inclusief instellingen, bevestiging en upgrades later. Fabrieken moeten kiezen wat past bij hun behoeften en budget. Beginnend met eenvoudige AOI en meer toevoegen naarmate het moeilijker wordt, kan het geld besparen.
Tip: zet AOI -systemen na belangrijke stappen zoals afdrukken en reflow van soldeerpasta . Dit helpt meer problemen te vinden en maakt het proces beter.
Het matchen van AOI -functies met wat de fabrieksbehoeften helpen om het beste te werken. De onderstaande tabel laat zien hoe de belangrijkste dingen overeenkomen met SMT nodig zijn:
Factor | Beschrijving | Relevantie voor SMT -productie -eisen |
Productievolume & mix | Snelle AOI is goed voor drukke lijnen; Flexibele programma's helpen bij veel productwijzigingen. | Zorgt ervoor dat AOI -snelheid en flexibiliteit passen bij de maat en het type werk. |
Inspectiemogelijkheden | Hoge resolutie camera's en subpixelnauwkeurigheid vinden vele soorten problemen. | Komt overeen met AOI -controle van PCB -details en probleemtypen. |
Snelheid en doorvoer | Snel controles tot 100 cm²/sec Stop vertraging. | Maakt AOI -snelheid bij de snelheid van de lijn. |
Software en integratie | Real-time probleemcontroles en MES-links maken kwaliteitscontrole eenvoudiger. | Helpt gegevens snel te bewegen en maakt het proces beter. |
Budget- en eigendomskosten | Denk na over het kopen, repareren en upgraden van kosten. | Stopt met het uitgeven van te veel of te weinig voor wat nodig is. |
Verkoperondersteuning | Test AOI met echte boards en kies sterke ondersteuning. | Zorgt ervoor dat het systeem goed werkt en gemakkelijk te repareren is. |
Geautomatiseerde optische inspectiesystemen moeten altijd passen bij het PCB -type, hoeveel boards worden gemaakt en de benodigde kwaliteit. Voor harde boards of belangrijke banen kan het gebruik van AOI met andere controles dingen nog betrouwbaarder maken.
Veel fabrieken vergeten softwarecompatibiliteit bij het kiezen van een AOI -systeem. Niet elke AOI -machine werkt goed met alle fabriekssoftware. Sommige systemen verbinden niet eenvoudig met MES- of ERP -platforms. Dit kan het delen van gegevens vertragen en het volgen van defecten hard maken. Fabrieken hebben mogelijk extra software of speciale codering nodig, die meer kost en het moeilijker maakt.
Tip: controleer altijd of de AOI -software werkt met uw huidige productietools. Vraag de verkoper om een demo te tonen met behulp van uw eigen gegevens.
Software -updates zijn ook belangrijk. Sommige AOI -machines hebben vaak updates nodig om veilig en nauwkeurig te blijven. Als u updates overslaat, kan het systeem nieuwe defecten missen of bugs krijgen. Fabrieken moeten plannen voor regelmatige updates en kijken of de verkoper helpt bij het opstellen en oplossen van problemen.
AOI -machines hebben regelmatige zorg nodig om goed te blijven werken. Veel kopers realiseren zich niet hoeveel tijd en geldonderhoud nodig heeft. Skipping cheques kunnen afbraak veroorzaken en de productie stoppen.
Typische onderhoudstaken zijn onder meer :
· Schone transportrails, werkbankes en de buitenkant van de machine elke dag
· Controleer en schone lenzen en sensoren
· Zoek naar lekken in luchtcircuits
· Zet elke week lichten en bewegende delen en voeg olie toe
· Diep schoon, kalibreren en controleer elke maand elektrische onderdelen
· Zorg dat een pro eenmaal per jaar oude onderdelen inspecteert en verandert
De kosten kunnen snel oplopen . De meeste fabrieken geven elk jaar $ 5.000 tot $ 15.000 uit aan onderhoud . Maandelijkse kosten zijn $ 1.000 tot $ 3.000. Softwarelicenties kunnen elk jaar $ 2.000 tot $ 12.000 kosten. Training nieuwe werknemers kosten $ 1.000 tot $ 5.000 per persoon. Wanneer de machine wordt ingesteld of vastgesteld, vertraagt de productie en gaan de kosten omhoog.
Onderhoudstaak | Frequentie | Typische kostenimpact |
Reiniging en inspectie | Dagelijks/wekelijks | Arbeid, schoonmaakbenodigdheden |
Kalibratie | Maandelijks | Technician Time |
Onderdelenvervanging | Jaarlijks | Verbruiksartikelen, reserveonderdelen |
Softwarelicenties | Jaarlijks | $ 2.000 - $ 12.000 |
Opleiding | Indien nodig | $ 1.000 - $ 5.000 per werknemer |
Regelmatige zorg houdt automatische optische inspectiesystemen goed werken en controleren goed. Het negeren van onderhoud kan dure downtime veroorzaken.
Schaalbaarheid is een ander probleem dat mensen missen. Sommige AOI -machines kunnen niet bijhouden wanneer de productie groter wordt . Snelle lijnen hebben AOI -systemen nodig die elke dag duizenden planken kunnen controleren zonder te vertragen. Machines met flexibele hardware en software kunnen veranderen naarmate de behoeften groeien.
AOI -machines gemaakt voor schaalbaarheid gebruiken snelle camera's, slimme programma's en instellingen die u kunt wijzigen. Ze verwerken verschillende bordgroottes en lastige lay -outs. Deze systemen passen gemakkelijk in lijnen en vinden meteen defecten. Naarmate de productie groeit, blijven schaalbare AOI -machines snel en goed controleren. Ze registreren ook defecten en helpen het proces te verbeteren.
AOI -systemen die op schaal worden, helpen fabrieken goed om grote bestellingen in te vullen en de kwaliteit hoog te houden naarmate ze groter worden.
Veel mensen beginnen met het kijken naar de prijs bij het kiezen van een AOI -machine voor SMT -montage. Ze willen vaak de goedkoopste. Maar de echte waarde van een AOI -machine is meer dan alleen wat u in het begin betaalt. Deze machines kunnen veel kosten, maar ze helpen later geld te besparen. Ze maken kwaliteit beter en stoppen de verspilde tijd op de lijn. Problemen vroeg vinden betekent dat fabrieken niet zoveel boards hoeven te repareren of weg te gooien.
AOI -machines werken het beste in drukke fabrieken die veel hetzelfde maken. Op deze plaatsen loont het opzetten van de machine snel. Als een fabriek lang hetzelfde product maakt, krijgt het zijn geld sneller terug. De AOI -machine vindt vroeg problemen, zodat minder slechte boards doorgaan. Dit betekent meer goede boards en minder afval.
Tip: als een fabriek producten veel verandert of testruns maakt, kan het opzetten van de AOI -machine tijd doornemen. Het kan langer duren om uw geld in deze gevallen terug te krijgen.
Nieuwe AOI -machines hebben coole dingen zoals scherpe camera's en slimme AI -software. Deze dingen helpen meer problemen te vinden, maar zorgen ook dat de machine meer kost. Naarmate AOI -machines beter worden, kosten ze meer om te bezitten. Fabrieken moeten nadenken of de nieuwe functies de prijs waard zijn. Soms helpen de nieuwste dingen niet veel als u niet veel boards maakt of van producten vaak verandert.
Hier is een eenvoudige tabel om prijs en waarde weer te geven:
Factor | Goedkope AOI | High-end AOI |
Vooraf kosten | Lager | Hoger |
Nauwkeurigheid van defectdetectie | Fundamenteel | Advanced (AI, 3D, HD) |
Insteltijd | Korter | Langer (meer functies) |
Het beste voor | Kleine runs, eenvoudige PCB's | Massaproductie, complexe PCB's |
Langetermijn ROI | Gematigd | Hoog (in stabiele lijnen) |
Sommige AOI -machines gemaakt voor platte SMT -boards werken mogelijk niet goed met lastige builds. Dit kan een probleem zijn als een fabriek later nieuwe dingen wil maken. Nieuwere AOI -machines met AI en betere gegevenstools kunnen deze problemen oplossen en helpen meer geld terug te verdienen.
Kijk bij het kiezen van een AOI -machine niet alleen naar het prijskaartje. Denk na over hoe het bij uw werk past, hoe snel het zichzelf zal betalen en of het kan veranderen naarmate uw bedrijf groeit. De beste waarde komt van een machine die bij uw fabriek past en de kwaliteit blijft verbeteren.
Slimme kopers geven om totale waarde, niet alleen de prijs. De juiste AOI -machine kan geld besparen, betere boards maken en uw bedrijf helpen om lang te groeien.
AOI -machines zijn erg belangrijk bij het maken van consumentenelektronica. Bedrijven gebruiken ze om smartphones, tablets, laptops en wearables te controleren. AOI zoekt naar ontbrekende onderdelen, slecht solderen en dingen die niet goed zijn opgesteld. Deze machines helpen fabrieken veel producten te maken en de kwaliteit hoog te houden.
· Eén groot elektronicabedrijf heeft een AOI -systeem op zijn lijn gezet. Daarna had het bedrijf 30% minder producten teruggestuurd . Dit bespaarde hen elk jaar $ 2 miljoen.
· AOI vindt vroeg problemen, dus minder slechte producten gaan naar klanten. Dit helpt het merk te beschermen en zorgt ervoor dat klanten het bedrijf meer vertrouwen.
· AOI -machines helpen bedrijven ook op tijd te werken. Ze kunnen elk uur honderden boards controleren, zodat de lijn snel blijft bewegen.
Opmerking: AOI -systemen helpen elektronicamakers minder te verspillen en de eerste keer meer goede producten te krijgen.
Automotive -elektronica moet zeer veilig zijn en goed werken. AOI -systemen helpen autofabrikanten om gedrukte printplaten te controleren op besturingseenheden, sensoren en schermen. Deze machines zoeken naar soldeerbruggen, ontbrekende onderdelen en verkeerde polariteit. AOI controleert ook of belangrijke veiligheidsonderdelen op de juiste plaats zijn.
Autofabrikanten gebruiken AOI om strikte regels te volgen. AOI -machines geven gedetailleerde rapporten voor elk bord dat ze controleren. Deze rapporten helpen te vinden waar problemen zijn begonnen. Dit is belangrijk voor terugroepacties en het repareren van producten onder garantie.
AOI -systemen helpen ook wanneer fabrieken veel verschillende boards in kleine hoeveelheden maken. AOI -machines kunnen snel van baan veranderen en nog steeds goed controleren.
· AOI helpt autofabrieken minder uit te geven aan het repareren van fouten en maakt producten veiliger.
· Gegevens van AOI -controles helpen fabrieken te helpen om dingen te maken in het maken van dingen.
Het maken van medische hulpmiddelen moet precies en altijd hetzelfde zijn. AOI -systemen controleren dingen zoals contactlenzen, stents, insulinepennen en spuiten. Deze machines gebruiken speciale camera's, lichten en AI om kleine problemen te vinden.
· Intelgic schakelde van oude microscopen naar AI AOI -systemen voor het controleren van contactlenzen en stents. Het systeem maakt gebruik van scherpe lenzen, speciale lichten, 3D-geprinte houders en robots. AI vindt defecten, dus cheques zijn correcter en mensen maken minder fouten.
· Koya Medical begon AOI te gebruiken om zijn producten te controleren. Het systeem vond meer problemen dan mensen. Controles gingen van het duren van minuten tot slechts enkele seconden. Het bedrijf heeft in één week een stapel werk van drie maanden beëindigd en wil meer AOI-systemen gebruiken.
· Diep leren AOI -systemen controleren nu insulinepennen en spuiten . Deze systemen zorgen ervoor dat producten voldoen aan de FDA -regels door te kijken naar naaldtips en hoe plungers passen. Dovideq medische systemen maakten LightControl AOI voor endoscopen, met behulp van neurale netwerken om de kwaliteit te controleren tijdens het maken en repareren.
AOI -systemen helpen makers van medische hulpmiddelen regels te volgen en biedt veilige, goede producten aan patiënten.
Prototyping en kleine batchproductie zijn belangrijk in elektronica. Bedrijven gebruiken deze stappen om nieuwe ideeën te proberen of speciale producten te maken. Automated Optical Inspection (AOI) -systemen helpen mensen om boards snel en met goede resultaten te controleren.
AOI -machines geven snelle feedback tijdens prototyping. Ingenieurs kunnen problemen vroeg vinden en ze oplossen voordat ze meer boards maken. Dit bespaart zowel tijd als geld. AOI helpt teams ook om grote fouten te stoppen die later kunnen gebeuren.
Kleine batchbanen veranderen vaak veel. Elke groep boards kan er anders uitzien of nieuwe onderdelen gebruiken. AOI -systemen met slimme software kunnen deze wijzigingen aan. Werknemers kunnen in slechts enkele minuten nieuwe cheques instellen. Sommige AOI -machines gebruiken AI om nieuwe problemen en patronen te leren. Dit helpt wanneer teams werken met nieuwe of speciale ontwerpen.
Tip: AOI -systemen die gemakkelijk te programmeren zijn en het beste werk voor laboratoria en kleine batchlijnen.
Veel startups en laboratoria gebruiken AOI voor het controleren van kwaliteit. Ze hebben geen grote teams om boards met de hand te controleren. AOI -machines zoeken naar ontbrekende onderdelen, verkeerde richting en soldeerproblemen. Deze cheques helpen teams goede prototypes te geven aan klanten of beleggers.
Hier zijn enkele manieren waarop AOI helpt bij prototyping en kleine batchbanen:
· Snellere ontwerp iteratie: AOI geeft snelle feedback, zodat teams snel wijzigingen kunnen aanbrengen.
· Verminderde menselijke fout: machines vinden kleine problemen die mensen mogelijk niet zien.
· Betere documentatie: AOI maakt rapporten en foto's voor elk bord. Teams kunnen deze gebruiken om wijzigingen bij te houden en resultaten te delen.
· Kostenbesparingen: problemen vinden in het vroege stopzetting van dure oplossingen of verspilde planken.
AOI -voordeel | Impact op prototyping/kleine batch |
Snelle opstelling | Helpt bij veel ontwerpwijzigingen |
Hoge nauwkeurigheid | Zorg ervoor dat de testresultaten correct zijn |
Gegevensverzameling | Goed voor het volgen en controleren |
Gemakkelijke integratie | Past goed in kleine laboratoria of testlijnen |
AOI -systemen helpen kleine teams te werken als grote fabrieken. Ze brengen sterke kwaliteitscontroles voor elke stap van het bouwen. Dit betekent dat bedrijven nieuwe producten sneller en met minder problemen kunnen lanceren.
AOI -technologie geeft startups en uitvinders een grote boost. Ze kunnen testen, leren en beter worden zonder hun werk te vertragen.
De top 5 AOI-machines zijn omron VT-S530, Koh Young Zenith 2, Mirtec MV-6 Omni, Saki 3DI-LS2 en I.C.T-5146. Elk is goed in verschillende dingen zoals snelheid, nauwkeurigheid en slimme AI -tools. Elke SMT -lijn heeft iets anders nodig. Teams moeten naar de details kijken en nadenken over wat ze later misschien nodig hebben. Het is slim om een demo van het bedrijf te vragen voordat u koopt.
Tip: controleer de vergelijkingstabel om te zien welke AOI -machine bij uw doelen past. U kunt ook met experts praten of uw eigen verhalen delen voor meer hulp.
AOI betekent geautomatiseerde optische inspectie. Dit maakt gebruik van camera's en software om gedrukte printplaten te controleren. Het zoekt naar problemen terwijl de planken worden gemaakt.
3D AOI controleert hoe lang en gevormde onderdelen en soldeerverbindingen zijn. 2d Aoi maakt alleen platte foto's. 3D AOI vindt meer problemen en controleert beter.
Fabrieken gebruiken AI in AOI -machines om problemen beter te vinden. AI leert van oude cheques en maakt minder valse alarmen. Dit helpt producten beter te maken en bespaart tijd.
De meeste AOI -machines kunnen vele soorten PCB's controleren. Ze werken met enkele, dubbele en meerlagige boards. Sommige machines zijn beter voor grote of dikke planken.
Makers zeggen om elke dag AOI -machines schoon te maken en ze elke maand te controleren. Een professional zou ze een keer per jaar moeten bekijken. Regelmatige zorg houdt AOI -machines goed.
MES betekent productie -uitvoeringssysteem. AOI -machines met MES kunnen meteen controlegegevens delen. Dit helpt bij het volgen van problemen en maakt de hele lijn beter.
Nieuwe AOI -machines hebben eenvoudige software en AI om te helpen instellen. De meeste werknemers kunnen snel nieuwe controles beginnen, meestal in minder dan 30 minuten.
Fabrieken krijgen hun geld vaak in een of twee jaar terug. AOI -machines verlagen fouten, verlagen de bevestigingskosten en versnellen het werk. Dit bespaart in de loop van de tijd veel geld.
