Nederlands Aantal Bladeren:0 Auteur:Vinci Zhang Publicatie tijd: 2026-08-24 Oorsprong:aangedreven
SMT-splitsingsproblemen treden meestal op als tweecomponententapes niet correct zijn voorbereid, uitgelijnd, samengevoegd of correct worden ingevoerd. Een slechte las kan leiden tot tapescheiding, vastlopen van de feeder, verlies van componenten, onderbrekingen in de plaatsing en onverwachte productie-uitval. Bij SMT-assemblage met grote volumes kan zelfs een klein lasdefect de stabiliteit van het gehele materiaaltoevoerproces beïnvloeden.
De meest voorkomende SMT-splitsingsproblemen zijn te voorkomen. De sleutel is het begrijpen van de relatie tussen lasvoorbereiding, uitlijning van draagtape, verbindingssterkte, compatibiliteit van de feeder en bediening door de operator. Wanneer de fabriek de juiste apparatuur combineert met een gestandaardiseerd proces, kan het risico op defecten aan de splitsing van componenttape aanzienlijk worden verminderd.
In deze handleiding worden de meest voorkomende lasproblemen uitgelegd, hoe u praktische problemen met SMT-lasverbindingen kunt oplossen en hoe u herhaalde storingen tijdens automatische of handmatige materiaalwisseling kunt voorkomen.
Inhoudsopgave
Een SMT-verbinding is een kleine verbinding, maar moet betrouwbaar functioneren in een snel bewegende feeder. De aangesloten tape moet de juiste richting, breedte, steek, pocketpositie en mechanische sterkte behouden terwijl hij door het invoerpad gaat.
Als een onderdeel van het proces onjuist is, kan de verbinding onmiddellijk mislukken of enkele minuten later een probleem veroorzaken. Een verbinding kan er bijvoorbeeld veilig uitzien wanneer deze is gemaakt, maar losraakt na herhaaldelijk trekken door de feeder. Het kan zijn dat een andere las verbonden blijft, maar voldoende dikte of verkeerde uitlijning creëert om een voedingsstoring te veroorzaken.
De laskwaliteit is niet afhankelijk van één handeling alleen. Het wordt beïnvloed door de staat van de oude tape, de staat van de nieuwe tape, de snijmethode, de uitlijningspositie, het verbindingsmateriaal, het ontwerp van de feeder en de manier waarop de operator hanteert.
Dit betekent dat het oplossen van problemen zich niet alleen op de zichtbare verbinding mag concentreren. Als hetzelfde probleem zich herhaaldelijk voordoet, moet de fabriek het volledige proces beoordelen, van de voorbereiding van de haspel tot het gebruik van de feeder.
Operators voeren vaak rollenwisselingen uit tijdens drukke productieperiodes. Wanneer meerdere feeders tegelijkertijd aandacht nodig hebben, kan de operator de voorbereiding van de tape overhaasten of een verificatiestap overslaan. Vermoeidheid en verschillen tussen ploegendiensten kunnen ook tot inconsistente resultaten leiden.
Automatische apparatuur kan een deel van deze variatie verminderen, maar neemt de noodzaak van goede training en procesbeheersing niet weg. Een betrouwbare lasbewerking moet gemakkelijk te volgen zijn, zelfs als de productievraag hoog is.
Een las die met één feeder werkt, presteert mogelijk niet even goed met een ander type feeder. Verschillen in het tapepad, de geleidingsstructuur, het hanteren van de afdektape en de speling kunnen van invloed zijn op de manier waarop de verbinding door de feeder beweegt.
Om deze reden moet een las altijd onder daadwerkelijke productieomstandigheden worden getest. Visuele inspectie alleen kan niet bevestigen dat een joint correct wordt doorgevoerd bij normale lijnsnelheid.
Verkeerde uitlijning van tape is een van de meest voorkomende SMT-splitsingsproblemen. Dit gebeurt wanneer de oude en nieuwe dragertapes niet in dezelfde richting zijn geplaatst of niet correct zijn uitgelijnd voordat ze worden samengevoegd.
Een verkeerde uitlijning kan van invloed zijn op de taperand, de pocketpositie, de gaten in de tandwielen of de componentafstand. Wanneer de feeder de aangesloten tape naar voren trekt, kan de verbinding ongelijkmatig bewegen of tegen het geleidingspad blijven haken.
Veelvoorkomende symptomen van een verkeerde uitlijning van de tape zijn onder meer weerstand van de feeder, ongelijkmatige beweging van de tape, intermitterende invoeralarmen en een las die zijwaarts verschuift terwijl deze door de feeder gaat. Het kan de operator ook opvallen dat de taperand niet recht is nadat de verbinding is voltooid.
In sommige gevallen blijft de feeder bewegen, maar wordt de positie van de componentzak instabiel. Dit kan leiden tot gemiste picks of plaatsingsfouten in plaats van tot een onmiddellijke machinestop.
De twee tapes zijn niet op dezelfde middellijn geplaatst.
De tape-uiteinden werden onder verschillende hoeken afgesneden.
De operator heeft banden met verschillende oriëntaties samengevoegd.
De positioneringsgeleider werd niet correct gebruikt.
De tapebreedte was niet compatibel met het lasgereedschap.
De rand van de dragertape was vóór het verbinden beschadigd.
Alvorens samen te voegen, moeten operators de taperichting, randpositie en zakoriëntatie bevestigen. De oude en nieuwe tapes moeten in de machinegeleider worden geplaatst volgens het gedefinieerde referentiepunt, en niet alleen op het oog worden uitgelijnd.
Gebruik indien mogelijk een lasmachine met een stabiele positioneringsmal of uitlijningsgeleider. De geleider moet beide tapes stevig vasthouden terwijl de verbinding wordt gemaakt. Fabrieken moeten ook een eenvoudige visuele inspectiestandaard definiëren voor rechtheid, randpositie en taperichting.
Als de verkeerde uitlijning aanhoudt na de training van de operator, test dan het proces met verschillende tapeleveranciers en tapebreedtes. Het probleem kan worden veroorzaakt door de variatie in de afmetingen van de draagband en niet alleen door de bediening door de operator.
Een zwakke lasverbinding kan loskomen terwijl de feeder aan de tape trekt. Dit is een ernstige vorm van falen bij het splitsen van componententape, omdat hierdoor de continuïteit van het materiaal wordt verbroken en de feeder onverwachts kan stoppen.
De verbinding kan direct na het splitsen, tijdens het laden van de feeder, of nadat de aangesloten tape al een deel van het feederpad heeft gepasseerd, loskomen. Een vertraagde scheiding is bijzonder moeilijk te diagnosticeren, omdat de splitsing in eerste instantie acceptabel lijkt.
Tekenen van een zwakke las zijn onder meer het loskomen van de tape, los verbindingsmateriaal, een open verbinding of een feeder die plotseling stopt nadat het laspunt het invoermechanisme bereikt. Operators kunnen tijdens inspectie ook ontdekken dat de nieuwe haspel is losgekoppeld van de oude tape.
Als de verbinding in de feeder losraakt, moet de operator mogelijk de tape verwijderen, het pad van de feeder vrijmaken, de haspel opnieuw aansluiten en het materiaal opnieuw verifiëren. Dit zorgt voor meer stilstand dan bij een normale haspelwisseling.
Onvoldoende verbindingsdruk.
Verkeerd of beschadigd lasmateriaal.
Stof, olie of resten op het tape-oppervlak.
Ongelijke of beschadigde tape-uiteinden.
Onjuiste overlap tussen de twee banden.
Splicingmateriaal dat niet past bij het tapetype.
Overmatige trekkracht van de feeder.
De uiteinden van de tape moeten schoon, vlak en vrij van vervuiling zijn voordat ze worden samengevoegd. Operators moeten het juiste lasmateriaal gebruiken en de aanbevolen positie en overlap volgen. Als de machine druk of hitte uitoefent, moeten de instellingen worden gecontroleerd volgens de gebruikte tape en verbindingsmethode.
Fabrieken moeten tijdens de procesvalidatie een eenvoudige trek- of handlingcontrole uitvoeren. Het doel is niet om overmatige kracht uit te oefenen, maar om te bevestigen dat het gewricht veilig blijft tijdens normale beweging van de tape.
Voor de productie van grote volumes kan een automatische lasmachine de consistentie van de verbinding helpen verbeteren door de positie van de tape en de verbindingsactie te controleren. De automatische SMT-tape-splitsingsoplossing kan worden geëvalueerd wanneer de fabriek meer herhaalbare haspelwisselprestaties nodig heeft.
Er ontstaat een lasstoring wanneer het aangesloten gedeelte niet soepel door de aanvoer kan passeren. De feeder kan stoppen, een alarm genereren of abnormale weerstand vertonen wanneer de las de geleider, het tandwiel of het tapepad bereikt.
Dit probleem komt vaak voor als de las te dik, ongelijkmatig of niet goed uitgelijnd is of niet geschikt is voor de specifieke feeder. Een verbinding kan mechanisch sterk zijn, maar toch falen omdat de vorm ervan niet overeenkomt met de speling van de feeder.
Typische symptomen zijn onder meer een plotselinge stop van de feeder, een storingsalarm, onregelmatige tapedoorvoer of een las die gevouwen of beschadigd raakt in de feeder. In sommige gevallen blijft de aanvoermotor proberen de tape door te voeren, terwijl de positie van de component niet correct beweegt.
Herhaaldelijke storingen op dezelfde invoerpositie kunnen duiden op een invoerspecifiek probleem. Storingen die bij veel feeders optreden, kunnen duiden op een breder probleem met het lasproces.
De las is te dik voor het invoerpad.
De voeg heeft een oneffen rand of een verhoogd gedeelte.
De tapebreedte komt niet overeen met de instellingen van de feeder.
Het lasmateriaal strekt zich uit voorbij de taperand.
De invoergeleider is vuil of beschadigd.
De las werd in de verkeerde richting geladen.
De uiteindelijke las moet vlak en schoon zijn, en er mag geen onnodig materiaal in het invoerpad uitsteken. Operators moeten buitensporige overlapping of verbindingsmateriaal vermijden dat een omvangrijke verbinding creëert.
Test vóór de volledige productie de las door het daadwerkelijke feedermodel op normale bedrijfssnelheid. Controleer de beweging voor en na het laspunt. Deze test moet worden herhaald voor de tapebreedtes en componenttypen die het meest worden gebruikt.
Onderhoud van de voerbak is ook belangrijk. Stof, lijmresten en versleten geleidingsonderdelen kunnen ervoor zorgen dat een feeder minder tolerant is ten aanzien van lasvariaties. Bij een goed probleemoplossingsproces moeten zowel de las als de toestand van de feeder worden gecontroleerd.
Een ander veelvoorkomend probleem doet zich voor wanneer de nieuwe haspel in de verkeerde richting wordt geladen of de draagtape wordt omgekeerd voordat deze wordt gesplitst. De tapes zijn mogelijk nog steeds samengevoegd, maar de feeder kan de componenten niet correct aanleveren.
Een onjuiste richting kan ertoe leiden dat de componentzakken de verkeerde kant op wijzen, dat de afdektape niet goed beweegt of dat de gaten in het tandwiel niet in het invoermechanisme passen.
Symptomen zijn onder meer het niet oppakken van componenten, achterwaartse beweging van de tape, alarmen van de feeder, blootliggende componenten in de verkeerde positie of een las die correct lijkt maar niet in de feeder kan worden geladen.
Omdat de tape er nog steeds fysiek verbonden uit kan zien, kan dit probleem worden aangezien voor een fout in de feeder of plaatsingsmachine. Operators moeten de richting van de tape controleren voordat ze de machine afstellen of de feeder vervangen.
De nieuwe haspel is in de verkeerde richting geplaatst.
De tape werd omgedraaid voordat hij werd samengevoegd.
De operator heeft de oude en nieuwe taperichtingen niet vergeleken.
Soortgelijke uitziende molens veroorzaakten verwarring.
In de werkinstructie was geen richtingscontrole opgenomen.
Gebruik een duidelijke taperichtingmarkering op het lasstation. Operators moeten de nieuwe tape vergelijken met de lopende tape voordat ze worden samengevoegd en bevestigen dat de componentzakken, tandwielgaten en afdektape in de juiste richting wijzen.
Materiaallabels en feedertoewijzingen moeten ook gemakkelijk leesbaar zijn. Wanneer meerdere rollen op elkaar lijken, kan barcodecontrole of materiaalverificatie het risico op onjuist laden verkleinen.
Een standaardwerkinstructie zou een richtingscontrole als vereiste stap moeten omvatten, in plaats van dit aan het geheugen van de operator over te laten.
Sommige splitsingen blijven verbonden, maar zorgen nog steeds voor een onstabiele componenttoevoer. De verbinding kan door de feeder gaan, maar de steek van de component, de zakpositie of de tapebeweging worden inconsistent nabij het verbindingspunt.
Dit type probleem kan de nauwkeurigheid van de plaatsing beïnvloeden en kan moeilijker te identificeren zijn dan een volledige papierstoring. De lijn kan blijven draaien terwijl er af en toe ophaalfouten of alarmen voor de plaatsing van componenten optreden.
Operators kunnen gemiste picks, lege zakken, onregelmatige tapedoorvoer of een plaatsingskop waarnemen die in de buurt van het lasgebied pauzeert. In sommige gevallen vertonen alleen bepaalde componenten of feederposities het probleem.
Als het probleem af en toe optreedt, is het belangrijk om vast te leggen wanneer het zich voordoet en of het altijd verband houdt met het splitsingspunt. Deze informatie kan helpen een verbindingsprobleem te onderscheiden van een feeder- of componentprobleem.
De plaatsingsmachine verwacht dat de componenten op een voorspelbare ophaallocatie aankomen. Als de tape ongelijkmatig beweegt of als de las de effectieve toonhoogte verandert, wordt het onderdeel mogelijk niet correct weergegeven.
Dit kan van invloed zijn op het SMT pick-and-place-systeem, zelfs als de machine zelf normaal functioneert. Stabiele componenttoevoer is daarom een belangrijk onderdeel van de kwaliteitscontrole van de plaatsing.
Gebruik lasmaterialen en verbindingsmethoden die de vlakheid en beweging van de tape behouden. Plaats de verbinding niet te dicht bij een beschadigde zak en gebruik geen tapegedeelte met uitgerekte of vervormde tandwielgaten.
Wanneer u een splitsingsproces valideert, voert u voldoende tape door de feeder om de daadwerkelijke overgang te observeren. Een korte handmatige controle op het lasstation is niet voldoende om een stabiel plaatsingsgedrag te bevestigen.
Het laden van verkeerd materiaal is geen mechanische lasfout, maar wel een van de ernstigste problemen bij het verwisselen van haspels. Het kan zijn dat de tape correct wordt samengevoegd terwijl het verkeerde onderdeel in de productielijn wordt geïntroduceerd.
Dit kan leiden tot onjuiste plaatsing, problemen met de productkwaliteit, herbewerking, materiaalverspilling en moeilijke traceerbaarheidsonderzoeken.
Er kan verkeerd materiaal worden geselecteerd omdat soortgelijke rollen bij elkaar worden opgeslagen, etiketten moeilijk leesbaar zijn of de operator onder tijdsdruk werkt. Het risico wordt groter bij productie met een hoge mix, waarbij veel onderdeelnummers op dezelfde lijn kunnen worden gebruikt.
Een ander risico doet zich voor als er van tevoren een vervangende haspel wordt voorbereid, maar deze niet duidelijk wordt geïdentificeerd. De operator mag ervan uitgaan dat de haspel correct is zonder een goede controle uit te voeren.
Gebruik barcodescanning of een gedefinieerd materiaalverificatieproces in twee stappen wanneer de productieomgeving een sterkere traceerbaarheid vereist. Het onderdeelnummer, de positie van de aanvoer en de werkorder moeten worden gecontroleerd voordat de las wordt voltooid.
Vervangende haspels moeten worden klaargezet volgens het productieplan en duidelijk gescheiden van ongebruikte of geretourneerde materialen. Dit vermindert de verwarring tijdens drukke omstelperiodes.
Materiaalverificatie moet worden behandeld als onderdeel van het splitsingsproces. Een snelle las is geen succesvolle omschakeling als daarbij het verkeerde onderdeel in de feeder wordt geïntroduceerd.
Inconsistente laskwaliteit komt vaak voor wanneer het proces sterk afhankelijk is van handmatige verwerking. Twee operators kunnen hetzelfde gereedschap gebruiken, maar verbindingen maken met verschillende uitlijning, druk, overlap of verbindingssterkte.
Hierdoor ontstaat een instabiel productieproces. Het kan zijn dat de lijn tijdens de ene ploegendienst normaal functioneert, maar tijdens een andere ploegendienst meer feederproblemen ondervindt.
Variatie bij de machinist kan voortkomen uit een onvolledige training, onduidelijke werkinstructies, andere persoonlijke gewoonten, vermoeidheid of het gebruik van verschillende gereedschappen. Het kan ook gebeuren als het proces de acceptabele uitlijning van de tape of het uiterlijk van de las niet duidelijk definieert.
Als de fabriek de operators alleen maar vertelt "de banden veilig aan elkaar te koppelen", kan het zijn dat iedereen de instructie anders interpreteert. Een beter proces beschrijft de exacte stappen en de kwaliteitscriteria die moeten worden gecontroleerd.
Maak een visuele werkinstructie die de juiste taperichting, snijpositie, overlap, plaatsing van het verbindingsmateriaal en eindinspectiepunten weergeeft. Gebruik waar mogelijk voorbeeldafbeeldingen of goedgekeurde referentieverbindingen.
De training moet zowel normale werking als veelvoorkomende foutvoorbeelden omvatten. Operators moeten weten hoe ze een zwakke verbinding, een oneffen rand, een omgekeerde tape en een las die niet geschikt is voor de feeder kunnen herkennen.
Voor lijnen waarbij de rollen regelmatig worden vervangen, kunt u overwegen om te upgraden naar automatische apparatuur. De handmatige versus automatische splitsingsvergelijking kan productieteams helpen evalueren of automatisering de operatorafhankelijke variatie zou verminderen.
Wanneer een las kapot gaat, is de snelste oplossing niet altijd het vervangen van de gehele haspel of het aanpassen van de plaatsingsmachine. Een gestructureerd probleemoplossingsproces helpt bij het identificeren van de werkelijke oorzaak en voorkomt dat hetzelfde probleem terugkeert.

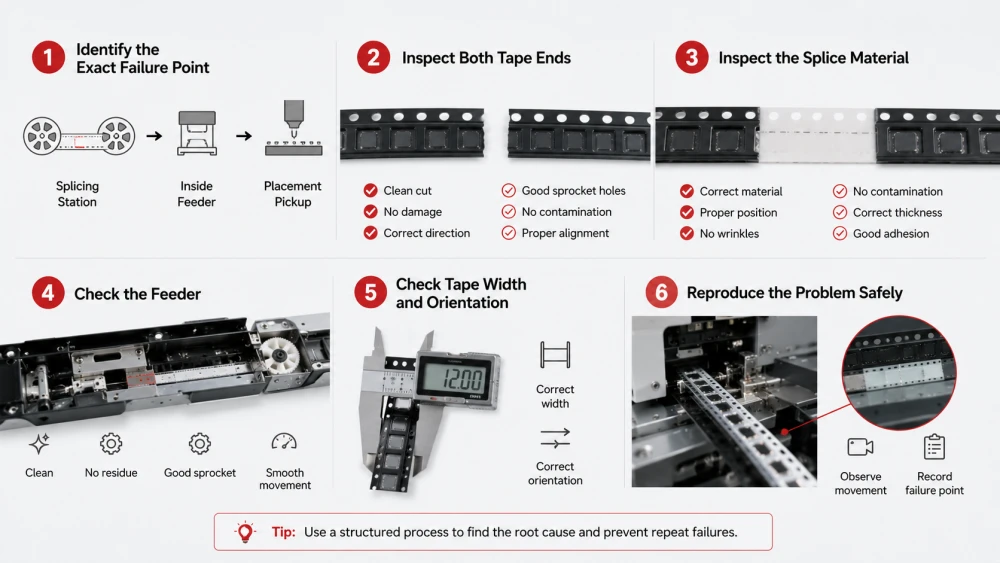

De volgende stappen kunnen worden gebruikt voor het praktisch oplossen van problemen met SMT-lasverbindingen.
Bepaal eerst waar het probleem zich voordoet. Mislukt de las bij het lasstation, tijdens het laden van de feeder, in de feeder of in de buurt van de plaatsingsophaalpositie?
De locatie biedt een belangrijke aanwijzing. Een verbinding die loslaat vóór belasting duidt op een verbindingsprobleem. Een verbinding die vastloopt in de feeder duidt op problemen met de dikte, uitlijning of compatibiliteit. Een gewricht dat erdoorheen gaat maar pick-upfouten veroorzaakt, kan wijzen op instabiliteit van de toonhoogte of de bandbeweging.
Controleer of de oude en nieuwe tapes netjes zijn afgesneden en of de tape beschadigde randen, uitgerekte tandwielgaten, vervuiling of vervorming heeft.
Inspecteer niet alleen het zichtbare oppervlak. Controleer de richting van de tape, de positie van de zak, de toestand van de afdektape en de uitlijning van de randen. Een klein defect vóór de verbinding kan de verbinding aantasten nadat deze is voltooid.
Controleer of het juiste verbindingsmateriaal is gebruikt en of dit binnen het aanbevolen gebied ligt. Let op losse randen, rimpels, vervuiling, overmatige dikte of onvolledige hechting.
Als hetzelfde materiaal herhaaldelijk problemen oplevert, test dan een ander goedgekeurd verbindingsmateriaal of controleer de machine-instellingen. Het verbindingsmateriaal moet overeenkomen met de omstandigheden van de tape en de feeder.
Inspecteer het invoerpad op stof, lijmresten, beschadigde geleiders, versleten tandwielen of abnormale weerstand. Voer een bekende goede tape door de feeder om te controleren of de feeder zelf correct werkt.
Deze vergelijking is nuttig omdat hierdoor splitsingsfouten worden gescheiden van feederfouten. Als een tape waarvan u zeker weet dat hij goed is, ook vastloopt, moet de feeder mogelijk worden gereinigd, afgesteld of onderhouden.
Controleer of de tapebreedte overeenkomt met de feeder en of de oude en nieuwe tapes in de juiste richting wijzen. Een verkeerde breedte of omgekeerde tape kan symptomen veroorzaken die lijken op een mislukte verbinding.
Documenteer de tapebreedte, het componenttype, het feedermodel en de positie van de productielijn. Deze informatie helpt bij het identificeren van patronen als het probleem zich herhaaldelijk voordoet.
Als het probleem zich af en toe voordoet, reproduceer het dan met een gecontroleerde testrol in plaats van te wachten op de volgende productiefout. Observeer de las terwijl deze door de feeder gaat en noteer het punt waar de beweging instabiel wordt.
Ga niet door met het uitvoeren van een bekende slechte las als deze de feeder kan beschadigen of een risico voor de productkwaliteit kan opleveren. Gecontroleerd testen is veiliger en levert doorgaans betere diagnostische informatie op.
Preventie is effectiever dan herhaald herstel. Een sterk preventieprogramma combineert de juiste uitrusting, standaardwerk, training van operators, materiaalcontrole, voeronderhoud en prestatiemonitoring.
In de werkinstructie moet elke stap worden uitgelegd, van de voorbereiding van de oude haspel tot de verificatie van de feeder. Het moet laten zien waar de tape moet worden geplaatst, hoe de richting kan worden bevestigd, hoe het verbindingsmateriaal moet worden aangebracht en hoe de uiteindelijke verbinding moet worden geïnspecteerd.
De instructie moet ook bepalen wat er moet gebeuren als de tape beschadigd is, het verkeerde materiaal wordt gevonden of de las niet aan de visuele standaard voldoet. Duidelijke beslissingsregels verminderen de improvisatie tijdens de productie.
Goedgekeurde referentiemonsters helpen operators het verschil te begrijpen tussen een acceptabele las en een defecte las. Monsters kunnen de juiste uitlijning, vlakheid, randpositie, overlap en plaatsing van verbindingsmateriaal weergeven.
Referentiemonsters zijn vooral nuttig voor het trainen van nieuwe operators en het handhaven van consistente normen tijdens verschillende diensten.
Inspecteer zowel de oude als de nieuwe tape voordat u deze aansluit. Controleer op beschadigde randen, vervuiling, vervorming, ontbrekende zakken en slechte staat van de afdektape. Ga er niet van uit dat elk tape-uiteinde geschikt is om te splitsen.
Als de tape beschadigd is, knip deze dan af tot een schoon gedeelte of volg de door de fabriek goedgekeurde herstelprocedure. Beginnen met een slecht tape-uiteinde vergroot de kans op gewrichtsfalen.
Regelmatige reiniging en onderhoud zorgen ervoor dat het positionerings- en verbindingsproces stabiel blijft. Verwijder tapefragmenten, stof en lijmresten van de werkplek volgens de instructies van de machineleverancier.
Controleer snijonderdelen, geleidingen, sensoren en drukmechanismen met gedefinieerde intervallen. Een machine die geleidelijk de uitlijningsnauwkeurigheid verliest, kan meer storingen veroorzaken voordat het probleem duidelijk wordt.
De laskwaliteit kan een vuile of beschadigde feeder niet compenseren. Het onderhoud van de feeder omvat onder meer het reinigen van het tapepad, het controleren van de beweging van de geleider, het inspecteren van de tandwielen en het beoordelen van abnormale doorvoerweerstand.
Fabrieken moeten registreren of splitsingsgerelateerde alarmen geconcentreerd zijn op specifieke feedermodellen of -posities. Deze informatie kan problemen met het onderhoud van apparatuur aan het licht brengen die ten onrechte aan het lasproces worden toegeschreven.
Houd feederstops, tapescheidingen, storingslocaties, incidenten met verkeerd materiaal en nabewerkingen door de operator verband met het wisselen van de haspel bij. De gegevens moeten indien mogelijk de tapebreedte, het componenttype, de positie van de feeder, de operator en de ploeg omvatten.
Regelmatige evaluatie helpt de fabriek terugkerende oorzaken te identificeren. Het laat ook zien of een apparatuurupgrade of procesverandering meetbare verbetering oplevert.
Automatisering is geen oplossing voor elk verbindingsprobleem, maar kan wel de variatie verminderen die veel storingen veroorzaakt. Dit is vooral handig wanneer de fabriek regelmatig de haspelwissels uitvoert, meerdere ploegendiensten draait of moeite heeft met het handhaven van een consistente handmatige laskwaliteit.
Automatische apparatuur kan helpen de banden te positioneren volgens een herhaalbare referentie. Dit vermindert verkeerde uitlijning veroorzaakt door handplaatsing en maakt de uiteindelijke verbinding consistenter voor alle operators.
Een machine kan helpen bij het controleren van de verbindingsdruk, positie of volgorde. Dit vermindert de kans op zwakke gewrichten veroorzaakt door ongelijkmatig handmatig hanteren.
Automatisering zorgt voor een duidelijker proces voor training en auditing. Operators volgen dezelfde machineworkflow en supervisors kunnen problemen beoordelen aan de hand van een gedefinieerde bedieningsvolgorde.
Fabrieken die automatisering evalueren, moeten de apparatuur nog steeds testen met echte tapes en feeders. Een geschikte machine moet passen bij de productiematerialen en het benodigde omschakelingsproces ondersteunen.

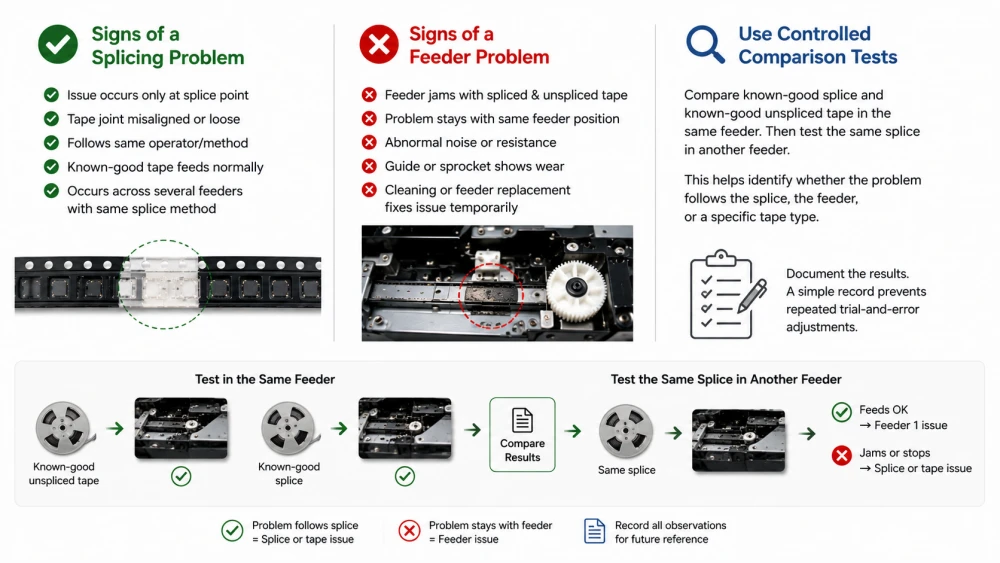

Lasfouten en voedingsfouten kunnen vergelijkbare symptomen veroorzaken, dus de diagnose moet systematisch zijn. Het vervangen van de lasmethode als het echte probleem een versleten feeder is, zal het probleem niet oplossen.
Het probleem treedt alleen op wanneer de tape het verbindingspunt bereikt.
De tapeverbinding is zichtbaar niet goed uitgelijnd of zit los.
Het probleem volgt dezelfde splitsingsoperator of -methode.
Bekende goede tape wordt normaal door dezelfde feeder gevoerd.
Het probleem doet zich voor bij verschillende feeders die dezelfde splitsingsmethode gebruiken.
De feeder loopt vast met zowel gesplitste als ongesplitste tape.
Het probleem blijft bij dezelfde feederpositie.
De feeder maakt abnormaal geluid of weerstand.
De geleider of het tandwiel vertoont zichtbare slijtage.
Schoonmaken of vervangen van de feeder lost het probleem tijdelijk op.
De nuttigste test is het vergelijken van een bekende goede splitsing en een bekende goede ongesplitste tape in dezelfde feeder. Test vervolgens dezelfde las in een andere feeder. Dit helpt bij het identificeren of het probleem de splitsing, de feeder of een specifiek tapetype veroorzaakt.
Documenteer de resultaten in plaats van te vertrouwen op het geheugen. Een eenvoudig overzicht van probleemoplossing kan herhaalde aanpassingen via vallen en opstaan voorkomen.
De meest voorkomende SMT-splitsingsproblemen zijn onder meer een verkeerde uitlijning van de tape, zwakke verbindingen, vastlopen van de feeder, een onjuiste taperichting, onstabiele invoer van componenten, het laden van verkeerd materiaal en een inconsistente uitvoering door de operator. Deze problemen kunnen leiden tot productiestilstand, feederalarmen, verspilling van componenten en risico"s voor de plaatsingskwaliteit.
Effectieve preventie begint met een schone tapevoorbereiding, nauwkeurige uitlijning, geschikte verbindingsmaterialen, controles op de compatibiliteit van de feeder, standaardwerkinstructies en regelmatig onderhoud van de machine en de feeder. Wanneer er zich een probleem voordoet, gebruikt u gestructureerde SMT-probleemoplossing voor lasverbindingen om vast te stellen of de oorzaak de las, de feeder, het materiaal of de bedieningsmethode is.
Voor fabrieken met veelvuldig wisselen van rollen of een hoge productiedruk kan een automatisch lassysteem de herhaalbaarheid verbeteren en de variaties die afhankelijk zijn van de operator verminderen. Het volledige proces moet worden beschouwd als onderdeel van de bredere SMT-materiaalwisselstrategie.
Door splitsingsgerelateerde fouten te monitoren en de hoofdoorzaken ervan te corrigeren, kunnen SMT-fabrikanten de splitsingsfouten van componenttape verminderen , de stabiliteit van de feeder verbeteren en een betrouwbaardere toevoer van componenten naar de plaatsingslijn handhaven.
De meest voorkomende SMT-lasproblemen zijn een verkeerde uitlijning van de tape, zwakke of gescheiden lasverbindingen, vastlopen van de feeder, een onjuiste taperichting, onstabiele toevoer van componenten, het laden van verkeerd materiaal en een inconsistente laskwaliteit tussen operators. Deze problemen kunnen worden veroorzaakt door een slechte voorbereiding van de tape, onjuist verbindingsmateriaal, de staat van de feeder, een bedieningsfout of incompatibiliteit tussen de las en de feeder.
Een SMT-lasverbinding kan defect raken in de feeder omdat deze te dik, zwak, verkeerd uitgelijnd, vervuild of ongeschikt is voor het feederpad. De verbinding kan ook bezwijken als de rand van de dragertape beschadigd is of als het verbindingsmateriaal niet correct is aangebracht. Test de verbinding met de eigenlijke feeder en inspecteer zowel de verbinding als de feederconditie tijdens het oplossen van problemen.
Het falen van de verbinding van componenttape kan worden voorkomen door schone en onbeschadigde tape-uiteinden te gebruiken, de tapes nauwkeurig uit te lijnen, geschikt verbindingsmateriaal te selecteren, de richting van de tape te controleren en de las via de eigenlijke feeder te testen. Standaardwerkinstructies, training van operators, regelmatig onderhoud en automatische lasapparatuur kunnen de herhaalbaarheid verder verbeteren.
Om problemen met een SMT-verbinding op te lossen, moet u eerst vaststellen waar de fout optreedt. Inspecteer de tape-uiteinden, het verbindingsmateriaal, de taperichting, de voegdikte en de uitlijning. Controleer vervolgens de feeder op vervuiling, slijtage of abnormale weerstand. Vergelijk de problematische las met een bekende goede las en noteer de tapebreedte, de positie van de aanvoer, het componenttype en de bedrijfsomstandigheden.
Een automatische SMT-lasmachine kan veel problemen verminderen die worden veroorzaakt door handmatige uitlijning, inconsistente verbindingsdruk en variatie door de operator, maar kan niet elke storing voorkomen. Verkeerde materialen, beschadigde tape, ongeschikte omstandigheden bij de invoer, slecht onderhoud of verkeerde machine-instellingen kunnen nog steeds problemen veroorzaken. Automatisering werkt het beste in combinatie met materiaalverificatie, training en feederonderhoud.
