Ja, SMT-lasmachines kunnen verschillende tapebreedtes ondersteunen, maar niet elke machine ondersteunt hetzelfde bereik of doet dit even goed. De compatibiliteit van de tapebreedte is afhankelijk van de positioneringsstructuur van de machine, de uitlijningsmethode, de feederinterface en de stabiliteit van de las zelf. Als de machine is ontworpen voor slechts één smal tapebereik, kan deze goed werken in een beperkt proces, maar niet voldoen aan de bredere productiebehoeften.
Voor fabrieken die veel typen componenten verwerken, is het belangrijk om de compatibiliteit van de bandbreedte van SMT-lasmachines te begrijpen voordat u apparatuur koopt. Een machine die slechts op een deel van uw materiaalassortiment past, kan omstelvertragingen, aanvoerproblemen en onnodig handmatig werk veroorzaken. Een machine met bredere tape-ondersteuning kan daarentegen geschikt zijn voor meer invoerposities, meer componenttypen en meer productiescenario's.
In deze handleiding wordt uitgelegd hoe verschillende tapebreedtes het lassen beïnvloeden, wat compatibiliteit in de praktijk betekent en hoe u kunt beslissen of een machine de materialen kan ondersteunen die op uw lijn worden gebruikt. Het laat ook zien hoe de keuze van de tapebreedte de stabiliteit van de feeder en de downstream-prestaties in de pick-and-place-machinefase kan beïnvloeden .
Het korte antwoord is ja, een SMT-lasmachine kan verschillende tapebreedtes ondersteunen. Het nuttiger antwoord is dat het alleen de breedtes kan ondersteunen die passen bij het fysieke ontwerp en de werkwijze. Breedteondersteuning is niet onbeperkt. Elke lasmachine heeft een compatibiliteitsbereik en de machine moet worden afgestemd op de haspelgroottes die in de echte productie worden gebruikt.
Sommige machines zijn gebouwd voor gewone smalle tapes. Anderen ondersteunen een breder assortiment en zijn ontworpen om flexibelere productielijnen te beheren. Als uw fabriek veel componentfamilies verwerkt, moet de ondersteuning van de tapebreedte een van de eerste dingen zijn die worden gecontroleerd tijdens de evaluatie van de apparatuur.
Veel kopers kijken alleen naar de maximale breedte die in de brochure staat vermeld. Dat aantal is belangrijk, maar vertelt niet het hele verhaal. Een machine kan ondersteuning bieden voor meerdere tapebreedtes, maar toch op bepaalde breedtes beter presteren dan andere. De echte test is of het de tapes netjes kan splitsen, nauwkeurig kan uitlijnen en de feeder ze daarna soepel kan laten verplaatsen.
Met andere woorden: breedteondersteuning gaat niet alleen over het fysiek aanbrengen van de tape. Het gaat er ook om of de machine een stabiele verbinding kan produceren die de echte productieomstandigheden overleeft.
Smalle tapes zijn doorgaans gevoeliger voor uitlijning en verbindingskwaliteit. Bredere tapes zijn wellicht gemakkelijker op hun plaats te houden, maar kunnen een groter oppervlak, meer stijfheid of meer druk op het verbindingspunt creëren. Daarom moet de machine overeenkomen met het tapegedrag, en niet alleen met het nummer van de tapebreedte.
Dit is de reden waarom een machine die één tapebreedte heel goed verwerkt, mogelijk andere armaturen of instellingen nodig heeft voor een andere breedte. Goede compatibiliteit betekent dat de machine betrouwbaar blijft over de breedtes die er het meest toe doen in uw productiestroom.

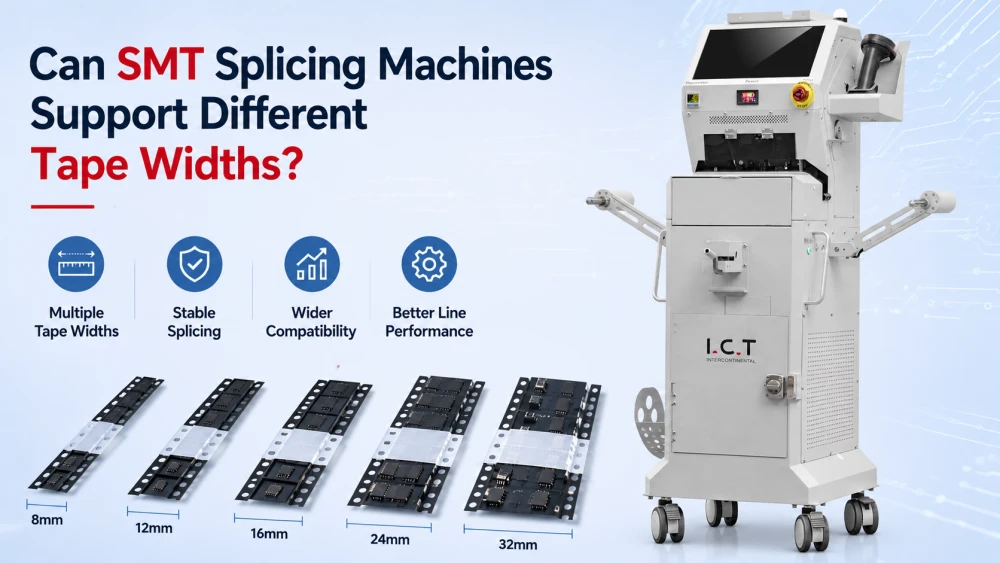

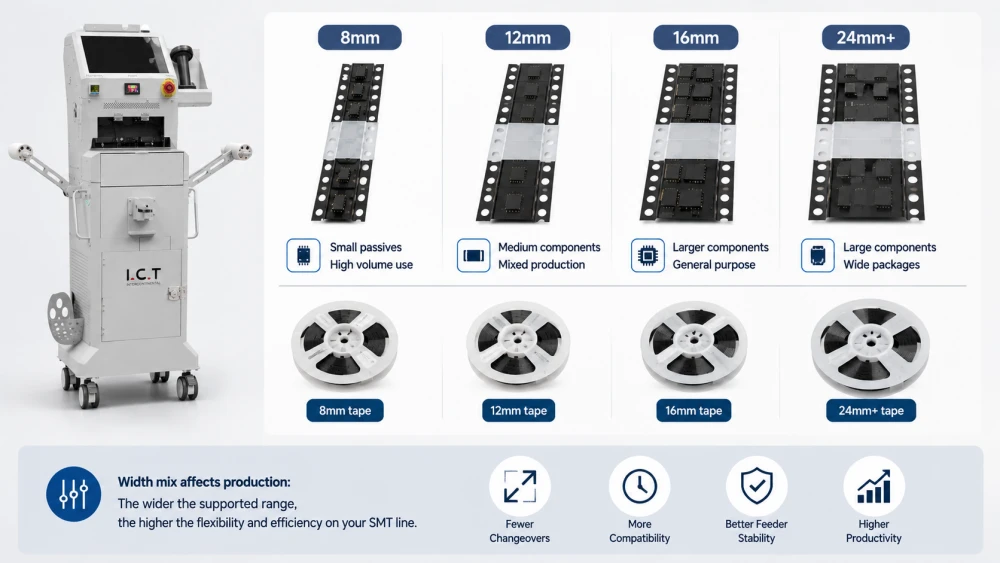

Om de compatibiliteit goed te kunnen beoordelen, moet je weten welke breedtes eigenlijk gebruikelijk zijn bij de SMT-productie. De meeste fabrieken gebruiken niet slechts één tapebreedte. Ze gebruiken verschillende breedtes voor verschillende componenttypen, feederposities en productfamilies.
Daarom moet een echte beoordeling van de breedte van de componenttape beginnen met uw materiaallijst, en niet met de machinebrochure. Zodra u uw gebruikelijke breedtes kent, kunt u deze vergelijken met het bereik en het invoergedrag van de machine.
8 mm is een van de meest gebruikte breedtes in SMT omdat veel kleine passieve componenten in smalle draagtape zijn verpakt. Deze breedte komt vaak voor op lijnen met een hoog volume en kan een van de meest vervangen haspels in de productie zijn.
Als uw fabriek veel haspels van 8 mm gebruikt, moet de lasmachine een stabiele uitlijning bij deze smalle breedte ondersteunen. Kleine afwijkingen kunnen hier belangrijker zijn omdat de tape compact is en de zakken dichter bij elkaar liggen.
Tapes van 12 mm en 16 mm zijn gebruikelijk voor middelgrote componenten en gemengde productievereisten. Deze breedtes worden vaak gebruikt als het componentenpakket groter is dan een eenvoudig passief onderdeel, maar nog steeds niet groot genoeg om een brede draagtape te vereisen.
Deze breedtes kunnen in sommige situaties vergevingsgezinder zijn dan 8 mm, maar vereisen nog steeds een nauwkeurige verbinding. Als de las versprongen of ongelijkmatig is, kan de beweging van de feeder nog steeds instabiel worden.
Bredere tapes worden doorgaans gebruikt voor grotere componenten of verpakkingsformaten die meer ruimte nodig hebben. Het voordeel is dat de tape fysiek gemakkelijker te hanteren is, maar dat de las mogelijk een machine nodig heeft met sterkere ondersteuning of betere uitlijningscontrole.
Bredere tapes kunnen ook meer stijfheid in de buurt van de verbinding introduceren. Dat betekent dat de machine niet alleen de tape moet vasthouden, maar ook de verbinding vlak genoeg moet houden om netjes door het invoerpad te kunnen gaan.
Als uw lijn slechts één of twee breedtes gebruikt, is compatibiliteit gemakkelijker te definiëren. Als u veel breedtes gebruikt, moet de lasmachine een breder bereik ondersteunen zonder de operator te dwingen de opstelling te vaak aan te passen. In die situatie wordt breedteflexibiliteit een onderdeel van de productiviteit, en niet slechts een onderdeel van de uitrustingsspecificatie.
Voor een diepere uitleg van de machinestructuur en werklogica kunt u ook lezen hoe een SMT-lasmachine werkt.
De compatibiliteit van SMT-lasmachines hangt van meer af dan alleen het tapebreedtelabel. Verschillende ontwerpkenmerken bepalen of de tape met succes kan worden vastgehouden, uitgelijnd, samengevoegd en doorgevoerd. Als een van deze onderdelen slecht op elkaar is afgestemd, kan de machine problemen ondervinden, zelfs als de tapebreedte technisch gezien binnen het aangegeven bereik valt.
De machine moet de oude en nieuwe tapes in een consistente positie plaatsen. Als de positionering niet goed is, kan de verbinding schuin of verschoven zijn. Dit is vooral belangrijk voor smalle tapes, waarbij zelfs een kleine verkeerde uitlijning problemen met de feeder kan veroorzaken.
Door de goede positioneringsnauwkeurigheid kan de machine een groter breedtebereik ondersteunen, omdat elke tape op een gecontroleerde manier het verbindingsgebied binnengaat.
Het armatuur houdt de tape vast tijdens het verbinden. Een armatuur ontworpen voor smalle tape stabiliseert een bredere haspel mogelijk niet goed, en een armatuur ontworpen voor bredere tape geleidt een smalle haspel mogelijk niet netjes. Dit is de reden waarom het armatuur een van de belangrijkste fysieke compatibiliteitspunten is.
Vraag bij het beoordelen van machines of de armatuur verstelbaar, speciaal of in meerdere maten is. Het antwoord maakt duidelijk of de machine uw daadwerkelijke productiemix aankan.
De verbindingsmethode is ook van belang. Sommige methoden zijn beter in het plat houden van de tape, terwijl andere methoden voor dikte of stijfheid kunnen zorgen. Als de methode een volumineuze voeg creëert, kan dat acceptabel zijn op de ene tapebreedte, maar problematisch op de andere.
De compatibiliteit is het sterkst wanneer de verbindingsmethode de verbinding vlak en stabiel houdt over het volledige breedtebereik dat bij de productie wordt gebruikt.
Een las is alleen succesvol als deze de feeder netjes passeert. Dat betekent dat de feederinterface ook deel uitmaakt van breedtecompatibiliteit. Als een machine de tape verbindt, maar de feeder de resulterende splitsing niet soepel kan accepteren, is de compatibiliteitsclaim onvolledig.
Dit is de reden waarom de breedteondersteuning altijd moet worden beoordeeld samen met het gedrag van de feeder, vooral wanneer de productielijn een snel plaatsingssysteem gebruikt.

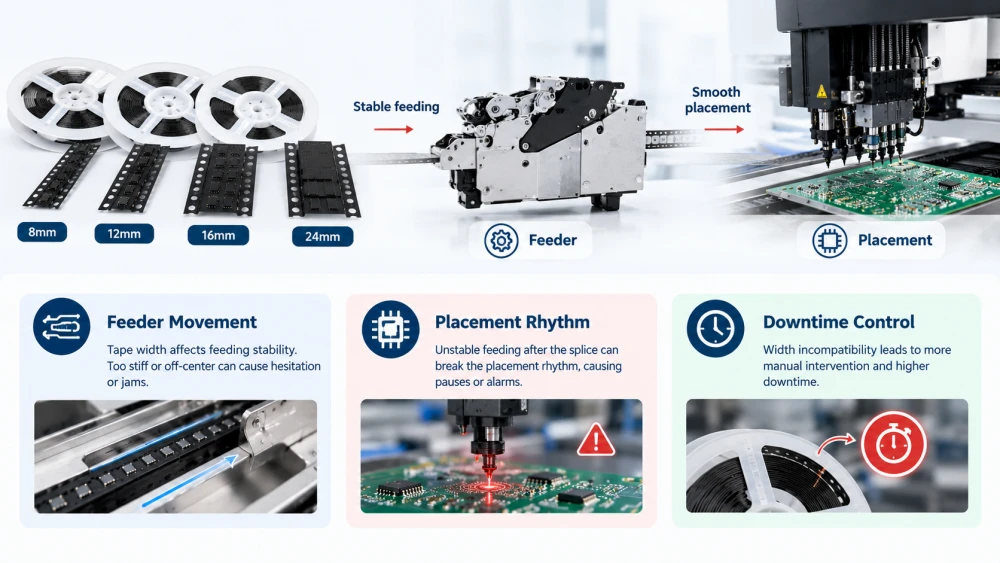

De tapebreedte heeft een directe invloed op het gedrag van de feeder. Smalle tapes kunnen gevoeliger zijn voor uitlijning, terwijl bredere tapes meer fysieke weerstand op het laspunt kunnen creëren. In beide gevallen verwacht de feeder een voorspelbare beweging en een stabiele gewrichtsgeometrie.
Dat is de reden waarom de compatibiliteit van de tapebreedte niet alleen een kwestie van splitsing is. Het is ook een kwestie van productiestabiliteit die van invloed is op de volledige lijn, van feeder tot plaatsingskop.
De feeder voert de tape in een gecontroleerde beweging door. Als de verbinding te stijf is voor de gebruikte breedte, kan de feeder aarzelen of een kleine storing veroorzaken. Als de verbinding zich niet in het midden bevindt, kan de tape in het pad dwalen.
Deze problemen treden vaak op nadat de las is voltooid. Daarom moet de machine onder reële voedingsomstandigheden worden getest. Zie dit artikel over voor gerelateerd feedergedrag laskwaliteit en betrouwbaarheid van de feeder .
De pick-and-place-machine is afhankelijk van de feeder om componenten op tijd aan te bieden. Als de tapebreedte een onstabiele doorvoer na de las veroorzaakt, kan het plaatsingsritme verstoord raken. Het resultaat kan een pauze, alarm of verminderde doorvoer zijn.
Dus als je vraagt of een lasmachine verschillende tapebreedtes ondersteunt, is de praktische vraag eigenlijk of deze een stabiele plaatsing na de las ondersteunt.
Incompatibiliteit in de breedte kan herhaaldelijk handmatig ingrijpen veroorzaken. Als operators de feeder moeten resetten, de tape opnieuw moeten aansluiten of moeten herstellen van een storing, neemt de downtime snel toe. Dit is vooral pijnlijk bij lijnen waarbij de rollen regelmatig worden gewisseld.
Voor een bredere kijk op de impact op de uptime leest u dit artikel over hoe splitsing de werking van een continue lijn ondersteunt.
De beste manier om de compatibiliteit te controleren, is door de machine te vergelijken met de breedtes die u daadwerkelijk gebruikt en het resultaat vervolgens in een echte productiecontext te testen. Beweringen over brochures zijn nuttig, maar productietesten geven het echte antwoord.
Een goede beoordeling van de compatibiliteit van de bandbreedte van de SMT-lasmachine moet de huidige materialen, de verwachte toekomstige materialen en de feedertypen die op de lijn worden gebruikt, omvatten.
Vermeld elke tapebreedte die momenteel op de lijn wordt gebruikt. Vermeld de meest voorkomende breedtes, de minder gebruikelijke breedtes en eventuele speciale breedtes die alleen in bepaalde producten voorkomen. Dit geeft u een realistisch compatibiliteitsdoel.
Zonder deze inventarisatie is het gemakkelijk om een machine te kopen die één frequente breedte bestrijkt, maar een belangrijk randgeval mist.
Gebruik indien mogelijk de daadwerkelijke spoelen, draagbanden en feeders uit de productie. Het monstermateriaal vertoont mogelijk niet hetzelfde gedrag als echt productiemateriaal, vooral als uw leveranciers een iets andere tape-stijfheid of randkwaliteit gebruiken.
Door echte haspels te testen, krijgt u een betrouwbaarder antwoord op de vraag of de machine uw assortiment betrouwbaar kan ondersteunen.
Stop de test niet op het moment dat de tape is aangesloten. Kijk hoe de las door de feeder beweegt. Controleer of hij gecentreerd blijft, soepel verloopt en doorgaat met voeden zonder alarmen of aarzelingen.
Deze stap is belangrijk omdat de echte waarde van tapebreedte-ondersteuning niet ligt in de mogelijkheid om tape te verbinden. Het is het vermogen om materiaal daarna in beweging te houden.
Als de machine veel instellingswijzigingen tussen breedtes nodig heeft, kan de lijn tijd verliezen, zelfs als de breedtes technisch ondersteund worden. Vraag hoe snel operators tussen breedtes kunnen wisselen en of het proces over het volledige bereik stabiel blijft.
De beste machine is er een die meerdere breedtes ondersteunt zonder onnodige complexiteit te creëren tijdens de dagelijkse omschakeling.

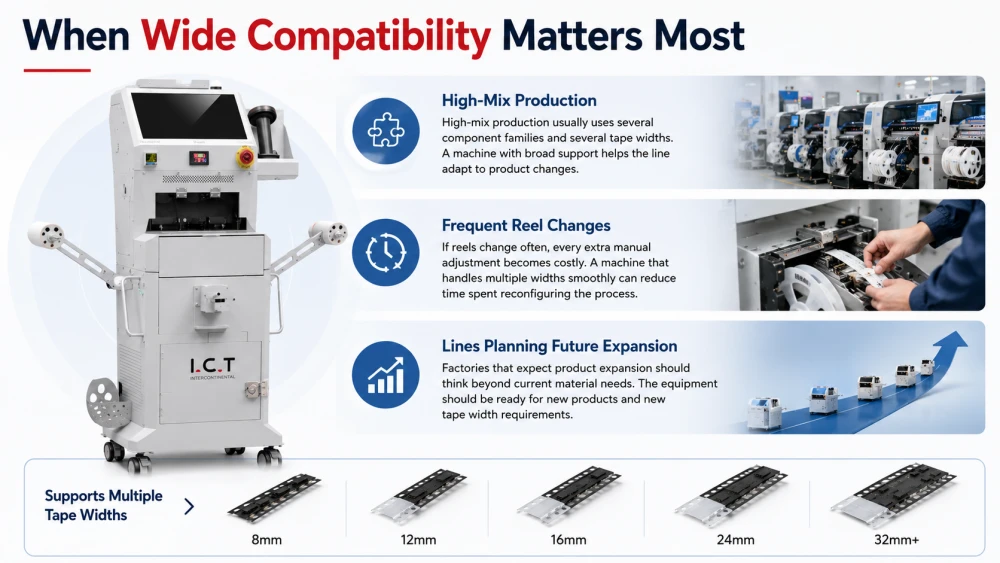

Sommige fabrieken hebben meer compatibiliteit met brede breedte nodig dan andere. Hoe meer uw productiemix verandert, hoe waardevoller een flexibele lasmachine wordt. In een stabiele lijn met één product kan een smal ondersteuningsbereik voldoende zijn. In een lijn met gemengde producten kan flexibiliteit tijd besparen en installatiefouten verminderen.
Bij de productie van een hoge mix worden doorgaans meerdere componentfamilies en verschillende tapebreedtes gebruikt. Een machine met brede ondersteuning helpt de lijn zich aan te passen aan productveranderingen zonder dat voor elke breedte afzonderlijk gereedschap nodig is.
Als de haspels vaak wisselen, wordt elke extra handmatige aanpassing kostbaar. Een machine die meerdere breedtes soepel verwerkt, kan de tijd die besteed wordt aan het opnieuw configureren van het proces verminderen.
Fabrieken die productuitbreiding verwachten, moeten verder denken dan de huidige materiaalbehoeften. Als het waarschijnlijk is dat nieuwe producten bredere of smallere tapes zullen introduceren, zou de apparatuur deze zonder grote veranderingen moeten kunnen verwerken.
Voor het kiezen van apparatuur in die context is deze gids over het kiezen van een SMT-lasmachine een handig naslagwerk.
Veel kopers maken dezelfde fouten bij het beoordelen van de compatibiliteit van de tapebreedte. Deze fouten zijn te voorkomen, maar komen vaak voor als de machine te snel wordt geselecteerd of zonder echte materiaaltests.
Het maximale breedtegetal is niet voldoende. Een machine kan technisch gezien een brede tape accepteren, maar deze niet goed ondersteunen tijdens het doorvoeren of verbinden. Vraag altijd hoe de machine presteert over de specifieke breedtes die u daadwerkelijk gebruikt.
Sommige machines lijken compatibel op het lasstation, maar veroorzaken later problemen in de feeder. Controleer altijd het volledige traject vanaf het verbinden van de tape tot de beweging van de feeder en de gereedheid voor plaatsing.
Alleen testen met één breedte of één monsterrol kan compatibiliteitsproblemen verbergen. De machine moet vóór definitieve goedkeuring worden gecontroleerd met meerdere breedtes en meerdere haspelcondities.
Als het ondersteunen van meerdere breedtes te veel handmatige aanpassingen vereist, is de machine mogelijk niet praktisch voor dagelijks gebruik. Compatibiliteit moet de last verminderen en geen nieuwe stappen toevoegen aan de workflow van de operator.
Ja, SMT-lasmachines kunnen verschillende tapebreedtes ondersteunen, maar alleen binnen hun ontwerpbereik en procesmogelijkheden. De echte vraag is niet of een machine in theorie twee banden van verschillende breedte kan verbinden. De echte vraag is of het dit op betrouwbare, herhaalbare wijze kan doen, en zonder stroomafwaartse feederproblemen te veroorzaken.
Wanneer u de compatibiliteit van de tapebreedtes evalueert, controleer dan de daadwerkelijke breedtes die in uw fabriek worden gebruikt, test de machine met echte haspels en kijk hoe de las door de feeder beweegt. Een goede machine moet een stabiele uitlijning, een zuivere verbinding en een soepele invoer over de breedtes ondersteunen die er het meest toe doen.
Als uw productielijn veel componentfamilies verwerkt, kan brede ondersteuning de omschakelingsefficiëntie verbeteren en de uptime van de plaatsing beschermen. Als uw lijn een kleiner bereik gebruikt, moet de machine toch zorgvuldig worden gevalideerd, zodat er geen verborgen problemen ontstaan. Voor de bredere planningscontext leest u de SMT-gids voor splitsing en materiaalwisseling.
Ja, SMT-lasmachines kunnen verschillende tapebreedtes ondersteunen als de machine voor dat bereik is ontworpen. De sleutel is niet alleen of de tape past, maar ook of de machine de tape soepel kan uitlijnen, verbinden en doorvoeren. Controleer altijd het werkelijke breedtebereik en test uw werkelijke molens voordat u koopt.
De meest voorkomende SMT-tapebreedtes zijn 8 mm, 12 mm, 16 mm en 24 mm. Sommige lijnen gebruiken ook bredere speciale formaten voor grotere componenten. De exacte mix is afhankelijk van de productfamilie, feederopstelling en productievolume. Uw machine moet overeenkomen met de breedtes die het vaakst op uw lijn worden gebruikt.
Ja, de tapebreedte kan de prestaties van de feeder na het splitsen beïnvloeden. Smalle tapes kunnen gevoeliger zijn voor uitlijning, terwijl bredere tapes meer stijfheid of weerstand bij het gewricht kunnen creëren. De las moet vlak en gecentreerd blijven, zodat de feeder deze kan verplaatsen zonder vast te lopen of zijn positie te verliezen.
Controleer uw huidige voorraad tapebreedtes, bevestig het ondersteunde bereik van de machine en test echte haspels via de daadwerkelijke feeder. Vertrouw niet alleen op de maximale breedte die in de brochure staat vermeld. De machine moet bewijzen dat hij de tapes soepel kan verbinden en doorvoeren onder reële productieomstandigheden.
Niet altijd. Een breder compatibiliteitsbereik is handig als uw productiemix vaak verandert of als u toekomstige uitbreidingen plant. Maar als uw lijn slechts één of twee breedtes gebruikt, kan een eenvoudigere machine voldoende zijn. De beste keuze is degene die past bij uw echte materiaalmix en dagelijkse workflow.
