Een SMT-lasmachine wordt gebruikt om het uiteinde van de ene componenttape te verbinden met het begin van een andere spoel, zodat de SMT-lijn met minder onderbrekingen kan blijven draaien. Simpel gezegd helpt het operators de haspels van componenten sneller te vervangen zonder lange stops te creëren bij de feeder of de pick-and-place-fase.
Voor fabrieken die regelmatig wisselen van haspels, is het belangrijk om te begrijpen hoe de SMT-lasmachine werkt, omdat de materiaalwisseling rechtstreeks van invloed is op de lijnefficiëntie, de stabiliteit van de feeder en de productie-output. Een goed lasproces zorgt ervoor dat componenten soepel bewegen van de haspel naar de feeder naar de plaatsingsmachine.
In dit artikel wordt uitgelegd wat een SMT-lasmachine is, hoe het automatische tape-lasproces werkt en waarom een componenthaspel-lasmachine een belangrijk onderdeel aan het worden is van de moderne SMT-productie.
Een SMT-lasmachine is een apparaat dat is ontworpen om twee draagbanden met elkaar te verbinden tijdens het vervangen van de componenthaspel. In plaats van de lijn te stoppen, een lege spoel te verwijderen en handmatig de volgende spoel klaar te maken, kan de operator de lasmachine gebruiken om de nieuwe spoel aan te sluiten op het bestaande tapepad.
Het doel is niet alleen om tape aan te sluiten. Het echte doel is om de stilstandtijd te verminderen, de nauwkeurigheid van de omschakelingen te verbeteren en de productielijn van componenten te voorzien.
Bij de SMT-productie worden elektronische componenten doorgaans geleverd in draagtape en op rolverpakkingen. De draagtape houdt de componenten in de zakken en een afdektape beschermt ze voordat ze door de plaatsingsmachine worden opgepakt.
Tijdens de productie trekt de feeder de tape naar voren. Wanneer de ene haspel bijna leeg is, moet de volgende haspel nauwkeurig worden aangesloten. De SMT-lasmachine helpt de twee tapes met elkaar te verbinden, zodat de invoer met minimale verstoring kan doorgaan.
Zonder een betrouwbaar lasproces kan elke rolwissel een kleine productiestop worden. Op een drukke SMT-lijn lopen die kleine tussenstops snel op. Als operators tijdens een dienst veel haspels moeten verwisselen, kan een slechte omschakelingscontrole de effectieve output van de hele lijn verminderen.
Een SMT-lasmachine is vooral handig wanneer de fabriek het volgende nodig heeft:
Kortere vervangingstijd van de haspel
Stabielere werking van de feeder
Minder operatorafhankelijk handwerk
Betere materiaalwisselcontrole
Lager risico op verkeerde uitlijning van de tape

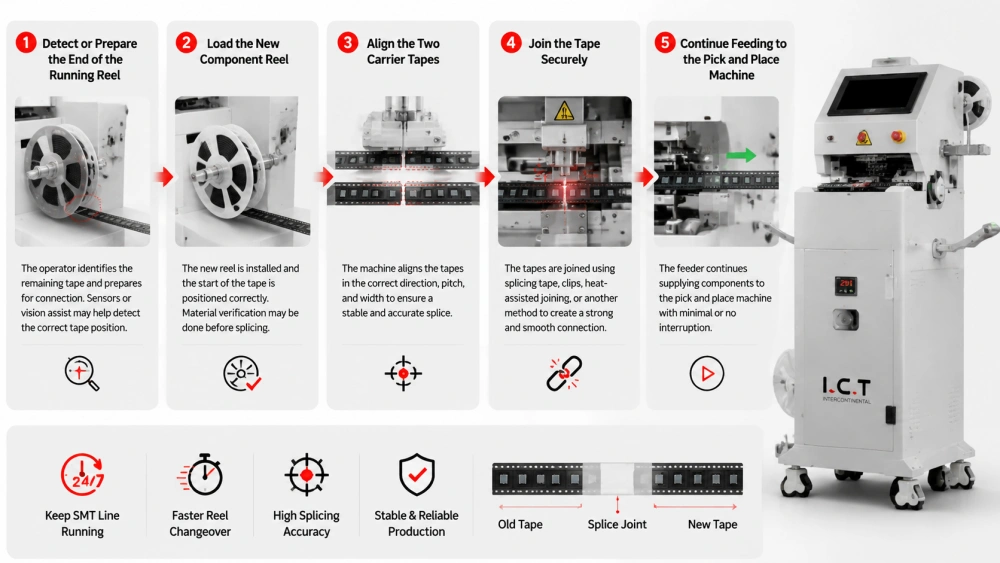

Het basisprincipe van de werking is eenvoudig. De machine bereidt tweecomponententapes voor, lijnt ze uit en voegt ze samen, zodat de feeder zonder lange onderbreking materiaal kan blijven trekken.
Hoewel de machineontwerpen variëren, volgen de meeste automatische of halfautomatische modellen een vergelijkbare bedieningslogica.
Het proces begint wanneer de huidige componentrol bijna leeg is. De operator identificeert de resterende tape en bereidt deze voor op verbinding. In meer geavanceerde systemen kunnen sensoren of visuele assistentie helpen bij het detecteren van de juiste tapepositie.
Deze stap is belangrijk omdat het laspunt schoon en nauwkeurig moet zijn. Als het uiteinde van de tape beschadigd, ongelijkmatig of verkeerd gepositioneerd is, kan de uiteindelijke verbinding de beweging van de feeder beïnvloeden.
Vervolgens maakt de operator de nieuwe haspel gereed. Het begin van de nieuwe tape moet correct worden gepositioneerd, zodat deze kan worden aangesloten op het uiteinde van de oude tape.
In een gecontroleerd materiaalwisselsysteem kan deze fase ook materiaalverificatie omvatten. De operator kan bijvoorbeeld het onderdeelnummer, de streepjescode van de haspel, partij-informatie of de toewijzing van de feeder controleren voordat de las wordt voltooid.
Nauwkeurige uitlijning is een van de belangrijkste onderdelen van het automatische tapelasproces . De twee banden moeten qua richting, toonhoogte en breedte overeenkomen. Als de uitlijning slecht is, kan de feeder vastlopen of kan de volgorde van de componentzakken instabiel worden.
Een goede lasmachine voor componentrollen helpt de tapes consistent te positioneren. Dit vermindert de vaardigheidsdruk op operators en maakt het omschakelingsproces gemakkelijker te herhalen over verschillende ploegendiensten.
Na het uitlijnen voegt de machine de oude en nieuwe tapes samen. Afhankelijk van het machinetype kan dit het verbinden van tape, clips, hitteondersteund verbinden of een andere mechanische verbindingsmethode betreffen.
Het gewricht moet sterk genoeg zijn om door de voerbak te passen, maar soepel genoeg om het eten niet te hinderen. Dit evenwicht is belangrijk. Een zwak gewricht kan loskomen, terwijl een omvangrijk of oneffen gewricht feederweerstand kan veroorzaken.
Zodra de las voltooid is, kan de feeder doorgaan met het leveren van componenten aan de pick-and-place-machine . Het doel is dat de overgang tussen de rollen zo soepel mogelijk verloopt, met weinig of geen onderbreking van de plaatsing.
Dit is waar splitsing waardevol wordt. Het ondersteunt continue productie in plaats van elke rolwisseling als een punt te beschouwen.

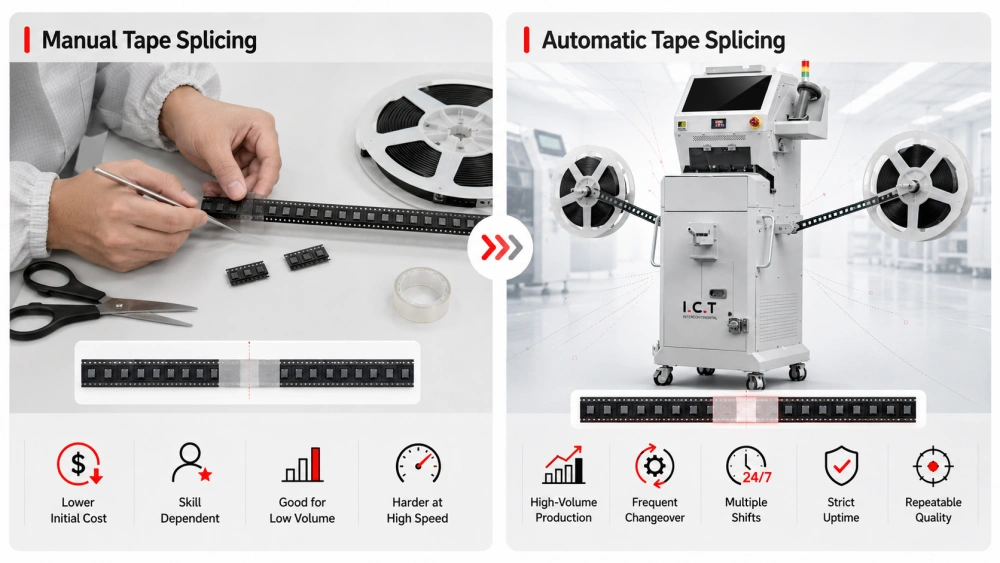

SMT-tape-splitsing kan handmatig of met automatische apparatuur worden gedaan. Beide methoden kunnen werken, maar de stabiliteit en efficiëntie zijn verschillend.
Handmatig splitsen is meestal afhankelijk van het handmatig doorsnijden, uitlijnen en verbinden van de tapes door een operator. Het kan een lagere initiële investering vergen, maar het resultaat hangt sterk af van vaardigheden en aandacht.
Handmatig splitsen kan geschikt zijn voor lijnen met een laag volume, eenvoudige producten of fabrieken met beperkte haspelwisselingen. Naarmate de productiesnelheid toeneemt, wordt handmatige bediening echter moeilijker te controleren.
Bij een automatisch tape-splitsingsproces wordt gebruik gemaakt van apparatuur om belangrijke stappen zoals het positioneren, snijden, uitlijnen en verbinden van de tape te standaardiseren. Dit verbetert de consistentie en verkleint de kans op menselijke fouten.
Automatisch splitsen is meestal beter voor fabrieken met:
SMT-productie in grote volumes
Frequente materiaalwisseling
Meerdere productieploegen
Strenge uptime-eisen
Vraag naar herhaalbare werkingskwaliteit
Voor een breder beeld van de materiaalwisselstrategie kunt u de SMT-lasmachine en materiaalwisselgids lezen.
Een haspellasmachine voor componenten ziet er misschien compact uit, maar combineert meestal verschillende functies om het verbinden van haspels sneller en betrouwbaarder te maken.
Het positioneringsgebied houdt de oude en nieuwe dragertapes op hun plaats. Dit gebied zorgt ervoor dat de tapes worden uitgelijnd voordat ze worden samengevoegd. Een stabiele positionering is vooral belangrijk voor kleine componenten en smalle tapes.
Sommige machines hebben een snij- of afsnijmechanisme om de tape-uiteinden voor te bereiden. Een zuivere snede zorgt voor een betere las en vermindert het risico op ongelijkmatige beweging door de feeder.
De laseenheid voert het eigenlijke verbindingsproces uit. Het kan lastape aanbrengen, de verbinding aandrukken of een ander type verbinding tot stand brengen, afhankelijk van het machineontwerp.
Geavanceerde machines kunnen sensoren, barcodescanning of visuele inspectie omvatten. Deze functies helpen het laden van verkeerd materiaal te verminderen en de traceerbaarheid van processen te verbeteren.
De bijvoorbeeld automatische intelligentielasmachine SMT is ontworpen voor intelligent haspellassen en efficiënte SMT-materiaalwisseling.
Een las lijkt misschien op een klein verbindingspunt, maar kan het hele voedingsproces beïnvloeden. Als de las niet nauwkeurig is, trekt de feeder mogelijk niet soepel aan de tape.
Veelvoorkomende problemen met de feeder als gevolg van slechte splitsing zijn tapestoringen, invoerweerstand, gemiste doorvoer en onstabiele oppakpositie. Deze problemen kunnen ervoor zorgen dat de lijn stopt of plaatsingsfouten veroorzaken.
Daarom is de kwaliteit van het gewricht net zo belangrijk als de snelheid van de operatie. Snel splitsen is alleen nuttig als de uiteindelijke las betrouwbaar door de feeder kan gaan.
Een goede las moet sterk, vlak en nauwkeurig uitgelijnd zijn. Het moet de feeder in staat stellen de tape te blijven verplaatsen zonder plotselinge weerstand. Wanneer dit gebeurt, blijft het pick-and-place-proces stabieler.
Voor productieteams betekent dit minder onderbrekingen en meer vertrouwen tijdens het wisselen van rollen.
Materiaalwissel omvat meer dan alleen het vervangen van een haspel. Het gaat ook om het identificeren van het juiste materiaal, het voorbereiden van de volgende haspel, het verifiëren van de opstelling, het handhaven van de stabiliteit van de feeder en het voorzien van het plaatsingsprogramma met de juiste componenten.
Een SMT-lasmachine helpt bij de fysieke verbinding tussen haspels. Een compleet omschakelingsproces kan echter ook barcodeverificatie, feederbeheer, kitting, materiaaltracering en productieplanning omvatten.
Wanneer deze stappen samenwerken, kan de fabriek lijnonderbrekingen verminderen en de productiecontinuïteit verbeteren.
De werklast van operators is een belangrijke factor bij de SMT-productie. Wanneer operators veel feeders, haspels en wissels tegelijk moeten verwerken, worden fouten waarschijnlijker. Een lasmachine voor componentenhaspels vermindert repetitief handmatig werk en geeft operators een duidelijker, meer gecontroleerd proces.
Dit is één van de redenen waarom het automatisch lassen van haspels vooral waardevol is in lijnen met frequente productwisselingen of een hoog componentverbruik.
Voordat fabrieken een SMT-lasmachine in de productie gebruiken, moeten ze een aantal praktische details controleren. Het doel is om ervoor te zorgen dat de machine voldoet aan de werkelijke materialen en lijnvereisten.
Verschillende componenten gebruiken verschillende tapebreedtes. Gangbare SMT-dragertapebreedtes zijn 8 mm, 12 mm, 16 mm en 24 mm. Een geschikte machine moet de tapeformaten ondersteunen die het vaakst in uw productielijn worden gebruikt.
Beschadigde tape, gebogen randen of een slechte bediening van de haspel kunnen de las beïnvloeden. Operators moeten de staat van de tape controleren voordat ze twee spoelen aan elkaar koppelen, vooral als het gaat om gevoelige of hoogwaardige componenten.
De laatste las moet soepel door de feeder gaan. Zelfs als de tape met succes wordt samengevoegd, is het proces niet voltooid tenzij de feeder de las kan verwerken zonder weerstand of vastlopen.
Automatische apparatuur vermindert de vereisten voor handmatige vaardigheden, maar neemt de noodzaak van procesdiscipline niet weg. Operators moeten de juiste taperichting, materiaalverificatie en elementaire probleemoplossing begrijpen.
Veel lasproblemen zijn het gevolg van kleine voorbereidingsfouten. Deze fouten zijn gemakkelijk te voorkomen als het proces gestandaardiseerd is.
Als de nieuwe tape in de verkeerde richting wordt geladen, kan de feeder niet correct doorgaan. Dit kan leiden tot stilstand, verspilling van componenten of een verkeerde materiaalstroom.
Een verkeerde uitlijning kan voedingsweerstand veroorzaken. Het kan er ook voor zorgen dat de las vast komt te zitten in het voedingspad. Nauwkeurige positionering is essentieel voor betrouwbaar verbinden.
Als het gewricht niet sterk genoeg is, kunnen de tapes tijdens het transport loskomen. Dit kan de productie stopzetten en handmatig herstel vereisen.
Het verbinden van de verkeerde haspel is ernstiger dan een eenvoudig tapeprobleem. Dit kan leiden tot verkeerde plaatsing van componenten en kwaliteitsrisico"s. Om deze reden moet het verbinden gepaard gaan met de juiste materiaalcontroleprocedures.
Een fabriek zou automatische splitsing moeten overwegen wanneer de haspelwissels vaak genoeg plaatsvinden om de uptime, de arbeidsefficiëntie of de productiestabiliteit te beïnvloeden.
Bij de productie van grote volumes worden de componenthaspels snel verbruikt. Regelmatig wisselen van rollen creëert veel mogelijkheden voor stilstand. Automatische splitsing helpt deze herhaalde verliezen te verminderen.
Bij een high-mix-productie zijn vaak veel componenttypen en haspelwisselingen betrokken. Een gestandaardiseerd splitsingsproces helpt operators de complexiteit effectiever te beheren.
Wanneer de productieschema"s krap zijn, kunnen zelfs korte stops de levering beïnvloeden. Automatische splitsing ondersteunt een soepelere materiaalstroom en helpt de lijnuitvoer te beschermen.
Een SMT-lasmachine verbindt componenttapes tijdens het wisselen van de haspel, zodat de SMT-lijn met minder onderbrekingen kan blijven draaien. Door dragertapes voor te bereiden, uit te lijnen en samen te voegen, wordt een stabieler automatisch tapelasproces ondersteund en wordt de uitvaltijd veroorzaakt door het vervangen van haspels verminderd.
Als u begrijpt hoe de SMT-lasmachine werkt, kunnen fabrieken betere beslissingen nemen over feederbeheer, materiaalwisseling en lijnefficiëntie. Voor productie in kleine volumes kan handmatig splitsen nog steeds voldoende zijn. Maar voor SMT-lijnen met een hoog volume of een hoge mix kan een automatische lasmachine voor componentenhaspels de consistentie verbeteren, de druk van de operator verminderen en een continue productie ondersteunen.
Als uw fabriek de efficiëntie van het wisselen van haspels wil verbeteren, is de volgende stap het evalueren van uw werkelijke tapebreedtes, feedertypes, het haspelverbruik en de kosten van stilstand. Deze factoren helpen u bij het kiezen van de juiste splitsingsoplossing voor uw SMT-lijn.
Een SMT-lasmachine wordt gebruikt om het uiteinde van de ene componentroltape te verbinden met het begin van een andere spoel. Hierdoor kan de feeder met minder onderbrekingen componenten aan de pick-and-place-machine blijven leveren. Het wordt voornamelijk gebruikt om de stilstandtijd tijdens materiaalwissels te verminderen en de productiecontinuïteit in SMT-assemblagelijnen te verbeteren.
Een SMT-lasmachine werkt door twee draagbanden voor te bereiden, uit te lijnen en samen te voegen. De operator laadt de oude tape en de nieuwe tape, en de machine helpt ze nauwkeurig te positioneren voordat de verbinding wordt gemaakt. Bij automatische modellen kan het proces detectie, snijden, uitlijning en persen omvatten om een stabiele verbinding te creëren voor de werking van de feeder.
Het automatische tape-splitsingsproces is een gecontroleerde methode voor het verbinden van tweecomponententapes met behulp van een machine. Het omvat meestal tapevoorbereiding, uitlijning, verbinding en eindcontrole. Vergeleken met handmatig splitsen verbetert automatisch splitsen de consistentie en helpt het fouten te verminderen die worden veroorzaakt door vermoeidheid van de operator of onnauwkeurige handuitlijning.
Ja, een SMT-lasmachine kan de downtime bij het picken en plaatsen verminderen door het wisselen van rollen sneller en stabieler te maken. Wanneer een nieuwe spoel wordt aangesloten voordat de oude tape volledig op is, kan de feeder zonder lange pauzes doorgaan met het aanleveren van componenten. Dit is vooral handig bij SMT-lijnen met een hoog volume en frequente haspelwissels.
Voordat u een lasmachine voor componenthaspels kiest, moet u de compatibiliteit van de tapebreedte, de compatibiliteit van de feeder, de lassnelheid, de werkingsstabiliteit, de verificatiefuncties en de after-salesondersteuning controleren. De beste keuze hangt af van uw productievolume, materiaalwisselingsfrequentie, werklast van de operator en het type componenten dat op uw SMT-lijn wordt gebruikt.
