ICT-T550
I.C.T
conformal coating machine
| Hoeveelheid: | |
|---|---|
| Overzicht van ICT-conforme coatingmachines
De ICT Conformal Coating Machine zet een nieuwe standaard voor eenvoudige PCBA-bescherming. Het beschikt over eenvoudige programmering en snelle lijnwisselingen voor de beste resultaten. Deze PCB-spuitcoatingmachine werkt met platen van 50x50 tot 450x460 mm. Hij beweegt in de bereiken X=450 mm, Y=450 mm, Z=100 mm. Gebruikers kunnen elk spuitpad eenvoudig bewerken. De interface toont paden duidelijk. Het spiegelt, arrayt of kopieert tracks voor multi-boards. Productiegegevens tellen automatisch mee. Deze smt pcb-conforme coatingmachine bedient aandrijfkracht, industriële besturing, LED, auto-elektronica en meer velden. Het voldoet aan uiteenlopende behoeften met een hoog rendement.
| Functie
Transmissiesysteem
Het transmissiesysteem maakt gebruik van een zeer sterk platform voor machinestabiliteit. Geïmporteerde servomotoren en drivers voeden het. Servo plus schuifrailontwerp zorgt voor X/Y/Z-nauwkeurigheid en herhaling. Een unieke stofkap houdt schroef en rail schoon. Hierdoor worden de onderhoudswerkzaamheden verminderd. Flexibele tankkettingen organiseren leidingen en leidingen netjes. Over het geheel genomen ondersteunt het een betrouwbare werking in de Conformal Coating Machine.
Transportsysteem
Het transportsysteem heeft een unieke ketting om het plakken van PCB's te voorkomen. De motor regelt de snelheid en stopt met precisie. Cilinderklemming houdt de printplaat stevig vast tijdens het werk. De breedte van de geleiderail wordt semi-automatisch aangepast voor gemakkelijke instap. Kettingen en profielen dragen zware printplaten zonder buiging. Deze opstelling past goed bij de smt pcb-conforme coatingmachine.
Coatingsysteem
Het coatingsysteem omvat dubbele kleppen voor complexe PCBA-taken. Door het modulaire ontwerp kunnen kleplichamen snel worden verwisseld voor verschillende producten. Optionele U-as en kantelfunctie bereiken gemakkelijk lastige plekken. CCD vision wordt geleverd als een add-on. Ingebouwde UV-lamp geeft de werkstatus duidelijk weer. Het behandelt uiteenlopende behoeften in de Conformal Coating Machine.
Besturingssysteem
Het besturingssysteem legt de onderdelen redelijk uit met standaardlabels. Dit maakt controles en reparaties eenvoudig. Zeer nauwkeurige servoonderdelen werken stabiel. Warmteontwerp maakt gebruik van convectieluchtkoeling. PC plus besturingskaartmodus verhoogt de betrouwbaarheid. Het zorgt voor soepele prestaties in de PCB-spuitcoatingmachine.
Operatorsysteem
Het aandrijfsysteem programmeert nieuwe opdrachten in minder dan 10 minuten. Het omschakelen duurt minder dan 2 minuten op Windows 10. Gebruiksvriendelijke software leert en navigeert gebruikers. Het geeft paden in realtime weer voor eenvoudige bediening. CCD-visie is optioneel. Het verstelbare platform is geschikt voor verschillende operators. Dit maakt een snel gebruik van de Conformal Coating Machine mogelijk.
Geavanceerd Dual Valve Coating-systeem
De Conformal Coating Machine biedt een H-808 Precision Small Atomization Valve voor het spuiten van fijne punten/lijnen op kleine componenten - perfect voor LED-verlichting en consumentenelektronica. De H-818 brede ventilatorklep levert uniforme filmcoating over grote PCB-oppervlakken, ideaal voor autodashboards en industriële besturingskaarten. De H-828 High-Flow-klep verwerkt snel dikke coatings voor voedingsmodules.
Modulair ontwerp verwisselt kleppen in minder dan 2 minuten. Dubbele klepopstelling voert twee typen tegelijk uit voor complexe taken. Deze flexibiliteit maakt de PCB-spuitcoatingmachine perfect voor high-mix productie. Kies voor elke toepassing de juiste klep!
| Specificatie
| Selectieve conforme coatingmachines | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Aantal kleppen | 2 (vernevelingsklep 1 kop, precisieklep 1 hoofd) | 2 (vernevelingsklep 1 kop, precisieklep 1 hoofd) | 2 (vernevelingsklep 2 kop) | 4 (vernevelingsklep 2 kop, precisieklep 2 kop) |
| Controlemethode | PC + Motion Control-kaart | |||
| Aantal spindels | X, Y, Z | X, y, z, u | X, Y, Z | X, Y, Z |
| PCB -maat | 50*50 ~ 450*460 mm | |||
| Spindel aandrijving | Geïmporteerde servomotor + kogelomloopspindelmodule | |||
| Automatische reiniging van kleppen | met 5l -druktank | |||
| Stroomvoorziening | Wisselstroom 220 V ± 10%, 50/60 Hz, 2,2 kW | |||
| Dimensie | L910*W1600*H1700MM | |||
| Netto gewicht | 1000KG | |||
| voor coatinglijnen Lijst met apparatuur

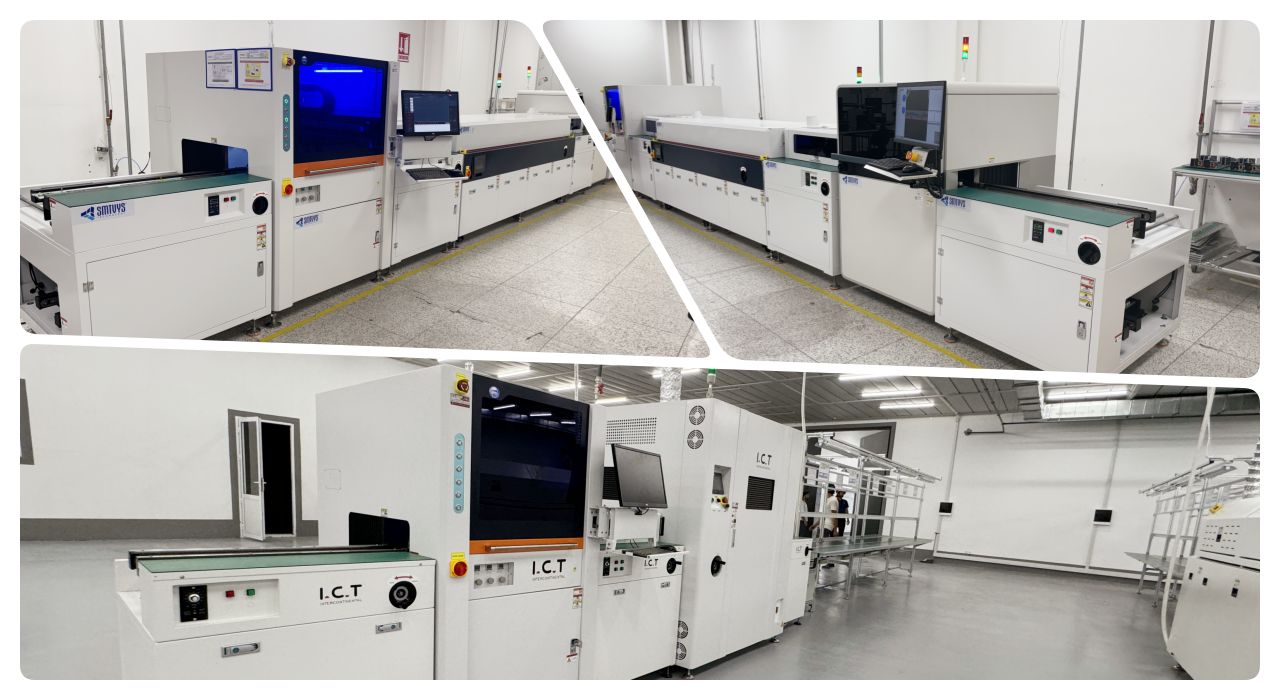

Onze PCBA Coating Line biedt geavanceerde tools voor efficiënte en nauwkeurige printplaatbescherming. De volledig geautomatiseerde coatinglijn omvat een selectieve coatingmachine voor nauwkeurige applicatie, een uithardingsoven voor duurzame afwerkingen, AOI voor kwaliteitscontroles, een lift en flipper voor een soepele bediening en een transportsysteem voor een naadloze productie.
Deze hoogwaardige PCBA-coatinglijn zorgt voor een stabiele werking, betrouwbare stofdichte, waterdichte en explosieveilige coating en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor beschermende coatingtaken.
| Productnaam | Doel in PCBA-coatinglijn |
|---|---|
Brengt nauwkeurige beschermende coatings aan op printplaten voor stof-, waterdichte en explosieveilige bescherming. | |
Hardt coatings uit met IR- of UV-licht en zorgt voor een duurzame en sterke bescherming. | |
Transporteert printplaten soepel door de coatinglijn voor een efficiënte verwerking. | |
Levert en bewaart PCB's voor de productielijn, waardoor een soepele invoer en uitvoer wordt gegarandeerd. | |
| Conformele coating AOI | Inspecteert de coatingkwaliteit en detecteert defecten om hoge normen te garanderen. |
| Klantsuccesvideo
Onze engineer reisde naar Europa voor SMT-ondersteuning in auto-elektronica. De klant maakt autodashboards en kocht een volledige PCBA-coatinglijn met onze Conformal Coating Machine. Het omvat een lader, selectieve coater, UV-oven en ontlader. Plus golfsolderen en AOI-systemen. De ingenieur heeft alle apparatuur geïnstalleerd en gedebugd. Hij trainde het personeel in bediening en reparaties. Tijdens proefdraaien loste hij problemen op voor een soepele productie. Hierdoor kon de klant snel hoogwaardige output produceren. De video toont de opzet en het efficiënte coatingproces.
| Diensten en opleiding
Wij bieden volledige installatie- en onderhoudsdiensten. Ons team traint operators op de Conformal Coating Machine. Wij bieden een snelle reactie op problemen. Ondersteuning op afstand lost problemen snel op. Bezoeken ter plaatse zorgen voor een soepel verloop. De training omvat programmeren en dagelijkse verzorging. Wij leveren onderdelen voor langdurig gebruik. Dit helpt klanten de waarde van hun apparatuur te maximaliseren.
| Wat klanten zeggen
Klanten prijzen onze engineers voor deskundige hulp en snelle oplossingen. Ze zijn dol op de Conformal Coating Machine voor nauwkeurige, gelijkmatige coating. Veilige verpakking beschermt tijdens verzending. Snelle reacties lossen vragen binnen enkele uren op. Betrouwbare prestaties verhogen hun productie.
| Certificeringen en normen
We hebben CE-, RoHS- en ISO9001-certificaten. We hebben patenten voor sleuteltechnologieën. Deze zorgen voor veilige, groene en kwalitatief hoogwaardige producten. Strikte tests ondersteunen elke machine.
| Over ICT-bedrijf en fabriek
ICT heeft eigen R&D en productie met 89 medewerkers. Sinds 2012 groeien we snel gedurende 13 jaar. Meer dan 1600 klanten in 72 landen vertrouwen ons. Fabrieken volgen strikte kwaliteitscontroles en -systemen. We bieden SMT, coating en meer wereldwijd.
