Het terugdringen van het afkeuren van SMT-componenten en het verminderen van materiaalverspilling begint met het beheersen van het daadwerkelijke oppakproces, en niet alleen het verlagen van de gevoeligheid van machinealarmen. In een moderne SMT-lijn kunnen afgekeurde componenten, lege pick-ups, gevallen onderdelen, vision-afkeuringen en herhaalde feeder-alarmen leiden tot direct materiaalverlies en verborgen productiekosten. Deze problemen houden nauw verband met de prestaties van de SMT-pick-and-place-machine , waaronder de nauwkeurigheid van de feeder, de conditie van de spuitmonden, vacuümstabiliteit, componentherkenning en procescontrolemogelijkheden.
Een praktisch verbeteringsplan moet machinegegevens verbinden met de presentatie van de feeder, het onderhoud van de spuitmonden, vacuümmonitoring, het verpakken van componenten, zichtherkenning en de praktijken van de operator. Door zowel de omstandigheden van de apparatuur als het procesbeheer te optimaliseren, kunnen fabrikanten de succespercentages van de ophaling verbeteren en een stabiele plaatsingskwaliteit behouden.
In deze handleiding wordt uitgelegd hoe fabrikanten de afkeuring van SMT-componenten kunnen verminderen, materiaalverspilling kunnen minimaliseren en het succespercentage van SMT-picking kunnen verbeteren via een gestructureerde technische aanpak. Het is geschreven voor SMT-procesingenieurs, productiemanagers, technici en fabriekseigenaren die minder afval nodig hebben zonder dat dit ten koste gaat van de kwaliteit van de plaatsing. Voor fabrikanten die de plaatsingsstabiliteit vanaf het apparatuurniveau willen verbeteren, is het selecteren van een betrouwbare SMT pick-and-place-oplossing ook een belangrijke basis.1. Bouw een duidelijke afwijzings- en verspillingsbasislijn
Een fabriek kan niet verminderen wat zij niet duidelijk meet. Veel SMT-teams weten dat de machine "te veel materiaal gooit", maar ze weten niet altijd welk onderdeelnummer, feeder, mondstuk, kop, ploeg of materiaalpartij de verspilling veroorzaakt. De eerste stap is het opstellen van een afwijzingsbasislijn die normale procesvariatie scheidt van abnormaal verlies.
Het totale aantal afgewezen componenten is nuttig, maar niet voldoende. Een beter rapport zou de afkeuring moeten weergeven op basis van componenttype, invoersleuf, spuitmond-ID, kopnummer, machinebaan, productmodel, materiaalpartij en productietijd. Hierdoor wordt het afwijzingspatroon zichtbaar. Als één feeder het grootste deel van het verlies veroorzaakt, is de oplossing anders dan wanneer één component bij meerdere feeders faalt.
Herhaalde afwijzing op één kleine weerstand kan bijvoorbeeld wijzen op variatie in de bandzak, de spoed van de feeder, statische lading of de grootte van het mondstuk. Afwijzing door veel componenten op één mondstuk kan wijzen op vervuiling, slijtage of vacuümlekkage. Een afwijzing na één ploegwisseling kan wijzen op de laadmethode, het onderhoud van de feeder of de training van de operator.
Niet elke afwijzing is slecht. Een plaatsingsmachine moet componenten afwijzen die verkeerd zijn gepickt, beschadigd zijn, buiten de tolerantie zijn gedraaid of niet correct worden herkend. Het doel is niet tegen elke prijs nul afwijzing. Het doel is minder valse afkeuringen, minder vermijdbare ophaalfouten en minder herhaalde patronen van materiaalverlies.
Wanneer een team de zichttolerantie alleen vergroot om alarmen te verminderen, kan dit de zichtbare verspilling verminderen, maar het verborgen kwaliteitsrisico vergroten. De juiste aanpak is om de kwaliteitsbescherming van de machine te behouden en tegelijkertijd de fysieke en dataomstandigheden te verbeteren die ervoor zorgen dat goede componenten worden afgewezen.

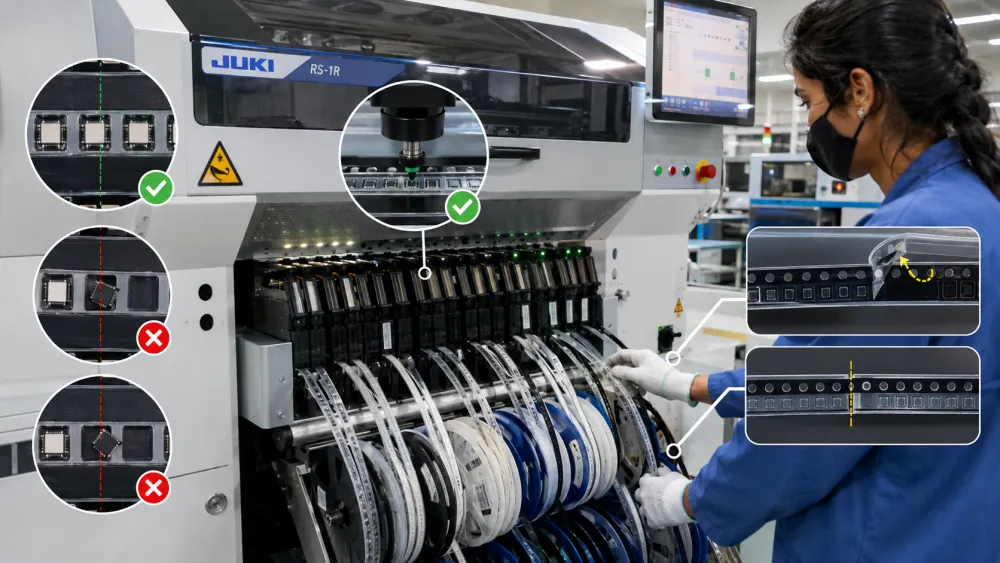

Feederpresentatie is een van de sterkste oorzaken van de afwijzing van SMT-componenten. Het mondstuk kan alleen kiezen wat de feeder presenteert. Als het onderdeel niet in het midden aankomt, gekanteld is, opgetild wordt door afdektape of vast komt te zitten in de zak, wordt het oppakproces onstabiel voordat de machinekop zelfs maar beweegt.
De indexering van de feeder moet overeenkomen met de afstand van de componenttape. Een kleine indexfout kan ervoor zorgen dat de spuitmond dicht bij de rand van een component komt te liggen in plaats van in het midden. Dit verhoogt de gemiste opname, de gekantelde opname, het mondstukcontact met de tapezak en de latere afwijzing van het gezichtsvermogen.
Ingenieurs moeten de kalibratie van de feeder, de toestand van de tapegeleider, de pitch-instelling, de spoelspanning en de oppakcoördinaat controleren. De nuttigste inspectie is vaak visueel: laat de feeder langzaam draaien en kijk of het onderdeel elke keer op dezelfde stabiele locatie stopt. Als het presentatiepunt tussen cycli beweegt, zal softwarecorrectie de hoofdoorzaak niet oplossen.
Afdektape kan de positie van de componenten tijdens het afpellen verstoren. Als de afpelhoek, de afpelkracht of het tapepad onstabiel is, kan een klein onderdeel springen, draaien of hoger in de zak komen te zitten. Lasgebieden kunnen ook korte perioden van abnormale afstoting veroorzaken. Een goed plan voor de vermindering van materiaalverspilling moet controles van de afdektape, lasinspectie en discipline bij het verwisselen van haspels omvatten.
Operators mogen een las niet als een klein detail beschouwen. Een slechte las kan machinestop, ontbrekende opname en materiaalverlies veroorzaken. Een eenvoudige checklist voor het laden van haspels, het routeren van de afdektape en de inspectie van lasverbindingen kan herhaalde verspilling verminderen zonder het plaatsingsprogramma te wijzigen.
Om het succespercentage van SMT-pickups te verbeteren, moeten fabrieken het mondstuk en het vacuümsysteem als proceskritische hulpmiddelen beschouwen. Een mondstuk ziet er misschien eenvoudig uit, maar de grootte, het oppervlak, de netheid, de slijtage en de afdichtingskwaliteit zijn van grote invloed op de vraag of een onderdeel correct kan worden opgepakt, vastgehouden, herkend en geplaatst.
Het mondstuk moet overeenkomen met de lichaamsgrootte, het oppervlak, het gewicht, het opnamegebied en het zwaartepunt van het onderdeel. Een te klein mondstuk houdt het onderdeel mogelijk niet stevig vast tijdens het accelereren. Een te groot mondstuk kan in aanraking komen met leidingen, aangrenzende taperanden of pakketkenmerken waarmee geen contact mag worden gemaakt.
Componenten met een vreemde vorm verdienen speciale aandacht. Bij connectoren, afschermingen, dioden, inductoren of onregelmatige behuizingen moet het ophaalpunt mogelijk worden aangepast. Het team moet bevestigen dat het mondstuk een stabiel vlak gebied raakt en geen gekantelde lift veroorzaakt.
Mondstukvervuiling is een van de gemakkelijkste oorzaken die u over het hoofd kunt zien, omdat hierdoor periodieke fouten kunnen ontstaan. Stof, lijmdeeltjes, soldeerpastaresten of taperesten kunnen de vacuümafdichting verminderen. De machine kan een tijdje goed werken en dan plotseling meer componenten afkeuren als er zich vervuiling ophoopt.
Een praktisch onderhoudsplan moet het reinigen van de spuitmonden, uitgebreide inspectie, controles op geblokkeerde gaten, slijtage-inspectie en vervangingsregels omvatten. Afkeuringsrapporten moeten worden vergeleken op basis van de spuitdop-ID. Als er zich een probleem voordoet bij een mondstuk over een ander onderdeel, moet dat mondstuk worden gereinigd, vervangen of opnieuw worden gekalibreerd.
Vacuümgegevens moeten worden gebruikt voordat deze een alarm worden. Een dalende vacuümwaarde kan duiden op een verstopt filter, een lekkende slang, een beschadigde spuitmondtip, een verkeerde oppakhoogte, een slecht componentoppervlak of een probleem met de presentatie van de feeder. Door het normale vacuümbereik voor een gemeenschappelijk pakket te registreren, kunnen ingenieurs drift vroegtijdig opsporen.
Wanneer de afstoting toeneemt, moet het team de huidige vacuümwaarden vergelijken met de normale basislijn. Dit is een snellere weg dan het aanpassen van veel instellingen tegelijk.

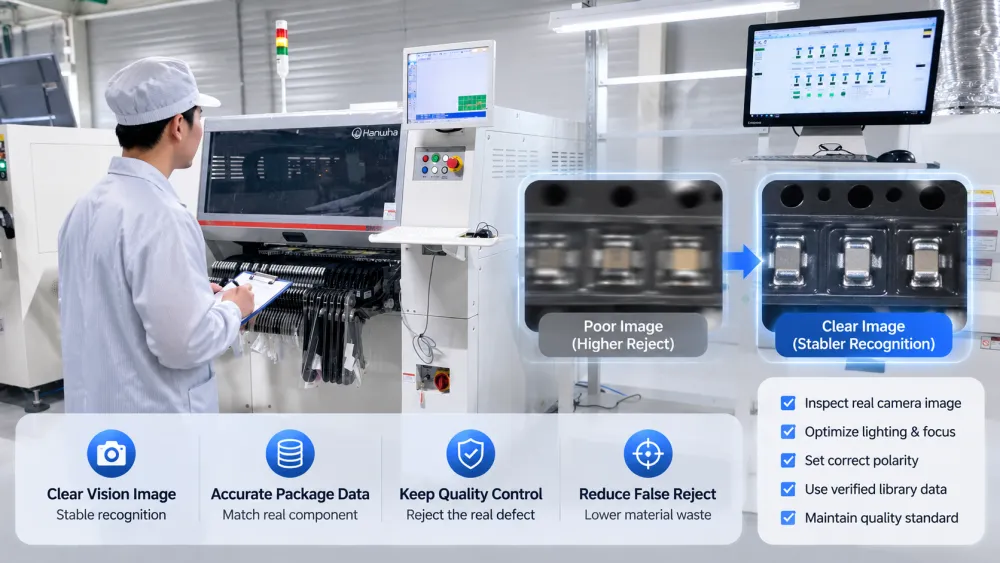

Visieherkenning krijgt vaak de schuld wanneer een machine een onderdeel afwijst. In werkelijkheid doet de camera zijn werk mogelijk correct. Het probleem kan een slechte opname, verkeerde bibliotheekgegevens, zwak contrast, pakketvariatie of onjuiste polariteitsdefinitie zijn. Visieoptimalisatie zou de herkenningsnauwkeurigheid moeten verbeteren en tegelijkertijd het kwaliteitsrisico onder controle moeten houden.
Voordat de tolerantie wordt gewijzigd, moeten ingenieurs het echte camerabeeld inspecteren. Is de rand duidelijk? Is de polariteitsmarkering zichtbaar? Is het onderdeel gekanteld? Is de verlichtingsmodus geschikt voor het pakketoppervlak? Reflecterend metaal, zwarte behuizing, transparante verpakking en kleine markering kunnen allemaal de herkenningsstabiliteit verminderen.
Als het beeld zelf slecht is, kan de oplossing liggen in verlichting, lensreiniging, camerakalibratie of een betere presentatie van de componenten. Als het beeld helder is, maar de machine goede componenten afwijst, moeten de pakketbibliotheekgegevens en tolerantie mogelijk worden herzien.
Pakketgegevens moeten overeenkomen met de echte component. Lichaamsgrootte, aantal leads, lead pitch, componenthoogte, polariteitsmarkering, opnamecentrum en herkenningsvorm zijn allemaal van belang. Een gekopieerde bibliotheek kan voor het ene product dichtbij genoeg zijn, maar niet stabiel voor een ander product. Fouten in de bibliotheek kunnen zowel het aantal afwijzingen als het plaatsingsdefect vergroten.
Voor kwaliteitsconsistentie kunnen teams referenties voor elektronica-assemblage gebruiken, zoals IPC J-STD-001J en IPC-A-610J , die volgens IPC betrekking hebben op de controles van het assemblageproces, de materialen en de acceptatiecriteria na de assemblage. Deze standaarden vervangen de regels voor het instellen van machines niet, maar ondersteunen wel consistente kwaliteitstaal in de hele fabriek.
Materiaalverspilling ontstaat niet alleen in de plaatsingsmachine. Het kan beginnen met opslag, het hanteren van de haspel, de laskwaliteit, blootstelling aan vocht, ESD-beheersing en verpakkingsvariatie. Een goed afvalreductieplan volgt het traject van magazijn tot feeder.
Vochtgevoelige componenten vereisen gecontroleerde opslag en beheer van de levensduur van de vloer. Een slechte behandeling kan latere reflow-defecten veroorzaken en kan ook de stabiliteit van het pakket beïnvloeden. JEDEC's J-STD-033 is een belangrijke industriële referentie voor het hanteren van vocht-/reflow-gevoelige apparaten.
Fabrieken moeten de droge opslag, de vochtigheidsindicatorkaarten, de gegevens over de levensduur van de vloer, de discipline bij het hersluiten en de bakregels, waar van toepassing, verifiëren. Zelfs als vocht niet direct leidt tot afkeuring van de pick-up, kan het wel bijdragen aan een groter productieverlies.
Kleine componenten kunnen worden beïnvloed door statische lading, ruwe behandeling of vervuiling. Door statische elektriciteit kunnen onderdelen aan tape, mondstukken of zakoppervlakken blijven kleven. Door het hanteren van schade kunnen de kabels verbuigen of de manier veranderen waarop het onderdeel in de tape zit. Het van de ESD Association ANSI/ESD S20.20 -framework is een nuttige referentie voor het bouwen van een ESD-controleprogramma rond gevoelige elektronische apparaten.
Als de afwijzing na veel verandering toeneemt, ga er dan niet van uit dat de machine plotseling instabiel is geworden. Vergelijk de oude en nieuwe partij onder dezelfde feeder-, mondstuk- en cameraconditie. Verschillen in lichaamskleur, pasvorm van de tapezak, oppervlaktetextuur, vorm van de draad of polariteitsmarkering kunnen allemaal van invloed zijn op de opname en herkenning.
De beste fabrieken reageren niet alleen op alarmen. Ze zetten afwijzingsgegevens om in een continu verbeteringssysteem. Dit is vooral belangrijk bij productie met een hoge mix, frequente wisselingen en dure componenten.

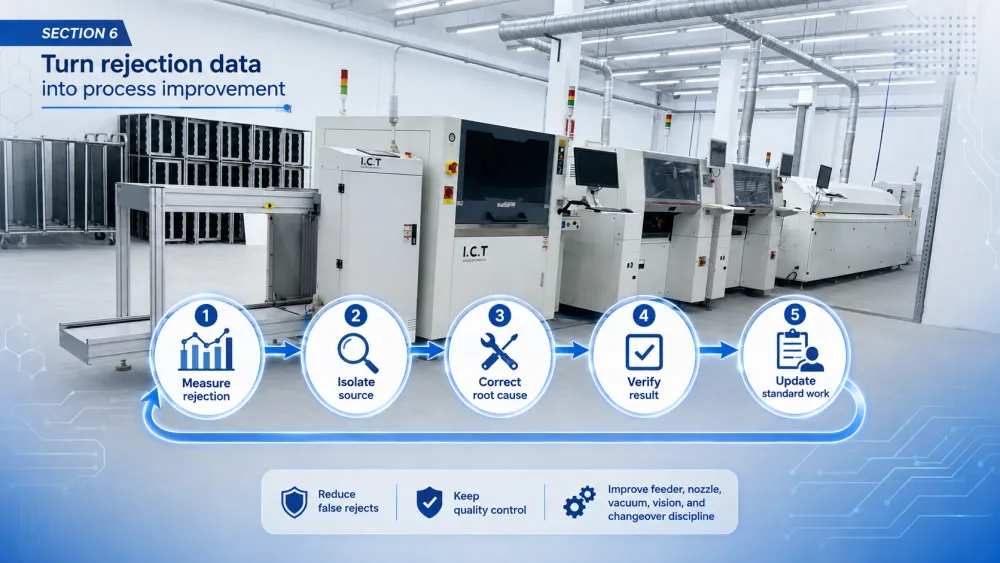

Een praktische loop is eenvoudig: meet het afwijzingspatroon, isoleer de bron, corrigeer de hoofdoorzaak, verifieer het resultaat en update het standaardwerk. Deze lus voorkomt dat hetzelfde defect terugkeert. Het helpt nieuwe operators ook te begrijpen waarom er een installatieregel bestaat.
Meet de afkeur per component, feeder, mondstuk, kop, product en partij.
Isoleer of het probleem het gevolg is van materiaal-, feeder-, mondstuk-, camera- of programmagegevens.
Corrigeer de fysieke of dataoorzaak.
Verifieer de wijziging met gecontroleerd productiebewijs.
Onderhouds-, installatie- en operatortrainingsrecords bijwerken.
Het terugdringen van verspilling mag de kwaliteitscontrole niet verzwakken. Een sterke SMT-lijn verwerpt echt slechte opname en vermindert vermijdbare valse afwijzing. Dat evenwicht komt voort uit een betere afstelling van de feeder, onderhoud van de spuitdoppen, vacuümmonitoring, zichtgegevens, materiaalbehandeling en gedisciplineerde omschakeling.
ICT ondersteunt elektronicafabrikanten met one-stop-SMT-oplossingen, inclusief lijnplanning, levering van apparatuur, installatie, training, procesondersteuning en after-sales service. Voor fabrikanten die naar het bredere probleemoplossingspad kijken, sluit dit artikel op natuurlijke wijze aan op het bredere SMT pick-and-place-probleemoplossingsframework .
Om de afwijzing van SMT-componenten te verminderen, moet u eerst meten waar en waarom de afwijzing plaatsvindt.
Feederindexering, stabiliteit van de tapezak en controle van de covertape zijn belangrijke verspillingsfactoren.
De staat van het mondstuk, de keuze van het mondstuk, de opzuighoogte en de vacuümstabiliteit zijn rechtstreeks van invloed op het succes van het opzuigen.
De gezichtstolerantie mag niet worden verminderd voordat de beeldkwaliteit en de pakketbibliotheekgegevens zijn geverifieerd.
Materiaalopslag, ESD-controle, laskwaliteit en partijvariatie beïnvloeden afkeuring en verspilling.
De beste manier om SMT-materiaalverspilling te verminderen is door afkeurgegevens om te zetten in een herhaalbare verbeteringslus.
Wanneer een fabriek afkeurgegevens als technisch bewijsmateriaal beschouwt, wordt materiaalverspilling gemakkelijker te beheersen. Het resultaat is niet alleen lagere kosten, maar ook een stabieler SMT-proces, een groter vertrouwen van operators en een betere leverbetrouwbaarheid voor klanten.
De snelste en meest betrouwbare manier is om het grootste herhaalde afwijzingspatroon te identificeren. In plaats van alle instellingen aan te passen, moeten ingenieurs uitzoeken of het probleem één component, één feeder, één mondstuk, één materiaalpartij of één programma betreft. Als één feeder de meeste uitval produceert, moeten de indexering van de feeder en de tapepresentatie eerst worden gecontroleerd. Als één mondstuk meerdere componenten bestrijkt, moeten de toestand van het mondstuk en het vacuüm worden gecontroleerd. Deze gerichte methode is sneller dan willekeurige parameterwijzigingen.
De fabriek moet het aantal valse afkeuringen en vermijdbare ophaalfouten terugdringen, terwijl de echte kwaliteitsbescherming actief blijft. Dit betekent het verbeteren van de fysieke ophaalomstandigheden, de opstelling van de feeder, het onderhoud van de spuitmonden, de materiaalbehandeling en de nauwkeurigheid van de bibliotheek. Het team moet voorkomen dat de gezichtstolerantie eenvoudigweg wordt vergroot om alarmen te laten verdwijnen. Een lager alarmaantal is niet nuttig als een slechte plaatsing of verkeerde oriëntatie in de productie terechtkomt.
Het vervangen van een haspel kan leiden tot nieuwe tapespanning, lasconditie, zakvariatie, gedrag van de afdektape of verschil in materiaalpartij. Zelfs als het onderdeelnummer hetzelfde is, kan het onderdeel anders in de zak zitten of er enigszins anders uitzien. Operators moeten de nieuwe haspel, het lasgebied, het pad van de dekkingstape, het laden van de feeder en het eerste oppakresultaat na de omschakeling inspecteren.
Beide zijn belangrijk omdat ze verschillende delen van de pick-upketen beheersen. De feeder presenteert het onderdeel, en het mondstuk pakt het op en houdt het vast. Een perfect mondstuk kan geen onderdeel oppikken dat in de tapezak is verschoven. Een perfecte feeder kan afwijzing niet voorkomen als het mondstuk versleten, vuil of lekt is. De beste aanpak is het bijhouden van afkeurgegevens en het onderhouden van zowel de feeder als de spuitdop op basis van het werkelijke risico.
Professionele ondersteuning is nuttig als de afwijzing hoog blijft na normale controles van de feeder, het mondstuk, het vacuüm, het zicht en het materiaal. Het is ook waardevol tijdens het opzetten van een nieuwe lijn, de introductie van nieuwe producten, productie met een hoge mix of wanneer dure componenten grote afvalkosten veroorzaken. Een leverancier van volledige SMT-oplossingen kan de afstemming van apparatuur, installatienormen, onderhoudsroutines, training van operators en procescontrole samen beoordelen in plaats van elk alarm afzonderlijk te behandelen.
