SMT-zichtherkenningsfouten treden op wanneer het camerasysteem de positie, vorm, polariteit of oriëntatie van een component niet correct kan identificeren. Geavanceerde SMT vision-inspectieoplossingen helpen fabrikanten de stabiliteit van de componentherkenning te verbeteren en valse afwijzing tijdens snelle plaatsing te verminderen. In veel fabrieken komt dit tot uiting in het falen van de cameraherkenning van componenten, herhaalde zichtalarmen, detectie van verkeerde rotatie of onstabiele ophaalbevestiging. Het probleem ligt vaak niet alleen bij de camera. Verlichting, pakketgegevens, staat van de spuitdoppen, oppakhoogte, presentatie van de feeder en zelfs bordcontrast kunnen allemaal van invloed zijn op de herkenningskwaliteit.
In dit artikel worden de meest voorkomende oorzaken van SMT vision-herkenningsfouten uitgelegd en worden praktische stappen voor het oplossen van problemen met SMT-machine vision getoond die technici helpen de plaatsing te stabiliseren, valse afkeuringen te verminderen en de kwaliteitscontrole sterk te houden. Het is geschreven voor SMT-procesingenieurs, technici, onderhoudsteams en productiemanagers die een betrouwbare manier nodig hebben om cameragerelateerde plaatsingsproblemen op te lossen zonder giswerk.
Inhoudsopgave
Visieherkenning is de manier waarop de machine bevestigt dat het geselecteerde onderdeel het juiste onderdeel is, op de juiste positie en in de juiste richting, voordat plaatsing plaatsvindt. Het is een controlepunt, niet alleen een camerabeeld. Wanneer het systeem het onderdeel niet correct kan lezen, kan de machine het onderdeel afwijzen, de lijn stopzetten of de verkeerde richting plaatsen als de instellingen te los zijn.
De camera controleert gewoonlijk het midden van de component, de lichaamsomtrek, de rotatiehoek, de polariteitsmarkering, de vorm van de draad of de aansluiting en de positie van de verpakking ten opzichte van het mondstuk. Voor kleine passieve componenten heeft het systeem mogelijk alleen een zuivere lichaamsomtrek en middelpunt nodig. Voor IC-, connector-, LED- of gepolariseerde pakketten is de herkenningstaak complexer omdat de camera zowel vorm als oriëntatie moet detecteren.
Dat is de reden waarom een fout in de herkenning van een componentcamera niet altijd een eenvoudige hardwarefout is. De machine leest mogelijk de verkeerde afbeelding, de verkeerde verlichtingsmodus, de verkeerde pakketdefinitie of een onderdeel dat tijdens het ophalen enigszins is bewogen. Als de lijn elk zichtalarm als een cameraprobleem beschouwt, kan de werkelijke oorzaak verborgen blijven.
SMT-plaatsing is afhankelijk van zeer kleine toleranties. Een onderdeel kan maar een paar millimeter breed zijn en de camera moet zijn positie in een fractie van een seconde bevestigen. Als het onderdeel niet in het midden, glanzend, donker, transparant, geroteerd of gedeeltelijk aan het zicht wordt onttrokken door het mondstuk, kan de herkenning onstabiel worden. Deze gevoeligheid is normaal. Het doel is niet om de visielogica te verwijderen, maar om de herkenningsinvoer schoner en consistenter te maken.

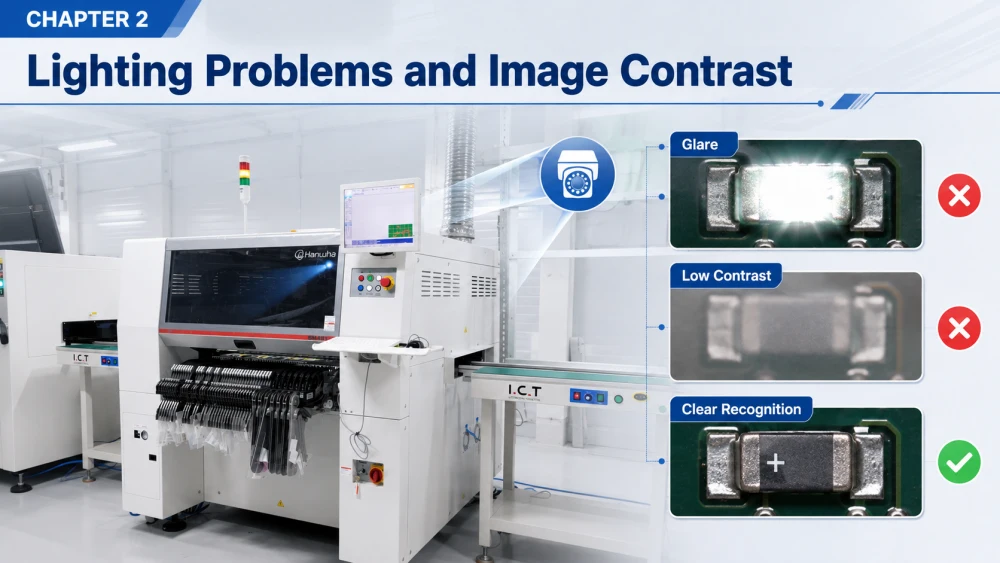

Verlichting is een van de meest voorkomende oorzaken van SMT-zichtherkenningsfouten. De camera kan alleen herkennen wat hij duidelijk kan zien. Als het licht te sterk, te zwak, ongelijkmatig is of wordt gereflecteerd door het oppervlak van het onderdeel, kan het beeld er voor de operator goed uitzien, maar nog steeds instabiel zijn voor het herkenningsalgoritme.
Verschillende pakketten hebben verschillende lichtomstandigheden nodig. Moderne pick-and-place-machines maken gebruik van geavanceerde SMT-visiesystemen met geoptimaliseerde verlichtingsmodi om verschillende verpakkingsoppervlakken te kunnen verwerken. Een zwarte IC-behuizing heeft mogelijk een sterk contrast nodig. Een reflecterende metalen verpakking heeft mogelijk zachtere verlichting nodig om verblinding te voorkomen. Een transparant of semi-transparant pakket kan de randdetectie verwarren, omdat de camera mogelijk interne reflecties ziet in plaats van een zuivere omtrek. Zelfs een kleine verandering in hoek of intensiteit kan de herkenningsprestaties beïnvloeden.
Wanneer de beeldkwaliteit afneemt, kan het systeem het midden verkeerd interpreteren, de polariteitsmarkering niet detecteren of een goed onderdeel afwijzen omdat de rand onduidelijk is. In een drukke fabriek komt dit vaak voor als een periodieke herkenningsfout, die moeilijker op te lossen is dan een constant alarm.
Ingenieurs moeten eerst het daadwerkelijke beeld inspecteren, en niet alleen de alarmtekst. Het beeld moet een duidelijke omtrek, een stabiel contrast en een zichtbare polariteitsmarkering vertonen, indien nodig. Als het beeld troebel of onstabiel is, controleer dan de lichtbron, de lensreinheid, de toestand van de reflector, de camerahoek en de verlichtingsmodus in de pakketbibliotheek.
Het helpt ook om de afbeelding onder hetzelfde onderdeel, dezelfde spuitmond en dezelfde invoerpositie te vergelijken. Als het beeld slechts aan één kant van het bord of aan één machinekop verandert, is het probleem mogelijk eerder mechanisch dan optisch. Verlichtingscorrecties zijn alleen nuttig als het beeld de echte hoofdoorzaak is, niet als het onderdeel beweegt of slecht is gekozen.
Een zeer groot aantal gevallen van fouten bij de herkenning van componentcamera"s wordt veroorzaakt door fouten in de pakketbibliotheek. De camera werkt mogelijk correct, maar de machine vergelijkt de afbeelding met de verkeerde pakketgegevens. Dit gebeurt vaak nadat een gekopieerde bibliotheek opnieuw is gebruikt voor een nieuw onderdeel dat er hetzelfde uitziet, maar niet identiek is.
De pakketdefinitie moet overeenkomen met de lichaamsgrootte, het ophaalcentrum, de hoogte, de polariteitsmarkering, het aantal leads, de omtrekvorm en de herkenningsmethode. Als een van deze waarden onjuist is, kan de machine het verkeerde midden berekenen of het onderdeel als ongeldig afwijzen. Dit komt vooral vaak voor bij kleine verpakkingen, asymmetrische behuizingen, gepolariseerde componenten en verpakkingen met subtiele oppervlaktemarkeringen.
Eén gekopieerde invoer kan herhaaldelijke SMT-visieherkenningsfouten veroorzaken bij meerdere taken als het team deze als snelkoppeling gebruikt. De camera kent de bedoeling van de operator niet. Het kent alleen de gegevens die het heeft gekregen. Daarom is de discipline van de pakketbibliotheek net zo belangrijk als het onderhoud van de machine.
Ingenieurs moeten het echte onderdeel regel voor regel vergelijken met het pakketrecord. De verpakkingsafbeelding, de polariteitsrichting, de lichaamsgrootte, het herkenningscentrum en de acceptabele rotatiehoek moeten allemaal worden gecontroleerd. Als de bibliotheek van een soortgelijk onderdeel is gekloond, is de veiligste aanpak om deze te verifiëren met een inspectie van het eerste artikel en een gecontroleerde testrun voordat de volledige productie plaatsvindt.
In kwaliteitsgevoelige fabrieken moet de bibliotheekstandaard worden behandeld als onderdeel van het procescontrolesysteem, en niet als een eenmalig installatiebestand. ICT helpt fabrikanten met one-stop-SMT-oplossingen, waaronder procesondersteuning, het matchen van apparatuur en het instellen van lijnen, zodat pakketcontrole, feedercontrole en herkenningslogica kunnen samenwerken in plaats van afzonderlijk te worden afgehandeld.

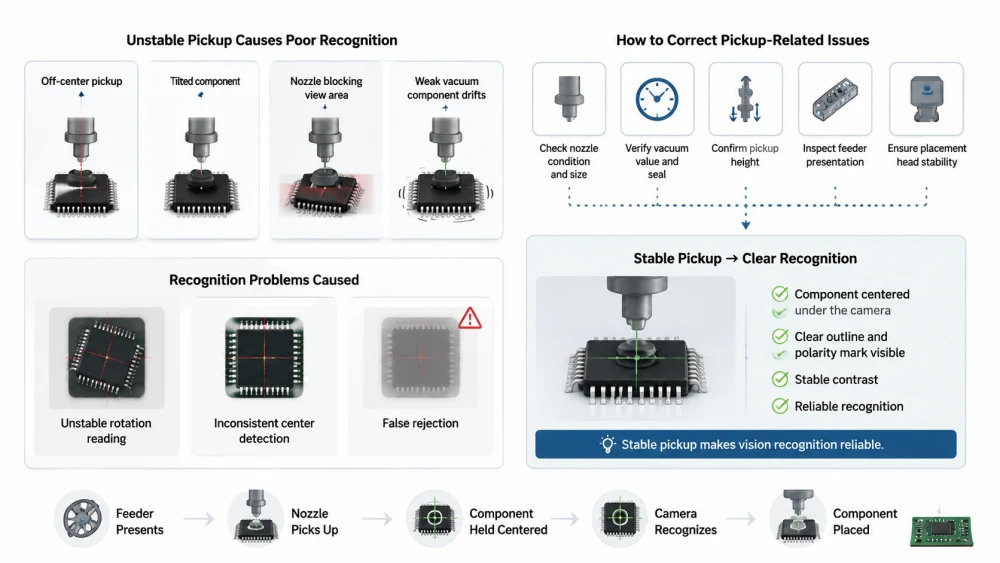

Visieherkenning mislukt vaak omdat het onderdeel niet goed gecentreerd is wanneer de camera dit controleert. Als het onderdeel gekanteld, verschoven of gedeeltelijk verborgen is door het mondstuk, kan het beeld dubbelzinnig worden, zelfs als de camera zelf gezond is. Dit is de reden waarom het oplossen van problemen met SMT-machinevisie de pick-upketen moet omvatten, en niet alleen de camera.
Het mondstuk moet het onderdeel op het verwachte middelpunt houden. Als de pick-up niet in het midden staat, kan het onderdeel tijdens het rijden enigszins draaien. Als de punt van het mondstuk versleten of geblokkeerd is, of de verkeerde maat heeft, kan het onderdeel ongelijkmatig zitten en het zichtgebied bedekken. Een zwak vacuüm kan het onderdeel ook net genoeg laten afdrijven om de herkenning te verwarren.
Deze problemen manifesteren zich vaak als onstabiele rotatiemetingen, inconsistente centrumdetectie of herhaalde valse afwijzing op hetzelfde pakket. Het lijkt erop dat de machine een cameraprobleem heeft, maar de echte oorzaak is een onstabiele pickup-geometrie.
Ingenieurs moeten de staat van het mondstuk, de grootte van het mondstuk, de vacuümwaarde, de opnamehoogte, de presentatie van de feeder en de stabiliteit van de plaatsingskop inspecteren. Als hetzelfde herkenningsprobleem zich voordoet bij één mondstuk of één machinekop, is dat een sterk teken dat het probleem mechanisch is. Het reinigen van het mondstuk, het controleren van de afdichting en het bevestigen van het vacuümpad kunnen veel terugkerende zichtalarmen oplossen.
Het onderdeel moet op een herhaalbare manier onder de camera worden gecentreerd voordat de beeldherkenning begint. Zodra de opname stabiel wordt, kan de camera zijn werk betrouwbaarder doen. Dit is één van de redenen waarom het oplossen van problemen met het gezichtsvermogen gekoppeld moet worden aan het onderhoud van de feeder en de spuitdoppen, en niet los daarvan moet staan.
Voor een breder beeld van hoe symptomen van pick-up, feeder, mondstuk en zicht met elkaar samenhangen, kunnen fabrikanten deze SMT-gids voor probleemoplossing voor pick-and-place raadplegen.
Bij sommige SMT-visieherkenningsfouten gaat het er niet om of de machine het onderdeel ziet, maar of hij het onderdeel correct begrijpt. Een component kan zichtbaar zijn, maar het systeem kan deze toch afwijzen omdat de hoek verkeerd is, de polariteitsmarkering onduidelijk is of de vorm niet overeenkomt met de verwachte bibliotheek.
Rotatiefouten treden op wanneer het onderdeel onder een iets andere hoek wordt opgepakt dan verwacht. Polariteitsfouten treden op wanneer de machine het merkteken, de pin in één richting of de asymmetrische lichaamsoriëntatie niet correct kan identificeren. Vormherkenningsfouten treden op wanneer de omtrek te zwak, te reflecterend of te veel op een ander pakket lijkt.
Deze problemen komen vooral veel voor bij LED-, diode-, connector-, QFN-, IC- en andere gepolariseerde pakketten. Een kleine markering die voor een mens gemakkelijk te zien is, kan nog steeds moeilijk zijn voor de camera als de verlichtingsmodus of de beelddrempel verkeerd is.
De pakketbibliotheek moet de juiste polariteitsrichting en rotatietolerantie bevatten. De controle van het eerste artikel moet verifiëren dat de machine dezelfde richting leest als het proces verwacht. Als het camerabeeld goed is, maar het systeem nog steeds de juiste onderdelen afwijst, is de herkenningsdrempel mogelijk te streng of is de pakketdefinitie mogelijk verkeerd.
Operators mogen oriëntatieproblemen niet oplossen door elke tolerantie te versoepelen. Dat kan het aantal alarmen voor een tijdje verminderen, maar het kan echte defecten doorlaten. Een betere oplossing is het verbeteren van de beeldkwaliteit, de pakketgegevens en de herhaalbaarheid van de opname, zodat de camera het juiste onderdeel om de juiste reden herkent.

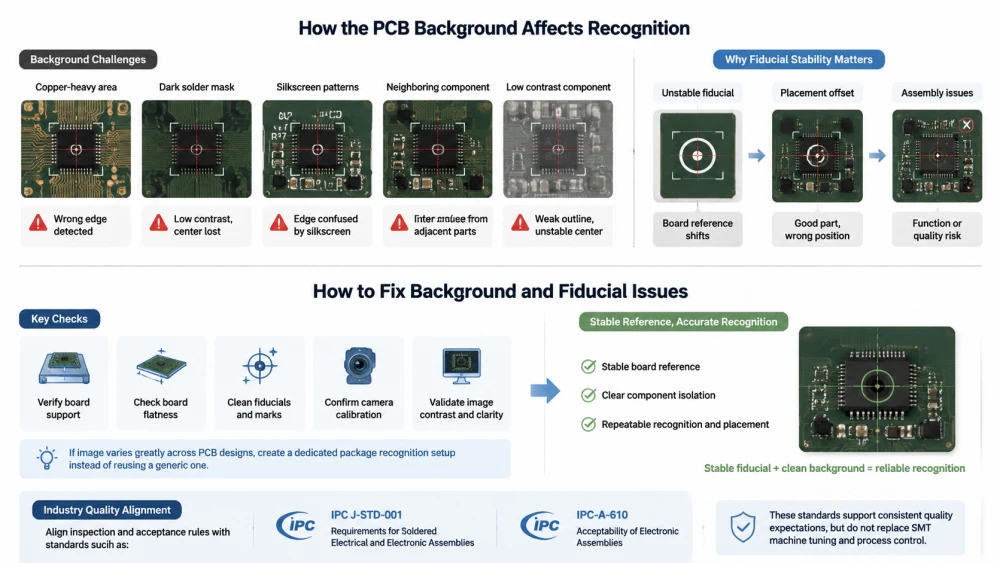

Visie ontstaat niet in een vacuüm. De achtergrond rond het onderdeel is ook van belang. Als het PCB-oppervlak te glanzend, te donker, te patroonrijk of te dicht bij de kleur van het onderdeel ligt, kan het zijn dat de camera moeite heeft om het onderdeel van het bord te isoleren. Vaste punten, de kleur van het soldeermasker en lokale reflecties kunnen ook het beeld beïnvloeden.
Sommige borden creëren een sterk contrast, terwijl andere visuele ruis creëren. Koperzware gebieden, een donker soldeermasker, zeefdrukpatronen en aangrenzende componenten kunnen het beeld allemaal minder stabiel maken. Dit wordt duidelijker wanneer de component zelf klein is of een laag contrast heeft. De camera kan dan de verkeerde rand detecteren of het middelpunt verliezen.
Vertrouwelijke herkenning kan ook de nauwkeurigheid van de plaatsing stroomafwaarts beïnvloeden. Als de bordreferentie onstabiel is, kan de machine mooie onderdelen in de verkeerde positie plaatsen. Daarom moeten de kwaliteit van de boardreferentie en de kwaliteit van de componentvisie samen worden beoordeeld.
Ingenieurs moeten de ondersteuning van het bord, de vlakheid van het bord, de betrouwbaarheid en de kalibratie van de camera controleren. Als het visiebeeld dramatisch verandert van het ene PCB-ontwerp naar het andere, heeft de pakketbibliotheek mogelijk een afzonderlijke herkenningsopstelling nodig in plaats van een hergebruikte generieke. Een duidelijke en herhaalbare bordreferentie helpt het herkenningssysteem de component correct te isoleren.
Voor een bredere kwaliteitscontroletaal stemmen sommige fabrieken hun inspectie- en acceptatieregels af op normen zoals IPC J-STD-001 en IPC-A-610. Deze standaarden vervangen het afstemmen van SMT-machines niet, maar helpen wel bij het definiëren van consistente kwaliteitsverwachtingen over de hele lijn.
De snelste manier om SMT-visieherkenningsfouten op te lossen, is door cameraproblemen te scheiden van procesproblemen. Een stabiele methode voorkomt willekeurige veranderingen en helpt het team sneller de echte oorzaak te vinden.
Als dezelfde herkenningsfout één component volgt, moeten eerst de pakketbibliotheek en de verlichting worden gecontroleerd. Als het één feederslot volgt, zijn de presentatie van de feeder en de oppakpositie waarschijnlijke oorzaken. Als het één mondstuk volgt, moeten de slijtage, centrering en het vacuüm van het mondstuk worden gecontroleerd. Als het slechts op één machinekop voorkomt, moeten de camera, de mechanische uitlijning en de toestand van de kop worden geïnspecteerd.
Deze follow-the-failure-methode is een van de meest betrouwbare vormen van probleemoplossing voor SMT-machinevisie, omdat een vaag alarm wordt omgezet in een herhaalbaar patroon. Zodra het patroon zichtbaar is, wordt de correctie veel gerichter.
Controleer het daadwerkelijke camerabeeld, niet alleen de alarmcode.
Vergelijk de component met de pakketbibliotheek.
Controleer de verlichtingsmodus, helderheid en contrast.
Inspecteer de slijtage van de spuitmonden, de vacuümwaarde en de centrering van de opnemer.
Controleer de presentatie van de feeder en de stabiliteit van de tapezak.
Bevestig bordondersteuning, betrouwbare kwaliteit en PCB-contrast.
Controleer of het probleem één onderdeel, één sleuf, één mondstuk of één machinekop betreft.
Wanneer deze controles elke keer in dezelfde volgorde worden uitgevoerd, zijn teams minder tijd kwijt aan het raden en meer tijd aan het oplossen van de echte oorzaak.

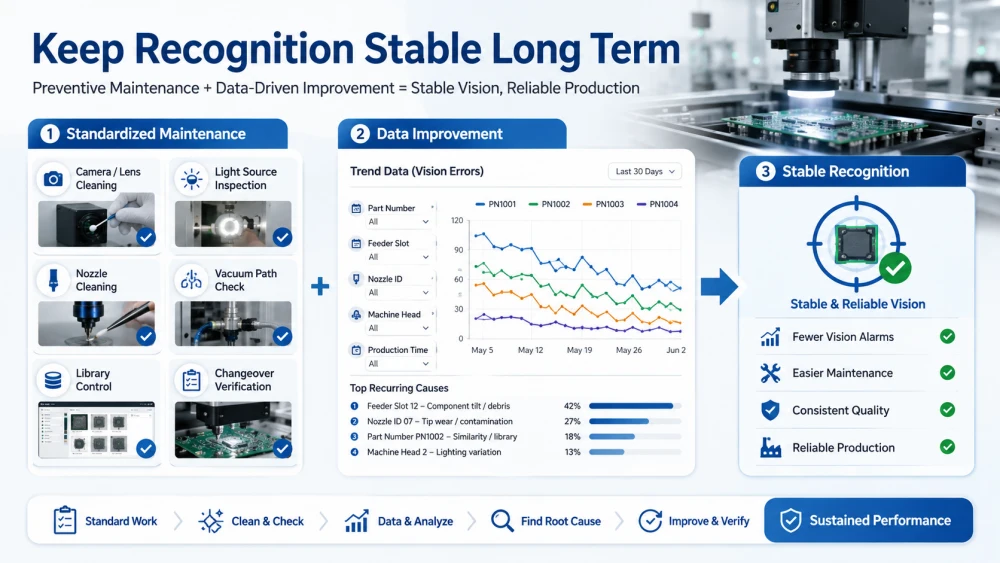

Zodra de zichtfouten zijn verholpen, is de volgende stap het voorkomen dat ze terugkomen. Stabiele herkenning is afhankelijk van de standaardconfiguratie, routinematige schoonmaak, correcte bibliotheekcontrole en regelmatige verificatie bij de omschakeling.
Het reinigen van de cameralens, inspectie van de lichtbron, het reinigen van de spuitmondjes en controles van het vacuümpad moeten allemaal deel uitmaken van gepland onderhoud. Deze taken zijn gemakkelijk uit te stellen omdat de machine mogelijk nog steeds draait, maar een kleine hoeveelheid drift kan later herhaalde zichtalarmen veroorzaken. Preventief onderhoud is doorgaans goedkoper dan herhaalde lijnonderbrekingen.
Als een fabriek veel pakkettypen gebruikt, moet de herkenningsstandaard duidelijk worden geschreven. Operators moeten weten welke onderdelen speciale verlichting nodig hebben, welk pakket een strengere polariteitsinspectie nodig heeft en welk mondstuk vaker moet worden gereinigd.
Visiefouten moeten worden geregistreerd op basis van onderdeelnummer, invoersleuf, spuitmond-ID, machinekop en productietijd. Uit trendgegevens kan blijken of hetzelfde pakket steeds weer faalt, of dat het probleem zich pas na de omschakeling voordoet. Dit maakt het gemakkelijker om te beslissen of de oplossing data, hardware of operatorpraktijk is.
Wanneer een fabriek visieherkenning als een gecontroleerd proces beschouwt in plaats van als een mysterieus alarm, wordt de hele lijn gemakkelijker te onderhouden. Dat is de echte waarde van het gedisciplineerd oplossen van problemen met SMT-machinevisie.
SMT-zichtherkenningsfouten worden meestal veroorzaakt door een combinatie van verlichting, pakketgegevens, ophaalpositie en bordcontrast.
Het falen van de herkenning van componentcamera"s is vaak een procesprobleem en niet alleen een hardwareprobleem van de camera.
Stabiele herkenning is afhankelijk van nauwkeurige pakketbibliotheken, schone optica, correcte centrering van de spuitmonden en een herhaalbare presentatie van de feeder.
De achtergrond van het bord, de referentiepunten en het PCB-contrast kunnen de stabiliteit van de camera net zo veel beïnvloeden als het onderdeel zelf.
De beste methode voor het oplossen van problemen met SMT-machinevisie is het volgen van de storing per onderdeel, feeder, mondstuk of machinekop.
Stabiliteit op de lange termijn is te danken aan preventief onderhoud, standaardconfiguratie en regelmatige eerste-artikelverificatie.
Wanneer een fabriek zichtfouten behandelt als onderdeel van de volledige ophaal- en plaatsingsketen, wordt de herkenning gemakkelijker te controleren en is de kans kleiner dat deze zich herhaalt. Het resultaat is een betere plaatsingsnauwkeurigheid, minder valse uitval en een sterkere productiestabiliteit.
De meest voorkomende oorzaken zijn slechte verlichting, verkeerde pakketbibliotheekgegevens, onstabiele opnamepositie, problemen met de spuitmondjes en een zwak contrast tussen de component en het bord. In veel gevallen werkt de camera correct, maar wordt het systeem gevraagd een beeld te lezen dat niet schoon genoeg is. De snelste manier om dit op te lossen is door de daadwerkelijke afbeelding te inspecteren en deze te vergelijken met de pakketgegevens en de ophaalstatus.
De beste manier is om de beeldkwaliteit te verbeteren voordat u de tolerantie wijzigt. Dat betekent dat u de verlichtingsmodus, de reinheid van de lens, de nauwkeurigheid van de pakketbibliotheek, de centrering van de spuitmonden en de stabiliteit van de feeder moet controleren. Als het beeld helder is maar het systeem nog steeds faalt, moeten de bibliotheek- of drempelinstellingen mogelijk worden herzien. Als het beeld onstabiel is, moet eerst de hardware of het ophaalproces worden gecorrigeerd.
Het kan beide zijn, maar het is vaak een procesprobleem dat zich manifesteert als een camera-alarm. Verlichting, mondstukslijtage, opnamepositie, bordcontrast en bibliotheekgegevens hebben allemaal invloed op de herkenning. Een goede methode voor het oplossen van problemen controleert de camera, het onderdeel, de feeder en het bord samen, in plaats van aan te nemen dat de camera defect is. Dat bespaart tijd en vermijdt het vervangen van gezonde hardware.
Alleen met voorzichtigheid. Een grotere tolerantie kan het aantal alarmen verminderen, maar kan er ook voor zorgen dat een verkeerde oriëntatie of een slechte opname in de productie terechtkomt. De veiligere aanpak is om eerst de verlichting, de verpakkingsdefinitie en de herhaalbaarheid van de ophaling te verbeteren. Tolerantiewijzigingen mogen alleen worden gebruikt nadat het beeld en het gedrag van het onderdeel stabiel genoeg zijn om ze te ondersteunen.
Procesondersteuning is nuttig wanneer hetzelfde herkenningsprobleem steeds terugkeert na camera-, verlichtings-, feeder-, spuitmond- en bibliotheekcontroles. Het is ook waardevol tijdens het opzetten van nieuwe producten, productie met een hoge mix of wanneer dure componenten herhaaldelijk afval veroorzaken. Een aanbieder van volledige SMT-oplossingen kan de lijn als één systeem beoordelen in plaats van elk alarm afzonderlijk te behandelen.
