Veel voorkomende SMT-plaatsingsfouten en hoe u deze kunt oplossen?

Aantal Bladeren:0     Auteur:Vinci Zhang     Publicatie tijd: 2026-08-10      Oorsprong:aangedreven

Inquiry

facebook sharing button
twitter sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Veel voorkomende SMT-plaatsingsfouten.webp

Veel voorkomende SMT-plaatsingsfouten zijn meestal het gevolg van onstabiele opname, onnauwkeurige componentgegevens, zwakke zichtherkenning, slechte presentatie van de feeder of problemen met de bordondersteuning. In een snelle SMT-lijn kan zelfs een kleine offset bij de feeder, het mondstuk, de PCB-ondersteuning of de plaatsingscoördinaat zichtbare defecten veroorzaken, zoals componentverschuiving, tombstone, ontbrekend onderdeel, rotatie, polariteitsfout of verkeerde plaatsing van onderdelen.

In dit artikel worden de meest voorkomende SMT-plaatsingsfouten uitgelegd, waarom ze optreden en hoe technici deze kunnen oplossen zonder de kwaliteitscontrole te verzwakken. Het is geschreven voor productiemanagers, SMT-procesingenieurs, onderhoudsteams en fabriekseigenaren die praktische SMT-oplossingen voor montagefouten willen die de opbrengst verbeteren, herbewerking verminderen en de productie stabiliseren.

1. Begrijp de SMT-plaatsingsfouten voordat u de machine aanpast

Veel fabrieken reageren op plaatsingsfouten door eerst de machineparameters te wijzigen. Dat kan soms helpen, maar het kan ook het echte probleem verbergen. Een betere methode is om het type defect te identificeren, na te gaan waar het begint en vervolgens de fysieke of gegevensgerelateerde oorzaak te corrigeren.

1.1 Waarom defectclassificatie belangrijk is

Verschillende defecten kunnen op elkaar lijken, maar verschillende oorzaken hebben. Een verschoven component kan het gevolg zijn van een slechte PCB-ondersteuning, een verkeerde plaatsingscoördinaat, slijtage van de spuitmonden, overmatige trillingen van de plaat of bewegingen van de soldeerpasta. Een geroteerd onderdeel kan het gevolg zijn van een oppakfout van de feeder, onjuiste pakketgegevens, vacuüminstabiliteit of hoge acceleratie. Een ontbrekend onderdeel kan het gevolg zijn van problemen met de feederzak, verstopping van de spuitmonden, vacuümlekkage of afwijzing van het gezichtsvermogen.

Wanneer teams een defect alleen maar omschrijven als "slechte plaatsing", verliezen ze de richting van het oplossen van problemen. Een nuttig defectrapport moet het defecttype, de componentreferentie, de verpakkingsgrootte, de invoersleuf, de spuitmond-ID, de machinekop, de PCB-locatie, de productietijd en de materiaalpartij identificeren. Hierdoor is het probleem traceerbaar.

1.2 Machinedefecten scheiden van procesdefecten

Niet elk plaatsingsdefect wordt veroorzaakt door de pick-and-place machine. Het printen van soldeerpasta, het kromtrekken van PCB"s, paneelondersteuning, verpakking van componenten, vochtigheidscontrole en reflow-profiel kunnen allemaal de kwaliteit van de uiteindelijke plaatsing beïnvloeden. Een component kan bijvoorbeeld correct worden geplaatst, maar later bewegen vanwege een slechte pasta-afzetting of trillingen tijdens de overdracht.

Ingenieurs moeten controleren of het defect direct na plaatsing zichtbaar is of pas na reflow. Als het onderdeel al is verschoven voordat het opnieuw wordt geplaatst, heeft het probleem waarschijnlijk te maken met plaatsing, oppakken, bordondersteuning of machinegegevens. Als het onderdeel na reflow verschuift, moeten het volume van de soldeerpasta, het padontwerp, de thermische balans of het reflow-profiel mogelijk nader worden beoordeeld.

2. Componentverschuiving en scheeftrekking

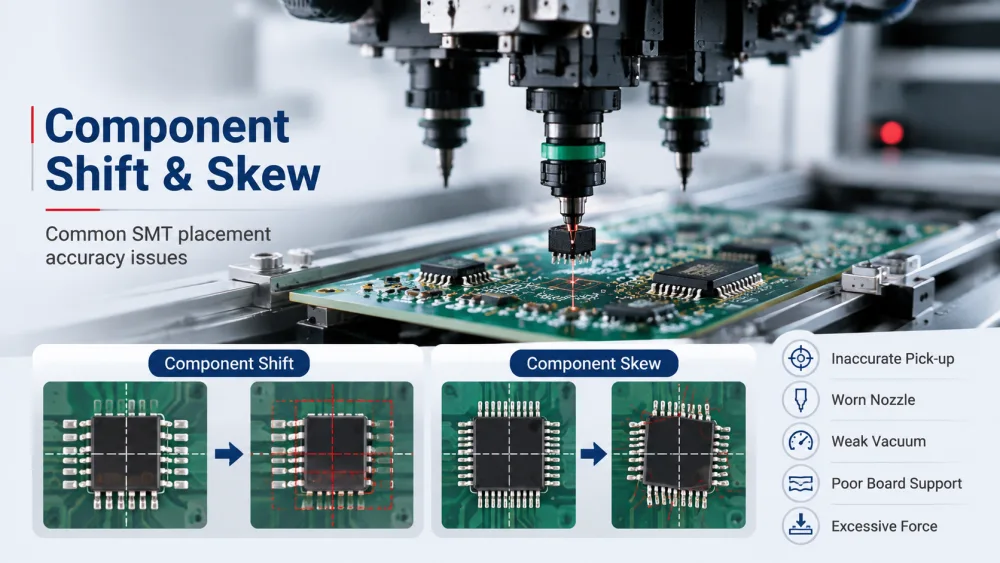

Component Shift en Skew.webp

Het verschuiven en scheeftrekken van componenten behoren tot de meest voorkomende problemen met het plaatsen van SMT-componenten. Een verschoven component wordt uit het midden van het kussen verplaatst. Een scheef onderdeel wordt iets gedraaid of schuin geplaatst. Beide defecten kunnen de kwaliteit van de soldeerverbinding verminderen en elektrische of mechanische risico"s veroorzaken.

2.1 Belangrijkste oorzaken van componentverschuiving

Componentverschuiving begint vaak met onstabiele pickup of onstabiele boardondersteuning. Als het mondstuk het onderdeel niet in het midden pakt, kan het onderdeel tijdens de beweging kantelen. Als de printplaat niet goed wordt ondersteund, kan de printplaat tijdens het plaatsen buigen. Als de plaatsingskracht te hoog is, kan een klein onderdeel op de soldeerpasta glijden.

Veelvoorkomende oorzaken zijn onder meer een onnauwkeurige oppakpositie, versleten spuitmondtip, verkeerde spuitmondgrootte, zwak vacuüm, onjuiste componenthoogte, slechte PCB-klemming, kromtrekken van de plaat, overmatige plaatsingskracht of onjuiste plaatsingscoördinaat. Voor kleine spanencomponenten kan zelfs een kleine feeder-offset een herhaalbare plaatsingsverschuiving creëren.

Deze problemen houden meestal verband met de nauwkeurigheid en stabiliteit van de SMT-pick-and-place-machine . Een goed geconfigureerd plaatsingssysteem met nauwkeurig zicht, stabiele besturing van de invoer en nauwkeurige bewegingsregeling kan problemen met het verschuiven en scheeftrekken van componenten aanzienlijk verminderen.

2.2 Hoe u verschuiving en scheefheid kunt oplossen

De eerste stap is om te bevestigen of het defect één component, één feeder, één mondstuk of één plaatlocatie veroorzaakt. Als het defect zich bij één feeder voordoet, controleer dan de kalibratie van de feeder, de afstand van de tape, het loslaten van de afdektape, de oppakcoördinaat en de spoelspanning. Als het één mondstuk volgt, inspecteer dan de reinheid, slijtage, verstopping van de vacuümgaten en centrering van het mondstuk.

Als het defect zich in één PCB-gebied voordoet, controleer dan de ondersteuning van het bord, de vlakheid van het paneel, de toestand van de klem, de herkenning van de referenties en het plaatselijke padontwerp. De plaatsingscoördinaat moet worden geverifieerd aan de hand van het echte padcentrum, en niet alleen aan de hand van de programmagegevens. De plaatsingsdruk moet ook worden herzien, vooral voor kleine passieve componenten en pakketten met een fijne spoed.

3. Grafsteendefect

Tombstone is een defect waarbij één uiteinde van een chipcomponent omhoog komt tijdens het terugvloeien, waardoor het onderdeel gedeeltelijk rechtop blijft staan. Hoewel tombstone verschijnt na reflow, heeft deze vaak zijn oorsprong in plaatsingsnauwkeurigheid, soldeerpasta-balans, componentgeometrie en thermisch gedrag.

3.1 Waarom grafsteen gebeurt

Tombstone gebeurt meestal wanneer de bevochtigingskracht aan de ene kant van een klein onderdeel sterker wordt dan aan de andere kant tijdens reflow. Een ongelijkmatig soldeerpastavolume, ongelijke padgrootte, ongelijkmatige verwarming, componentoffset en verschillende padbevochtigingssnelheden kunnen allemaal bijdragen. Zeer kleine passieve componenten zijn gevoeliger omdat ze door hun lage massa gemakkelijker kunnen worden opgetild.

Een plaatsingsfout kan de kans op een grafsteen vergroten. Als een onderdeel dichter bij het ene kussen wordt geplaatst dan het andere, kan de ene kant eerst nat worden en het onderdeel naar boven trekken. Dit is de reden waarom het oplossen van problemen met tombstones zich niet alleen op de oven moet concentreren.

De printer, plaatsingsmachine, PCB-ontwerp en reflow-profiel zijn allemaal van belang. Stabiel printen van soldeerpasta vanuit een precisiesoldeerpastaprinter is ook belangrijk voor het verminderen van ongelijkmatig soldeervolume dat tot grafsteendefecten kan leiden.

3.2 Hoe grafsteen te verkleinen

Ingenieurs moeten eerst het afdrukken van soldeerpasta inspecteren. Pastaafzettingen moeten evenwichtig, schoon en consistent zijn. Het ontwerp van de stencilopening moet overeenkomen met het componentenpakket en de padindeling. De grootte van het PCB-pad en het ontwerp van het soldeermasker moeten worden herzien als tombstone in batches dezelfde referentie-aanduiding herhaalt.

De nauwkeurigheid van de plaatsing moet ook worden gecontroleerd. Het onderdeel moet gelijkmatig over beide kussens liggen, met de juiste hoogte en druk. Voor procesreferenties zijn IPC-standaarden zoals IPC J-STD-001 en IPC-A-610 nuttig voor het begrijpen van assemblageprocescontrole en acceptatieverwachtingen. Ze vervangen het oplossen van fabrieksproblemen niet, maar helpen teams consistente kwaliteitstaal te gebruiken.

4. Ontbrekende component en gevallen component

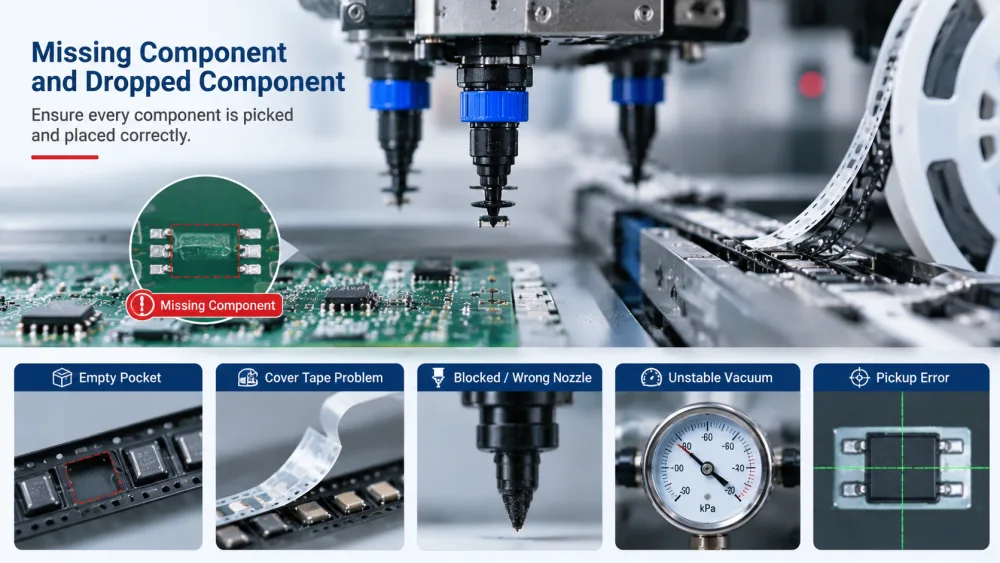

Ontbrekende component en verwijderde Component.webp

Een ontbrekend onderdeel betekent dat het onderdeel niet aanwezig is op de verwachte PCB-locatie. Een verwijderd onderdeel betekent dat het onderdeel is gepickt, maar verloren is gegaan voordat het werd geplaatst. Deze defecten kunnen de productie stopzetten, de inspectielast vergroten en een ernstig kwaliteitsrisico met zich meebrengen als ze niet worden opgemerkt.

4.1 Waarom componenten worden gemist of verwijderd

Ontbrekende en gevallen onderdelen zijn vaak het gevolg van een mislukte ophaalactie. De feeder presenteert het onderdeel mogelijk niet correct, het mondstuk sluit mogelijk niet af of het vacuümniveau is mogelijk onstabiel. Als de machine de fout detecteert, kan deze het onderdeel afkeuren. Als de detectie-instellingen zwak zijn, kan het defect de kaart bereiken.

Typische oorzaken zijn onder meer een lege zak, afdektape die het onderdeel uit positie trekt, slechte laskwaliteit, onjuiste feeder-pitch, versleten feederonderdelen, verstopte spuitmond, verkeerde spuitmondgrootte, vacuümlekkage, vuil filter, overmatige kopversnelling of onjuiste oppakhoogte. Kleine en lichtgewicht componenten kunnen zich vanwege statische lading ook aan tape- of mondstukoppervlakken hechten.

4.2 Hoe u een ontbrekend en gevallen onderdeel kunt repareren

De beste methode is om de oppakketen van de feeder tot de plaatsingskop te volgen. Ingenieurs moeten de indexering van de feeder, de zakstabiliteit, het afpellen van de afdektape, de oppakcoördinaat, het mondstuktype, de reinheid van de mondstukken, de vacuümwaarde en het resultaat van de componentherkenning controleren. Als het machinelogboek herhaalde ophaalfouten uit één slot laat zien, moeten eerst de feeder- en tapepresentatie worden gecontroleerd.

Als het probleem zich bij verschillende feeders voordoet, maar bij één mondstuk of kop optreedt, moeten het mondstuk en het vacuümcircuit worden geïnspecteerd. Onderhoudsteams moeten het mondstuk reinigen, het vacuümpad controleren, filters inspecteren en verifiëren of de vacuümwaarde overeenkomt met de normale basislijn. Voor bredere diagnostische logica kunnen teams deze raadplegen SMT pick-and-place-probleemoplossingsgids om de symptomen van pickup, vision, feeder en plaatsing met elkaar te verbinden.

5. Verkeerde rotatie-, spiegel- en polariteitsfout

Verkeerde rotatie, omgedraaide component en polariteitsfout zijn SMT-plaatsingsfouten met een hoog risico, omdat ze de visuele inspectie kunnen doorstaan ​​als de markering klein of verborgen is. Ze zijn vooral belangrijk voor diodes, LED"s, IC"s, connectoren, elektrolytische condensatoren en gepolariseerde pakketten.

5.1 Belangrijkste oorzaken van oriëntatiefouten

Oriëntatiedefecten zijn vaak het gevolg van onjuiste pakketbibliotheekgegevens, verkeerde laadrichting van de feeder, onduidelijke polariteitsmarkering, slechte zichtherkenning of rotatie van componenten tijdens het oppakken. Een gekopieerde componentenbibliotheek kan ook problemen veroorzaken als het pakket vergelijkbaar maar niet identiek is.

Een LED kan bijvoorbeeld een subtiele polariteitsmarkering hebben die specifieke verlichting nodig heeft. Een connector kan een asymmetrische vorm hebben die correct moet worden gedefinieerd in de pakketgegevens. Een onderdeel kan tijdens beweging ook roteren als het contactoppervlak van de spuitmond te klein is of als de vacuümafdichting zwak is.

5.2 Hoe polariteits- en rotatiefouten te voorkomen

Fabrieken moeten de oriëntatie van de componenten verifiëren tijdens de inspectie van het eerste artikel en na elke herlading van de feeder. Pakketbibliotheekgegevens moeten de juiste lichaamsgrootte, polariteitsdefinitie, herkenningsvorm, opnamecentrum, componenthoogte en toegestane rotatietolerantie bevatten. Het echte camerabeeld moet worden gecontroleerd voordat de tolerantie wordt vergroot.

De laadrichting van de feeder moet worden gestandaardiseerd met duidelijke instructies voor de operator. Voor gepolariseerde componenten moet het procesteam referentiefoto"s of oriëntatietekeningen op de lijn gebruiken. Visieverlichting en camerakalibratie moeten worden herzien als markeringen moeilijk te detecteren zijn. Het doel is niet simpelweg om de machine meer componenten te laten accepteren, maar om de herkenning betrouwbaarder te maken.

Na plaatsing kan AOI-inspectie helpen de positie van componenten, rotatiehoek, polariteit en ontbrekende onderdelen te verifiëren voordat producten naar het volgende proces gaan.

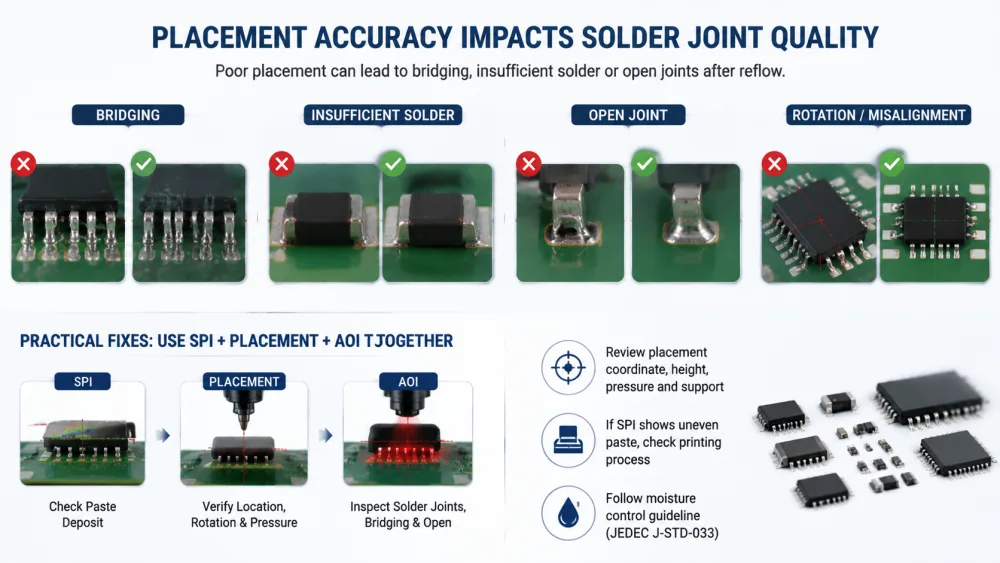

Overbrugging, onvoldoende soldeer en open verbinding gerelateerd aan Placement.webp

Overbrugging, onvoldoende soldeer en open verbinding worden vaak besproken als soldeerfouten, maar de nauwkeurigheid van de plaatsing kan deze allemaal beïnvloeden. Een onderdeel dat van de pad is geplaatst, gekanteld is, te diep is gedrukt of op een oneffen pasta zit, kan na reflow soldeerverbindingsproblemen veroorzaken.

6.1 Hoe plaatsing de kwaliteit van de soldeerverbinding beïnvloedt

Als een component naar één kant wordt verschoven, kan soldeer aan de drukke kant een brug vormen en aan de andere kant onvoldoende worden. Als een gelode component wordt gedraaid of niet is uitgelijnd met de pad, is het mogelijk dat sommige leads niet goed worden bevochtigd. Als de plaatsingskracht te hoog is, kan de soldeerpasta eruit dringen en het overbruggingsrisico vergroten.

Fijne pitch IC, QFN, connector en kleine passieve component zijn bijzonder gevoelig. Zelfs als de plaatsingsmachine geen fout rapporteert, kan de uiteindelijke soldeerverbinding mislukken als de pasta-afzetting, het kussenontwerp en de plaatsingslocatie niet als één systeem zijn uitgelijnd.

Ingenieurs moeten SPI-, plaatsings- en AOI-gegevens met elkaar vergelijken. Als SPI een goede pasta vertoont, maar AOI herhaalde brugvorming bij één component vertoont, moeten de plaatsingscoördinaat, rotatie, componenthoogte, druk en ondersteuning worden beoordeeld. Als SPI al een ongelijkmatige pasta vertoont, ligt de oorzaak mogelijk bij het afdrukken en niet bij de plaatsing.

Voor vochtgevoelige componenten zijn opslag en controle van de levensduur van de vloer ook van belang. JEDEC J-STD-033 is een belangrijke referentie voor het omgaan met vocht-/reflow-gevoelige apparaten. Een goede materiaalverwerking kan een verkeerde plaatsing niet verhelpen, maar helpt wel bredere problemen met terugvloeiing en betrouwbaarheid te voorkomen.

7. Methode voor het oplossen van de hoofdoorzaak

De meest effectieve oplossingen voor SMT-montagedefecten volgen een eenvoudig principe: zoek uit of het defect het onderdeel, de feeder, het mondstuk, de machinekop, de PCB-locatie, de materiaalpartij of het programma volgt. Zodra het patroon duidelijk is, wordt de correctie veel eenvoudiger.

Voor fabrieken met herhaalde SMT-plaatsingsproblemen is het beoordelen van de volledige SMT-productielijnopstelling vaak effectiever dan het aanpassen van één machineparameter.

7.1 Gebruik een follow-the-defect-methode

Als hetzelfde defect op één component op meerdere PCB"s voorkomt, controleer dan de componentgegevens, de feeder, het mondstuk en de materiaalverpakking. Als het defect zich in één feedersleuf voordoet, inspecteer dan de kalibratie van de feeder, de tapezak, het tapepad en de verbinding. Als het één mondstuk volgt, controleer dan de slijtage, vervuiling, het vacuüm en de kalibratie van het mondstuk. Als het alleen in één PCB-gebied verschijnt, controleer dan de steunpinnen, het kromtrekken van het bord, de referentiegegevens en de lokale plaatsingscoördinaten.

Deze methode voorkomt willekeurige aanpassingen. Het helpt teams ook om te voorkomen dat er te veel parameters tegelijk worden gewijzigd. Wanneer er te veel wijzigingen tegelijk worden aangebracht, wordt het moeilijk om te weten welke correctie het probleem daadwerkelijk heeft opgelost.

7.2 Bouw een praktische defectchecklist

Een nuttige checklist voor SMT-plaatsingsdefecten moet het volgende bevatten:

  • Type defect en locatie op de printplaat.

  • Componentenpakket, referentieaanduiding en materiaalpartij.

  • Feedersleuf, feederconditie en tapepresentatie.

  • Mondstuk-ID, mondstukgrootte, reinheid en vacuümwaarde.

  • Machinekop, plaatsingskracht, oppakhoogte en bewegingsinstelling.

  • Visiebeeld, verlichting, tolerantie en pakketbibliotheekgegevens.

  • PCB-ondersteuning, klemconditie, referentieherkenning en vlakheid van de plaat.

  • SPI- en AOI-resultaat voor en na correctie.

Fabrieken moeten de uiteindelijke bevestigde oorzaak registreren en het standaardwerk bijwerken. Zo wordt het oplossen van problemen omgezet in proceskennis in plaats van herhaalde brandbestrijding.

8. Preventie: hoe u kunt voorkomen dat plaatsingsdefecten terugkeren

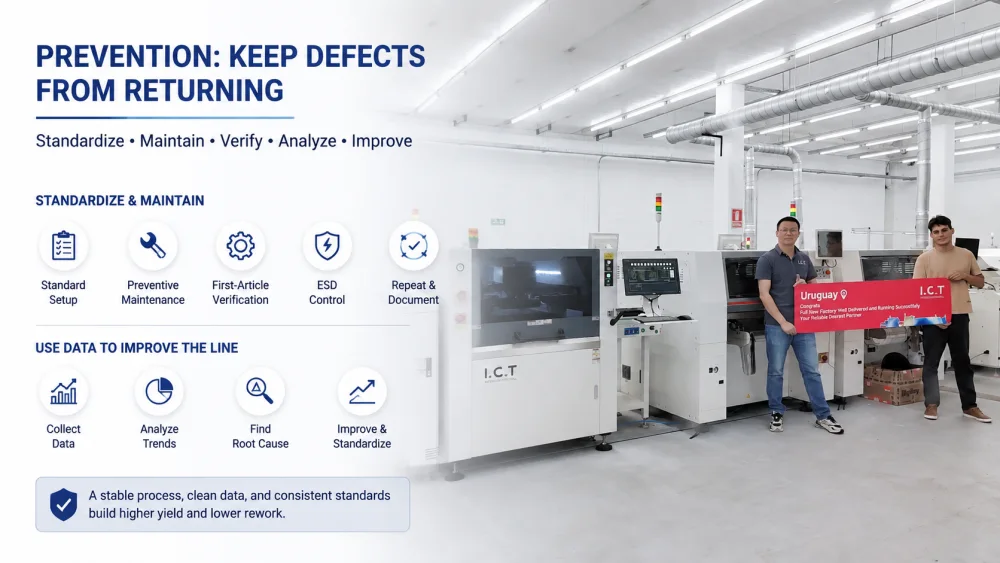

Hoe u kunt voorkomen dat plaatsingsfouten worden geretourneerd.webp

Het oplossen van één defect is nuttig, maar het voorkomen van herhaalde defecten is waardevoller. Stabiele SMT-productie is afhankelijk van de standaardconfiguratie, preventief onderhoud, verificatie van het eerste artikel, discipline van de operator en gegevensbeoordeling.

8.1 Standaardiseer installatie en onderhoud

Kalibratie van de feeder, reiniging van de spuitmondjes, vacuüminspectie, camerakalibratie, installatie van steunpennen en inspectie van het eerste artikel moeten deel uitmaken van de routinematige productiecontrole. Deze controles mogen niet alleen afhankelijk zijn van de ervaring van individuele exploitanten. Ze moeten worden gedocumenteerd en herhaald bij productwissels, het herladen van de feeder en onderhoudsintervallen.

Er moet ook rekening worden gehouden met ESD-beheersing, omdat statische elektriciteit de hantering van kleine componenten en de stabiliteit van de pick-up kan beïnvloeden. Het van de ESD Association ANSI/ESD S20.20 -framework is een nuttige referentie voor het bouwen van een ESD-controleprogramma rond gevoelige elektronische apparaten.

8.2 Gebruik data om de lijn te verbeteren

Plaatsingsfouten moeten worden beoordeeld op basis van trends, en niet alleen op basis van individuele gebeurtenissen. Een fabriek moet het defectpercentage vergelijken per product, componentenpakket, machine, feeder, mondstuk, ploeg en materiaalpartij. Als een probleem zich herhaalt, moet het team de standaard installatie- of onderhoudsregel verbeteren.

ICT ondersteunt elektronicafabrikanten met one-stop-SMT-oplossingen , waaronder SMT-lijnplanning, levering van apparatuur, installatie, training, productieondersteuning en after-sales service. SMT-projecten >>

Voor fabrikanten die herhaaldelijk met plaatsingsfouten worden geconfronteerd, kan ervaren procesondersteuning helpen machinegegevens, materiaalbehandeling, operatorpraktijken en productielijnconfiguratie samen te brengen in één duidelijk verbeteringsplan.

9. Belangrijkste aandachtspunten

  • Veel voorkomende SMT-plaatsingsfouten zijn onder meer verschuiving, scheefheid, tombstone, ontbrekend onderdeel, gevallen onderdeel, rotatiefout, omdraaien, polariteitsfout, overbrugging, open verbinding en onvoldoende soldeer.

  • De beste methode voor het oplossen van problemen is om eerst het defecttype te identificeren en vervolgens na te gaan of dit het onderdeel, de feeder, het mondstuk, de kop, het PCB-gebied, de materiaalpartij of de programmagegevens betreft.

  • De presentatie van de feeder, de toestand van de spuitmonden, de vacuümstabiliteit, de zichtherkenning, de PCB-ondersteuning en de plaatsingsgegevens zijn belangrijke oorzaken van plaatsingsproblemen van SMT-componenten.

  • Niet elk soldeerdefect wordt veroorzaakt door de plaatsing, maar de nauwkeurigheid van de plaatsing kan de brug, open verbinding en onvoldoende soldeer sterk beïnvloeden.

  • Verbetering op de lange termijn is afhankelijk van de standaardconfiguratie, preventief onderhoud, inspectie van de eerste artikelen, training van operators en beoordeling van gegevens.

Wanneer een fabriek plaatsingsfouten als procesbewijs behandelt, wordt elk defect gemakkelijker op te lossen en is de kans kleiner dat het terugkeert. Het resultaat is een beter rendement, minder nabewerking, een stabielere levering en een sterker vertrouwen in de SMT-lijn.

10. Veelgestelde vragen: over veel voorkomende SMT-plaatsingsfouten

10.1 Wat zijn de meest voorkomende SMT-plaatsingsfouten?

De meest voorkomende fouten bij het plaatsen van SMT zijn onder meer componentverschuiving, scheefheid, tombstone, ontbrekend onderdeel, gevallen onderdeel, verkeerde rotatie, omgedraaid onderdeel, polariteitsfout, brug, open verbinding en onvoldoende soldeer. Sommige defecten worden rechtstreeks veroorzaakt door oppak- en plaatsingsproblemen, terwijl andere zich voordoen na reflow omdat de plaatsing, de soldeerpasta, het padontwerp of de verwarmingsbalans niet stabiel waren. Ingenieurs moeten het defect eerst classificeren voordat ze de machine-instellingen wijzigen.

10.2 Hoe kan een ingenieur snel de oorzaak van de verschuiving van SMT-componenten achterhalen?

De snelste betrouwbare methode is om te controleren of de ploeg één component, feeder, spuitmond, machinekop of PCB-locatie volgt. Als het een feeder volgt, zijn feederindexering en tapepresentatie waarschijnlijke oorzaken. Als het een mondstuk volgt, kan er sprake zijn van mondstukslijtage of vacuümlekkage. Als het in één PCB-gebied voorkomt, moeten de kaartondersteuning, de toestand van de klem of de lokale coördinaatgegevens worden gecontroleerd.

10.3 Waarom lijkt een onderdeel correct geplaatst, maar wordt het na reflow defect?

Een component kan na reflow bewegen of defect raken omdat het volume van de soldeerpasta, het padontwerp, de thermische balans of de bevochtigingskracht veranderen tijdens het verwarmen. Tombstone en enkele schakeldefecten zijn veelvoorkomende voorbeelden. Plaatsing kan nog steeds een bijdrage leveren als de component enigszins uit het midden stond vóór het opnieuw plaatsen. Ingenieurs moeten SPI, plaatsingsinspectie, AOI en reflow-resultaten met elkaar vergelijken in plaats van naar één processtap alleen te kijken.

10.4 Moet de gezichtstolerantie worden vergroot om afwijzing van plaatsing te verminderen?

De tolerantie voor het gezichtsvermogen mag niet worden vergroot voordat de werkelijke oorzaak wordt begrepen. Een grotere tolerantie kan het aantal alarmen verminderen, maar kan er wel voor zorgen dat een geroteerd, verschoven of verkeerd herkend onderdeel wordt doorgelaten. Ingenieurs moeten eerst het camerabeeld, de verlichtingsmodus, de pakketbibliotheek, de polariteitsmarkering, de vorm van de componenten en de stabiliteit van de pickup inspecteren. Tolerantieaanpassing is alleen nuttig als het herkenningsdoel al nauwkeurig is en het risico onder controle is.

10.5 Wanneer moet een fabriek om SMT-procesondersteuning vragen?

Een fabriek moet om SMT-procesondersteuning vragen wanneer plaatsingsfouten zich herhalen na normale controles van de feeder, mondstuk, vacuüm, vision en programma. Ondersteuning is ook nuttig tijdens de introductie van nieuwe producten, productie met een hoge mix, installatie van nieuwe lijnen of wanneer dure componenten hoge herbewerkingskosten met zich meebrengen. Een professionele aanbieder van SMT-oplossingen kan de volledige lijn beoordelen in plaats van elk machinealarm als een geïsoleerd probleem te behandelen.
