Het kiezen van een SMT-productielijn voor de productie van LED-verlichting is niet alleen de aankoop van apparatuur; het is een productiebeslissing voor de lange termijn die rechtstreeks van invloed is op de productbetrouwbaarheid, lichtconsistentie en operationele kosten.
Veel LED-fabrikanten gaan er aanvankelijk van uit dat de assemblage van LED-PCB's eenvoudiger is dan consumentenelektronica vanwege de relatief kleine verscheidenheid aan componenten. In werkelijkheid brengt LED-verlichting een unieke reeks uitdagingen met zich mee: lange en dunne printplaten, strikte thermische eisen, gevoeligheid voor soldeerconsistentie en hoge verwachtingen voor stabiliteit op de lange termijn. Een slecht geconfigureerde SMT-lijn kan in de vroege productieperiode acceptabel werken, maar na maanden van gebruik geleidelijk leiden tot kleurafwijkingen, voortijdig lichtverlies of hogere herbewerkingspercentages.
Dit artikel biedt een praktische, op techniek gerichte gids voor het kiezen van de juiste SMT-productielijn voor de productie van LED-verlichting, waarbij de nadruk ligt op stabiliteit, consistentie, schaalbaarheid en kostenbeheersing in plaats van alleen op de snelheid.
Voor fabrikanten die groei op de lange termijn plannen, gaat het selecteren van de juiste LED SMT-productielijnconfiguratie niet alleen over de huidige outputdoelstellingen, maar ook over het garanderen van stabiele kwaliteit, consistente prestaties en schaalbaarheid voor toekomstige productupgrades.

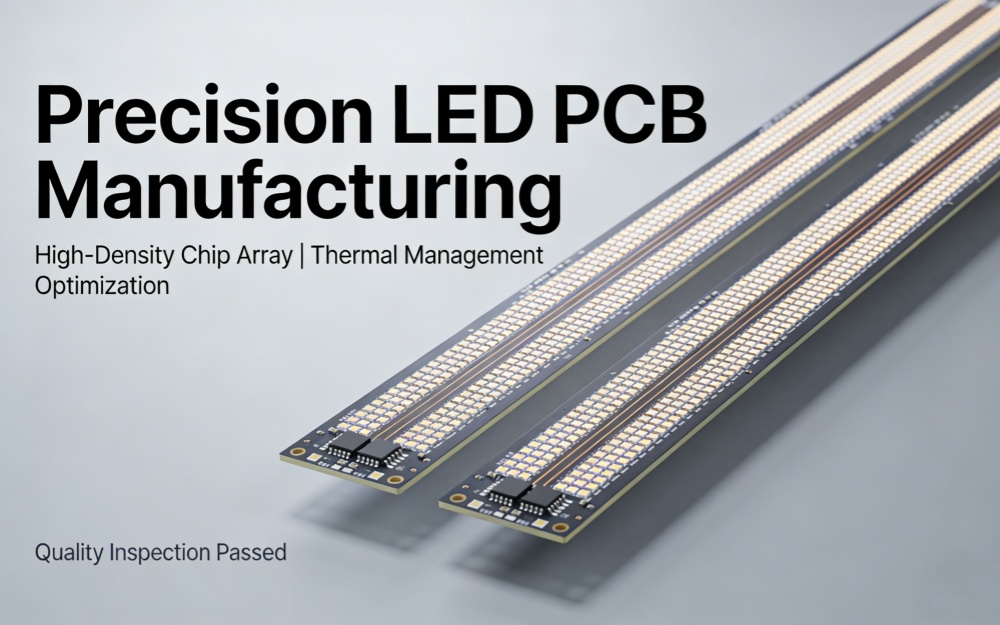

In tegenstelling tot smartphones of compacte consumentenelektronica maken LED-verlichtingsproducten vaak gebruik van lange, smalle en relatief dunne PCB's. Lineaire lampen, paneellampen en buitenarmaturen overschrijden doorgaans de standaard PCB-lengtes en zijn gevoelig voor kromtrekken tijdens thermische processen.
Deze kenmerken stellen hogere eisen aan:
Bordondersteuning tijdens het printen en plaatsen
Transportbreedte en transportstabiliteit
Thermische uniformiteit tijdens reflow-solderen
Het negeren van deze factoren kan resulteren in spanning op de soldeerverbinding, ongelijkmatige verwarming en geleidelijke betrouwbaarheidsproblemen die moeilijk te detecteren zijn tijdens de eerste inspectie.

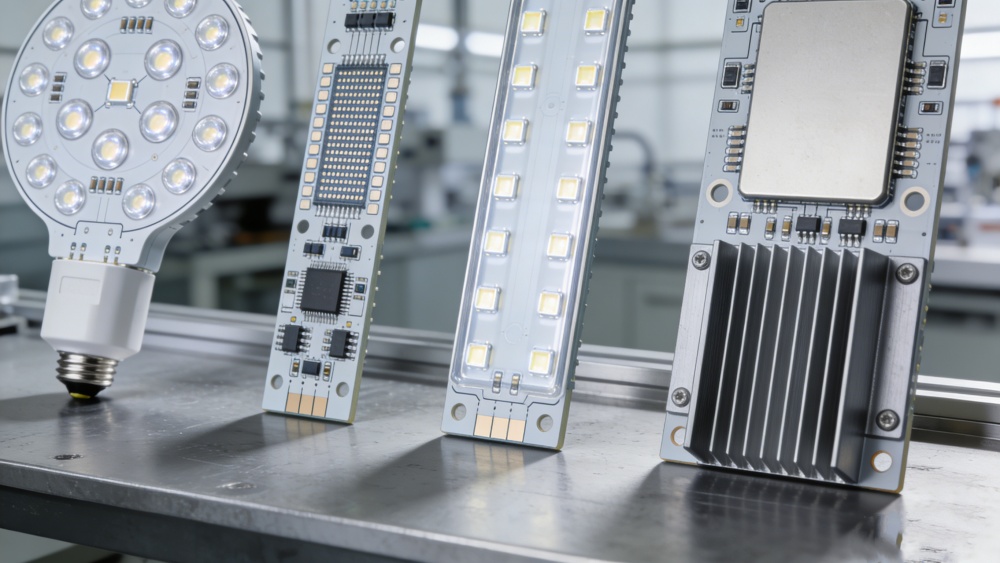

PCB's voor LED-verlichting bestaan doorgaans uit:
Grote hoeveelheden LED-chips
Weerstanden en condensatoren in repetitieve patronen
Beperkte pakketdiversiteit vergeleken met smartphones of wearables
Hoewel de lay-out eenvoudig lijkt, ligt de uitdaging in het handhaven van de plaatsing en soldeerconsistentie tussen duizenden (of miljoenen) identieke componenten. Kleine variaties in het soldeervolume of de plaatsingsdruk kunnen zich ophopen in zichtbare inconsistenties in de helderheid van eindproducten.
Voor LED-productie zijn herhaalbaarheid en procesbeheersing belangrijker dan extreme plaatsingssnelheid.
LED-prestaties zijn rechtstreeks gekoppeld aan de kwaliteit van de soldeerverbinding en het thermische gedrag. Slecht solderen kan leiden tot:
Verhoogde junctietemperatuur
Snellere lumenafschrijving
Kleurverschuiving in de loop van de tijd
In tegenstelling tot consumentenproducten met een korte levensduur wordt verwacht dat LED-verlichting jarenlang betrouwbaar zal functioneren. SMT-beslissingen die tijdens de lijnconfiguratie worden genomen, zullen een directe impact hebben op de prestaties in het veld, lang nadat de productie is begonnen.
In de praktijk moeten SMT-oplossingen voor de productie van LED-verlichting worden aangepast aan de productstructuur, PCB-grootte en thermische vereisten, in plaats van een one-size-fits-all-benadering te gebruiken.
LED-lampen en -buizen zijn doorgaans producten in grote volumes met bescheiden PCB-afmetingen. De belangrijkste SMT-prioriteiten zijn onder meer:
Stabiel printen voor consistent soldeervolume
Betrouwbare plaatsing bij gematigde snelheden
Reflow-processen waren gericht op uniforme verwarming in plaats van op maximale doorvoer
Voor deze toepassingen levert een goed uitgebalanceerde SMT-lijn, waarbij de nadruk wordt gelegd op uptime en rendement, vaak een betere ROI op dan ultrasnelle configuraties.
Paneellampen en lineaire armaturen zorgen voor extra complexiteit vanwege de plaatlengte en mechanische belasting. SMT-lijnen voor deze producten moeten de nadruk leggen op:
Verbeterde PCB-ondersteuning tijdens het printen en plaatsen
Transportbanden ontworpen voor het hanteren van lange platen
Reflow-ovens met bewezen temperatuuruniformiteit over brede en lange PCB's
Onjuiste hantering of ongelijkmatige verwarming kunnen subtiele vermoeidheid van de soldeerverbindingen veroorzaken, die pas na langdurig gebruik optreedt.
High-power en outdoor LED-producten vereisen de hoogste soldeerbetrouwbaarheid. Deze toepassingen vereisen vaak:
Strenge thermische profielcontrole
Optionele stikstofreflow-omgevingen
Conservatieve procesmarges om duurzaamheid op lange termijn te garanderen
In dergelijke gevallen verlaagt het vooraf investeren in thermische stabiliteit en procescontrole de garantie- en onderhoudskosten later aanzienlijk.
Het printen van soldeerpasta is het startpunt van LED SMT-kwaliteit. Veel voorkomende uitdagingen zijn onder meer:
Ongelijkmatig soldeervolume op grote LED-pads
Pasta die inzakt of onvoldoende loslaat op lange planken
Variaties veroorzaakt door inconsistente ondersteuning van het bord
Zelfs kleine afwijkingen in het soldeervolume kunnen leiden tot kanteling van de LED, onvoldoende warmteafvoer of betrouwbaarheidsproblemen op de lange termijn.
Bij het selecteren van een soldeerpastaprinter voor LED-productie moet prioriteit worden gegeven aan:
Stabiel frame en herhaalbare uitlijning
Effectieve ondersteuning aan de onderkant voor lange PCB's
Consistente rakeldruk over het gehele printgebied
Snelheid is zelden de beperkende factor. Een iets langzamere maar stabielere printer levert vaak superieure langetermijnresultaten op bij LED-productie.
Een stabiel en herhaalbaar soldeerpasta-printproces voor LED-PCB's is vaak waardevoller dan een hogere printsnelheid, vooral voor lange boards en grote LED-pads.
Soldeerpasta-inspectie (SPI) is niet verplicht voor elke LED-fabriek, maar wordt steeds waardevoller wanneer:
Het produceren van middelgrote tot hoge volumes
Productie van krachtige of exportwaardige LED-producten
Worstelen met soldeergerelateerde defecten of inconsistentie in de helderheid
SPI biedt een vroege detectie van variaties in het soldeervolume voordat plaatsing en reflow het probleem versterken.

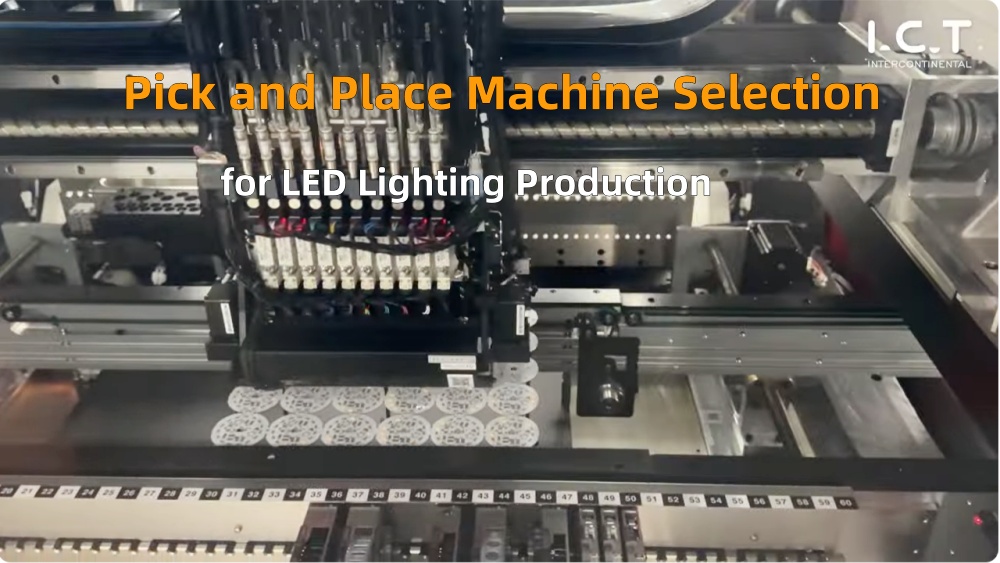

LED-componenten zijn gevoelig voor mechanische belasting. Overmatige plaatsingskracht kan de chips intern beschadigen zonder zichtbare defecten tijdens AOI.
Belangrijke overwegingen zijn onder meer:
Instelbare plaatsingskrachtregeling
Stabiele uitlijning van de spuitmonden
Consistent plaatsingsgedrag gedurende lange productieruns
Voor LED SMT weegt een zachte en herhaalbare plaatsing vaak zwaarder dan de maximale plaatsingssnelheid.
Hoewel hoge CPH-cijfers aantrekkelijk lijken, profiteert de LED-productie meer van:
Stabiele plaatsingsnauwkeurigheid in de loop van de tijd
Minimale drift tijdens lange productiediensten
Lage defectpercentages in plaats van maximale output
Een machine die iets langzamer draait, maar consistent vaak een hogere effectieve productiviteit oplevert dankzij minder nabewerking.
Bij het evalueren van SMT-pick-and-place-machines voor LED-assemblage zijn plaatsingsstabiliteit en krachtcontrole op de lange termijn vaak belangrijker dan de CPH-cijfers.
Veel LED-borden combineren LED-chips met standaardweerstanden, condensatoren of connectoren. Pick-and-place-systemen moeten:
Kan soepel omgaan met gemengde componentgroottes
Ondersteun snelle programmawijzigingen voor verschillende productvarianten
Behoud de nauwkeurigheid zonder frequente herkalibratie
Flexibiliteit wordt steeds belangrijker naarmate de LED-productlijnen diversifiëren.
Het selecteren van geschikte reflow-soldeeroplossingen voor LED-verlichting speelt een beslissende rol bij de integriteit van de soldeerverbinding, de thermische consistentie en de LED-prestaties op lange termijn.

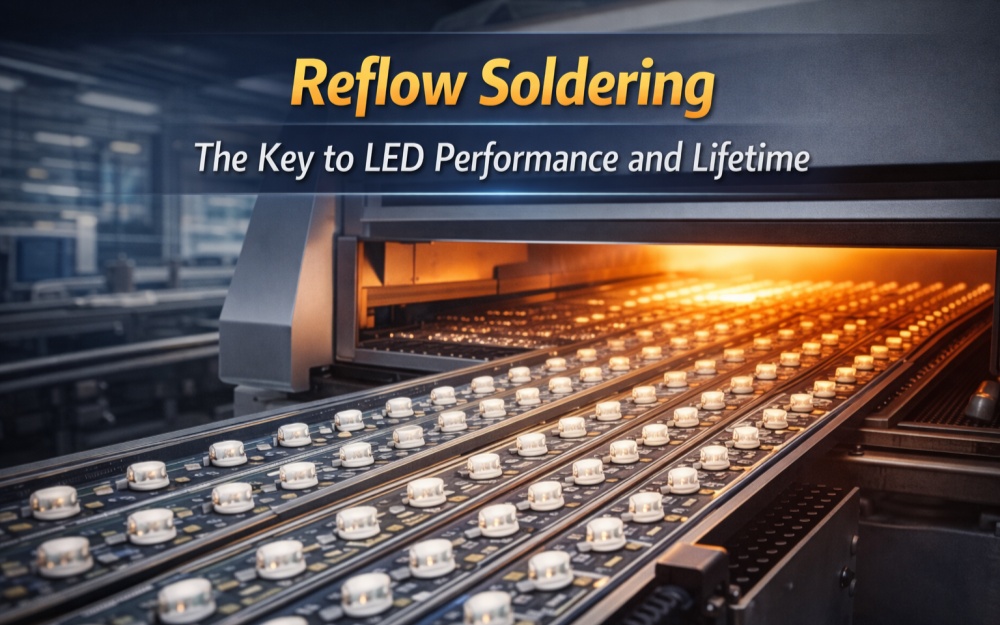

Reflow-solderen is het meest kritische proces voor de betrouwbaarheid van LED's. Veel voorkomende uitdagingen zijn onder meer:
Ongelijkmatige verwarming over lange PCB's
Inconsistente week- en piektemperaturen
Overmatige thermische spanning leidt tot soldeermoeheid
Een stabiel en herhaalbaar thermisch profiel is essentieel voor een consistente lichtopbrengst en een lange levensduur.
Stikstofreflow kan voordelen bieden voor bepaalde LED-toepassingen:
Verminderde oxidatie
Verbeterde soldeer bevochtiging
Meer consistente gewrichtsvorming
Het verhoogt echter ook de bedrijfskosten. Voor veel standaard LED-producten is een goed gecontroleerd luchtreflow-proces voldoende. Stikstof is doorgaans gerechtvaardigd voor LED-productie met hoog vermogen of hoogwaardige LED's.
Voor lange LED-borden wordt het ontwerp van de reflow-oven van cruciaal belang. Belangrijke factoren zijn onder meer:
Voldoende lengte van de verwarmingszone
Stabiel luchtstroomontwerp
Bewezen temperatuuruniformiteit over de gehele breedte en lengte
Testresultaten op de korte termijn lijken misschien acceptabel, maar de consistentie op de lange termijn bepaalt het echte productiesucces.
LED SMT-defecten verschillen van die in compacte consumentenelektronica. Typische problemen zijn onder meer:
Verkeerde uitlijning of kanteling van de LED
Onvoldoende of overmatig soldeer
Polariteitsfouten
Ontbrekende componenten
Inspectiestrategieën moeten worden afgestemd op deze typen defecten, in plaats van op generieke PCB-vereisten met hoge dichtheid.

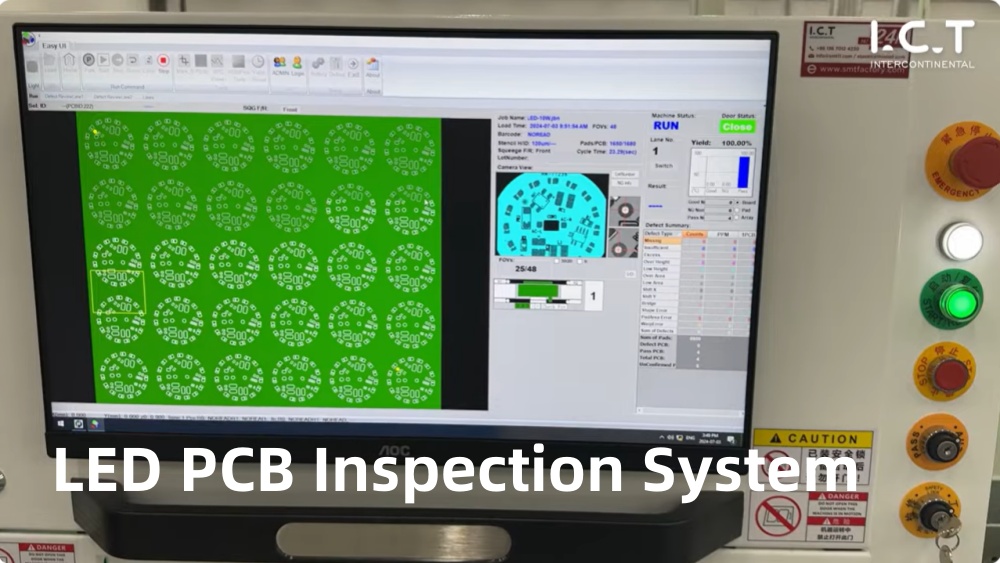

Automatische optische inspectie (AOI) wordt veel gebruikt in LED SMT-lijnen. Effectieve AOI-opstellingen zijn gericht op:
Nauwkeurigheid van LED-positie
Vorm van soldeerverbinding in plaats van detectie van microdefecten
Hoge inspectiesnelheid zonder onnodige complexiteit
Te complexe AOI-programmering zorgt vaak voor extra kosten zonder de opbrengst te verbeteren.
Een goede AOI-inspectie voor de assemblage van LED-PCB's moet zich richten op uitlijning, polariteit en soldeeruiterlijk in plaats van op een al te complexe defectclassificatie.
Niet elke LED-fabriek heeft vanaf dag één volledige SPI- en AOI-dekking nodig. Een praktische aanpak is:
Begin met AOI voor plaatsing en polariteitscontrole
Introduceer SPI naarmate de volume- of kwaliteitseisen toenemen
De investeringen in inspecties moeten meegroeien met de productieschaal en de verwachtingen van de klant.
Veel LED-fabrikanten beginnen met een enkele SMT-lijn. De sleutel is ervoor te zorgen dat de initiële configuratie:
Beperkt toekomstige uitbreiding niet
Zorgt ervoor dat extra apparatuur soepel kan worden geïntegreerd
Voorkomt vroegtijdige veroudering
Modulaire planning vermindert de risico's en beschermt kapitaalinvesteringen.
Bij LED SMT-lijnen profiteert bepaalde apparatuur van hogere initiële specificaties:
Reflow-ovens met stabiele thermische prestaties
Printers met sterke mechanische stabiliteit
Transportsystemen die langere planken kunnen verwerken
Andere elementen, zoals inspectiediepte of plaatsingssnelheid, kunnen vaak later worden geüpgraded.
Het te veel specificeren van apparatuur kan net zo problematisch zijn als het te weinig investeren. Veel voorkomende fouten zijn onder meer:
Te hoge snelheid kopen voor eenvoudige LED-lay-outs
Investeren in inspectie die verder gaat dan de werkelijke behoeften
SMT-configuraties van smartphones kopiëren zonder aanpassingen
Een evenwichtige planning zorgt voor optimale kosten-prestaties gedurende de gehele levenscyclus van het product.
Enkele terugkerende fouten zijn onder meer:
Geef prioriteit aan snelheid boven stabiliteit
Onderschatting van de impact van thermische consistentie
Het negeren van lange uitdagingen bij het omgaan met PCB's
LED SMT behandelen als identiek aan de assemblage van consumentenelektronica
Het vroegtijdig vermijden van deze fouten bespaart later aanzienlijke kosten en operationele stress.
Voor fabrikanten die op zoek zijn naar stabiliteit op de lange termijn zou een complete SMT-productielijn voor LED-verlichting moeten worden ontworpen als een geïntegreerd systeem in plaats van als een verzameling individuele machines.
Het kiezen van de juiste SMT-productielijn voor de productie van LED-verlichting vereist een mentaliteitsverandering. Succes wordt niet gedefinieerd door maximale snelheid of laagste initiële kosten, maar door consistentie, betrouwbaarheid en schaalbaarheid op de lange termijn.
Een goed ontworpen LED SMT-lijn levert:
Stabiele soldeerkwaliteit
Consistente lichtprestaties
Lager herbewerkings- en garantierisico
Duurzame productiegroei
Door zich te concentreren op echte procesvereisten in plaats van op de belangrijkste specificaties, kunnen LED-fabrikanten met vertrouwen SMT-productielijnen bouwen die zowel de huidige behoeften als toekomstige uitbreidingen ondersteunen.
