ICT-5151
I.C.T
| Hoeveelheid: | |
|---|---|

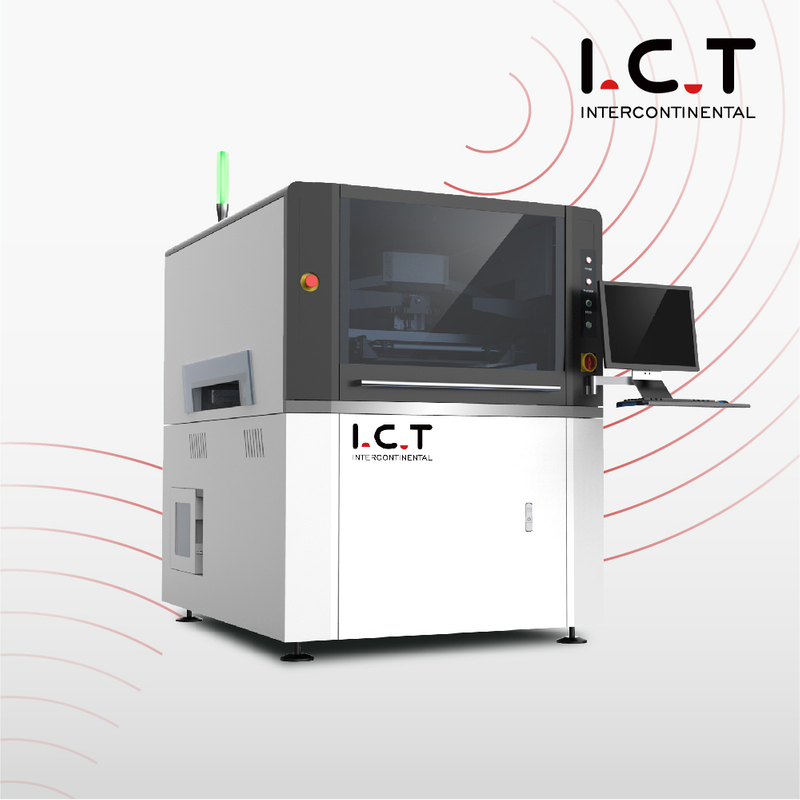

| ICT volautomatische SMT PCB-zeefdrukmachine
De ICT volautomatische SMT PCB-zeefdrukmachine is een uiterst nauwkeurige automatische smt-stencilprinter, ontworpen voor moderne elektronica-assemblage. Het lost handmatige plakproblemen op met volledige automatisering, waardoor een snelle cyclus van 7 seconden en maximale herhaalbaarheid wordt bereikt. Deze smt pcb-drukmachine ondersteunt lijmprinten en beheert de kosten door middel van efficiënte processen. Geïntegreerd met Industrie 4.0 en MES, houdt het realtime gegevens van machines bij om de cyclustijden te verkorten en de output te verbeteren. Ideaal voor consumentenelektronica, auto- en LED-velden, en verwerkt PCB's van 50x50 mm tot 900x600 mm. Automatische kalibratie, instelbare druk en stencilreiniging zorgen voor kwaliteit. Dankzij de volledige fabrieksexpertise van ICT is deze volautomatische SMT PCB-zeefdrukmachine eenvoudig in te stellen en veilig te bedienen.
| Functie
De volautomatische SMT PCB-zeefdrukmachine maakt gebruik van een boogbrugwisser met twee stappenmotoren voor stabiele druk. Dubbele schuifrails zorgen voor nauwkeurige bewegingen voor en na het afdrukken. Realtime feedback past de druk automatisch aan voor een perfecte pastavorming. De positioneringsnauwkeurigheid bedraagt ±0,01 mm, met afdrukken op ±0,025 mm. Een visiesysteem met coaxiale verlichting detecteert markeringen op verschillende PCB's, zoals vertind of verkoperd. Programmeerbare scheiding regelt snelheid en afstand voor meerdere methoden. Deze opstelling ondersteunt grote volumes in smt-pcb-drukmachinetoepassingen, waardoor defecten worden verminderd en keer op keer een gelijkmatige storting wordt gegarandeerd.
Het transport in deze automatische smt-stencilprinter maakt gebruik van een unieke riem om problemen met het vastlopen van PCB's te voorkomen. Motoraandrijvingen versnellen nauwkeurig tot 1500 mm/s, met flexibele richtingen: links-rechts of rechts-links. Zijklemmen en vacuümhoudende platen houden de platen stevig vast voor soepel stencilcontact. Het platform kan in drie assen worden aangepast met directe motoren voor een snelle, uiterst nauwkeurige uitlijning. Magnetische pinnen en blokken beheersen kromtrekken onder de 1%. SMEMA-standaard maakt eenvoudige lijnverbinding mogelijk. Dit systeem verwerkt diktes van 0,4 mm tot 6 mm, waardoor de volautomatische SMT PCB-zeefdrukmachine betrouwbaar en snel blijft stromen.
Reinigingsopties zijn onder meer droog, nat en stofzuigen, plus handmatig indien nodig. Spuitsysteem reinigt gelijkmatig van boven naar beneden, softwarematig aangestuurd om materiaal te besparen. Afzonderlijke CCD- en reinigingsonderdelen vergemakkelijken de toegang, met sterke uitlaat voor effectief vacuüm. Optionele stencilcontrole gebruikt licht om vuile gaten op te sporen en automatisch te reinigen. Dit voorkomt ophoping van pasta in de volautomatische SMT PCB-zeefdrukmachine, waardoor de kwaliteit gedurende lange runs behouden blijft. Het onderhoudsarme ontwerp met geïmporteerde onderdelen vermindert de uitvaltijd voor drukke lijnen.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur

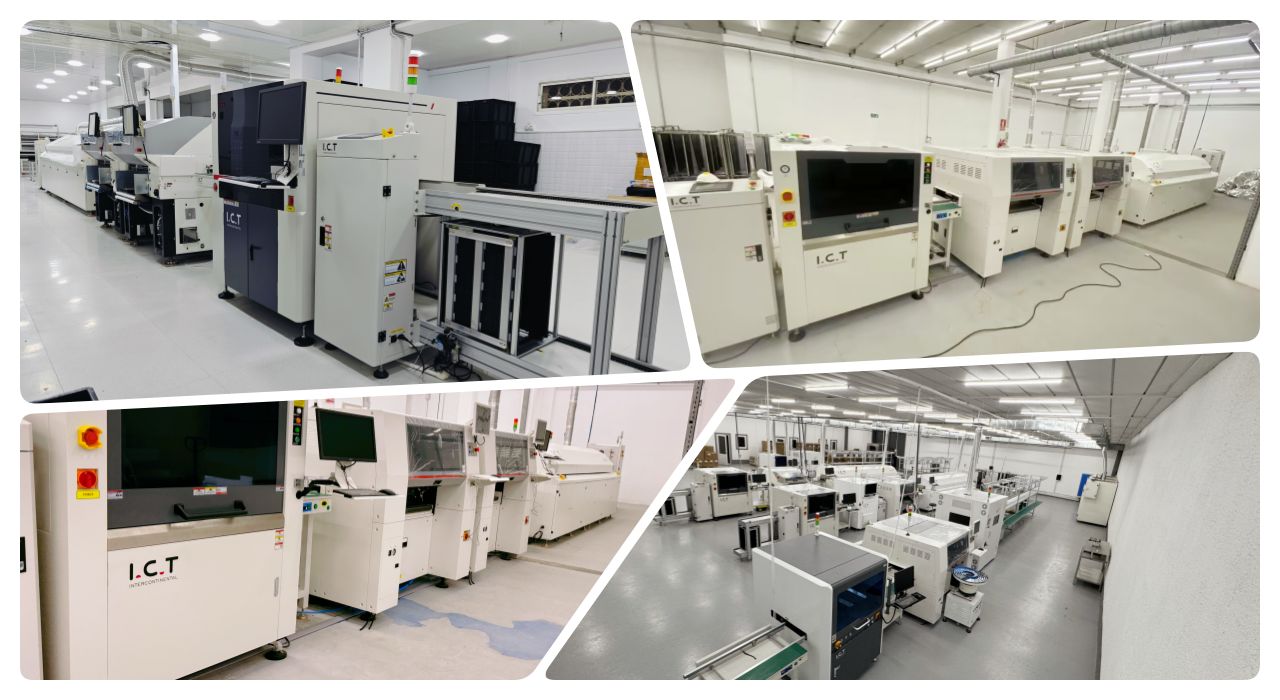

Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Klantsuccescasevideo
In 2025 heeft ICT met succes een complete SMT-productielijn en een DIP-lijn geleverd aan een ODM-bedrijf in Saoedi-Arabië. Twee ervaren technische ingenieurs reisden naar de locatie in het Midden-Oosten om volledige installatie- en trainingsondersteuning te bieden. De video toont hoe het team de volautomatische SMT PCB-zeefdrukmachine samen met andere apparatuur instelt, waardoor een naadloze integratie wordt gegarandeerd. Ze begeleidden het lokale personeel bij de bediening, het oplossen van problemen en het onderhoud, waarbij alles werd behandeld, van het laden van de pasta tot de reinigingscycli. Dankzij deze praktijkgerichte service kon de klant de productie snel op gang brengen, waardoor hoge opbrengsten werden behaald op het gebied van de assemblage van consumentenelektronica. De expertise van de ingenieurs loste installatieproblemen op locatie op, waardoor vertrouwen werd opgebouwd en de fabriek strakke deadlines kon halen. ICT's mondiale inzet maakte van een complex project een soepel succes, wat onze toewijding aan buitenlandse partners bewijst.
| Service- en trainingsondersteuning
ICT biedt end-to-end services voor uw volautomatische SMT PCB-zeefdrukmachine, te beginnen met vraaganalyse en planning. Installatie ter plaatse door experts zorgt voor een snelle opstart, zoals in ons Saoedische project. De training omvat praktische bediening, optimalisatie en veiligheid voor uw team. We bieden 24/7 hulp op afstand en een snelle respons op problemen, plus upgrades zoals automatische plakvoorziening of SPI-koppelingen. Met 8 wereldwijde kantoren bereikt u overal lokale ondersteuning. Onderhoudsprogramma's verlengen de levensduur van de machine door gebruik te maken van kwaliteitsonderdelen. Deze volledige aanpak minimaliseert de risico's, verlaagt de kosten en helpt bij het vanaf nul opbouwen van efficiënte fabrieken.
| Klantrecensies
'Onze technici prezen de snelle oplossingen van ICT ter plaatse tijdens de training in het Midden-Oosten.' – Saudi ODM Manager. 'De automatische smt-stencilprinter levert onberispelijke afdrukken, waardoor onze lijnsnelheid wordt verhoogd.' – Automotive Client, Europa. 'Veilige, beschermde uitrusting tijdens langdurig transport - geen schade.' – LED-fabrikant, Azië. 'Snelle reacties op vragen zorgden ervoor dat we op schema bleven: geweldige partners.' – Elektronicabedrijf, VS. Klanten waarderen onze vakkundige monteurs, betrouwbare machines, zorgvuldig transport en snelle ondersteuning.
| Certificeringen en normen
ICT beschikt over CE, RoHS en ISO9001 om te voldoen aan de veiligheids- en milieunormen voor de volautomatische SMT PCB-zeefdrukmachine. Patenten hebben betrekking op belangrijke technologieën zoals schoonmaak- en transportsystemen. Geïmporteerde merken zoals Panasonic zorgen voor lage uitval. Strenge fabriekstesten garanderen prestaties. Deze keurmerken geven vertrouwen in duurzame, conforme apparatuur.
| Over ICT-bedrijf en onze SMT-fabriek
ICT, opgericht in 2012, heeft ruim 25 jaar ervaring in de elektronica, met 89 medewerkers en 20 ingenieurs in Dongguan-faciliteiten van 12.000 m². We bedienen meer dan 1600 klanten in 72 landen via 8 kantoren. Interne R&D en productie leveren volledige SMT-oplossingen, die snel groeien dankzij strikte kwaliteitssystemen. We richten ons op integriteit, open delen en Industrie 4.0-integratie. Dit ondersteunt betrouwbare producten zoals onze smt pcb-drukmachine, met wereldwijde gelokaliseerde service voor uw succes.
