SM485P
I.C.T
| Hoeveelheid: | |
|---|---|

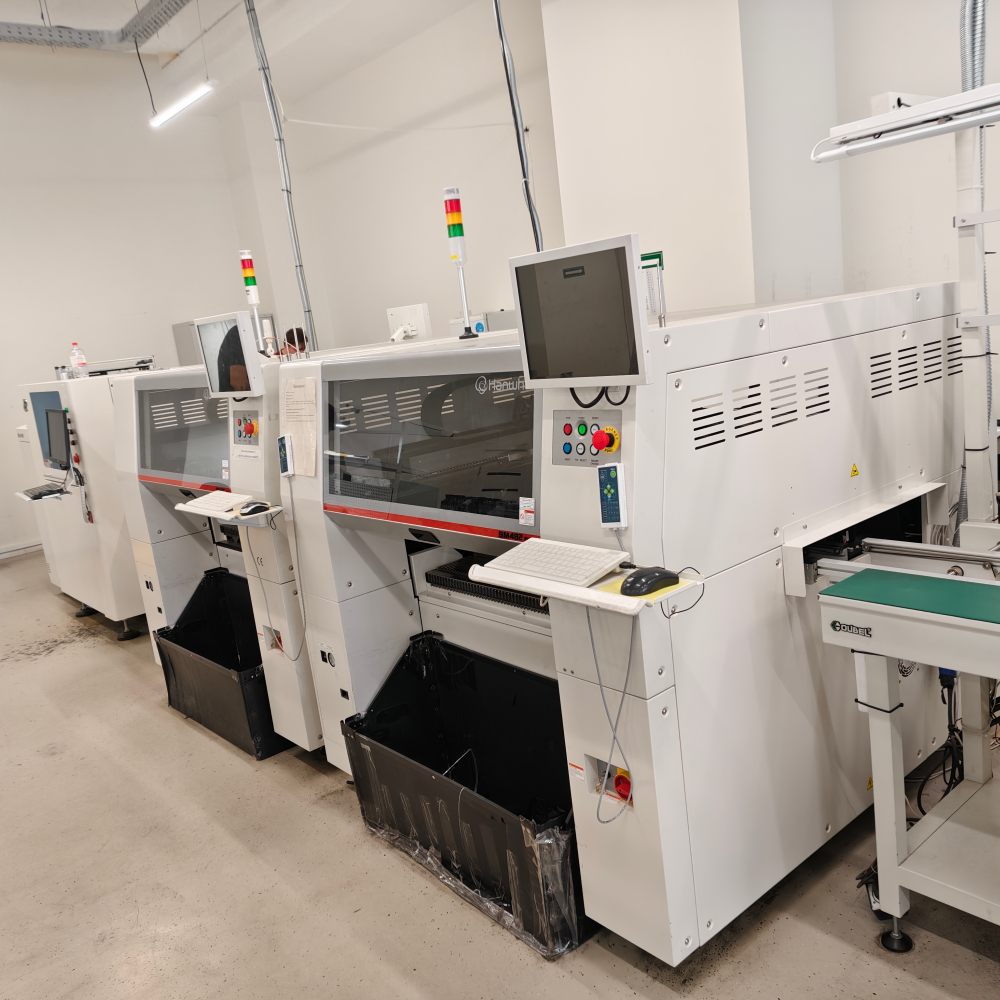

| Betrouwbare PCB SMT Pick and Place-machine
Hanwha's PCB SMT Pick and Place Machine staat sterk in fabrieken die nooit slapen. Alle modellen hebben dezelfde solide basis: visie die onderdelen tijdens de vlucht vangt zonder te vertragen, feeders die elektrisch of pneumatisch werken om oude voorraad te gebruiken en geld te besparen, en eenvoudige software die iedereen snel aankan. Ze kunnen elk bordformaat of onderdeel aan met strakke controle. ICT verplaatst deze betrouwbare machines naar klanten en zorgt voor lijnontwerp, installatie en praktijkgerichte training, zodat de productie schoon begint en sterk blijft, ongeacht het land.
| Modelintroductie
Snelheidskoning: SM471Plus
De SM471Plus beschikt over één portaal en tien spindels per kop om 78.000 CPH te produceren als alles goed is uitgelijnd. Flying vision spijkert kleine 0402-chips op ±40 µm en IC's op ±50 µm. Winkels met een groot volume die telefoons of gadgets bouwen, grijpen deze automatische smt-pick-and-place-machine voor non-stop runs. Standaardplaten hebben een afmeting van 510 x 460 mm, met opties voor grotere klussen wanneer de bestelling daarom vraagt.
Solide universeel: SM481Plus
SM481Plus heeft één portaal met zes spindels per kop, voor een stabiele 40.000 CPH op onderdelen die een diameter van 42 mm bereiken. Podiumvisie beperkt de IC-plaatsing tot ±30 µm. Auto- en apparatenbouwers kiezen deze PCB SMT Pick and Place Machine voor lijnen die dagelijks van onderdeelgrootte wisselen. De enkelbaansmodus verwerkt lange boards tot 1.500 mm zonder de pas te onderbreken.
Klussenmeester: SM482Plus
Zes spindels op één portaal drijven de SM482Plus naar 30.000 CPH, zelfs met vreemde vormen op platen tot 1.200 x 510 mm. Podiumvisie zorgt ervoor dat IC's op ±30 µm blijven staan. Verlichtings- en industriële installaties gebruiken het wanneer onderdelen niet in de gebruikelijke vorm passen en de lijn zich geen vertragingen kan veroorloven.
Dubbelbaans zwaar: DECAN L2
DECAN L2 brengt twee portalen, elk zes spindels, voor 56.000 CPH over brede delen tot 55 mm. Vliegend zicht bereikt ±28 µm op kleine chips. LED-fabrikanten en grote paneellijnen kiezen deze PCB SMT Pick and Place Machine voor dual-lane flow en boards die zich uitstrekken tot 1.200 mm onder zware dagelijkse druk.
| Specificatie
| Parameter | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Plaatsingssnelheid (optimaal) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Aantal spillen | 10 spindels/kop (1 portaal) | 6 spindels/kop (1 portaal) | 6 spindels/kop (1 portaal) | 6 spindels/kop (2 portalen) |
| Nauwkeurigheid van plaatsing (chip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Nauwkeurigheid van plaatsing (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Componentbereik | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21 mm (H12 mm, tot □ 55 mm opt.) |
| Maximale PCB-grootte (standaard) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Maximale PCB-grootte (optie) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Tot 1.200 x 460 mm |
| Feedercapaciteit (8 mm) | 120 st | 120 st | 120 st | 120 st |
| Visiesysteem | Vliegende visie | Podiumvisie | Podiumvisie | Vliegende visie |
| Meer SMT-gerelateerde producten
ICT bouwt complete SMT-lijnen ter ondersteuning van elke PCB SMT Pick and Place-machine met vacuümladers die borden schoonvegen, printers die pasta precies daar laten vallen waar dat nodig is, reflow-ovens met meerdere zones die sterke verbindingen smeden en AOI-eenheden die problemen snel opsporen. Elk stuk sluit nauw aan voor ononderbroken runs. Het volledige systeem zorgt voor een goede productie, vermindert schroot en houdt stand in de automobiel-, medische, verlichtings- en consumentenfabrieken. Borden komen klaar voor gebruik en wij zorgen voor de planning en ondersteuning vanaf de eerste oproep tot aan de dagelijkse werking.
| Productnaam | Doel in SMT-lijn |
|---|---|
| SMT -lijn | Turkije Volledig geautomatiseerde traceerbare high-end SMT-lijn. |
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| Inspectiemachine | SMT-inspectieapparaten zoals AOI-, SPI-, röntgen- en stencilinspecteur. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens. |
| Klantsuccesvideo
Twee ICT-ingenieurs zijn in Tadzjikistan geland om een LED-operatie op gang te brengen. De deal omvatte twee volledige SMT-lijnen met meerdere PCB SMT Pick and Place-machines, plus DIP-, coating-, dispensing- en complete assemblagelijnen voor LED-lampen. Video toont kratten die veilig binnenrollen, machines die soepel samenwerken, lokale bemanningen die stap voor stap leren, en lijnen die elk soort LED-lamp schoon en snel laten branden. De eigenaar rondde af met lovende woorden voor de snelle lancering en topresultaten.
| Service- en trainingsondersteuning
ICT verpakt volledige service en training rond elke PCB SMT Pick and Place Machine. We inventariseren uw behoeften, brengen de lijn in kaart, verzorgen de verzending, bouwen deze ter plaatse en leiden uw mensen rechtstreeks op. Ingenieurs gaan overal op pad voor oplossingen of advies. Doorlopend werk stemt processen af en voegt upgrades toe om de output hoog te houden en storingen zeldzaam te maken.
| Getuigenissen van klanten
Klanten praten er regelrecht over dat ICT-ingenieurs scherp en stabiel zijn in hun werk. Ze vertrouwen op de PCB SMT Pick and Place Machine voor dag in, dag uit betrouwbaarheid. De verpakking is bestand tegen ruwe verzending en de antwoorden komen snel terug. Dankzij de training kunnen bemanningen snel en met vrijwel geen verspilling perfecte boards plaatsen.
| Certificeringen en normen
ICT draagt de belangrijkste mondiale keurmerken die voor zaken betekenen: CE voor veilig ondernemen, RoHS voor schone materialen, ISO9001 voor strenge controle. Patenten leggen onze eigen slimme ideeën vast in SMT-apparatuur. Dit alles ondersteunt elke automatische smt-pick-and-place-machine en -service met harde internationale regels op het gebied van kwaliteit, veiligheid en groene praktijken.
| Over ICT-bedrijf en fabriek
ICT beheert haar eigen onderzoeks-, ontwikkelings- en bouwcentra in China met 89 mensen aan dek, waaronder 20 ingenieurs. Na de start in 2012 zijn we snel van start gegaan. Nu gebruiken meer dan 1600 klanten in 72 landen onze volledige elektronica-oplossingen. Elke fabrieksstap volgt strikte controles en kwaliteitsregels, zodat solide machines verre fabrieken bereiken, klaar om te werken.
