RX-8 |Hoge snelheid SMT Mounter JUKI Surface Mount Technology System van de Chinese fabrikant

RX-8 | Hoge snelheid SMT Mounter JUKI Surface Mount-technologiesysteem

Invoering

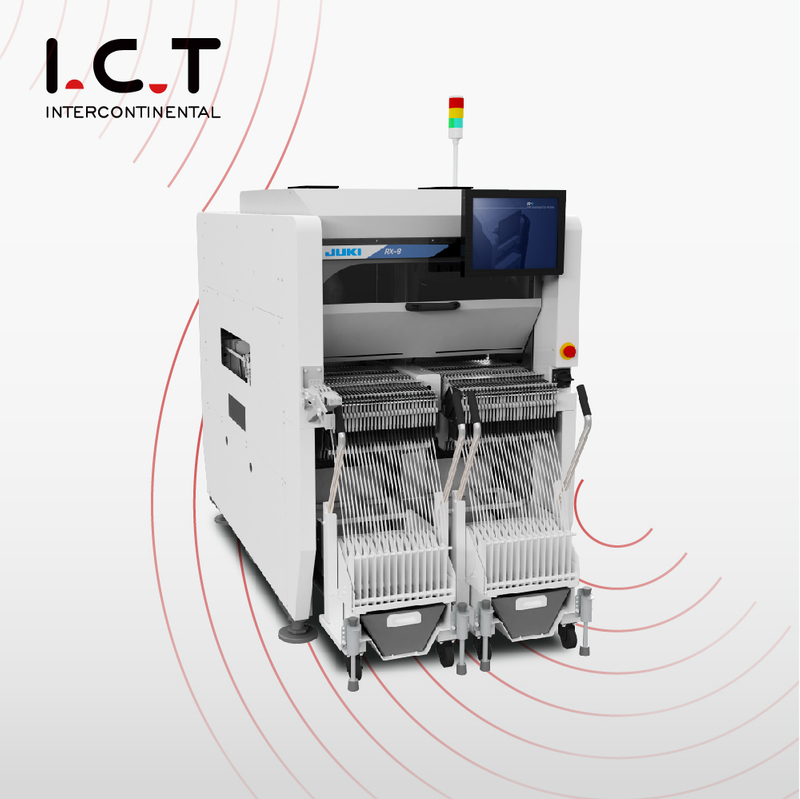

JUKI Hoge snelheid SMT Mounter RX-8

Hoogste plaatsingspercentages per vierkante meter (sq foot)

Bereikt snelle plaatsingen tot 100.000 CPH

Functies:

Snelle plaatsingen tot 100.000 CPH.*⊃1;
Beste plaatsingspercentage in zijn klasse per vierkante meter.*⊃2;
Integreert naadloos met de productieomgeving
Trace Monitor volgt de kwaliteit gedurende het hele productieproces
Plaatsing met lage impact voor flexibele circuits
De P20-planeetkop met hoge precisie is ideaal voor het op hoge snelheid pokken en plaatsen vanaf een enkele molen.
Geavanceerd centreer- en inspectievisiesysteem
Nieuwe uiterst nauwkeurige camera voor inspectie en centrering

Specificatie

Model	JUKI Hoge snelheid SMT Mounter RX-8
Bordgrootte	50×50~510mm⊃1; ⊃2;×450mm
Componenthoogte	3 mm
Componentgrootte	0201*⊃3;~5mm
Plaatsing snelheid (Optimaal)	100.000 CPH
Plaatsing Nauwkeurigheid	±0,04 mm (Cpk ≧1)
Capaciteit van de feeder	Tot 56 *⁴
Voeding	3-fase AC200V, 220V 430V *⁵
Schijnbare kracht	2,1 kVA
Bedrijfsluchtdruk	0,5 ± 0,05 MPa
Luchtverbruik (standaard)	20L/min ANR (tijdens normale werking)
Machineafmetingen (B x D x H)*⁶	998 mm × 1.895 mm × 1.530 mm
Massa (ongeveer)	1.810 kg (met vaste bank)/ 1.760 kg (met bankwissel)

*1 BOC-, Bad Mark- en 2D-barcode kunnen alleen worden gelezen als de bordlengte tussen 50 mm en 350 mm ligt.
*2 In de modus voor lange planken (twee planken kunnen tegelijkertijd worden geproduceerd tot een lengte van maximaal 420 mm).
*3 Neem contact op met I.C.T voor meer informatie.
*4 Bij gebruik van RF08AS.
*5 Voor 220V – 430V is een aparte transformator vereist.
*6 Diepte D is exclusief de monitor en hoogte H is exclusief het signaallampje als de transportbandhoogte 900 mm is.

FAQ:

Q: Hoe werkt een SMT-machine?

Een SMT-machine (Surface Mount Technology) werkt door elektronische componenten nauwkeurig op printplaten (PCB's) te plaatsen.Het maakt gebruik van robotarmen en visionsystemen om componenten op te pakken en te positioneren en ze vervolgens op het PCB-oppervlak te solderen, waardoor een nauwkeurige en efficiënte assemblage bij de productie van elektronica wordt gegarandeerd.

Q: Wat is SMT in de productie?

SMT staat voor Surface Mount Technology in Manufacturing.Het is een methode die wordt gebruikt om elektronische componenten rechtstreeks op PCB-oppervlakken te bevestigen.SMT biedt voordelen zoals kleinere PCB's en geautomatiseerde assemblage, waardoor het een algemeen aanvaarde technologie is in de elektronicaproductie.

Q: Wat is de volledige vorm van een SMT-machine?

De volledige vorm van een SMT-machine is 'Surface Mount Technology-machine'. Deze machines zijn essentieel in de elektronica-industrie voor het met hoge precisie en snelheid plaatsen van componenten op PCB's, waardoor het assemblageproces wordt gestroomlijnd.

Neem contact op met I.C.T voor een volledige SMT-lijnoplossing.
