ICT-P15 |Hoge snelheid SMT-stencilprintermachine Semi-automatisch model

Delen op:

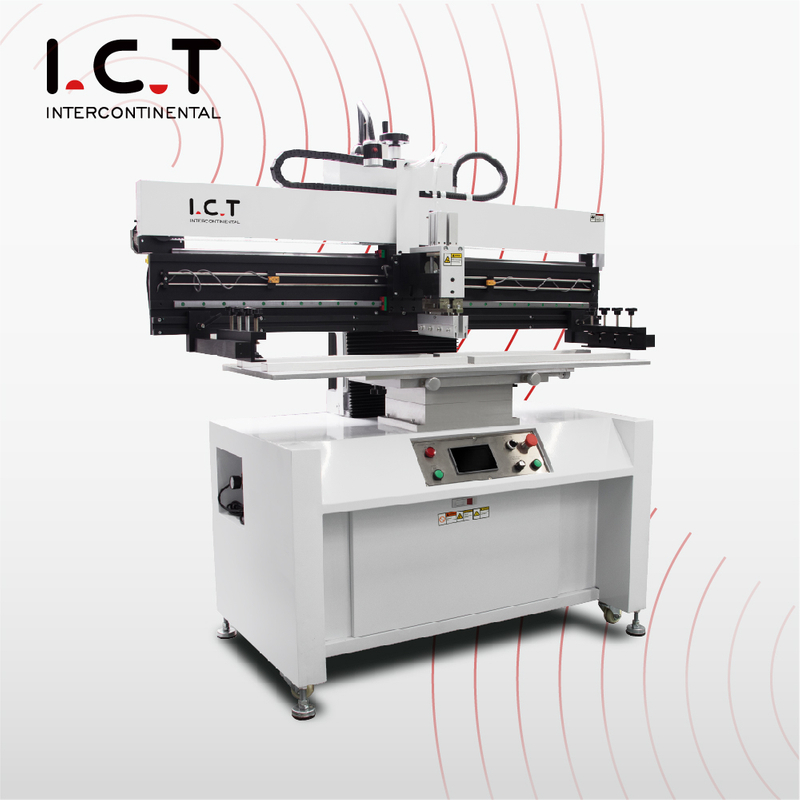

I.C.T-P15 |Hoge snelheid SMT-stencilprintermachine Semi-automatisch model

I.C.T Semi-automatische SMT-stencilprintermachine / PCB-printers / Soldeerpasta-stencilprinter Semi-automatisch
Maximale PCB-grootte: 1500 * 350 mm
Sjabloongrootte: 370*470 - 1750*650mm

Model:
I.C.T-P15
product Merk:
I.C.T

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

I.C.T-P15 |Hoge snelheid SMT-stencilprintermachine Semi-automatisch model

Overzicht

Voorstellen:

1. Het gebruik van lineaire geleidingsbanen, passend bij de snelheid van de motoraandrijving, zorgt voor de afdrukstabiliteit en precisie.

2. De bladdruk en de afdruksnelheid zijn instelbaar, precisiemanometer, snelheidsregelaardisplay.

3. Het ophangbladsysteem maakt het afdrukken gelijkmatiger.

4. Modulaire universele bank, vingerhoed willekeurige plaatsing, eenvoudige conversie.

5. Met uitlijningsapparaat voor printplaat en frame.

6. Werk met zowel enkelzijdige als dubbelzijdige printplaten.

7. Stalen framearmen kunnen worden aangepast voor verschillende afmetingen van 370 * 470 mm tot 1500 * 350 mm.

8. Automatisch afdrukken, stabiele en efficiënte afdrukkwaliteit.

Functies:

Platformsysteem

De pen en het steunblok moeten geschikt zijn voor verschillende eenzijdige toepassingen

en dubbelzijdige PCB, en de pin van verschillende maten zal geschikt zijn

voor verschillende PCB-gaten.bediening eenvoudig, de positionering is

nauwkeurig en de vaste positie is flexibel en verstelbaar.

Aandrijfsysteem

Geïmporteerde stappenmotor, Taiwanese precisiegeleiderail zorgt ervoor

stabiliteit, het zuigmondsysteem kan handmatig worden opgetild, handig om te gebruiken

soldeerpasta toevoegen en reinigen, sensor flexibel beperken

aanpassing om het transportverkeer te verminderen.

Printsysteem

Directe verbinding met structuur van de wisser. De wisser is

onafhankelijk gecontroleerd door twee zeer nauwkeurige cilinders om te garanderen

nauwkeurige en stabiele druk. De dubbele schuifpositioneringsrails

zorgen voor de nauwkeurigheid en stabiliteit van de wisser.

Controle systeem

Bediening via touchscreen, gebruiksvriendelijke Engelse MMI-interface, lesgeven en

navigatie functie.Bedieningsmodus: handmatig, halfautomatisch en

volautomatisch. De kernbesturingsonderdelen nemen geïmporteerde hoge kwaliteit over

merken om de stabiliteit en bruikbaarheid van de printer te garanderen.

Specificatie

Model	P3	P6	P12	P15
Nauwkeurigheid	+/- 0,05 mm	+/- 0,05 mm	+/- 0,05 mm	+/- 0,05 mm
PCB-grootte	300 x 350 mm	600 x 350 mm	1200 x 350 mm	1500 x 350 mm
Platformgrootte	320 x 400 mm	700 x 400 mm	1350 x 400 mm	1650 x 400 mm
Sjabloongrootte (mm)	370470-550650	370470-550650	370470-1500650	370470-1750650
PCB-dikte	0,2 - 6 mm	0,2 - 6 mm	0,2 - 6 mm	0,2 - 6 mm
Stencil Positionering	Handmatig	Handmatig	Handmatig	Handmatig
Cyclustijd	< 10 sec.	< 10 sec.	< 12 sec.	< 12 sec.
Energieverbruik	200 W	200 W	220 W	220 W
Stroomvoorziening	1-PH, 220VAC 50/60HZ	1-PH, 220VAC 50/60HZ	1-PH, 220VAC 50/60HZ	1-PH, 220VAC 50/60HZ
Luchtdruk	4,5-6 kg/cm3	4,5-6 kg/cm3	4,5-6 kg/cm3	4,5-6 kg/cm3
Rakelsnelheid	0-200 mm/sec	0-1200 mm/sec	0-200 mm/sec	0-200 mm/sec
Dimensie	850x750x1650 mm	1050x750x1650 mm	1660x750x1650 mm	2100x750x1650mm
Gewicht	280 kg	300 kg	356 kg	430 kg
Lengte van de zuigmond	250 mm	250 mm	250 mm	250 mm
Platformhoogte	950 mm	950 mm	950 mm	950 mm
Optie: speciale maat kan worden aangepast

* I.C.T blijft werken aan kwaliteit en prestatie, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden bijgewerkt.

FAQ:

1. Wat is een semi-automatische SMT-stencilprintermachine?

Een semi-automatische SMT-stencilprintermachine is een gespecialiseerde apparatuur die wordt gebruikt in de elektronicaproductie om soldeerpasta of lijm nauwkeurig aan te brengen op printplaten (PCB's).Het biedt een semi-automatisch proces, waarbij precisie wordt gecombineerd met bediening door de operator.

2. Hoe werkt een semi-automatische SMT-stencilprintermachine?

Deze machine omvat een semi-geautomatiseerde procedure waarbij de operator de PCB op de machine laadt en deze uitlijnt met het stencil.Vervolgens brengt de printer via het stencil nauwkeurig soldeerpasta of lijm op de printplaat aan.Bediening door de operator maakt aanpassingen mogelijk voor complexe of op maat gemaakte PCB's.

3. Wat zijn de voordelen van het gebruik van een semi-automatische SMT-stencilprintermachine?

Precisie: het zorgt voor een nauwkeurige afzetting van soldeerpasta, waardoor defecten in de SMT-assemblage worden verminderd.
Veelzijdigheid: geschikt voor verschillende PCB-formaten en -ontwerpen.
Kostenefficiëntie: Zorgt voor een evenwicht tussen automatisering en handmatige bediening, waardoor het kosteneffectief is voor verschillende productievolumes.
Operatorbediening: Operators kunnen het uitlijnings- en printproces afstemmen op specifieke vereisten.

4. Is er training van de machinist vereist voor het bedienen van deze machine?

Ja, training van operators wordt aanbevolen om optimale resultaten te garanderen.De training omvat doorgaans de bediening van de machine, het uitlijnen van stencils, het hanteren van soldeerpasta en onderhoudsprocedures.

5. Welk onderhoud is vereist voor een semi-automatische SMT-stencilprintermachine?

Routineonderhoud omvat het reinigen van het stencil, het garanderen van de juiste consistentie van de soldeerpasta en regelmatige inspecties op slijtage.Gedetailleerde onderhoudsinstructies vindt u in de gebruikershandleiding van de machine.

6. Kan deze machine loodvrije soldeerpasta verwerken?

Ja, de meeste semi-automatische SMT-stencilprintermachines zijn ontworpen om te werken met loodvrije soldeerpasta, waardoor naleving van de milieuvoorschriften en industrienormen wordt gegarandeerd.

7. Met welke factoren moet ik rekening houden bij het kiezen van een semi-automatische SMT-stencilprintermachine?

Houd bij het selecteren van de juiste machine voor uw specifieke productiebehoeften rekening met factoren zoals compatibiliteit van PCB-afmetingen, printsnelheid, nauwkeurigheid, gebruiksgemak en de reputatie van de fabrikant.

8. Waar kan ik gerenommeerde leveranciers of fabrikanten van semi-automatische SMT-stencilprintermachines vinden?

I.C.T als toonaangevende fabrikant van SMT-machines, die een volledige SMT-lijnmachine kunnen leveren, inclusief een semi-automatische smt-stencilprintermachine.

Neem nu contact op met I.C.T voor meer details.
