HM520 |Samsung gebruikte SMT Line PCB-chipmounter

Delen op:

HM520 |Samsung gebruikte SMT Line PCB-chipmounter

Samsung gebruikte HM520 SMT Line PCB-chipmontage.
Geavanceerde chipmontageer
Snelle en flexibele pick-and-place-machine
Multifunctionele SMT-plaatsing
Snelle flexibele pick & place machine

Model:
HM520
product Merk:
Samsung

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Samsung gebruikte HM520 SMT Line PCB-chipmontageer

Overzicht

Gebruikte SAMSUNG SMT pick and place machine, PCB chip shooter, SMT chip mounter, SMD plaatsing, SMT pick & place machine, multifunctionele pick n place machine, hoge snelheid LED SMT pick and place machinefabrikant, voor SMT slimme fabriek.

HM520 SMT-chipmontageer

De mos uit de HM520-serie is een ultramodern high-speed modulair systeem met extreme flexibiliteit.

· De werkelijke productiviteit is het hoogst onder machines van dezelfde klasse · Geoptimaliseerd voor productie van hoge kwaliteit · Onbemand, non-stop en zero defect met behulp van de Smart Factory S/W Solution

Gebruikte SAMSUNG pick-and-place-machine

Geavanceerde chipmontageer

Snelle en flexibele pick-and-place-machine

Multifunctionele SMT-plaatsing

Snelle flexibele pick & place machine

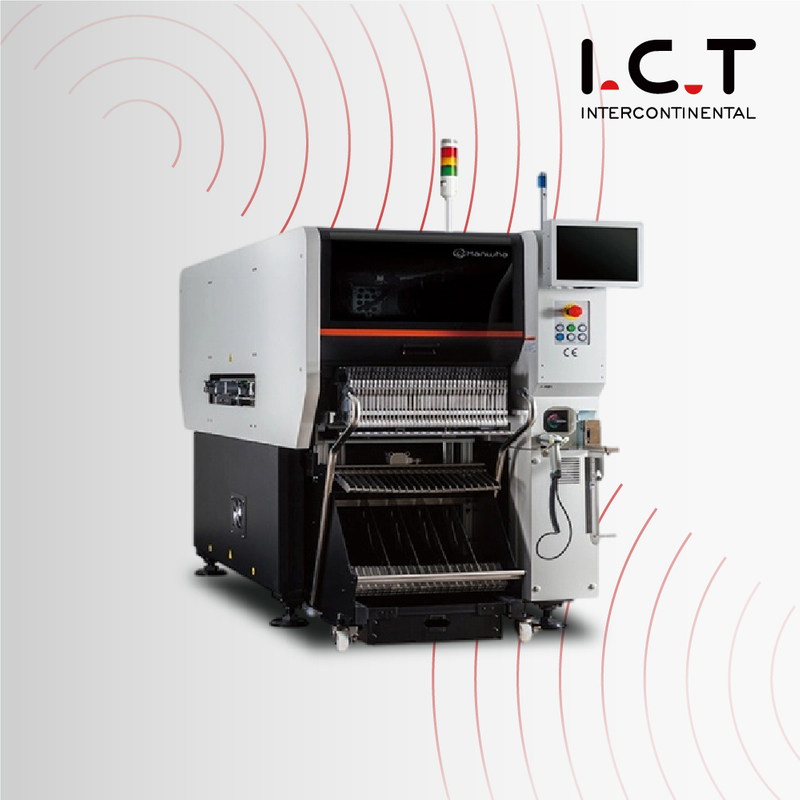

Hanwha HM520 Geavanceerde modulaire montageer

▶ Snelheid: 80.000 CPH (optimaal) ▶ Spindel/portaal: 2 portaal x 20,6 spil/portaal ▶ Onderdelen: 0201~□6mm/~□55mm (H15mm) ▶ Nauwkeurigheid: ±25 μm @ Cpk ≥ 1,0/chip ±30 μm bij Cpk ≥ 1,0/IC ▶ PCB-grootte: 510 x 580 (enkele baan) 510 x 310 (dubbele baan) Max.750 x 580, 750 x 310 ▶ De werkelijke productiviteit is het hoogst onder machines van dezelfde klasse en is geoptimaliseerd voor productie van hoge kwaliteit ▶ Configureert een flexibele productielijn door toepassing van een modulaire kop en verschillende productiemodi ▶ Realiseert onbemande, non-stop en zero defect-productie met behulp van de Smart Factory S/W-oplossing

Functies

Dit is het geval

Hoge snelheid

20 spindelkop (roterend type)
Herkent snel 20 spindels met de vaste camera door de kop licht en licht te ontwerpen.

Hoge betrouwbaarheid

Voorkomt niet-inbrengen door de zijaanzichtcamera
Controleert de aanwezigheid van een mondstuk en de houding van een opgepakt onderdeel tijdens de productie, en inspecteert de staat voor en na de plaatsing van de component om niet-plaatsing van de component te voorkomen.

Flexibele productie

Verandering van gezinsbaan
Minimaliseert de tijdwisseling door de feeders en mondstukken gemeenschappelijk te plaatsen bij het produceren van familie-mo's.

Gemakkelijke operatie

LED-rang/willekeurig
Mogelijkheid om componenten verschillend per LED-rangschikking te registreren en plaatsingspunten willekeurig te rangschikken per LED of.

FAQ:

1. Wat is een chipmounter?

Een chipmounter, ook wel pick-and-place-machine genoemd, is een cruciaal onderdeel bij de assemblage van Surface Mount Technology (SMT).Het automatiseert de precieze plaatsing van elektronische componenten, inclusief chips, op printplaten (PCB's) tijdens het productieproces.

2. Wat is een chip voor opbouwmontage?

Een opbouwchip verwijst naar een elektronische component, vaak een geïntegreerde schakeling of passieve component zoals een weerstand of condensator, ontworpen voor opbouwmontage op een PCB.Deze chips hebben kleine, platte kabels of aansluitingen die direct contact maken met het PCB-oppervlak, waardoor er geen gaten meer nodig zijn.

3. Wat is opbouwmontage in de elektrische sector?

Opbouwmontage in de elektrotechniek verwijst naar een methode om elektronische componenten rechtstreeks op het oppervlak van een printplaat (PCB) te monteren zonder dat er traditionele gaten nodig zijn.Deze technologie biedt voordelen zoals kleinere vormfactoren, hogere componentdichtheid en verbeterde elektrische prestaties.

4. Wat zijn de voordelen van het gebruik van Surface Mount-technologie (SMT)?

Surface Mount-technologie (SMT) biedt verschillende voordelen, waaronder:

Compact ontwerp: SMT-componenten zijn kleiner, waardoor compactere en lichtgewicht elektronische apparaten mogelijk zijn.
Verbeterde prestaties: SMT-componenten hebben kortere elektrische paden, waardoor signaalvervorming wordt verminderd en de prestaties worden verbeterd.
Kostenefficiëntie: Geautomatiseerde SMT-assemblage verlaagt de arbeidskosten en verhoogt de productie-efficiëntie.
Hoge componentdichtheid: SMT zorgt voor een hogere dichtheid van componenten op PCB's, waardoor meer functionaliteit in een kleinere ruimte mogelijk is.

5. Wat zijn veel voorkomende toepassingen van Surface Mount-technologie (SMT)?

Opbouwmontagetechnologie wordt veelvuldig gebruikt in verschillende industrieën, waaronder:

Consumentenelektronica: zoals smartphones, tablets en laptops.
Auto-elektronica: voor motorregeleenheden en infotainmentsystemen.
Lucht- en ruimtevaart en defensie: in radarsystemen, communicatieapparatuur en luchtvaartelektronica.
Medische apparatuur: inclusief diagnostische apparatuur en draagbare gezondheidsapparatuur.
LED-verlichting: SMT is essentieel voor efficiënte en compacte LED-verlichtingsarmaturen.

6. Waarin verschilt Surface Mount-technologie (SMT) van Through Hole-technologie (THT)?

Surface Mount-technologie (SMT) en Through-hole-technologie (THT) zijn twee PCB-assemblagemethoden.Bij SMT worden componenten op het PCB-oppervlak gemonteerd, terwijl bij THT componenten door gaten in de PCB worden gestoken en aan de andere kant worden gesoldeerd.SMT biedt voordelen op het gebied van miniaturisatie, automatisering en kosteneffectiviteit, terwijl THT wellicht de voorkeur heeft voor robuuste toepassingen of toepassingen met hoge stroomsterkte.
