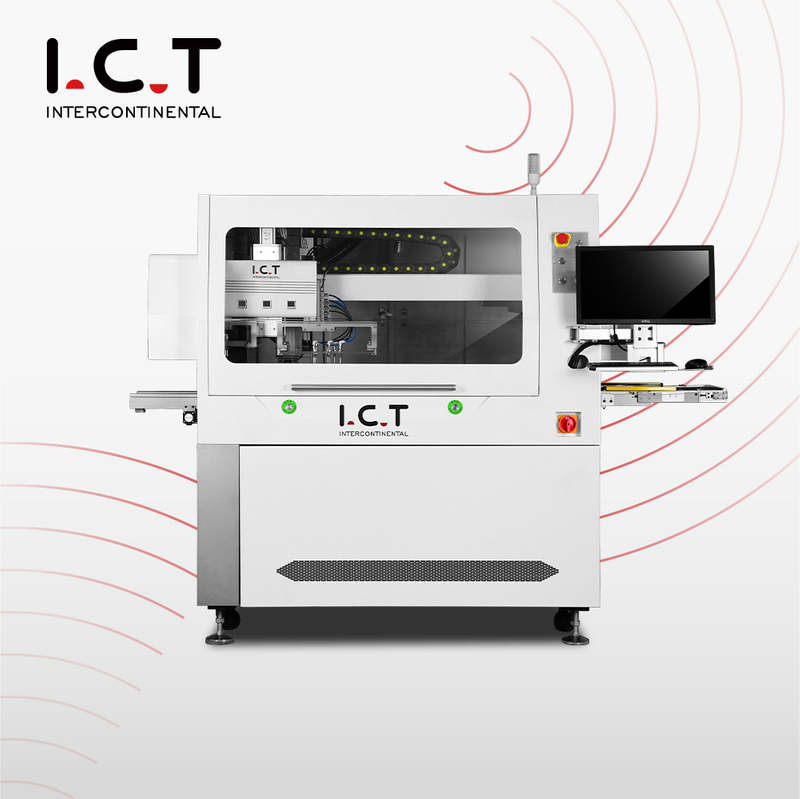

I.C.T-IR350 |Inline SMT PCBA-routermachine

Overzicht

Inline SMT PCBA-routermachine:

Hoogwaardige PCBA-routermachine, inline PCB-router, PCB V-cut-machine, PCB-separator, LED-depaneling, voor PCBA-snijden.

De I.C.T IR-serie is een uiterst nauwkeurige pcba-router, die wordt gebruikt in smartphones, smart wear, smart home, tabletcomputers, auto-elektronica, medische apparaten, ruimtevaart, militaire en andere gebieden.

---

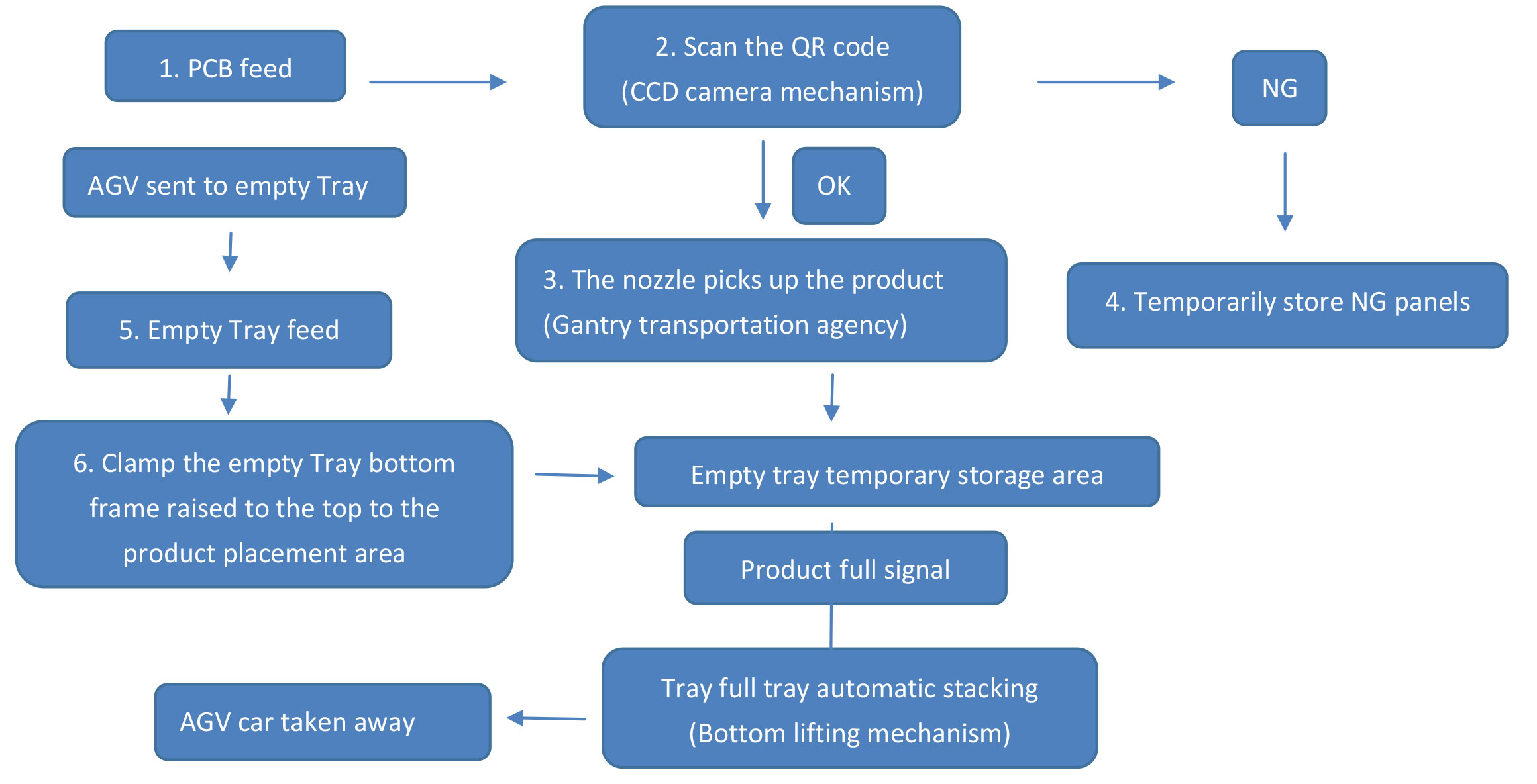

Automatische PCBA IC-plaatsingsmachine

1.  Automatische invoer: voer automatisch de producten in die op de plaat moeten worden geplaatst nadat het signaal van de frontmachine is ontvangen.
2.  Automatisch scannen van codes: CCD detecteert de productgrootte en beschikt tegelijkertijd over de functie voor het scannen van codes.
3.  Automatisch pannen: CCD begeleidt het zuigmondstuk om automatisch OK-producten naar het pannen te zuigen.
4.  Automatisch onderscheid maken tussen de NG-code: NG-producten worden automatisch in de NG-plaat geplaatst en de NG-code en vorkplaat worden in de defecte doos geplaatst.
5.  Automatische stapelbak: automatisch lege bakken aanleveren en OK afgewerkte bakken volle bakken stapelen.

6. AGV voert lege trays automatisch aan en neemt volle trays mee.

Proces:

Inline SMT PCBA-routermachine

1. Nieuw CCD-systeem, nieuw visiesysteem kan overeenkomen met alle soorten printplaten. Met visuele contrapuntcorrectiefunctie.

2. De sensor kan de toestand van de frees in realtime bewaken en effectief de continue werking van de frees voorkomen.

3. Met behulp van een hogesnelheidsspindel wordt de snijspanning aanzienlijk verminderd, is de precisie hoog, is de traagheid klein en is de respons snel.

4. Ionenluchtpistool verwijdert statische elektriciteit op het PCB-oppervlak en voorkomt dat stof op de PCB adsorbeert.

5. Structuur met twee platforms, structuur met snelle ontgrendeling, flexibele aanpassing en exclusieve mal, hogere efficiëntie en verbeterde apparatuurflexibiliteit;

6. Gebruik een speciale CNC-controller, hoge stabiliteit en sterke anti-interferentie.

7. De gescheiden vacuümstofafscheider maakt gebruik van een hoogrenderende motor met hoge zuigkracht en laag geluidsniveau.

8. Gehumaniseerd besturingssysteemontwerp, eenvoudige bediening, flexibel.

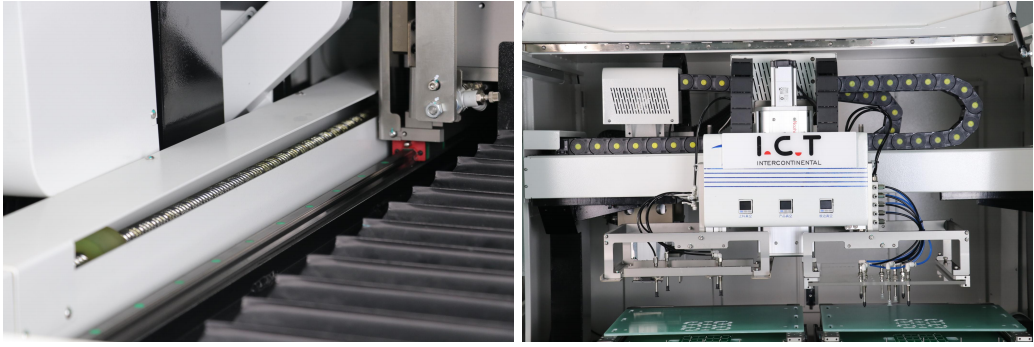

1. Geïmporteerde Panasonic-servomotoren, gecombineerd met uiterst nauwkeurige schroefstangen, zorgen voor de nauwkeurigheid van het bewegingssysteem;

2. Een sterkere en dikkere mechanische structuur verbetert de stabiliteit van de machinebediening aanzienlijk.

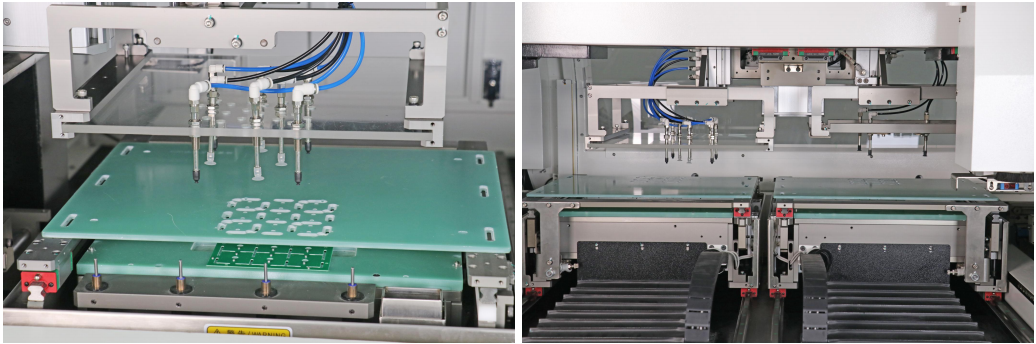

1. Inkomend bordspoor, uitgaand bordbandtype, uiterst nauwkeurige lichtgordijnsensor detecteert het PCBA-kleine bord na het snijden;

2. Standaard toegangscontrole beveiligingssensor, optioneel veiligheidslichtgordijn, hogere beveiliging;

1. High-definition vision-systeem, coaxiaal met de frees, eenvoudige camerakalibratie;

2. Standaard detectiefunctie voor gereedschapsbreuk, automatische alarmmelding als de frees kapot of versleten is;

3. Standaard automatische gereedschapswisselfunctie zorgt voor ononderbroken werk en hogere efficiëntie;

4. De dubbele platforms kunnen onafhankelijk worden geproduceerd zonder elkaar te hinderen, wat resulteert in een hogere productie-efficiëntie.
