| ICT-1500 PCB-stencilprintermachineoverzicht
De ICT-1500 PCB-stencilprintermachine is een zeer nauwkeurige automatische printer die is ontworpen voor de productie van PCB's, met name lange platen zoals LED- en voertuigelektronica. Met meer dan 25 jaar ervaring in de sector biedt ICT complete SMT-oplossingen, afgestemd op Industrie 4.0- en MES-systemen voor een vlekkeloze productie. Deze automatische PCB-stencilprinter beschikt over automatische stencilreiniging, PCB-kalibratie en instelbare zuigmonddruk voor uitstekende resultaten. In 2021 verkochten we meer dan 1900 eenheden, waarmee we nummer 2 waren op de SMT-markt. Gebouwd met geïmporteerde topcomponenten, zorgt het voor duurzaamheid en lage uitvalpercentages. De gebruiksvriendelijke Windows 10-interface maakt nieuwe instellingen in minder dan 10 minuten mogelijk, waardoor het ideaal is voor moderne fabrieken.
| Functie
De ICT-1500 PCB-stencilprintermachine biedt ± 0,015 mm herhaalde positionering en een afdruknauwkeurigheid van 0,03 mm. Deze precisie vermindert fouten op lange PCB's en zorgt voor een consistente toepassing van soldeerpasta. Het visiesysteem maakt gebruik van uniforme ringlichten om verschillende markeringen te detecteren, ter ondersteuning van tin- en koperplaten. Met betrouwbare onderdelen zoals KURODA kogelomloopspindels behoudt het de stabiliteit voor het afdrukken van SMT-soldeerpasta op LED- of voertuigborden. Deze functie helpt fabrieken hoogwaardige resultaten te bereiken met minder nabewerking, waardoor de algehele productiviteit verbetert.
Deze smt-stencilprintermachine bevat een automatisch PCB-kalibratiesysteem voor snelle, nauwkeurige uitlijning. De drieassige koppeling, aangedreven door een directe motor, verstelt lange planken snel, waardoor een soepel stencilcontact wordt gegarandeerd. Het is perfect voor dunne of kromgetrokken PCB's, waardoor handmatige inspanningen worden verminderd. Als volautomatische PCB-drukmachine verhoogt het de efficiëntie bij de productie van LED's en elektronica, en biedt het een stabiele basis voor grote volumes met minimale aanpassingen.
De ICT-1500 beschikt over een uniek reinigingssysteem met droge, natte en handmatige opties. Gescheiden CCD- en reinigingsonderdelen zorgen voor een effectieve verwijdering van pasta, terwijl software het alcohol- en papierverbruik regelt om kosten te besparen. Het van boven naar beneden sproeiontwerp reinigt gelijkmatig, ondersteund door een sterke uitlaatmotor. Dit maakt het een uitstekende keuze voor SMT-soldeerpasta-printen, waarbij de kwaliteit op lange platen behouden blijft en de uitvaltijd in geautomatiseerde lijnen wordt verminderd.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.

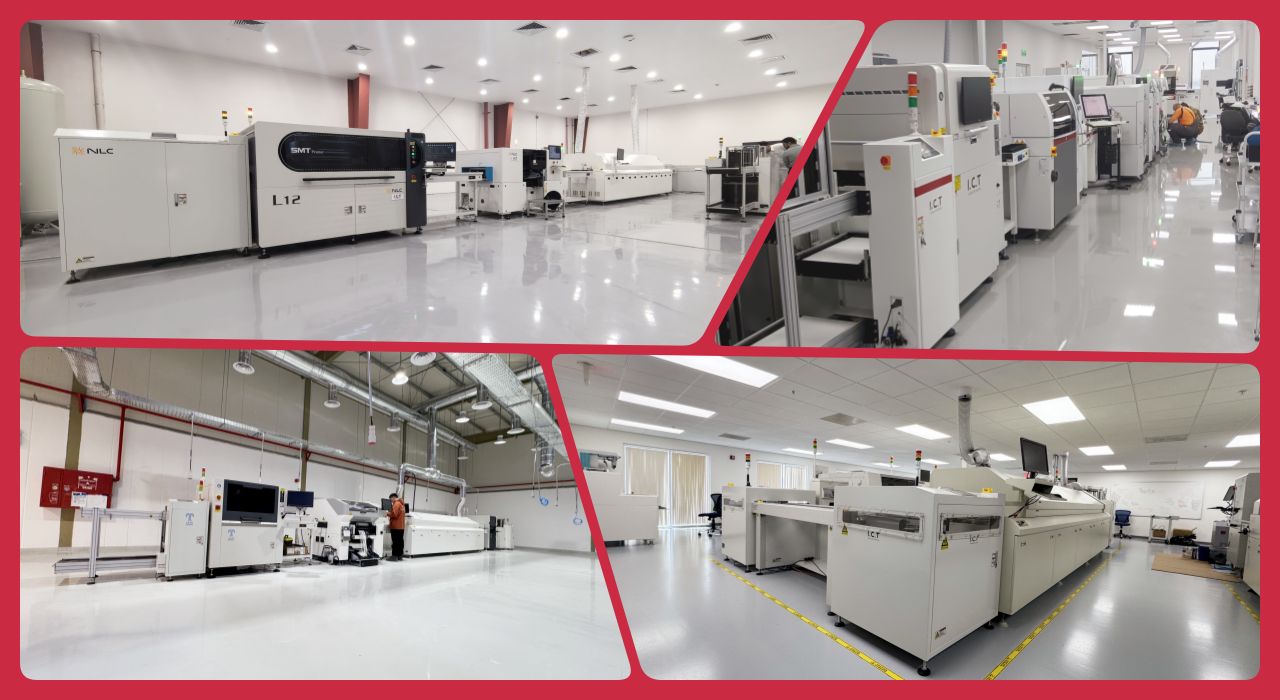

| Lijst met SMT-lijnapparatuur
Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Klantsuccesvideo

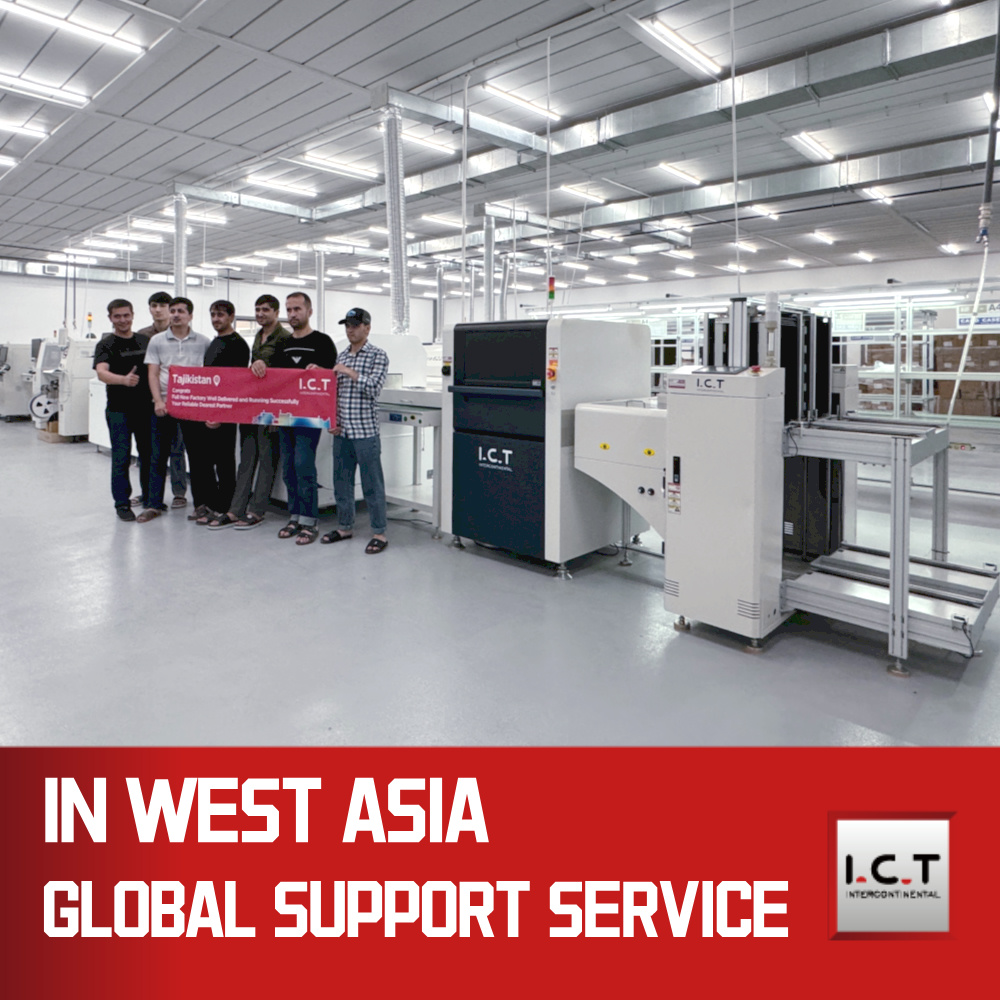

In 2025 reisden ICT-ingenieurs naar een LED-verlichtingsfabriek in Azië voor installatie en training. De klant had een SMT-lijn van 29 meter nodig met 13 machines, maar had een ruimte van 21 x 5 meter. We ontwierpen een U-vormige indeling, passend in de afmetingen 16 x 2,7 meter. Na twee dagen instellen en debuggen, plus zes dagen training en ondersteuning, werd het project met succes afgerond. Dit demonstreerde ons vermogen om PCB-stencilprintermachine-oplossingen aan te passen aan specifieke behoeften.

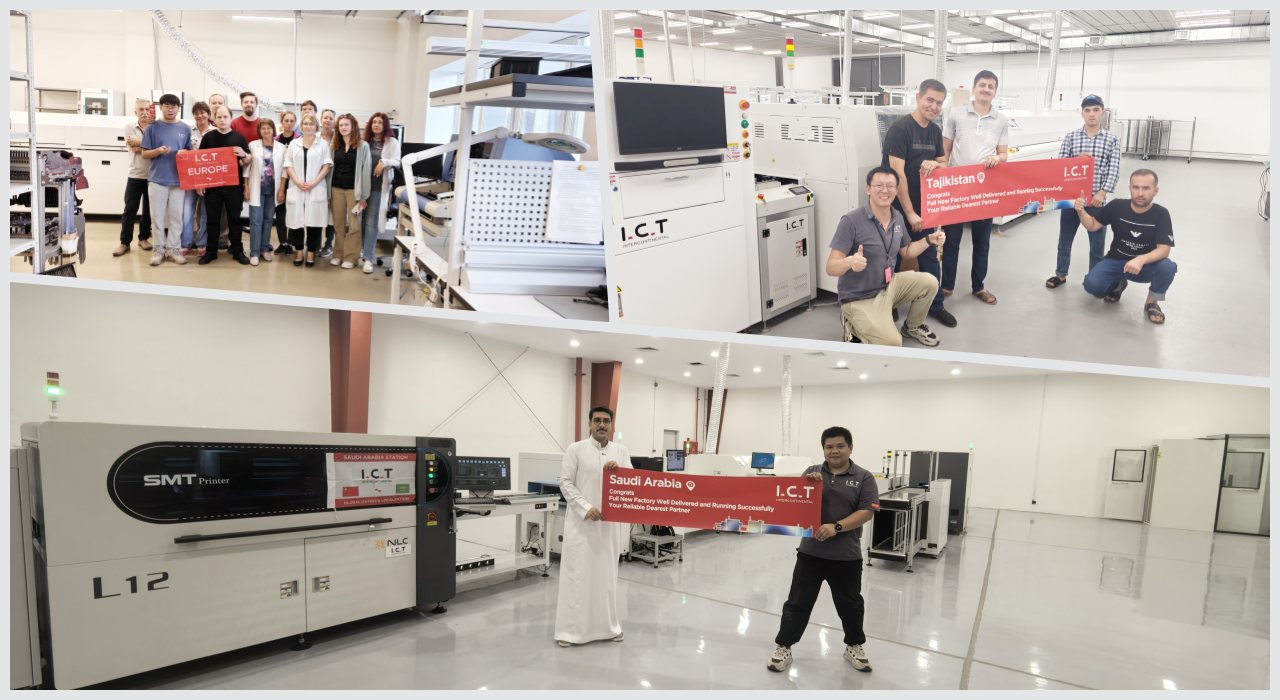

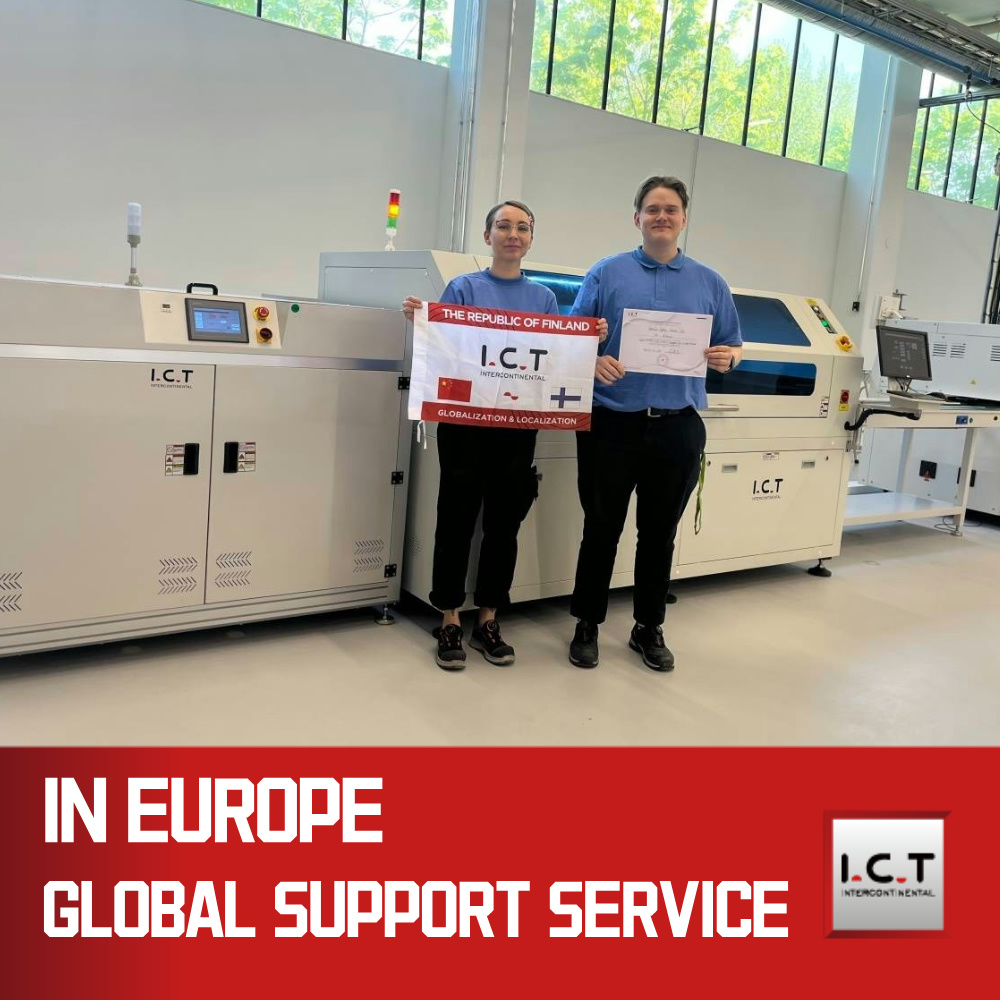

| Service- en trainingsondersteuning
ICT levert uitgebreide service en training voor de PCB-stencilprintermachine. Ons team biedt installatie, onderhoud en snelle technische ondersteuning op locatie. De training omvat bediening, probleemoplossing en procesoptimalisatie, afgestemd op uw opstelling. Met meer dan 25 jaar expertise bieden wij snelle reacties op problemen, minimaliseren we de uitvaltijd en zorgen we ervoor dat uw productie soepel en met vertrouwen verloopt.
| Klantrecensies
Klanten waarderen de vakkundige en vriendelijke hulp van onze monteurs tijdens de installatie. Ze bewonderen de PCB-stencilprintermachine vanwege zijn precisie en betrouwbaarheid. Onze veilige verpakking en tijdige levering krijgen hoge cijfers, en velen waarderen onze snelle probleemoplossing, waardoor de productie op koers blijft en vertrouwen wordt gewonnen.
| Certificeringen en normen
ICT beschikt over CE-, RoHS- en ISO9001-certificeringen, waardoor de PCB-stencilprintermachine voldoet aan de wereldwijde normen. Ook hebben we patenten op innovaties als de schoonmaak- en transportsystemen. Deze referenties garanderen veilige apparatuur van hoge kwaliteit, waardoor klanten zekerheid krijgen bij elk project.
| Over ICT-bedrijf en onze fabriek
ICT is een toonaangevende leverancier van elektronische oplossingen met intern onderzoek, ontwikkeling en productie. We hebben 89 medewerkers in dienst in een faciliteit van 12.000 m² en groeien snel met een fonds van $30 miljoen. Onze fabriek bedient meer dan 1600 klanten in 72 landen en maakt gebruik van strikte tests en kwaliteitscontroles. Dit ondersteunt de wereldwijde levering van geavanceerde producten zoals de ICT-1500 PCB-stencilprintermachine.
