I.C.T-V5200H |DIP omgekeerde camera online AOI-machine

AOI SMT-inspectie- en pick-and-place-machines.
Koop het bij uw vertrouwde partner!I.C.T brengt 26 jaar ervaring in de SMT-industrie met zich mee.Hoogtepunten: Installatie en training op locatie beschikbaar, 24/7 klantenservice.Hoogopgeleide deskundigen.


V5000H-model Online geautomatiseerde optische inspectie, ontvang vandaag nog een gratis aanvraag!
1.Industriële camera
2. Telecentrische lens
3.Granietplatform en frame
4. Volledige FOV-assistentiepositie
  • I.C.T-V5200H

  • I.C.T

Beschikbaarheid Status:
Hoeveelheid:

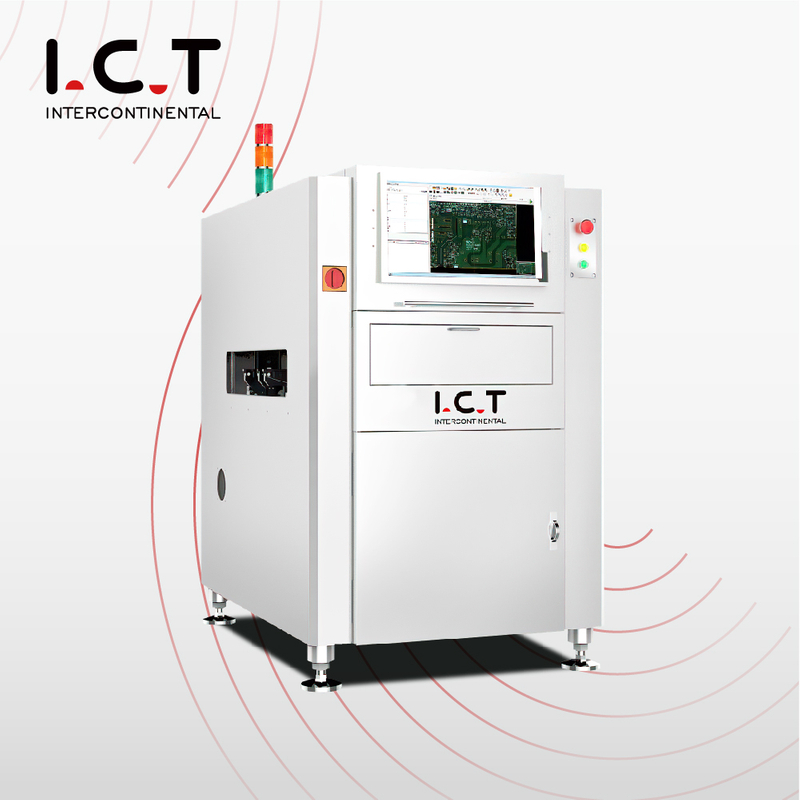

I.C.T-V5200H |DIP omgekeerde camera online AOI-machine

Overzicht


aoi-machine voor pcb

Online AOI V5200H Inleiding:


Automatische DIP AOI visuele inspectie, kan snel en nauwkeurig PCBA-defect, en de automatische positionering, volledig zonder handmatige tussenkomst, vrije ogen vrije handen, helpen DIP golfsolderen productieautomatisering, kwaliteit verbeteren, efficiëntie verbeteren en de kosten van hoger verlagen.


Functies:

1. LOG automatische verzamel- en opslagfunctie, NG-waarschuwings- / alarmfunctie, programmeren en debuggen op afstand.
2. Inspectievermogen: onvoldoende, kort, glijdend gat, soldeerbedekkende pin, vervuiling, verkeerde uitlijning, ontbrekend onderdeel, scheef, reclamebord, montage aan de zijkant, omvallen, verkeerd onderdeel, beschadigd, vlotter, polariteit, pseudo-solderen, leeg soldeer, overmatige lijm enz.
3. Perfect SPC verzamelt NG-informatie offline en genereert automatisch allerlei soorten productietabellen.
4. Volwassen controlecentrumfunctie, duidelijke software-interface.
5. Goede stabiliteit (GR&R <10% @6 Sigma, CPK> 1,33 (testafwijkingsnauwkeurigheid minder dan ± 0,25 mm.

6. Camerabeweging, transportband vast tijdens test.7. PCB-warpage-compensatie: totale Mark-compensatiekalibratie, componentpositieframe-compensatie.



Online AOI-machine



Granieten platform en frame


Zorg voor de stabiliteit van de apparatuur en de consistentie van het delen van programma's tussen machines



Online AOI-machine


Industriële camera+telecentrische lens


De inspectie van soldeerverbindingen met hoge componenten wordt niet beïnvloed, omdat er geen schaduweffect in het gehele gezichtsveld is.


Online AOI-machine


Volledige FOV Assist-positie


Hoog detectievermogen op geen blootliggende padcomponenten (BGA, enz.) of gedeeltelijk afgeschermde componenten

Online AOI-machine


Model I.C.T-V5200H
FOV 15u(36*30mm)/10u(24*20mm)
Camera 5M pixel intelligente digitale industriële camera
Lens Telecentrische lens
Licht LED-licht met 4 kleurenringen, RGB+W
Inspectie-item Componententest, soldeertest
Mini-component 01005chip,0.3pitch IC en speciaal gevormd
Operatie systeem Windows 7
PCB-grootte 50*50~510*600mm
PCB-dikte 0,3 ~ 6,0 mm
PCB-vervorming ±3,0 mm
PCB-gewicht Maximaal: 3 kg
PCB-hoogte Bovenkant: 25 mm, onderkant: 45 mm verstelbaar
X/Y-chauffeur AC-servodriver, herhaalnauwkeurigheid 0,01 mm
Platform Graniet
Stroom AC220 50/60 Hz, 5A
Gecomprimeerde lucht 0,4 ~ 0,6 MPa
Gewicht 750 kg
Dimensie 940*1360*1500mm (exclusief het licht)
