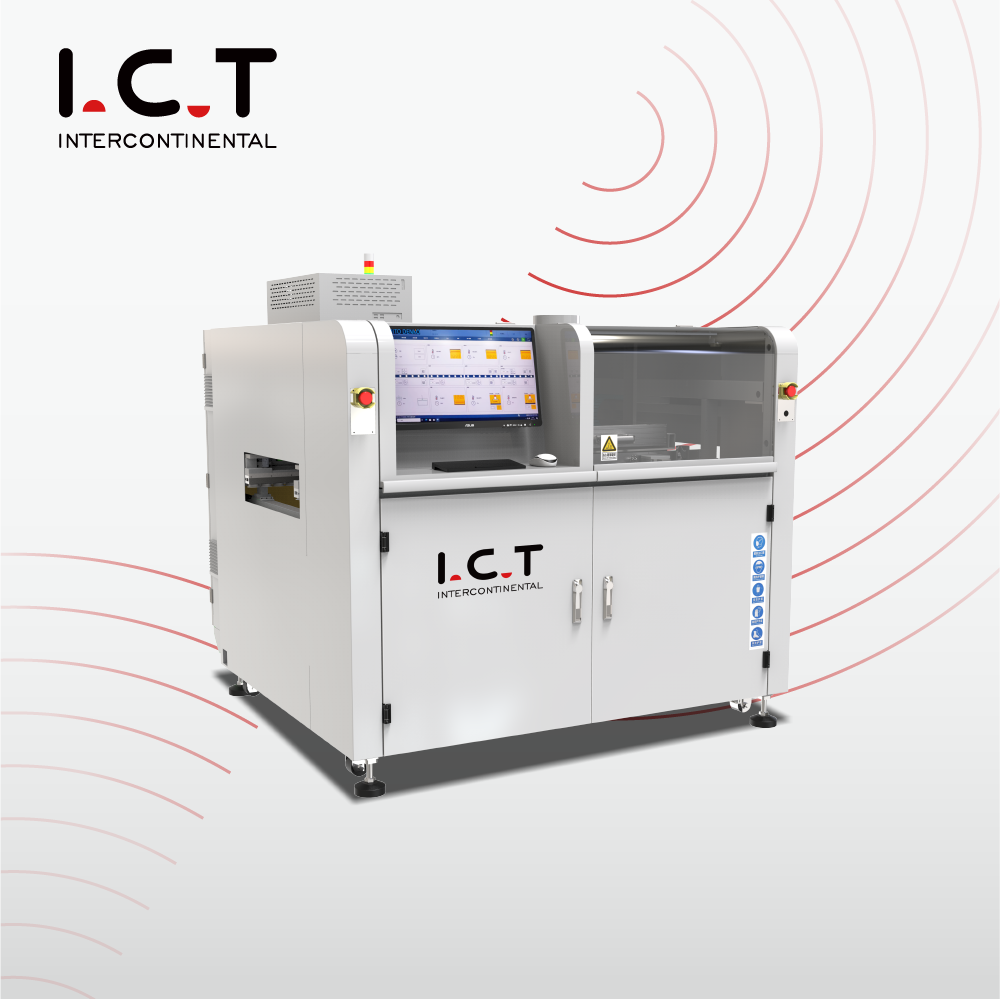

| Online selectieve golf soldeer machine
De ICT Online Selective Wave Soldering Machine, volledig ontworpen en geproduceerd in Dongguan, is het echte selectieve soldeersysteem gebouwd voor SMT-fabrieken met een hoog volume en een hoge mix die weigeren concessies te doen aan de kwaliteit ten behoeve van de snelheid. De printplaat glijdt continu over een precisietransportband, terwijl het ultralichte portaal van gegoten aluminium – aangedreven door servo's en lineaire rails van Panasonic – de flux en het soldeer precies op de pinnen brengt. Inline stikstofverwarming zorgt voor glanzende, volle filets met vrijwel geen afval. Operators controleren elk detail – paden, temperaturen, spuitvolume, golfhoogte – op een groot Windows-touchscreen en slaan eindeloze programma’s op voor onmiddellijke omschakeling. Automatische golfkalibratie, live CCD, Duitse straalklep en titanium pot maken van deze online selectieve golfsoldeermachine een 24/7 winstcentrum.
| DIP-lijnapparatuurlijst
De Duitse hoogfrequente straalklep vuurt microdots af met een flux met een laag vastestofgehalte (<10%), herhaalbaar tot 0,02 mm. De tank onder druk en de digitale debietmeter houden de druk stabiel, zelfs als de tank bijna leeg is. Het residu valt in een sneltrekbak. De Japanse SMC-pneumatiek en frontmeters maken dagelijkse controles moeiteloos. Een automatische pomp laat het aanbod nooit afnemen. Deze fluxmodule activeert elke pad perfect op de online selectieve golfsoldeermachine.
Volledig verstelbare IR-bodem is standaard; top hetelucht of extra IR optioneel. Open rasterindeling plus dikke, hoge temperatuurisolatie verspreidt de warmte gelijkmatig over het hele bord. Premium verwarmingselementen en plug-in motoren werken jarenlang stil en zonder gereedschap. De platen komen perfect geactiveerd en spanningsvrij naar buiten, klaar voor onberispelijke verbindingen in het selectieve soldeersysteem.
De Duitse elektromagnetische pomp en titaniumpot produceren een ultrastabiele minigolf die nooit afdrijft. Stel de N2-stroom, soldeertemperatuur, golfhoogte en automatische kalibratie rechtstreeks vanaf het touchscreen in. Inline-stikstof levert spiegelheldere filets en vrijwel geen schuim op. Laser controleert de hoogte, de spuitmonden reinigen zichzelf en er wordt 900 uur aan videomateriaal opgeslagen voor traceerbaarheid. Dit is de kogelvrije kern van elke online selectieve golfsoldeermachine.
SMEMA-compatibele driedelige transportband plus pneumatische zij-/bovenklemmen houden platen tot 20 kg stil tijdens het solderen. Stevige rails en zeer nauwkeurige servo's verplaatsen PCB's soepel op lijnsnelheid. Dikke of dubbelzijdige montages zijn gemakkelijk te maken. Gebouwd voor non-stop gebruik van grote volumes op elk selectief soldeersysteem.
CE-gecertificeerde PLC, Cat-6-bedrading en volledige MES-connectiviteit zorgen voor een bliksemsnelle respons en totale betrouwbaarheid. Dankzij begeleide wizards, op afbeeldingen gebaseerde bewerkingen, automatische spuitmonddetectie en meertalige menu's wordt de training teruggebracht tot uren. Diagnose op afstand zorgt ervoor dat de online selectieve golfsoldeermachine 24 uur per dag inkomsten genereert.
Groot kleurenaanraakscherm, stapsgewijze handleidingen, live CCD-preview met één tik en gesproken waarschuwingen maken het bedienen van de machine uiterst eenvoudig. Schakel direct tussen Engels, Chinees, Japans of Russisch. Aangepaste torenverlichting en Wi-Fi-upgrades houden iedereen op de hoogte zonder de rij te verlaten.
| Specificatie
| Online selectieve golf soldeer machine | ||||
| Model | ICT-SS540 | ICT-SS550 | ICT-SS550P1 | ICT-SS550P2 |
| Online modulair | Spray + voorverwarmen en solderen | Spray + Voorverwarmen + Solderen | Spray + Voorverwarmen + Solderen + Solderen | Spray + Voorverwarmen + Solderen + Solderen + Solderen |
| Soldeersysteem | ||||
| Hoeveelheid mondstuk | 1 | 1 | 2 | 3 |
| Hoeveelheid soldeerpot | 1 set | 1 set | 2 ingesteld | 3 ingesteld |
| Dubbele Pot (Optie) | Nvt | Optie | Optie | Optie |
| Soldeerpotvermogen | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux-systeem | ||||
| Fluxopslagtank | 1L | 1L | 2L | 2L |
| Fluxondersteuning | Flux -alarm, automatisch | |||
| Spuitmondstuk | Duitsland Jet Valve (spot- en lijnspuiten) 1 set | |||
| Spuit de mondstukformaat | 130um (180um, 210um-optie) | |||
| Spuitsnelheid | 0 ~ 20 mm/s | |||
| Bewegingssnelheid spuitmond | 0 ~ 400 mm/s | |||
| Voorverwarmende systeem | ||||
| Voorverwarmingsmodus | Hete lucht en ir | Hete lucht en ir | Hete lucht en ir | Hete lucht en ir |
| Voorverwarmende gebied | L500*B500mm | L500*B500mm | L500*B500mm | L500*B500mm |
| Voorverwarmingszone | Hete lucht bovenaan: 2, IR onderaan: 1 | |||
| Voorverwarmingsvermogen onderkant | Maximaal 12 kW | |||
| Hoogste voorverwarmingsvermogen | Maximaal 6 kW | |||
| Opwarmtijd | Ongeveer 15 minuten (instelling 150 ℃) | |||
| Controlemodus | PC+PLC | |||
| Transportsysteem | ||||
| PCB-grootte (met armatuur) | 120*60~500*500mm | |||
| PCB-vervanging | Online | |||
| PCB-bovenruimte | 120 mm | |||
| Transporthoogte | 900 ± 20 mm | |||
| Transportbreedte | 60 ~ 500 mm | |||
| Afmeting: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Gewicht | Ongeveer: 800 kg | Ongeveer: 1200 kg | Ongeveer: 1300 kg | Ongeveer: 1500 kg |
| DIP-lijnapparatuurlijst
Maak uw online selectieve golfsoldeermachine compleet met een volledig automatische DIP-lijn van ICT – de perfecte partner voor high-mix THT-productie. De kant-en-klare opstelling omvat een snelle DIP-invoegmachine voor nauwkeurige plaatsing van componenten, een SMEMA-compatibele golflader die de platen soepel in het selectieve soldeersysteem voert, een zachte golfontlader die afgewerkte PCB's zonder spanning opvangt, en een gebufferde assemblagetransportband voor eindinspectie en bijstelling. Alles is modulair, CE-gecertificeerd en in eigen huis gebouwd voor een ijzersterke betrouwbaarheid en razendsnelle omschakelingen. Met wereldwijde magazijnen voor reserveonderdelen en on-site ondersteuning in 72 landen zorgt ICT ervoor dat uw gehele through-hole-proces met maximale efficiëntie en minimale kosten blijft draaien – van het inbrengen tot en met het selectieve solderen.
| Productnaam | Doel in DIP-lijn |
|---|---|
Plaatst automatisch componenten op PCB's met precisie voor de DIP-productielijn. | |
Smelt soldeer om solide verbindingen op PCB's te vormen tijdens het THT-plug-in-proces. | |
Brengt selectief soldeer aan op specifieke gebieden voor nauwkeurige THT-montage | |
| Inline AOI na de golf | Inspecteert soldeerverbindingen en plaatsingsfouten op DIP-geassembleerde PCB's. |
| Klantsuccesvideo

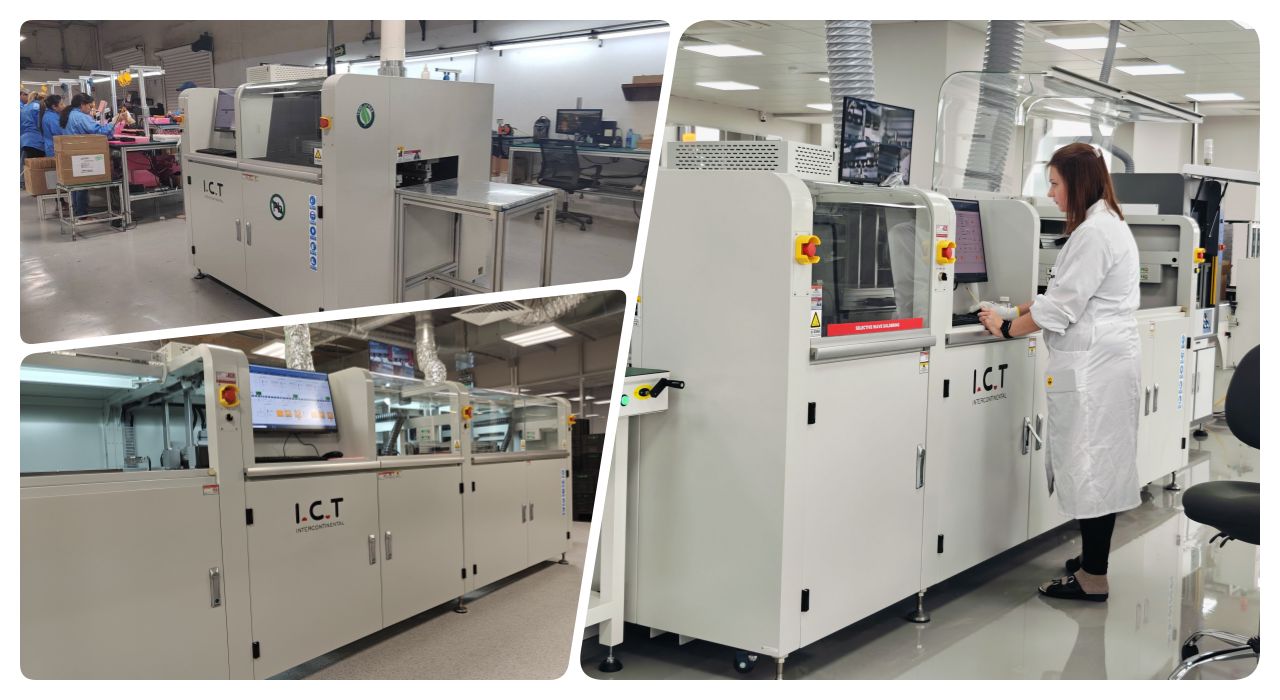

Begin 2025 kwam een grote Vietnamese leverancier van cameramerken langs voor de definitieve acceptatie van hun nieuwe online selectieve golfsoldeermachine. Onze technici laadden hun echte productieborden, draaiden cycli op volle snelheid terwijl de klant de perfecte THT-verbindingen live op de CCD zag ontstaan, en trainden hun team vervolgens twee dagen lang in programmeren, dagelijks onderhoud en probleemoplossing. Ze waren 100% klaar om volume te produceren op de dag dat het krat arriveerde – nog een voorbeeld van ICT's echte mondiale partnerschap.
| Professionele service en training
Van lijnintegratie en inbedrijfstelling tot levenslange ondersteuning en upgrades, wij staan wereldwijd voor u klaar. Twintig ervaren ingenieurs plus lokale teams in 72 landen geven training op locatie of op afstand wanneer u die nodig heeft. Magazijnen voor reserveonderdelen op drie continenten en echte 24/7 hotlines zorgen ervoor dat uw selectieve soldeersysteem tientallen jaren lang op topniveau blijft.
| Klant lof
Klanten blijven ons vertellen dat onze ingenieurs geduldig en scherp zijn en echt om hun succes geven. Ze zijn dol op de uiterste fluxnauwkeurigheid, de rotsvaste golf en hoe snel de online selectieve golfsoldeermachine zichzelf terugbetaalt in hogere opbrengsten en zonder nabewerking. Exportkratten arriveren vlekkeloos, en reparaties op dezelfde dag op afstand hebben van starters over de hele wereld levenslange partners gemaakt.
| Industriecertificeringen
Elke online selectieve golfsoldeermachine is voorzien van CE-veiligheidscertificering, RoHS-conformiteit, ISO9001-kwaliteitssysteem en meerdere patenten op straalkleppen, pompen en laserkalibratie. Deze wereldwijd vertrouwde merken bewijzen dat u veilige, groene, in de praktijk bewezen technologie krijgt waarop u overal kunt vertrouwen.
| Over ICT-bedrijf en fabriek
Sinds 2012 zijn we uitgegroeid tot een ultramoderne campus van 12.000 m² met 89 teamleden, 20 toegewijde ingenieurs en 8 wereldwijde vestigingen. Alles – R&D, fabricage, assemblage en inbrandtesten – gebeurt in eigen huis. We bedienen meer dan 1.600 fabrieken in 72 landen met complete kant-en-klare SMT- en THT-oplossingen, en elke online selectieve golfsoldeermachine vertrekt, ondersteund door strenge inspecties en bewezen kwaliteitssystemen.
