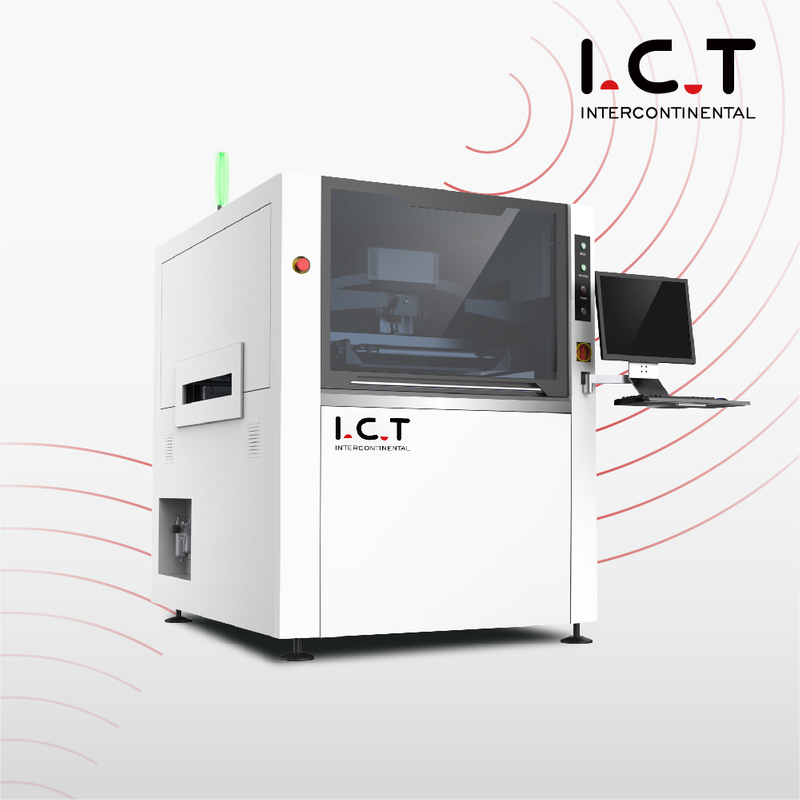

| Geavanceerde SMT-schermprintermachine
De SMT-zeefdrukmachine van ICT transformeert de PCB-productie met geautomatiseerd printen van soldeerpasta. Het biedt een positionele nauwkeurigheid van ±0,01 mm en een printprecisie tot 0,025 mm, ideaal voor de elektronica-, automobiel- en LED-sector. Functies zoals automatische PCB-kalibratie, instelbare rakeldruk en stencilreiniging zorgen voor een consistente kwaliteit en verlagen de kosten. Met modellen variërend van ICT-4034 tot ICT-9060, kan het PCB-formaten aan van 50x50 mm tot 900x600 mm. Hij is gebouwd met hoogwaardige onderdelen van Panasonic en SMC en belooft langdurige prestaties. Deze SMT-zeefprinter voldoet aan de SMEMA-normen en kan worden geïntegreerd in slimme fabrieken voor optimale efficiëntie.
| Functie
Het printsysteem van onze SMT-zeefdrukmachine is voorzien van een boogbrugophanging met dubbele uiterst nauwkeurige stappenmotoren voor een stabiele rakeldruk. Het ondersteunt snelheden van 10-200 mm/sec en hoeken van 60°, 55° of 45° en zorgt voor een nauwkeurige toepassing van soldeerpasta. Programmeerbare scheidingsmethoden tussen rakel, stencil en substraat bieden flexibiliteit. Dit ontwerp minimaliseert defecten, waardoor het perfect is voor PCB's met een fijne steek in de productie van eta-stencilprinters met grote volumes.
Het transportsysteem omvat een unieke transportband om PCB-opstoppingen te voorkomen. Motorgestuurde snelheden en nauwkeurige stops maken flexibele in-/uitstapopties mogelijk, met zijklemmen en optioneel vacuüm dat zorgt voor veilig PCB-stencil-contact. Het ondersteunt hoogtes van 900 ± 20 mm en snelheden tot 1500 mm/s, en kan verschillende PCB-diktes aan. Dit verbetert de efficiëntie in Mesh Machine-toepassingen met SMT-zeefprinters.
De droge, natte en stofzuigmodi, plus handmatige opties, houden het stencil schoon. Een uniek spuitsysteem brengt het schoonmaakmiddel gelijkmatig aan, waarbij software het alcohol- en papierverbruik regelt. Een krachtige uitlaatmotor verhoogt de vacuümefficiëntie. Dit systeem in onze soldeerpasta voor SMT-machine bespaart hulpbronnen en behoudt de printkwaliteit.
Optionele stencilinspectie
Met behulp van lichtbroncompensatie en CCD identificeert de stencilinspectie snel verstoppingen en activeert een automatische reiniging voor onberispelijke prints. Deze optie in de SMT-zeefdrukmachine verbetert de kwaliteitscontrole, waardoor fouten bij het plakken worden verminderd.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine/labelmontageapparaat/ inkjetprinter |
| Klantsuccesvideo
In 2025 bezocht ingenieur Tony een klant in Oezbekistan om hun nieuwe SMT- en DIP-productielijn, inclusief randapparatuur, te inspecteren en te trainen. In de video is te zien hoe Tony het proces leidt, terwijl ons team de werking en het onderhoud uitlegt. Voor uitdagende programmering maakten we gebruik van herhaalde demo's en begeleiding van patiënten, waardoor praktijkoefeningen werden aangemoedigd. Na een week had de klant de apparatuur onder de knie en prees hij onze professionaliteit ten zeerste. Met deze succesvolle training werd het project effectief afgesloten.
| Service- en trainingsondersteuning
ICT biedt uitgebreide service en training voor uw SMT-zeefdrukmachine. Ons wereldwijde team, inclusief Tony, zorgt voor installatie, onderhoud en ondersteuning op locatie. Op maat gemaakte training behandelt de bediening, programmering en veiligheid van de eta-stencilprinter. Online hulp zorgt voor een snelle oplossing van problemen, terwijl regelmatige updates en reserveonderdelen uw lijn operationeel houden. Met ruim 25 jaar ervaring optimaliseren wij uw processen voor betere resultaten.
| Klantrecensies
Klanten prijzen ICT-ingenieurs als Tony voor hun deskundige training en ondersteuning. Zij waarderen de SMT-zeefdrukker vanwege zijn precisie en duurzaamheid. Een veilige verpakking zorgt voor een veilige levering, en snelle reacties houden de productiestroom in stand, waardoor wereldwijd vertrouwen wordt opgebouwd.
| Certificeringen en normen
ICT beschikt over CE-, RoHS- en ISO9001-certificeringen en voldoet aan wereldwijde normen. We hebben ook patenten voor innovatieve SMT-ontwerpen, waaruit onze toewijding aan kwaliteit, veiligheid en duurzaamheid blijkt. Deze referenties garanderen betrouwbare prestaties.
| Over ICT-bedrijf en onze SMT-fabriek
ICT blinkt uit in oplossingen voor de productie van elektronica, met eigen R&D en productie. Met 89 medewerkers en 20 technici in een faciliteit van 12.000 m² zijn we sinds 2012 gegroeid en bedienen we meer dan 1.600 klanten in 72 landen. Onze fabriek maakt gebruik van strikte tests en ISO9001-kwaliteitsmanagement, waardoor een mondiaal bereik en lokale ondersteuning voor cross-value partnerschappen wordt geboden.
