DECAN S1 |Samsung tweedehands Pcb Smt Chip Line Mounter Machine van de Chinese fabrikant

Samsung tweedehands DECAN S1 Pcb Smt Chip Line Mounter-machine

Invoering

Hanwha SMT-chipmounter

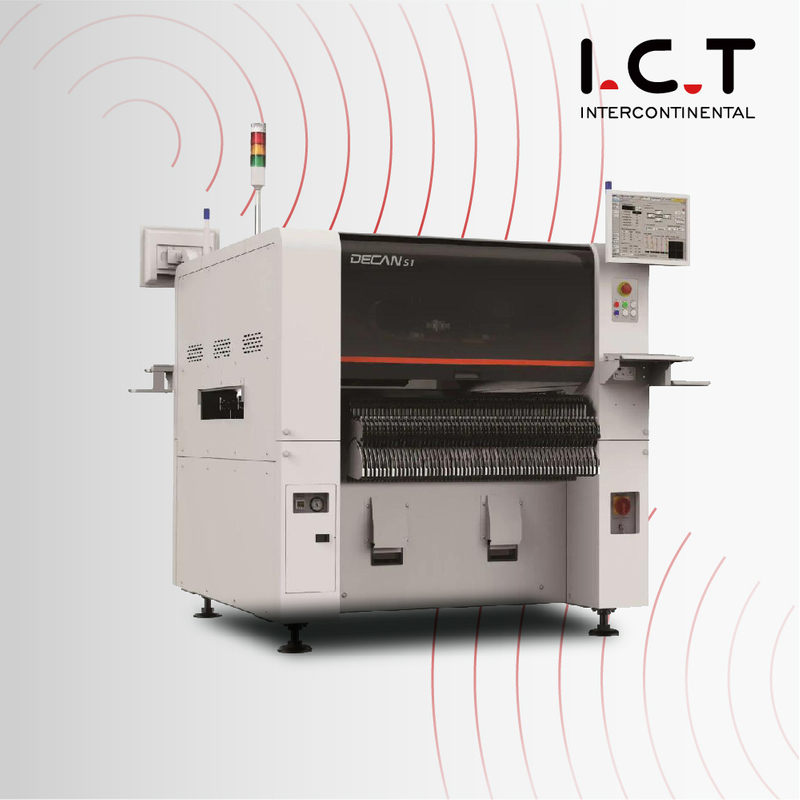

DECAN S1 Hanwha SMT-chipmontageer

Snelle en flexibele montageer

Volgende generatie medium-speed chipmounter

Als chipmounter die is ontwikkeld met de nadruk op zichtbare verbeteringen, een van de drie belangrijkste indexen, biedt deze chipmounter de optimale productiviteit die nodig is voor batchproductie.

• Verbetert de werkelijke productiviteit

• Verbetert de plaatsingskwaliteit

• Vermindert het verliespercentage

Hoogste prestaties onder chipmounters van dezelfde klasse

Hoogste toepasbaarheid van medium-speed chipmounters op PCB's

• 510 x 510 mm (standaard) / 1500 x 460 mm (optie)

– Mogelijkheid om PCB's tot een formaat van 1.500 mm (L) x 460 mm (B) te produceren

Breidt het componentherkenningsbereik uit met een High Pixel-camera

• De vliegencamera herkent alle chips van 03015 ~  16mm

Verbetert de gelijktijdige ophaalsnelheid

• Regelt de zakposities automatisch via communicatie tussen de machine en de feeder

Verbetert de plaatsingssnelheid van een component met een afwijkende vorm

• Verhoogt de snelheid met ongeveer 25% door de door de fixcamera herkende bewegingsreeks te optimaliseren

Plaatst microchips stabiel

Herkent het Nozzle Center

• Verbetert het verliespercentage van de microchip en de plaatsingskwaliteit door het voorkomen van luchtlekken te voorkomen

Kalibratie van de looptijd

• Handhaaft de plaatsingsnauwkeurigheid door automatische kalibratie uit te voeren tijdens de productie

Automatisch onderhoud voorkomt ophaalfouten en handhaaft de plaatsingskwaliteit*

• Meet de pneumatische druk en debiet van het mondstuk en de as

• Verwijdert vreemde materialen op het mondstuk en de as door hoge druk

luchtstoot

Verhoogd bedieningsgemak

Vermindert de leertijd van een grote component met afwijkende vormen

• Uitgebreid gezichtsveld van vaste camera: 7,5 mm → 12 mm

– Verkort de tijd die nodig is om het ophaal-/plaatsingspunt van de component aan te leren en verbetert het lesgemak

Behoudt de ophaalcoördinaat van de gemeenschappelijke feeder

• Bij het wisselen van een model wordt de modelwisseltijd verkort door de ophaalinformatie van een soortgelijk model op te volgen

Verenigt het verlichtingsniveau van de chipcomponent

• Door collectief dezelfde verlichtingswaarde in te stellen, wordt de verlichtingswisseltijd geminimaliseerd, worden de productiviteitsafwijkingen door de machine geëlimineerd en wordt het gemak van het onderdeel-DB-beheer verbeterd

Ondersteuning van component van meerdere leveranciers *

• Het is mogelijk om dezelfde componenten geleverd door twee leveranciers in één onderdeelnaam te beheren, zodat het mogelijk is om continu productie uit te voeren zonder het PCB-programma te wijzigen voor de componenten geleverd door verschillende leveranciers

Leert eenvoudig grote componenten (panoramisch zicht)

• Voert gesplitste herkenning uit van een groot onderdeel dat buiten werking is

het cameraherkenningsbereik (FOV) en voegt gesplitste componentafbeeldingen samen tot één enkel beeld voordat ze worden weergegeven.

– Leert eenvoudig de oppak-/plaatsingspositie van een groot onderdeel

SAMSUNG Tweedehands DECAN S1 Snelle en flexibele montageer

▶ Snelheid: 47.000 CPH (Optimaal) ▶ Spindel/portaal: 10 spindels/1 portaal ▶ Onderdelen: 03015~□55mm(H15),L75mm ▶ Nauwkeurigheid: ±28μm @ Cpk≥ 1,0/chip ±30μm @ Cpk≥ 1,0/IC ▶ Max.PCB: L510xW510 (standaard) L1.500xB460 (max.) ▶ Hoogste prestaties onder chipmounters van dezelfde klasse ▶ Plaatst microchips stabiel ▶ Verhoogd bedieningsgemak

Model		DECAN S1
Uitlijning		Vliegcamera + Fixcamera
Het aantal spindels		10 spindels x 1 portaal
Plaatsingssnelheid		47.000 CPH (optimaal)
Plaatsing Nauwkeurigheid		±28μm bij Cpk≥ 1,0
Componentbereik	Vliegcamera	03015 ~ □16 mm vaste camera
		42mm ~ □55mm (MFOV) L55mm ~ L75mm Connector (MFOV)
	Max.Hoogte	10 mm (vlieg), 15 mm (vast)
PCB-grootte (mm)	Min.	50(L) x 40(B)
	Max.	510(L) x 510(B) Optie~ Max.1.500(L) x 460(B)
PCB-dikte (mm)		0,38 ~ 4,2
Feedercapaciteit (8 mm standaard)		60ea / 56ea (vaste feederbasis / dockingwagen) 120ea / 112ea (vaste invoerbasis / dockingwagen) - Optie
Nutsvoorziening	Stroom	3Fase AC200 / 208 / 220 / 240 / 380 / 415V Max.3,5 kVA
	Luchtverbruik	5,0~7,0kgf/cm2 50Nℓ/min (vacuümpomp)
Gewicht (kg)		Ongeveer.1.600
Externe afmeting (mm)		1.430(L) x 1.740(D) x 1.485(H)

Samsung PCB SMT Chip Line Mounter-machine

Bereik precisie en snelheid bij de elektronica-assemblage met onze hoogwaardige oplossing.Profiteer van veelzijdige componentcompatibiliteit, geavanceerde vision-inspectie en gebruiksvriendelijke bediening.Verbeter uw productieproces en blijf concurrerend in de elektronica-industrie met de SMT-technologie van Samsung.

Neem vandaag nog contact met ons op voor meer informatie!

FAQ:

1. Wat is een chipmounter?

Een chipmounter, ook wel pick-and-place-machine genoemd, is een geautomatiseerd apparaat dat wordt gebruikt bij de productie van elektronica.Het pakt nauwkeurig elektronische componenten op, zoals Surface Mount Devices (SMD's), en plaatst deze op printplaten (PCB's) tijdens het assemblageproces van Surface Mount Technology (SMT).

2. Wat is een chip voor opbouwmontage?

Een opbouwchip, vaak een Surface Mount Device (SMD) of chipcomponent genoemd, is een miniatuur elektronische component die is ontworpen voor directe montage op een PCB.Deze componenten zijn doorgaans kleiner en lichter dan hun tegenhangers met doorlopende gaten en worden op het oppervlak van de PCB gesoldeerd.

3. Wat is opbouwmontage in de elektrische sector?

Opbouwmontage in de elektrotechniek verwijst naar de methode om elektronische componenten rechtstreeks op het oppervlak van een printplaat (PCB) te monteren.Deze aanpak elimineert de noodzaak voor gaten (doorlopende gaten) in de PCB en componenten worden rechtstreeks op het PCB-oppervlak gesoldeerd, wat resulteert in een compacter en efficiënter assemblageproces.Surface Mount-technologie (SMT) is een standaard geworden in de moderne elektronicaproductie.
