ICT-SS330
I.C.T
| Hoeveelheid: | |
|---|---|

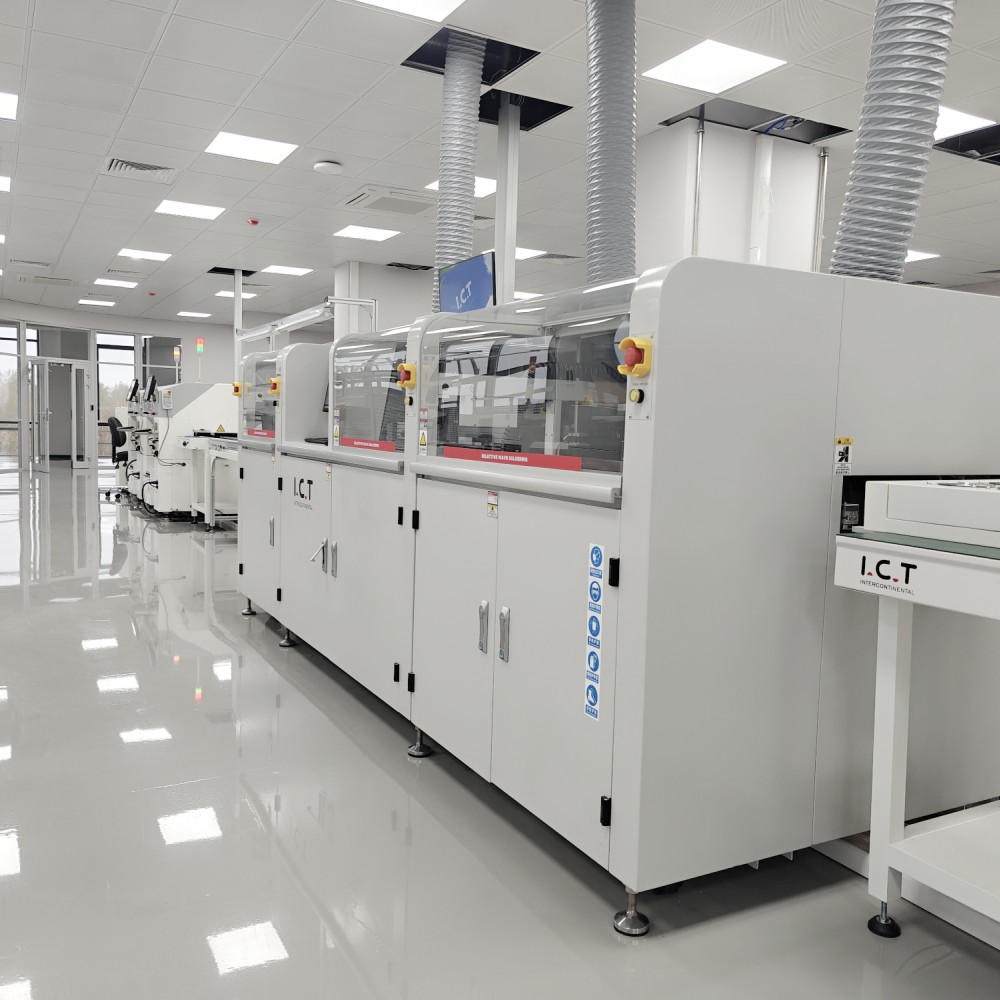

| Offline selectieve golf soldeermachine
De ICT Off-line Selective Wave-soldeermachine is vanaf de basis opgebouwd in onze fabriek in Dongguan en is de perfecte PCB-selectieve golfsoldeermachine wanneer u maximale flexibiliteit nodig heeft zonder een hele SMT-lijn vast te leggen. De printplaat beweegt nooit; alleen het superlichte portaal van gegoten aluminium glijdt over de servo's en lineaire rails van Panasonic om flux te leveren en te solderen precies daar waar ze horen. Inline stikstofverwarming geeft glanzende, volle filets met vrijwel geen afval. Operators programmeren alles (paden, temperaturen, spuitvolume, golfhoogte) op een overzichtelijk Windows-touchscreen en slaan eindeloze opdrachten op zodat ze direct kunnen worden gewisseld. Automatische golfkalibratie, live CCD, Duitse straalklep en titanium pot zorgen ervoor dat deze offline selectieve golfsoldeermachine 24/7 perfecte platen uitpompt.
| DIP-lijnapparatuurlijst
Een Duitse hoogfrequente pulsklep vuurt microstippen met een lage vastestofflux (minder dan 10%) af met een nauwkeurigheid van 0,02 mm. De tank onder druk en de digitale debietmeter houden de druk stabiel, zelfs als de tank bijna leeg is. Het residu belandt in een uittrekbare lade, waar u het in twee seconden kunt opruimen. Japanse SMC-pneumatiek en aan de voorzijde gemonteerde meters maken dagelijkse controles een fluitje van een cent. Een automatische extractiepomp garandeert een constante aanvoer. Dit slimme fluxsysteem activeert elke pad perfect op de Off-line Selective Wave Soldeermachine.
Standaard bodem-IR is volledig verstelbaar; top heteluchtconvectie of extra IR optioneel. Het open-grid-ontwerp en de hoge-temperatuur-katoenisolatie zorgen voor gelijkmatige warmte over het hele bord. Verwarmingselementen van topmerken en plug-in-motoren betekenen geen gereedschap voor onderhoud en jarenlang stil draaien. PCB's komen perfect flux-geactiveerd en spanningsvrij naar buiten, klaar voor onberispelijke verbindingen op de PCB Selective Wave Soldeermachine.
De Duitse elektromagnetische pomp en de titanium soldeerpot creëren een ultrastabiele minigolf die nooit afdrijft. Regel de N2-temperatuur, soldeertemperatuur, golfhoogte en automatische kalibratie rechtstreeks vanaf het touchscreen. Inline-stikstof produceert spiegelheldere filets en vrijwel geen schuim. De laser bewaakt de hoogte, de mondstukken worden automatisch gereinigd en er wordt 900 uur aan videomateriaal opgeslagen voor traceerbaarheid. Dit is het hart dat de offline selectieve golfsoldeermachine onstuitbaar maakt.
Driedelige rollenbaan plus pneumatische zij- en bovenklemmen houden planken tot 20 kg stil. Stevige rails en zeer nauwkeurige servo's verplaatsen PCB's soepel van station naar station. Dubbelzijdige of dikke assemblages helder met ruimte over. Gebouwd voor non-stop gebruik op elke PCB-selectieve golfsoldeermachine.
CE-conforme PLC, Cat-6-bedrading en volledige Industrie 4.0-connectiviteit zorgen voor razendsnelle snelheid en rotsvaste betrouwbaarheid. Begeleide wizards, op afbeeldingen gebaseerde coördinatenbepalingen, automatische spuitmonddetectie en meertalige menu's verkorten de trainingstijd tot vrijwel niets. MES-aansluiting en diagnose op afstand zorgen ervoor dat de offline selectieve golfsoldeermachine 24 uur per dag inkomsten genereert.
Groot kleurenaanraakscherm, stapsgewijze handleidingen, CCD-voorbeeld met één tik en gesproken waarschuwingen maken het bedienen van de machine uiterst eenvoudig. Schakel direct tussen Engels, Chinees, Japans of Russisch. Aangepaste torenverlichting en Wi-Fi-upgrades houden iedereen op de hoogte zonder van de lijn af te stappen.
| Specificatie
| Online selectieve golf soldeer machine | ||||
| Model | ICT-SS540 | ICT-SS550 | ICT-SS550P1 | ICT-SS550P2 |
| Online modulair | Spray + voorverwarmen en solderen | Spray + Voorverwarmen + Solderen | Spray + Voorverwarmen + Solderen + Solderen | Spray + Voorverwarmen + Solderen + Solderen + Solderen |
| Soldeersysteem | ||||
| Hoeveelheid mondstuk | 1 | 1 | 2 | 3 |
| Hoeveelheid soldeerpot | 1 set | 1 set | 2 ingesteld | 3 ingesteld |
| Dubbele Pot (Optie) | Nvt | Optie | Optie | Optie |
| Soldeerpotvermogen | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux-systeem | ||||
| Fluxopslagtank | 1L | 1L | 2L | 2L |
| Fluxondersteuning | Flux -alarm, automatisch | |||
| Spuitmondstuk | Duitsland Jet Valve (spot- en lijnspuiten) 1 set | |||
| Spuit de mondstukformaat | 130um (180um, 210um-optie) | |||
| Spuitsnelheid | 0 ~ 20 mm/s | |||
| Bewegingssnelheid spuitmond | 0 ~ 400 mm/s | |||
| Voorverwarmende systeem | ||||
| Voorverwarmingsmodus | Hete lucht en ir | Hete lucht en ir | Hete lucht en ir | Hete lucht en ir |
| Voorverwarmende gebied | L500*B500mm | L500*B500mm | L500*B500mm | L500*B500mm |
| Voorverwarmingszone | Hete lucht bovenaan: 2, IR onderaan: 1 | |||
| Voorverwarmingsvermogen onderkant | Maximaal 12 kW | |||
| Hoogste voorverwarmingsvermogen | Maximaal 6 kW | |||
| Opwarmtijd | Ongeveer 15 minuten (instelling 150 ℃) | |||
| Controlemodus | PC+PLC | |||
| Transportsysteem | ||||
| PCB-grootte (met armatuur) | 120*60~500*500mm | |||
| PCB-vervanging | Online | |||
| PCB-bovenruimte | 120 mm | |||
| Transporthoogte | 900 ± 20 mm | |||
| Transportbreedte | 60 ~ 500 mm | |||
| Afmeting: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Gewicht | Ongeveer: 800 kg | Ongeveer: 1200 kg | Ongeveer: 1300 kg | Ongeveer: 1500 kg |
| DIP-lijnapparatuurlijst
Onze DIP-productielijn biedt geavanceerde tools voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde DIP-lijn omvat een DIP-invoeglijn voor nauwkeurige plaatsing van componenten, een golflader voor soepele PCB-invoer, een golfontlader voor veilige uitgang en een assemblagebandlijn voor eindcontroles. Deze hoogwaardige PCB DIP-productielijn zorgt voor een stabiele werking, betrouwbare THT-invoeging en kosteneffectieve assemblage en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor doorlopende taken.
| Productnaam | Doel in DIP-lijn |
|---|---|
Plaatst automatisch componenten op PCB's met precisie voor de DIP-productielijn. | |
Smelt soldeer om solide verbindingen op PCB's te vormen tijdens het THT-plug-in-proces. | |
Brengt selectief soldeer aan op specifieke gebieden voor nauwkeurige THT-montage | |
| Inline AOI na de golf | Inspecteert soldeerverbindingen en plaatsingsfouten op DIP-geassembleerde PCB's. |
| Klantsuccesvideo
Begin 2025 kwam een grote Vietnamese leverancier van cameramerken langs voor de definitieve acceptatie van hun nieuwe offline selectieve golfsoldeermachine. Onze technici laadden hun echte productieborden, draaiden volledige cycli terwijl de klant de perfecte THT-verbindingen live op de CCD zag ontstaan, en trainden vervolgens twee dagen hun technici op het gebied van programmeren, dagelijks onderhoud en snelle probleemoplossing. Ze vertrokken vol zelfvertrouwen en waren klaar om volume te pakken zodra de krat arriveerde: een klassiek mondiaal ICT-partnerschap in actie.
| Professionele service en training
We verzorgen het hele traject: fabrieksacceptatie, zeevracht, installatie, opstarten en levenslange ondersteuning. Twintig senior engineers plus lokale teams in 72 landen geven training op locatie of op afstand wanneer u die nodig heeft. Magazijnen voor reserveonderdelen op drie continenten en een echte 24/7 respons zorgen ervoor dat uw PCB Selective Wave-soldeermachine tientallen jaren lang op maximale uptime blijft.
| Klant lof
Klanten blijven ons vertellen dat onze ingenieurs geduldig en scherp zijn en echt om hun succes geven. Ze zijn dol op de precieze flux dots, de rotsvaste golf en hoe snel de offline selectieve golfsoldeermachine zichzelf terugbetaalt in hogere opbrengsten en zonder nabewerking. Exportkratten verschijnen vlekkeloos, en reparaties op dezelfde dag op afstand hebben van starters wereldwijd levenslange partners gemaakt.
| Industriecertificeringen
Elke offline selectieve golfsoldeermachine is voorzien van een CE-veiligheidsmarkering, RoHS-conformiteit, een ISO9001-kwaliteitssysteem en meerdere patenten op straalkleppen, pompen en laserkalibratie. Deze wereldwijd gerespecteerde postzegels bewijzen dat u veilige, groene, beproefde technologie krijgt waarop u overal ter wereld kunt vertrouwen.
| Over ICT-bedrijf en fabriek
Sinds 2012 zijn we uitgegroeid tot een ultramoderne campus van 12.000 m² met 89 teamleden, 20 toegewijde ingenieurs en 8 buitenlandse vestigingen. Alles – R&D, plaatwerk, bewerking, assemblage en inbrandtesten – gebeurt onder één dak. We bedienen al meer dan 1.600 fabrieken in 72 landen met complete kant-en-klare SMT- en THT-oplossingen, en elke offline selectieve golfsoldeermachine wordt geleverd met strenge inspecties en bewezen kwaliteitssystemen.
