DECAAN F2 |Gebruikte SAMSUNG goedkope Smt Pcb automatische pick-and-place-machine van de Chinese fabrikant

Gebruikte SAMSUNG DECAN F2 Goedkope Smt Pcb automatische pick-and-place-machine

Invoering

Pick-and-place-machine

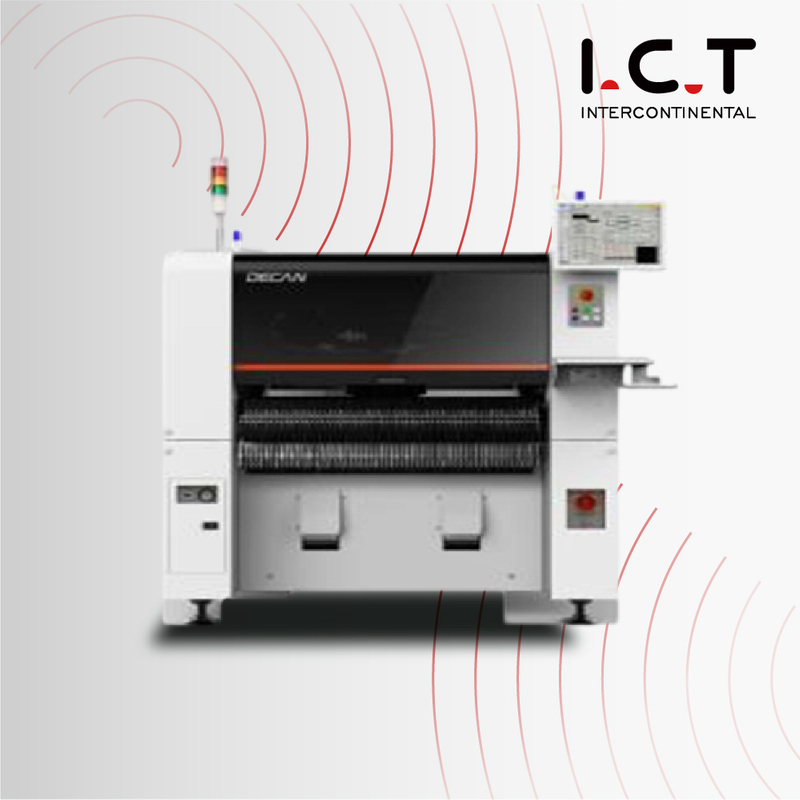

DECAN F2 Samsung pick-and-place-machine

Geavanceerde chipschieter

De Decan Line maximaliseert de productiviteit in combinatie met de T-oplossing, een geoptimaliseerde software voor geïntegreerd beheer, en introduceert stabiele kwaliteit.

De DECAN F2 is toepasbaar op een breed scala aan onderdelen en plaatsing op hoge snelheid is tegelijkertijd mogelijk!

SAMSUNG Pick-and-place-machine

Geavanceerde chipmontageer

Snelle en flexibele pick-and-place-machine

Multifunctionele SMT-plaatsing

Snelle flexibele pick & place machine

DECAN F2 Geavanceerde chipschieter

▶ Snelheid: 80.000 CPH (optimaal) ▶ Structuur: 2 portaal x 10 spindels/kop ▶ Nauwkeurigheid: ±40 μm Cpk≥1,0 (0402-chip) ±30μm Cpk≥1,0 (IC) ▶ Onderdelengrootte: 0402~□55mm (H15mm) ▶ PCB-grootte: L510xB460mm (standaard) L1.200xB460mm (optie) ▶ Mogelijkheid tot brede verwerking van onderdelen ▶ Verschillende PCB-overdrachtsystemen ▶ Geverifieerde oplossing voor beheer van productiegeschiedenis ▶ Hoge snelheid plaatsing

Model	DECAN S2	DECAAN F2	DECAAN L2
Van Spindels	2 Gantryx10 Spidels/kop	2 Gantryx10 Spidels/kop	2 Gantryx6 Spidels/kop
Plaatsingssnelheid	92.000 CPH (optimaal)	80.000 CPH (optimaal)	56.000 CPH (vliegend zicht, optimaal)
Visie	Vliegende visie	Vliegende visie Podiumvisie (Optimun)
Nauwkeurigheid van plaatsing	±28μm Cpk≥1,0	±40μm Cpk≥1,0
Componentbereik	03015 ~ 12 mm (H10 mm)	0402(01005) ~ 16 mm (H10 mm)	0402(01005) ~ 21 mm (H12 mm)
PCB-grootte	50x40~510x460mm (standaard) ~610x460mm (optie), ~740x460 (optie) ~810x460mm (optie), ~1200x460 (optie)
Transportbandconfiguraties	Standaard: 1-2- 1 Optie: 1-2-2/2-2-2/2-2-1/1-1-1 Fabrieksoptie: enkele transportband (Jedec Tray 2ea)
Feedercapaciteit	120ea (8 mm)
Stroom	Spanning: 3 fasen AC200/208/220/240/380/415V ±10% Frequentie: 50/60 Hz Stroomverbruik: Max.5,0 kVA
Luchtverbruik	50Nl/min
Gewicht	Ongeveer 1.800 kg

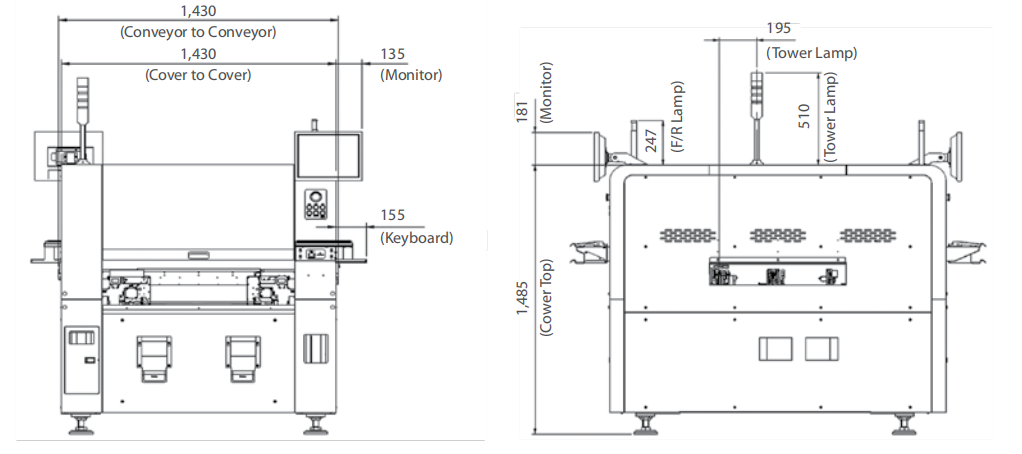

Externe afmetingen (mm)	1.430(L) x 1.740(D) x 1.485(H)

* Onder optimale staat zoals gespecificeerd door HANWHA TECHWIN.

Hanwha Pick-and-place-machine

FAQ:

1. Voordelen van SMT (Surface Mount-technologie):

Ruimte-efficiëntie: SMT-componenten zijn kleiner, waardoor compactere PCB-ontwerpen mogelijk zijn.
Kosteneffectief: SMT vermindert materiaalverspilling en arbeidskosten in de productie.
Verbeterde prestaties: SMT kan betere elektrische prestaties bieden dankzij kortere spoorlengtes.
Hogere componentdichtheid: SMT maakt hogere componentdichtheden op PCB's mogelijk.
Geautomatiseerde assemblage: SMT is zeer geschikt voor geautomatiseerde assemblage, waardoor de efficiëntie toeneemt.

2. Nadelen van SMT:

Soldeeruitdagingen: SMT-componenten vereisen nauwkeurige soldeertechnieken.
Componentgevoeligheid: SMT-componenten kunnen gevoelig zijn voor vocht en statische elektriciteit.
Rework-complexiteit: Het herwerken van SMT-componenten kan een grotere uitdaging zijn dan through-hole-componenten.

3. Beperking van SMT:

Componentgrootte: Extreem grote componenten of componenten die een hoog vermogen vereisen, zijn mogelijk niet geschikt voor SMT.

4. Verschil tussen SMD en SMT:

SMD (Surface Mount Device): Verwijst naar de elektronische componenten zelf, die zijn ontworpen voor opbouwmontage.
SMT (Surface Mount Technology): Verwijst naar het assemblageproces van het monteren van SMD-componenten op PCB's.

5. Solderen pick-and-place-machines?

Nee, pick-and-place-machines solderen niet.Ze plaatsen componenten nauwkeurig op PCB's en er wordt een apart reflow-soldeerproces gebruikt om soldeerverbindingen te maken.

6. Hoe nauwkeurig is een pick-and-place-machine?

Pick-and-place-machines zijn zeer nauwkeurig, doorgaans met plaatsingsnauwkeurigheden in het bereik van 30 tot 50 micron (0,03 tot 0,05 mm), waardoor een nauwkeurige positionering van componenten op PCB's wordt gegarandeerd.
