DECAN S2 |SAMSUNG gebruikte automatische Smt Smd Pick and Place-machine van hoge kwaliteit van de Chinese fabrikant

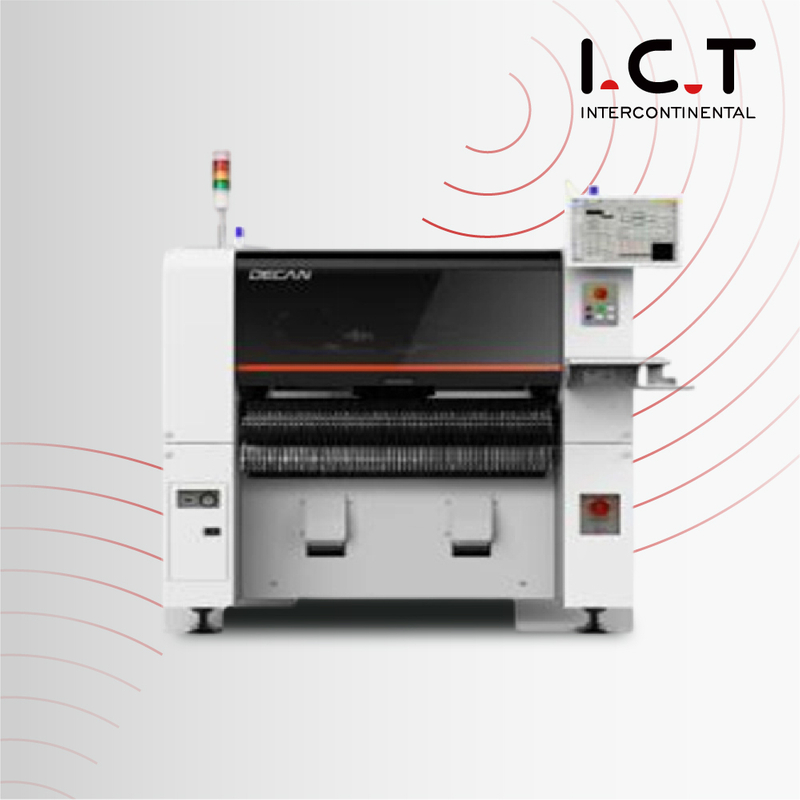

SAMSUNG DECAN S2 Gebruikte automatische Smt Smd pick-and-place-machine van hoge kwaliteit

Invoering

Geavanceerde chipschieter

DECAN S2 SMT Pick-and-place-machine

Geavanceerde chipschieter

De Decan Line maximaliseert de productiviteit in combinatie met de T-oplossing, een geoptimaliseerde software voor geïntegreerd beheer, en introduceert stabiele kwaliteit.

DECAN S2 verhoogt de snelheid/nauwkeurigheid voor het plaatsen van microchips (03015)

Used SAMSUNG Pick-and-place-machine

Geavanceerde chipmontageer

Snelle en flexibele pick-and-place-machine

Multifunctionele SMT-plaatsing

Snelle flexibele pick & place machine

Geavanceerde chipschieter

▶ Snelheid: 92.000 CPH (optimaal)
▶ Structuur: 2 portaal x 10 spindels/kop
▶ Nauwkeurigheid: ±28μm Cpk≥1,0 (03015-chip)
±25μm Cpk≥1,0 (IC)
▶ Onderdelengrootte: 03015~□55 mm (H15 mm)
▶ PCB-grootte: L510xB460mm (standaard)
L1.200xB460mm (Optie)
▶ Grote mogelijkheden voor het hanteren van onderdelen
▶ Diverse PCB-overdrachtsystemen
▶ Geverifieerde oplossing voor beheer van productiegeschiedenis
▶ Hoge snelheid plaatsing

Model	DECAN S2	DECAAN F2	DECAAN L2
Van Spindels	2 Gantryx10 Spidels/kop	2 Gantryx10 Spidels/kop	2 Gantryx6 Spidels/kop
Plaatsingssnelheid	92.000 CPH (optimaal)	80.000 CPH (optimaal)	56.000 CPH (vliegend zicht, optimaal)
Visie	Vliegende visie	Vliegende visie Podiumvisie (Optimun)
Nauwkeurigheid van plaatsing	±28μm Cpk≥1,0	±40μm Cpk≥1,0
Componentbereik	03015 ~ 12 mm (H10 mm)	0402(01005) ~ 16 mm (H10 mm)	0402(01005) ~ 21 mm (H12 mm)
PCB-grootte	50x40~510x460mm (standaard) ~610x460mm (optie), ~740x460 (optie) ~810x460mm (optie), ~1200x460 (optie)
Transportbandconfiguraties	Standaard: 1-2- 1 Optie: 1-2-2/2-2-2/2-2-1/1-1-1 Fabrieksoptie: enkele transportband (Jedec Tray 2ea)
Feedercapaciteit	120ea (8 mm)
Stroom	Spanning: 3 fasen AC200/208/220/240/380/415V ±10% Frequentie: 50/60 Hz Stroomverbruik: Max. 5,0 kVA
Luchtverbruik	50Nl/min
Gewicht	Ongeveer 1.800 kg
Externe afmetingen (mm)	1.430(L) x 1.740(D) x 1.485(H)

* Onder optimale staat zoals gespecificeerd door HANWHA TECHWIN.

Hanwha Pick-and-place-machine

FAQ:

1. Wat is het pick-and-place-proces in SMT?

Het pick-and-place-proces bij Surface Mount Technology (SMT) omvat de geautomatiseerde plaatsing van Surface Mount-componenten (SMD's) op printplaten (PCB's).Pick-and-place-machines pakken componenten nauwkeurig op en positioneren ze op de printplaat voordat ze worden gesoldeerd.

2. Wat zijn de fasen van SMT-reflow?

SMT-reflow-solderen omvat doorgaans verschillende fasen: voorverwarmen om vocht te verwijderen, een geleidelijke temperatuurstijging, een piektemperatuurfase waarin soldeer smelt, en ten slotte afkoelen om de soldeerverbindingen te laten stollen.

3. Wat is de temperatuur van SMT-reflow?

De temperatuur van SMT-reflow-solderen varieert afhankelijk van de gebruikte soldeerpasta en de componenten op de printplaat.Over het algemeen variëren piektemperaturen van 215°C tot 260°C (419°F tot 500°F).

4. Hoe kan ik mijn SMT-proces verbeteren?

Om uw SMT-proces te verbeteren, kunt u overwegen de toepassing van soldeerpasta te optimaliseren, te zorgen voor nauwkeurige plaatsing van componenten, temperatuurprofielen te monitoren, regelmatig apparatuuronderhoud uit te voeren en kwaliteitscontrolemaatregelen zoals geautomatiseerde inspecties te implementeren.
