Het kiezen van de juiste AOI -inspectiemachine voor uw PCB -productie hangt af van een paar belangrijke dingen. U moet een machine kiezen met functies die aan uw behoeften voldoen. Dit helpt u om PCB -boards snel en correct te controleren. Denk aan deze dingen als u naar een kijkt automatische optische inspectiemachine :
· Productievolume en mix
· Inspectie -nauwkeurigheid en snelheid
· Software -integratie en gegevensverwerking
· Budget en totale kosten
· Ondersteuning en training van leveranciers
· Schaalbaarheid en geavanceerde functies
Als u aandacht besteedt aan deze punten, kunt u een AOI -inspectiemachine kiezen die goed werkt voor uw PCB -proces en goede resultaten geeft.
· Kies een AOI -inspectiemachine die overeenkomt met uw productiebedrag, PCB -grootte en hoe hard de boards zijn. Dit helpt u om snel en correcte controles te krijgen.
· Kies 3D AOI -systemen voor harde boards. Ze vinden meer problemen en helpen u de eerste keer meer boards te passeren dan 2D -systemen.
· Denk aan alle kosten zoals installatie, repareren, lesgeven en software. Kijk niet alleen naar de machineprijs. Dit helpt u om het meeste waar voor uw geld te krijgen.
· Probeer AOI -machines met uw eigen boards. Controleer of de verkoper u helpt. Dit zorgt ervoor dat het systeem goed werkt in uw fabriek en uw team kan het gebruiken.
· Leer uw werknemers vaak. Houd het AOI -systeem schoon en bijgewerkt. Dit helpt u meer problemen te vinden en uw productiekwaliteit stabiel te houden.
Geautomatiseerde optische inspectie, genaamd AOI, helpt u uw PCB te controleren op problemen terwijl u deze maakt. AOI gebruikt camera's en speciale lichten om naar de printplaat te kijken . Het kan veel problemen zien, zoals ontbrekende onderdelen, verkeerde stukken, slecht soldeer en afstandsfouten. U kunt AOI op verschillende tijdstippen in de productielijn gebruiken. U kunt het bijvoorbeeld gebruiken na soldeerpasta, vóór of na Reflow en na het solderen van golf. AOI werkt als een kwaliteitspoort. Het voorkomt dat slechte boards naar de volgende stap gaan. Hierdoor kunt u problemen vroeg oplossen en uw werk correct houdt.
Hier zijn enkele dingen die een geautomatiseerd AOI -systeem voor u kan doen:
· Zoek problemen zoals niet genoeg soldeer, verkeerde onderdelen, ontbrekende stukken en soldeerbruggen.
· Controleer uw PCB op veel stappen om vroeg problemen te vinden.
· Gebruik speciale lichten en netwerksoftware om meer problemen te vinden en gegevens te verzamelen.
· Zorg ervoor dat alleen goede boards vooruitgaan, zodat uw producten beter zijn.
U hebt AOI nodig in uw PCB -productie omdat het het controleren op problemen veel beter maakt. Mensen kunnen fouten missen wanneer ze met de hand controleren omdat ze moe worden of fouten maken. Geautomatiseerde AOI gebruikt sterke camera's en AI om snel en correct problemen te vinden. Dit betekent dat u meer problemen vindt en elke keer dezelfde resultaten krijgt.
AOI -systemen kunnen meer dan 99% van de problemen vinden, maar mensen vinden meestal slechts 60% tot 90% . AOI werkt ook veel sneller en wordt nooit moe.
Aspect | Handmatige inspectie | Geautomatiseerde optische inspectie (AOI) |
Defect detectiepercentage | 60% tot 90% | Meer dan 99% |
Snelheid | Langzaam | Zeer snel |
Samenhang | Veranderingen met vermoeidheid | Altijd consistent |
Arbeidsintensiteit | Hoog | Laag |
Wanneer u geautomatiseerde AOI gebruikt, kunt u uw probleemsnelheid met 30% tot 45% verlagen . Als uw probleemsnelheid bijvoorbeeld 5%was, kan dit dalen tot minder dan 1%. Dit betekent minder rendement en klachten, en uw klanten krijgen betere producten. Geautomatiseerde AOI geeft u sterke kwaliteitscontroles en helpt uw PCB -productie stabiel te houden.
Denk eerst aan wat uw productiebehoeften zijn. Als u veel gedrukte printplaat -assemblages erg snel maakt, heeft u een sterke AOI -inspectiemachine nodig. High-end AOI-systemen hebben camera's met 20 megapixels of meer. Ze kunnen elke seconde meer dan 80 vierkante centimeter controleren. Deze machines zijn het beste voor grote batches en harde PCB -ontwerpen. Als u kleinere taken doet, kunnen AOI-systemen op instapniveau voldoende zijn.
AOI System Laag | Prijsklasse | Cameraresolutie | Inspectiesnelheid (cm²/sec) | Inspectietype | Use case | Belangrijke voordelen |
Instapniveau | $ 50.000 - $ 80.000 | 5-10 megapixels | 30-50 | Voornamelijk 2d | Kleine tot middelgrote productievolumes | Betaalbaar, gemakkelijk te gebruiken |
Middellange afstand | $ 80.000 - $ 150.000 | 10-20 megapixels | 50-80 | 2D met optionele 3D-add-ons | Medium tot hoge productievolumes | Evenwichtige kosten en prestaties |
High-end | $ 150.000 - $ 250.000+ | 20+ megapixels | 80-100+ | Volledige 3D met geavanceerde AI | Hoogvolume, complexe PCB-assemblages | Superieure nauwkeurigheid, snelle doorvoer |
Uw AOI -inspectiemachine zou zelfs kleine defecten moeten vinden. High-speed online AOI-systemen met geavanceerde AI kunnen zeer kleine fouten spotten, slechts 10 micrometer. Dit helpt u om kwaliteitsproblemen te stoppen en uw lijn snel in beweging te houden. Geautomatiseerde optische inspectie met AI en machine learning maakt het instellen ook sneller en vindt meer defecten.
Controleer hoe groot en dik uw PCB is. De meeste AOI -systemen werken met boards tot 510 bij 460 millimeter. Sommige machines kunnen dubbele of enkele rijstrooklijnen verwerken voor verschillende setups.
Configuratie | Maximale PCB -maat (mm) |
Algemeen | 510 x 460 |
Dubbele rijstrook | 510 x 330 |
Enkele rijstrook | 510 x 600 |
Geautomatiseerde AOI -machines kunnen de PCB -dikte controleren van 0,3 tot 6,0 millimeter . Ze kunnen ook boards omgaan die zijn gebogen tot plus of min 3,0 millimeter. Dit betekent dat u ze kunt gebruiken voor vele soorten ontwerpen van printplaat, zelfs lastige.
Een 2D AOI -inspectiesysteem is goed voor eenvoudige oppervlakteproblemen zoals ontbrekende onderdelen of soldeerbruggen. Maar een 3D AOI -systeem doet meer. Het meet hoogte, volume en vorm. Het kan problemen vinden zoals opgeheven leads of slechte soldeergewrichten. 3D AOI vindt tot 30% meer gebreken en helpt u de eerste keer meer boards met 25% te passeren. U moet een 3D AOI -inspectiesysteem kiezen voor drukke of harde PCB -assemblages.
Tip: 3D AOI -systemen kunnen beide zijden van een PCB tegelijk controleren . Ze werken ook beter met schaduwen of gebogen boards dan 2D -systemen.
Kies geautomatiseerde AOI -systemen met sterke software. Met goede software kunt u inspectiegegevens verbinden met uw fabrieksnetwerk. Functies zoals barcodescannen, externe toegang en AI-aangedreven defect vinden helpen u bij te houden en uw controles te verbeteren. Automatisering en integratie maken kwaliteitscontrole eenvoudiger.
Denk aan alle kosten, niet alleen de prijs. Tel installatie, training, software en onderhoud op . Zoek uw rendement op investering uit door deze kosten te vergelijken met het geld dat u bespaart door minder fouten en minder handcontrole. Online ROI -rekenmachines kunnen u helpen te zien hoe lang het duurt om uw geld terug te krijgen en wat uw totale waarde is.
Kies een verkoper die goede steun en training geeft. Goede ondersteuning helpt u om problemen snel op te lossen en houdt uw geautomatiseerde AOI -systeem aan het werk. Training zorgt ervoor dat uw team de AOI -inspectiemachine op de juiste manier gebruikt. Dit beschermt uw investering en houdt uw productie snel actief.
Begin met na te denken over wat uw printplaat nodig heeft. Kijk naar de grootte, vorm en dikte van uw planken. Als uw PCB veel kleine onderdelen dicht bij elkaar heeft , hebt u een sterk AOI -systeem nodig . Sommige boards hebben veel lagen of gebruiken speciale onderdelen zoals BGA's of QFN's. Deze dingen maken het controleren van het bord harder. U wilt een AOI -inspectiemachine die kan veranderen en geprogrammeerd kan worden. Dit helpt je bij het bijhouden van nieuwe ontwerpen en veel onderdelen.
· Harde PCB -lay -outs en verpakte onderdelen hebben AOI -systemen nodig voor meerlagige boards.
· De manier waarop onderdelen op afstand staan en gemarkeerd zijn, helpt het AOI -systeem problemen te vinden.
· Strakke ruimtes en verschillende hoogten kunnen schaduwen maken, dus je hebt duidelijke foto's en goede lichten nodig.
· Speciale onderdelen hebben AOI -systemen nodig die kunnen veranderen.
· Vroeg werken met uw maker helpt u om borden te ontwerpen die gemakkelijker te controleren zijn.
Naarmate geautomatiseerde optische inspectie beter wordt, ziet u meer gebruik van kunstmatige intelligentie en machine learning. Deze tools helpen u meer problemen te vinden en blijft snel controleren.
Tip: kies altijd een AOI -systeem dat nu en later bij uw PCB -ontwerpen past. Dit houdt uw cheques sterk als uw producten veranderen.
Voordat u een AOI -machine koopt, moet u proberen verschillende te vergelijken. Elk AOI -systeem controleert boards op zijn eigen manier. Sommigen gebruiken foto's om wijzigingen te herkennen, terwijl anderen elk onderdeel meten en regels gebruiken om problemen te vinden. Systemen die onderdelen meten, vinden meestal meer echte problemen en geven minder valse alarmen.
Hier is een eenvoudige gids om u te helpen AOI -systemen te vergelijken :
1. Bepaal wat u wilt dat uw AOI -systeem doet. Denk na over de problemen die u moet vinden.
2. Vergelijk systemen die foto's gebruiken met die die meten. Afbeeldingssystemen zijn sneller in te stellen, maar kunnen meer problemen missen.
3. Kijk of het AOI -systeem kan veranderen wanneer u nieuwe onderdelen toevoegt of uw proces wijzigt.
4. Zoek naar systemen die u meteen gegevens geven en u helpen beter te worden.
5. Controleer hoe lang het duurt om het AOI -systeem in te stellen en te houden.
6. Vraag naar hulp en ondersteuning van het bedrijf.
7. Controleer hoe duidelijk de camera is en hoe snel deze werkt, niet alleen de megapixels.
8. Ontdek hoe vaak het systeem valse alarmen geeft. Te veel kunnen je team vertragen.
9. Vraag het bedrijf om rapporten over welke problemen hun systeem kan vinden.
10. Kies een systeem dat onderdelen meet en goede lichten gebruikt, zoals driekleurige LED's, voor betere controles.
Opmerking: het testen van AOI -machines met uw eigen boards is de beste manier om te zien hoe goed ze in uw fabriek werken.
Wanneer u kijkt naar de prijs van een AOI -inspectiemachine , moet u nadenken over meer dan alleen de eerste kosten. De totale eigendomskosten hebben veel onderdelen. Hier is een tafel om u te helpen zien waar u aan moet denken:
Kostenfactor | Beschrijving | Typisch kostenbereik |
Machinekosten | Wijzigingen per type (2d of 3d), hoe duidelijk de camera is en merknaam | $ 5.000 - $ 200.000+ |
Installatiekosten | Hoe moeilijk het is om op te zetten, te trainen en toe te voegen aan je lijn | $ 5.000 - $ 15.000 |
Onderhoud en onderhoud | Reiniging, software -updates en het repareren van onderdelen | $ 5.000 - $ 15.000 elk jaar |
Dostkosten | Power, dingen die u opgebruikt en werknemer betaalt | $ 1.000 - $ 3.000 per maand |
Softwarelicentiekosten | Speciale software waarvoor u moet betalen | $ 2.000 - $ 12.000 elk jaar |
Trainingskosten van werknemers | Eerste en nieuwe training voor elke werknemer | $ 1.000 - $ 5.000 per werknemer |
Downtime tijdens de opstelling | Werktijd verloren bij het instellen en toevoegen van de machine | Kan veel zijn |
Systeemintegratie (NRE -kosten) | Eenmalige kosten voor het toevoegen van de machine aan uw systeem | $ 20.000 - $ 150.000 |
De machine werken en nieuwe onderdelen kopen kost ook geld in de loop van de tijd . U moet plannen voor het reinigen, repareren en controleren van de machine. Als de machine breekt of de software stopt, verliest u tijd om boards te maken. Het kiezen van een goed AOI -systeem en het plannen van regelmatige zorg helpt u geld te besparen en uw machine te beschermen.
Tip: tellen alle kosten voor vijf jaar op om de reële prijs van elk AOI -systeem te zien. Dit helpt u een slimme keuze te maken wanneer u een AOI -machine koopt.
U moet altijd controleren of het bedrijf dat de AOI -machine verkoopt, wordt vertrouwd. Klantrecensies en verhalen laten zien hoe het AOI -systeem in het echte leven werkt. Andere PCB -makers kunnen u vertellen of de machine gemakkelijk te gebruiken is en goed werkt. Deze verhalen helpen je voorbij de cijfers te kijken en een bedrijf te vinden dat je kunt vertrouwen.
· Klantrecensies laten zien hoe het AOI -systeem werkt in echte fabrieken.
· Verhalen van andere gebruikers laten zien wat goed is en wat niet.
Bij het kiezen van een AOI -inspectiemachine maken mensen soms fouten. Deze fouten kunnen tijd en geld verspillen. Hier zijn enkele dingen die u niet moet doen:
· U kiest een AOI -systeem dat niet past bij uw PCB -grootte of hoeveel u verdient. Dit kan uw werk vertragen of belangrijke problemen missen.
· U kijkt alleen naar de prijs en vergeet alle kosten . Sommige machines kosten later meer voor reparatie of software.
· U test de AOI -machine niet met uw eigen boards. Dit kan betekenen dat het niet alle problemen zal vinden wanneer u het gebruikt.
· U leert uw werknemers niet hoe ze het AOI -systeem moeten gebruiken. Als ze niet weten wat ze moeten doen, kunnen ze problemen missen of het verkeerd gebruiken.
· U vergeet de software bij te werken of voor de machine te zorgen. Hierdoor kan het AOI -systeem nieuwe problemen missen.
Tip: probeer het AOI -systeem altijd in uw eigen fabriek voordat u koopt. Zorg ervoor dat uw team weet hoe hij het moet gebruiken en laat het goed werken.
U kunt meer uit uw AOI -inspectiemachine halen door enkele goede stappen te volgen. Deze stappen helpen u meer problemen te vinden, betere boards te maken en geld te besparen.
· Kies AOI -systemen met snelle en duidelijke camera's . Deze machines kunnen kleine problemen zien, zoals onderdelen op de verkeerde plaats, soldeerbruggen en ontbrekende stukken.
· Maak speciale controles voor uw eigen PCB -ontwerpen. Aangepaste cheques helpen u problemen te vinden die speciaal zijn voor uw boards.

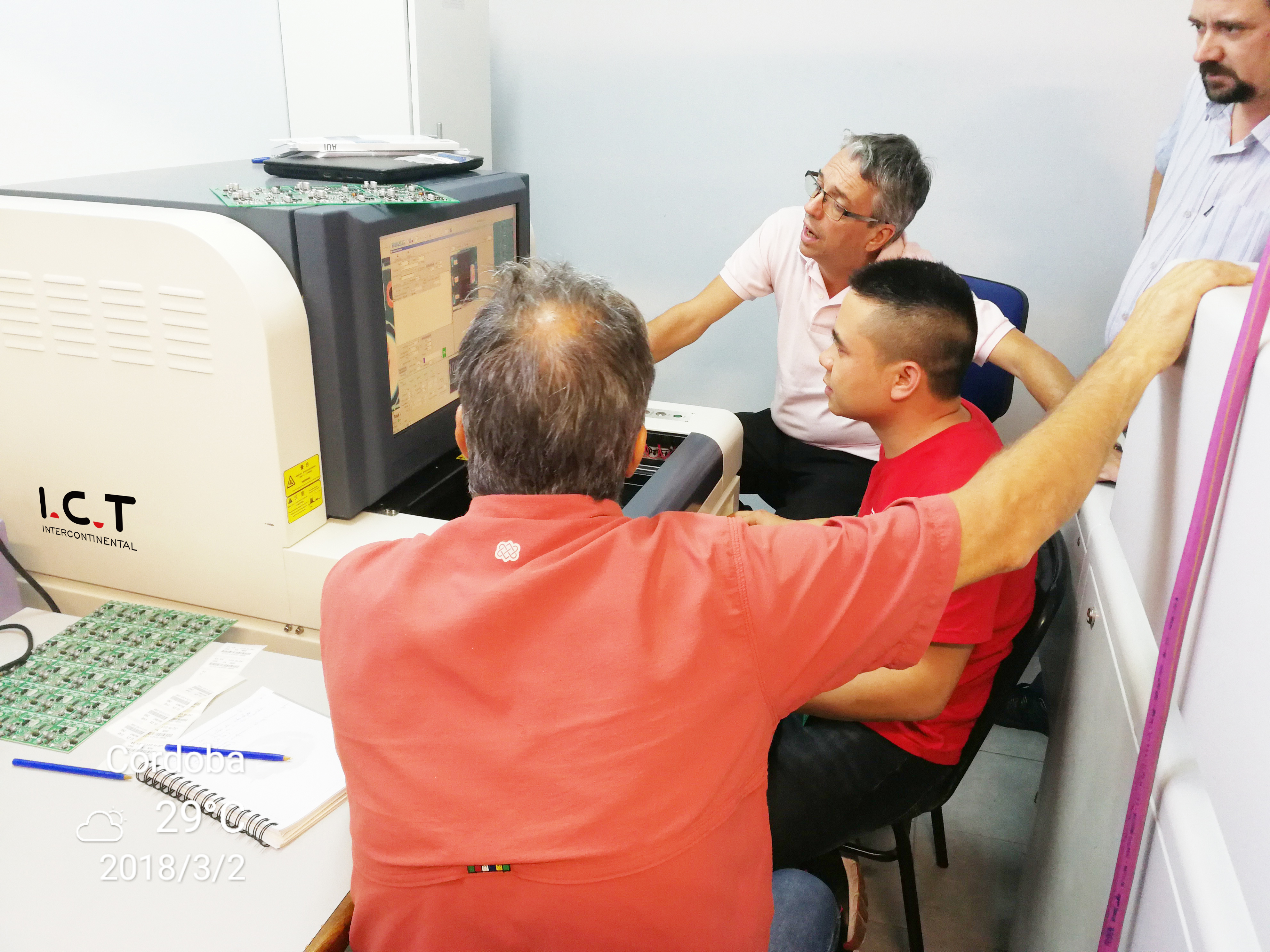

· Leer uw werknemers hoe ze het AOI -systeem kunnen gebruiken. Bekwame werknemers kunnen de AOI -resultaten beter instellen, repareren en lezen.
· Geef je team vaak nieuwe training. Dit helpt hen te leren over nieuwe AOI -functies en veranderingen in de industrie.
· Gebruik AOI in plaats van met de hand te controleren. Dit vermindert fouten en vindt problemen sneller.
· Vind vroeg problemen. Vroege cheques betekenen dat u minder vaste boards uitgeeft en dat slechte producten niet naar klanten gaan.
· Houd uw AOI -systeem schoon en bijgewerkt. Het verzorgen ervan helpt het om meer problemen te vinden en langer mee te gaan.
Beste praktijk | Voordeel |
Hoogwaardige AOI-systeem | Vindt meer problemen, controleert sneller |
Aangepaste inspectieinstelling | Vindt de juiste problemen |
Bekwame operators | Mist minder problemen, betere resultaten |
Vroege defectdetectie | Kosten minder, maakt betere boards |
Opmerking: bedrijven die deze dingen doen, kunnen tot 20% minder problemen hebben en 15% meer werk gedaan.
Het kiezen van de juiste AOI -inspectiemachine betekent kijken naar uw productiebehoeften, nauwkeurigheid, snelheid en totale kosten . U moet machinefuncties matchen met uw PCB -ontwerpen en plannen voor toekomstige groei. Gebruik de stappen en checklists in deze handleiding om u te helpen een slimme keuze te maken. ��
Tip: praat met leveranciers en vraag om een demo. Het zien van de machine in actie helpt u te beslissen of deze bij uw fabriek past.
2d AOI controleert het oppervlak op ontbrekende of misplaatste delen. 3D AOI meet hoogte en vorm. U kunt meer verborgen problemen vinden met 3D AOI. Kies 3D als uw boards complexe onderdelen hebben of extra nauwkeurigheid nodig hebben.
U moet uw AOI -machine elke week schoonmaken en controleren. Werk de software bij wanneer nieuwe versies uitkomen. Regelmatige zorg houdt uw machine goed aan het werk en helpt u meer gebreken te vinden.
Ja, u kunt AOI gebruiken voor elke batchgrootte. Kies voor kleine batches een eenvoudig AOI -systeem. Kies voor grote batches een snellere en geavanceerdere machine. Kom altijd overeen met de machine met uw productiebehoeften.
Operators hebben basistraining nodig over het instellen, uitvoeren en lezen van resultaten van het AOI -systeem . Veel leveranciers bieden stapsgewijze gidsen en video's. Goede training helpt u meer problemen op te vangen en de machine beter te gebruiken.
