De SMT AOI-inspectiesystemen detecteren een uitgebreid scala aan defecten en fouten in de PCB-assemblage, waardoor u uw herbewerkingskosten kunt verlagen en uw proces kunt verbeteren.
Klik rechts om te informeren --->>
Voor SMT pre-reflow, post-reflow inline-inspectie

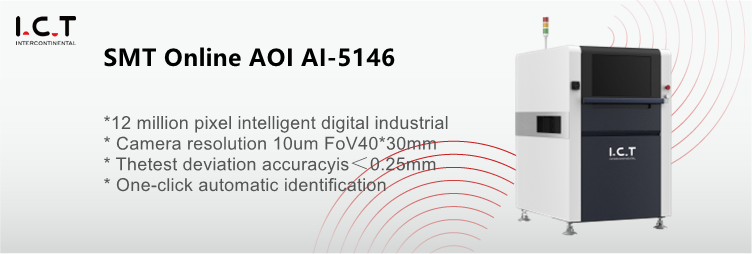

De I.C.T SMT Online AOI AI-5146 is een geavanceerde inspectiemachine voor SMT (Surface Mount Technology) productielijnen. Het legt bordbeelden in realtime vast met behulp van industriële kleurencamera's met hoge precisie en verwerkt deze met het Convolution Neural Network (CNN)-algoritme om op intelligente wijze component- en soldeerfouten te beoordelen.
Belangrijkste kenmerken en functies van SMT Online Aoi-inspectiemachine:
Hoge nauwkeurigheid en stabiliteit:
Het biedt hoge inspectiepercentages met weinig valse alarmen, goede stabiliteit ( @6 Sigma, ) en een nauwkeurigheid van testafwijkingen van minder dan ± 0,25 mm. Het compenseert ook het kromtrekken van de PCB.

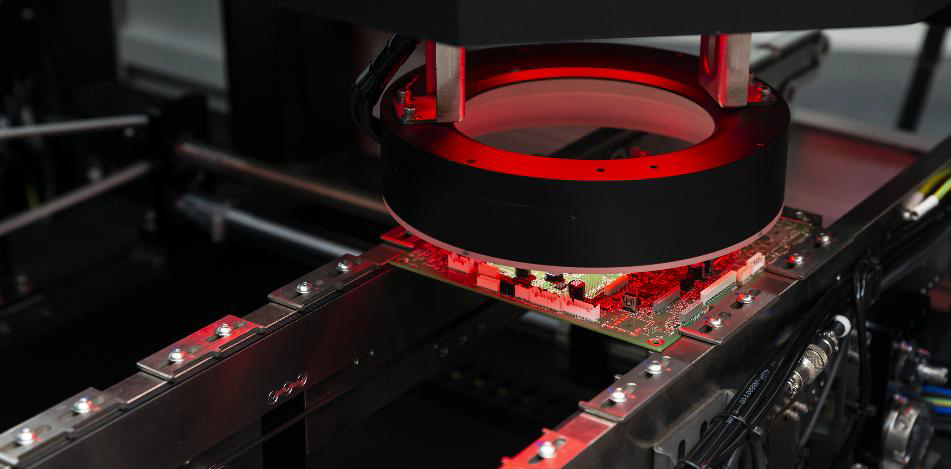

Snelle inspectiesnelheid:
Bevat een uiterst nauwkeurige intelligente camera voor het fotograferen van inspecties, samen met een diep uitlijningscontrolesysteem om ultrasnelle bewegingssnelheden te behouden. Het voert real-time berekeningen en padplanning uit voor efficiënte inspectie.
Compatibiliteit met MES-systeem:
De gegevens worden realtime bewaard en kunnen worden geëxporteerd, waarbij de camera automatisch codes (barcode en QR-code) kan lezen. Het biedt volledige gegevens voor procesverbetering en productietracering en kan effectief worden toegepast in MES-systemen.
Voordeel van SMT Online AOI-inspectiemachine:
Flexibele procedures
1. Intelligent oordeel: controleer automatisch de weerstand, capaciteit, diode en andere componenten.
2. Offline programmeren: ondersteuning voor offline programmeren. Handig voor wijziging en foutopsporing.
3. Online programmeren: optimaliseer en pas apparatuurparameters aan zonder de productielijn te onderbreken.
4. Snelle omschakeling: bestanden met bestaande formaten kunnen zonder herhaalde aanpassingen direct worden opgeroepen.
5. Intuïtief herinneren: SPC herinnert het artikelnummer, het verkeerde apparaat en het type ervan met zowel afbeeldingen als tekens.

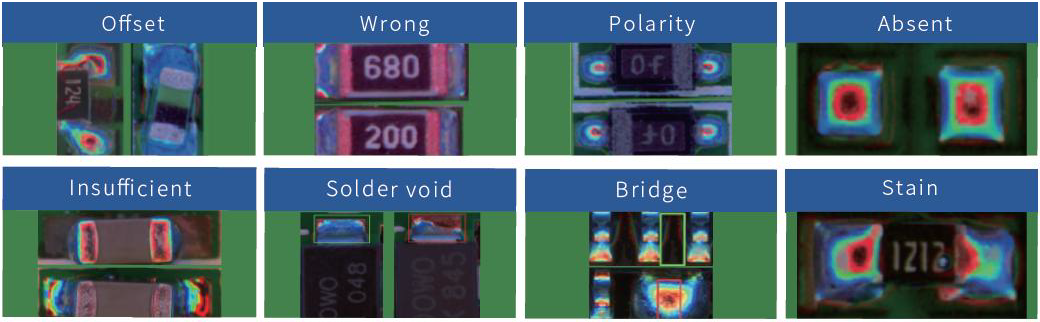

Sterk intelligent inspectievermogen
1. Model wordt getraind op basis van big data. Hoge identificatienauwkeurigheid van componenten en soldeertin.
2. Corrigeer het alarm veroorzaakt door overhangende componenten en een afwijking van het soldeertin. Verminder vals alarm. Voor vage kenmerken heeft het een sterk identificatievermogen.
3. Inspecteer effectief defecten zonder te worden beïnvloed door de kleur van het bord en verandering van karakters op het apparaat
4. Onregelmatige onderdeleninspectie is sterk. Genereer automatisch een selectievakje voor IC-pininspectie. Beoordeel meerdere defecten met één selectievakje.
5. Sterk generalisatievermogen. Apparaatafwijking, normaal door hoge precisie-identificatie, maar lichte overhang van zichzelf, klein kleurverschil, onregelmatig gerangschikte apparaten en andere gecompliceerde situaties zijn compatibel. Er kan dus een laag percentage valse alarmen worden gerealiseerd.
Meerdere inspectiemodi
1. Er kunnen meerdere inspectiemodi worden ontworpen door meerdere productiemodi van fabrieken te combineren.
2. Ondersteuning van de productiemodus van meerdere typen machines, de vervangingsmateriële modus en andere modi.
3. Ondersteuning van gezamenlijke boardinspectie, ondersteuning van gemengde boardinspectie, ondersteuning van gemengde materiaalinspectie, ondersteuning van meerdere MARK (inclusief Bad Mark-functie), ondersteuning van automatische identificatie A / B-programma.
4. Meerdere inspectiescenario's. Ondersteuningsbordinspectie met/zonder bevestigingen.
Gecentraliseerd beheer en flexibele service
1. Ondersteuning van programmeren, debuggen en beheer op afstand. Bespaar omsteltijd. Ondersteun één-op-veel-oordeel.
2. Regeling op afstand, gecentraliseerd beheer. Verminder de werkonderbreking. Verbeter de productie-efficiëntie.
3. Offline programmeren op afstand, wat de inspectie niet beïnvloedt.
4. Ondersteuning op afstand. Snelle reactie en onderhoud.
5. De werkplek met meerdere oordelen realiseert een-op-veel-oordeel.
Specificatie van SMT Online AOI-inspectiemachine:
| Model | I.C.T SMT AOI AI-5146 | I.C.T SMT AOI AI-5146D |
| Mini-component | 01005chip,0.3pitch IC en speciaal gevormd |
| Resolutie@FOV | 10um@40*30mm | 15um@40*30mm |
| Camera | Intelligente digitale industriële camera met 12 megapixels |
| Lens | Telecentrische lens |
| Licht | RGB+W 4 kleuren integraal |
| Inspectiesnelheid | 0,23 sec/FOV |
| Inspectie-algoritme | CNN, Kleurcontrast, Omtrekherkenning, Offsetinspectie, Sjabloonmatching, Karaktervergelijking, OCR, enz. |
| Inspectie-item | Component: Afwezig, Omgekeerd, Verkeerde uitlijning, Gebroken, Extra, Vreemde stoffen, Gekleurd, enz. Soldeer: onvoldoende soldeer, overmatig soldeer, overbrugging, pseudo-soldeer etc. Overige: Barcodeherkenning/QR-codeherkenning/OCR. |
|
|
|
| PCB-grootte | 50*50mm~510*460mm (Grote bordmodus: Van links naar rechts: maximaal 730*460 mm Van rechts naar links: maximaal 640*460 mm) | 50*50mm~510*610mm (enkele railbediening) 50 * 50 mm ~ 510 * 330 mm (dubbele railbediening) |
| Spoor | Enkele rail | Dubbele rail |
| PCB-hoogte | Bovenkant: 25 mm, onderkant: 80 mm | Bovenkant: 25 mm, onderkant: 30 mm |
| PCB-dikte | 0,3 ~ 6,0 mm |
| PCB-rand | 3,7 mm |
| PCB-vervorming | ±3,0 mm |
| PCB-gewicht | Maximaal: 3 kg |
| Transportband Hoogte | 900 ± 20 mm |
| Met aanpassing | Handmatig en automatisch |
| Transportrichting | L~R of R~L |
| Stroom | AC220 50/60 Hz, 5A |
| Nominaal vermogen | 380W |
| Mededeling | SMEMA |
| Gewicht | 750 kg | 790 kg |
* I.C.T blijft werken aan kwaliteit en prestatie, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden bijgewerkt.
Bekijk de video om te zien hoe geautomatiseerd SMT Online AOI-inspectiemachine kan de efficiëntie bij de SMT-productie verbeteren!
Klik rechts om te informeren --->>
Vraag: Welke soorten defecten kan de I.C.T SMT AOI AI-5146 detecteren?
A: Het detecteert soldeerfouten, verkeerde uitlijning van componenten, polariteitsproblemen en meer.
Vraag: Kan de SMT AOI dual-rail-operaties aan?
A: Ja, het ondersteunt zowel single- als dual-rail-operaties met flexibele configuratie-opties.
Q: Hoe helpt SMT AOI de kwaliteit van de SMT-productie te verbeteren?
A: AOI verbetert de kwaliteit door gebruik te maken van camera's met hoge resolutie en geavanceerde beeldverwerking om componenten en soldeerverbindingen te inspecteren. Het identificeert zelfs de kleinste defecten snel en nauwkeurig, waardoor handmatige inspectiefouten worden verminderd. Het systeem helpt fabrikanten hogere opbrengsten en lagere defectpercentages te bereiken door ervoor te zorgen dat alleen correct geassembleerde PCB's naar de volgende productiefase gaan.
