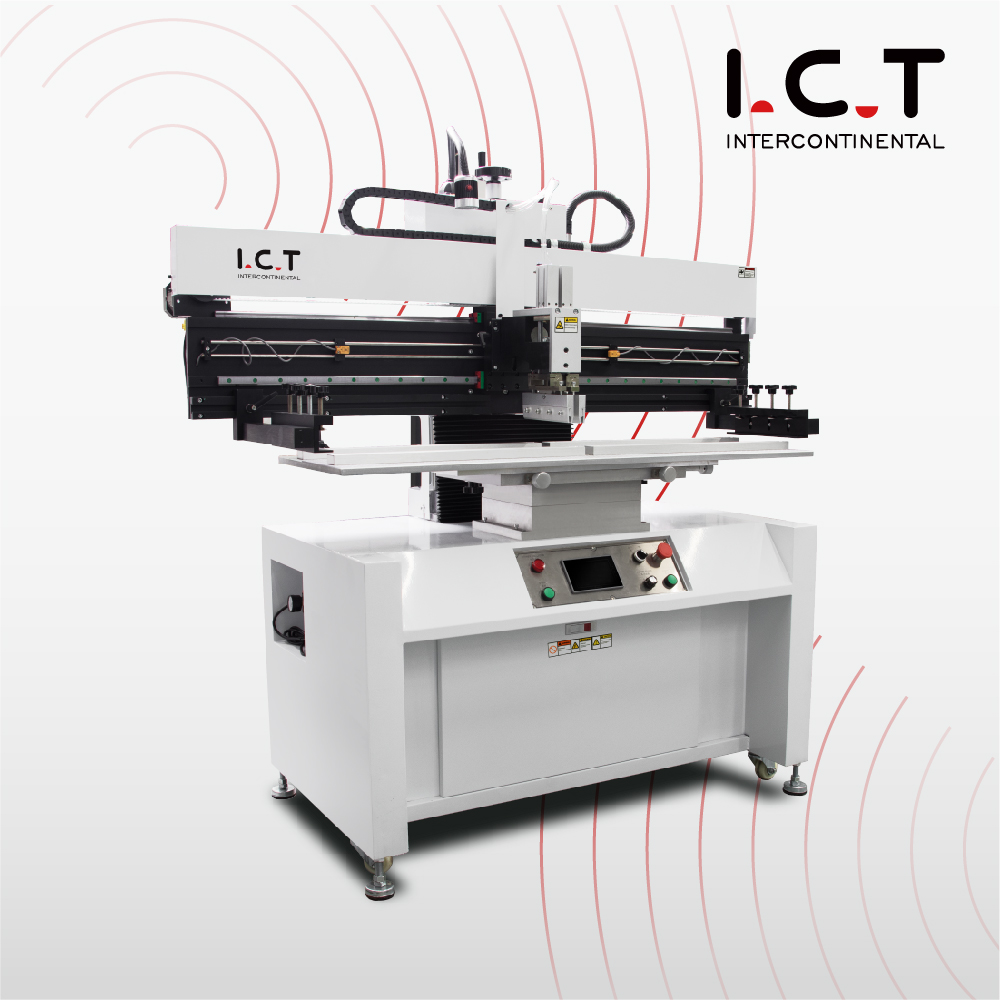

| SMT Semi-automatische stencilprinterfabrikant voor lijnintegratie
Als toonaangevende fabrikant van semi-automatische stencilprinters voor SMT plaatst ICT de Pcb Printer Machine Smt-stencil aan het begin van SMT-productielijnen. TBI-lineaire geleidingen en SANYO-stappenmotoraandrijfsnelheid zorgen voor stabiele pasta in PCB-assemblagelijnen. Het ophangbladsysteem maakt het afdrukken gelijkmatiger en voorkomt overslaan voor monteurs. Modulaire universele bank met uitlijnapparaat voor printplaat en framegrijpt enkel- of dubbelzijdige printplaten. Vriendelijke Engelse MMI-interface les- en navigatiefunctie loopt semi-automatisch naar lijntempo. Met cycli van 200 W en <10 s kan de semi-automatische stencilprinter medische of LED SMT-lijnen ondersteunen met eenvoudig toevoegen of reinigen.
| Functie
De opstelling van pin- en steunblokken maakt een flexibele positie mogelijk voor verschillende eenzijdige en dubbelzijdige PCB's in SMT-productielijnen. Geïmporteerde stappenmotor en Taiwanese precisiegeleiderail voegen soldeerpasta toe en reinigen de limietsensor flexibele aanpassing om transportreizen te verminderen. Hierdoor kan de semi-automatische stencilprinter gemakkelijk worden omgezet en nauwkeurig worden gefixeerd in PCB-assemblagelijnen om pastaverschuiving te voorkomen die de nauwkeurigheid van de placer beïnvloedt.
Raamconstructie met directe verbinding. De zuigmond wordt onafhankelijk aangestuurd door twee zeer nauwkeurige cilinders om een nauwkeurige en stabiele druk te garanderen. De dubbele schuifrails zorgen voor de nauwkeurigheid en stabiliteit van de wisser. Bediening via touchscreen. Vriendelijke Engelse MMI-interface, les- en navigatiefunctie. Bedieningsmodus: handmatig, halfautomatisch en volautomatisch. De kernbesturingsonderdelen maken gebruik van geïmporteerde merken van hoge kwaliteit om de stabiliteit en bruikbaarheid van de Printer SMT te garanderen. Automatisch afdrukken, stabiele en efficiënte afdrukkwaliteit. Dit levert een uniforme pasta op voor reflow in PCB-assemblagelijnen met een hoog rendement vanaf de printstap.
| Specificatie
| Model | P3 | P6 | P12 | P15 |
| Nauwkeurigheid | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB -maat | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Platformgrootte | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Stencilgrootte (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB -dikte | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Positionering van stencils | Handmatig | Handmatig | Handmatig | Handmatig |
| Fietstijd | < 10 sec. | < 10 sec. | < 12 sec. | < 12 sec. |
| Stroomverbruik | 200 W | 200 W | 220 W | 220 W |
| Stroomvoorziening | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ |
| Luchtdruk | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 |
| Rakelsnelheid | 0-200 mm/sec | 0-1200 mm/sec | 0-200 mm/sec | 0-200 mm/sec |
| Dimensie | 850x750x1650 mm | 1050x750x1650mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Gewicht | 280 kg | 300 kg | 356 kg | 430 kg |
| Lengte van de zuigmond | 250 mm | 250 mm | 250 mm | 250 mm |
| Platformhoogte | 950 mm | 950 mm | 950 mm | 950 mm |
| Optie: speciale maat kan worden aangepast | ||||
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT Hoge kwaliteit PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
Inspecteert de integriteit van de interne soldeerverbinding en spoort verborgen gebreken op. | |
| SMT -reinigingsmachine | Gebruikt voor het reinigen van PCB's, stencils, armaturen, spuitmonden, enz. |
| PCB-snijmachine | Snijd de PCBA in het eindproduct |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Casestudy over klantsucces – LED-fabriek in Saoedi-Arabië
Een Saoedische klant kocht de volledige SMT-lijn van ICT als SMT Semi-automatische stencilprinterfabrikant, inclusief de semi-automatische stencilprinter, JUKI RS-1R-mounter en L8-oven voor LED-lampen. Onze technici vlogen naar de fabriek in Riyadh, integreerden de printer met lijntransporteurs, plaatsten pasta voor 300 mm-platen en gaven zeven dagen training op locatie over lijnsynchronisatie en kwaliteitscontroles. De PCB-assemblagelijn bereikte de volgende dag de beoogde snelheid met een betrouwbare pasta-tot-plaatsing en geen initiële storingen. De klant waardeerde de wereldwijde installatieondersteuning, beschermde kratten en gedetailleerde begeleiding waardoor de volledige SMT-productielijn soepel op gang kwam.
| Wereldwijde service- en trainingsondersteuning
ICT als SMT Semi-automatische stencilprinterfabrikant biedt totale ondersteuning voor SMT-productielijnen: gratis SMEMA-lay-outs, 48-uurs fabriekstests, transportbandverbinding op locatie, praktische cursussen van 7 tot 10 dagen, onderdelen van één jaar, onbeperkte hulp op afstand via chat of video en voortdurende audits. Onze 20 technici helpen 72 landen met antwoorden binnen 4 uur en een 24/7 hotline. Elke semi-automatische stencilprinter doorstaat de volledige lijnveroudering en scant in ons ISO9001-centrum van 12.000 m². Klanten krijgen naadloze PCB-assemblagelijnen, snelle ROI en partnerschappen die zich uitbreiden.
| Klantrecensies
Meer dan 1600 SMT-productielijnen in 72 landen kiezen ICT als hun SMT semi-automatische stencilprinterfabrikant. Ze prijzen nauwkeurige ontwerpen voor smalle ruimtes, solide verpakkingen voor veilig transport, diepgaande sessies die de lijnafhandeling verbeteren, onmiddellijke oplossingen die het aantal stops verminderen en controles die de output met 14% verhogen. Operaties voegen vaak apparatuur toe, waarbij lage defecten, besparingen en gemakkelijke stromen worden benadrukt als sleutels tot vertrouwen op de lange termijn en gezamenlijke groei.
| Certificeringen en normen
Elke semi-automatische stencilprinter van ICT SMT Semi-automatische stencilprinterfabrikant is voorzien van CE, RoHS, ISO9001: 2015 en patenten. Laboratoriumtests en 100% verificaties volgen de EU-, VS- en wereldregels voor PCB-assemblagelijnen. Deze garanderen veilige materialen, lijncompatibiliteit, betrouwbare werking en duurzaamheid – volledige lijnbeveiliging vanaf de installatie.
| Over ICT-bedrijf en onze fabriek
ICT begon in 2012 met een Dongguan-basis van 12.000 m², 89 medewerkers en 20 ingenieurs. Wij ontwerpen, bouwen en testen alles onder ISO9001. Ruim 1600 klanten in 72 landen profiteren van onze kwaliteit, eerlijke prijzen en eindeloze ondersteuning. Acht kantoren en lokale voorraden leveren binnen 48 uur hulp.
