KE-3020VA |JUKI Hoge kwaliteit SMT-chipmounter van de Chinese fabrikant

KE-3020VA |JUKI SMT-chipmontage van hoge kwaliteit

Invoering

JUKI KE-3010

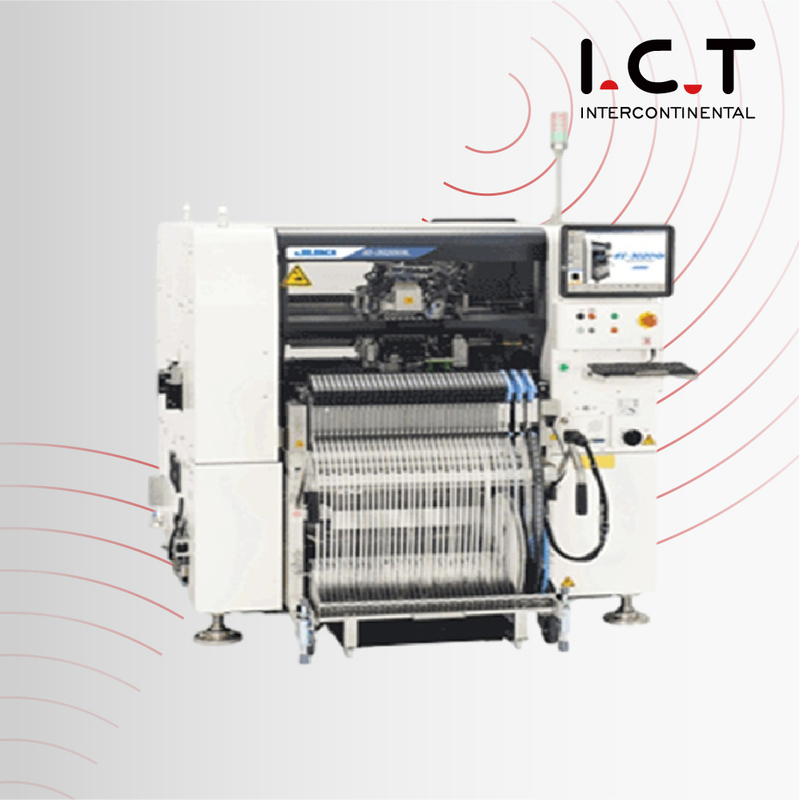

KE-3020VA Hoge kwaliteit SMT-chipmounter

~ 20.900CPH-chip (lasercentrering/optimaal)

~17.100CPH-chip (lasercentrering / IPC9850)

~ 9.470CPH IC (Visiecentrering/MNVC)

~ Van 0402(01005) tot vierkante onderdelen van 74 mm of 50×150 mm

~ Vision-centreersysteem (met bodem-, zij- en achtergrondverlichting, alle balherkenning en split-herkenning)

~ Ondersteunde PWB-grootte: M/L-grootte

※PWB-maat XL is KE-3020V

KE-3020VA

◎Eén laserkop met meerdere spuitmondjes (6 spuitmondjes) plus één IC-kop met CDS-sensor (1 spuitmondje)

Functie

JUKI SMT-chipmontageer

Vervolge evolutie van de KE-serie

Chip	20.900 CPH-chip (lasercentrering / optimaal) 17.100 CPH (lasercentrering / IPC9850)
IC	9.470CPH (Visiecentrering / MNVC-optie)

Van 0402(01005) tot 74mm vierkante onderdelen of 50×150mm
KE-3020VA
Eén laserkop met meerdere spuitmondjes (6 spuitmondjes) plus
één IC-kop met CDS-sensor (1 mondstuk)
Het gebruik van elektronische dubbele tapefeeders maakt montage van maximaal 160 componenttypen mogelijk.
MNVC is standaard
Snelle, on-the-fly zichtcentrering
(Bij gebruik van zowel een hogeresolutiecamera als MNVC)
Hoge snelheid invoer van ladecomponenten (optie)
Langere PWB in X-as (optie)
PoP plaatsing (optie)

Specificatie

Bordgrootte	M-formaat (330×250mm)	Ja
	L-formaat (410×360mm)	Ja
	L-breed formaat (510×360 mm) *1	Ja
	XL-formaat (610×560mm)	Ja
	Toepasbaarheid op lange PWB (L-maat)*2	800×360mm
	Toepasbaarheid op lange PWB (L-Wide-maat)*2	1.010×360 mm
	Toepasbaarheid op lange PWB (XL-formaat)*2	1.210×560 mm
Componenthoogte	12 mm	Ja
	20 mm	Ja
	25 mm (XL-formaat)*2	Ja
Componentgrootte	Laserherkenning	0402(01005) ~ 33,5 mm x 33,5 mm
	Visieherkenning	3 mm ~ 74 mm × 74 mm of 50 × 150 mm
	Visieherkenning	1,0×0,5 mm*3 ~ 48 mm × 48 mm of 24 × 72 mm
Plaatsing snelheid	Optimaal	20.900 CPH
	IPC9850	17.100 CPH
	IC *4	9.470 CPH*5
Nauwkeurigheid van plaatsing	Laserherkenning	±0,05 mm (±3σ)
Nauwkeurigheid van plaatsing	Visieherkenning	±0,03 mm (MNVC ±0,04 mm)
Feeder-ingangen		Max.160 bij 8 mm tape (op een elektrische dubbele tapefeeder)*6

*1 L-Wide-formaat is optioneel. *2 Toepasbaarheid op lange PWB is optioneel.*3 KE-3020VA: Bij gebruik van een camera met hoge resolutie.(optie) *4 Effectieve tactiek: de IC-plaatsingssnelheid geeft een geschatte waarde aan die wordt verkregen wanneer de machine 36 QFP (100 pinnen of meer) of BGA-componenten (256 ballen of meer) op een bord van M-formaat plaatst.(CPH=aantal geplaatste componenten gedurende één uur) *5 Geschatte waarde bij gebruik van MNVC en gelijktijdig oppakken van componenten met alle spuitmonden..MNVC is standaard in de KE-3020VA.*6 Bij gebruik van de elektrische dubbele tape-invoer EF08HD.* PWB-maat XL is KE-3020V.

FAQ:

Q: Hoe nauwkeurig is een pick-and-place-machine?

Pick-and-place-machines zijn zeer nauwkeurig en kunnen componenten met precisie plaatsen.Typische nauwkeurigheidsniveaus voor moderne pick-and-place-machines variëren van 20 tot 50 micrometer (μm), afhankelijk van de specificaties en kalibratie van de machine.

Q: Hoe snel is de pick-and-place-robot?

De snelheid van een pick-and-place-robot kan variëren, afhankelijk van het specifieke model en de fabrikant.Moderne pick-and-place-machines kunnen snelheden bereiken van 10.000 tot 120.000 geplaatste componenten per uur (CPH).De snelheid is afhankelijk van factoren als het ontwerp van de machine, de complexiteit van de printplaat en de grootte van de componenten die worden geplaatst.

Q: Hoe snel is een pick-and-place machine?

De snelheden van pick-and-place-machines kunnen sterk variëren, afhankelijk van de mogelijkheden en configuratie van de machine.Machines op instapniveau kunnen snelheden van ongeveer 10.000 tot 20.000 CPH (componenten per uur) hebben, terwijl machines uit het hogere segment snelheden van meer dan 120.000 CPH kunnen bereiken.De exacte snelheid is afhankelijk van factoren als het machinemodel, het aantal plaatsingskoppen en de complexiteit van het assemblageproces.
