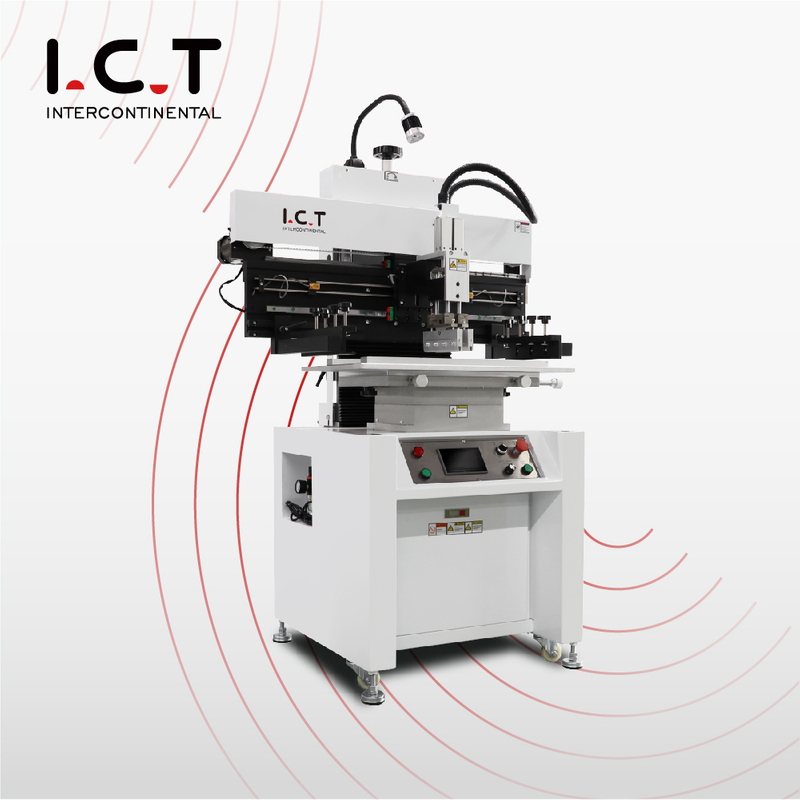

| Betrouwbare semi-automatische stencilprinter voor SMT-productie
De semi-automatische SMT-printermachine plaatst de semi-automatische stencilprinter aan de voorkant van de SMT-lijn. Taiwan TBI-geleidingsbanen en SANYO-stappenmotoraandrijfsnelheid komen overeen om de pasta stabiel te houden in PCB-assemblagelijnen. Ophangwisser en precisiemeter zorgen voor gelijkmatige lagen, zodat er geen bruggen naar montagepunten bestaan. Modulaire bank met uitlijningsapparaat voor enkele of dubbele PCB's van 0,2-6 mm en dockingstation voor SMEMA voor directe doorgang naar placers. Vriendelijk Engels MMI leert semi-automatisch lijn UPH synchroniseren. Cycli van 200 W en 8 seconden helpen de SMT semi-automatische stencilprintermachine sensor- of LED SMT-productielijnen met lage energie te ondersteunen.
| Functie
De opstelling van pin- en steunblokken maakt een flexibele positie mogelijk voor verschillende eenzijdige en dubbelzijdige PCB's in SMT-productielijnen. Geïmporteerde stappenmotor en Taiwanese precisiegeleiderail voegen soldeerpasta toe en reinigen de limietsensor flexibele aanpassing om transportreizen te verminderen. Hierdoor kan de semi-automatische stencilprinter gemakkelijk worden omgezet en nauwkeurig worden gefixeerd in PCB-assemblagelijnen om pastaverschuiving te voorkomen die de nauwkeurigheid van de placer beïnvloedt.
De direct verbonden rakelstructuur met twee zeer nauwkeurige cilinders zorgt voor een nauwkeurige en stabiele druk op de positioneringsrails met dubbele schuif, zodat de pasta gelijkmatig wordt terugvloeid. Touchscreenbediening in het Engels MMI heeft interface-leer- en navigatiefunctie voor handmatige halfautomatische en volautomatische. Kernbesturingsonderdelen maken gebruik van geïmporteerde merken van hoge kwaliteit om de stabiliteit en bruikbaarheid van de printer in SMT-lijnen te garanderen. Automatisch print- en uitlijningsapparaat voor printplaat en frame houden de kwaliteit hoog met minder nabewerking in PCB-assemblagelijnen.
| Specificatie
| Model | P3 | P6 | P12 | P15 |
| Nauwkeurigheid | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB -maat | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Platformgrootte | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Stencilgrootte (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB -dikte | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Positionering van stencils | Handmatig | Handmatig | Handmatig | Handmatig |
| Fietstijd | < 10 sec. | < 10 sec. | < 12 sec. | < 12 sec. |
| Stroomverbruik | 200 W | 200 W | 220 W | 220 W |
| Stroomvoorziening | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ |
| Luchtdruk | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 |
| Rakelsnelheid | 0-200 mm/sec | 0-1200 mm/sec | 0-200 mm/sec | 0-200 mm/sec |
| Dimensie | 850x750x1650 mm | 1050x750x1650mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Gewicht | 280 kg | 300 kg | 356 kg | 430 kg |
| Lengte van de zuigmond | 250 mm | 250 mm | 250 mm | 250 mm |
| Platformhoogte | 950 mm | 950 mm | 950 mm | 950 mm |
| Optie: speciale maat kan worden aangepast | ||||
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT Hoge kwaliteit PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
Inspecteert de integriteit van de interne soldeerverbinding en spoort verborgen gebreken op. | |
| SMT -reinigingsmachine | Gebruikt voor het reinigen van PCB's, stencils, armaturen, spuitmonden, enz. |
| PCB-snijmachine | Snijd de PCBA in het eindproduct |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine/ labelmonteerder /inkjetprinter |
| Casestudy over klantsucces – LED-fabriek in Saoedi-Arabië
Een Saoedische klant selecteerde de complete SMT-lijn van ICT met daarin de semi-automatische stencilprinter, JUKI RS-1R mounter en L8 oven voor LED-lampen. Onze technici reisden naar het buitenland naar de fabriek in Riyadh, sloten de printer aan op SMEMA-transportbanden, kalibreerden de pasta op 300 mm-platen en gaven zeven dagen praktische training over lijnstroom en aanpassingen. De PCB-assemblagelijn behaalde onmiddellijk de volledige output met een nauwkeurige plaatsing van de pastatoevoer en nul vroege soldeerproblemen. De klant prees de integratie in het buitenland, de robuuste kratten en de gerichte instructie die de gehele SMT-productielijn snel activeerde.
| Wereldwijde service- en trainingsondersteuning
ICT levert volledige ondersteuning voor SMT-productielijnen: gratis SMEMA-ontwerpen, 48 uur durende simulaties vóór verzending, docking op locatie, operatorsessies van 7 tot 10 dagen, componenten voor een jaar, doorlopende diagnostiek op afstand via apps of video en periodieke lijnoptimalisaties. Onze 20 technici bestrijken 72 landen met een eerste respons binnen 4 uur en 24/7 dringende hulp. Elke semi-automatische stencilprinter ondergaat uitgebreide lijntests en volledige verificatie in onze ISO9001-fabriek van 12.000 m². Kopers verzekeren efficiënte PCB-assemblagelijnen, een snellere terugverdientijd en relaties die samen vooruitgaan.
| Klantrecensies
Meer dan 1600 SMT-productielijnen in 72 landen zijn afhankelijk van ICT. Ze waarderen nauwkeurige diagrammen voor compacte lay-outs, stevige exportkoffers voor intacte aankomsten, grondige coaching die de lijnvaardigheid verbetert, snelle oplossingen die onderbrekingen verminderen en regelmatige evaluaties die de prestaties met 16% verhogen. Faciliteiten worden regelmatig geüpgraded, waarbij de nadruk ligt op minimale uitval, kostenbesparingen en vloeiende workflows als basis voor duurzame allianties en prestaties.
| Certificeringen en normen
Alle semi-automatische stencilprintermodellen beschikken over CE-, RoHS-, ISO9001:2015- en uitvindingsoctrooien. Interne laboratoriumsimulaties en 100% inspecties voldoen aan de EU-, Amerikaanse en internationale vereisten voor PCB-assemblagelijnen. Deze valideren verantwoorde materialen, veilige verbindingen, consistente werking en langere levensduur – waardoor SMT-productielijnen vanaf de activering volledig vertrouwen hebben.
| Over ICT-bedrijf en onze fabriek
ICT werd gelanceerd in 2012 en beheert een vestiging van 12.000 m² in Dongguan met 89 medewerkers en 20 ingenieurs. Wij ontwikkelen, produceren en inspecteren alle units via ISO9001-processen. Onze expansie, die meer dan 1600 klanten in 72 regio's bijstaat, komt voort uit betrouwbare apparatuur, concurrerende tarieven en aanhoudende ondersteuning. Acht wereldwijde locaties en regionale groepen bieden snelle, gespecialiseerde hulp.
