ICT-6561
I.C.T
| Hoeveelheid: | |
|---|---|
| Geavanceerde automatische stencilprinter
De SMT volautomatische stencilprinter van ICT is een topkeuze voor moderne PCB-assemblage. Deze machine biedt hoge precisie en snelheid, met een printcyclus van 7 seconden en een nauwkeurigheid van ±0,025 mm. Het automatiseert het aanbrengen van soldeerpasta, waardoor handmatige fouten en verspilling worden verminderd en de kwaliteit wordt verbeterd. Het is ontworpen voor sectoren als consumentenelektronica, LED-verlichting en de automobielsector en beschikt over automatische PCB-kalibratie, instelbare rakeldruk en stencilreiniging. ICT integreert Industrie 4.0- en MES-systemen voor slimme fabrieksoplossingen. Met eenvoudige bediening op Windows 10 en duurzame materialen van topmerken zorgt het voor langdurige betrouwbaarheid. Deze printer helpt fabrieken de productiviteit te verhogen en aan uiteenlopende behoeften te voldoen met efficiënte, stabiele prestaties.
| Functie
Deze zeefdrukker SMD levert een printnauwkeurigheid van ±0,03 mm, dankzij het geavanceerde vision-systeem met uniforme ring- en coaxiale lichtbronnen. Het identificeert nauwkeurig verschillende PCB-markeringen, waardoor een perfecte uitlijning voor vertinning en FPC wordt gegarandeerd, wat de algehele productiekwaliteit verbetert.
De automatische stencilprinter beschikt over een geavanceerd up-en-down-matchingsysteem dat zich aanpast aan verschillende PCB-types. Deze functie zorgt voor een nauwkeurige plaatsing van de stencils, vermindert fouten en verbetert de efficiëntie bij snelle elektronicaproductieprocessen.
Uitgerust met een uniek sproeireinigingssysteem, biedt het droge, natte en handmatige reinigingsopties. Het afzonderlijke CCD- en reinigingsontwerp, aangestuurd door software, bespaart verbruiksartikelen en zorgt voor een schoon stencil, waardoor een consistente afdrukkwaliteit in de loop van de tijd wordt gegarandeerd.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur

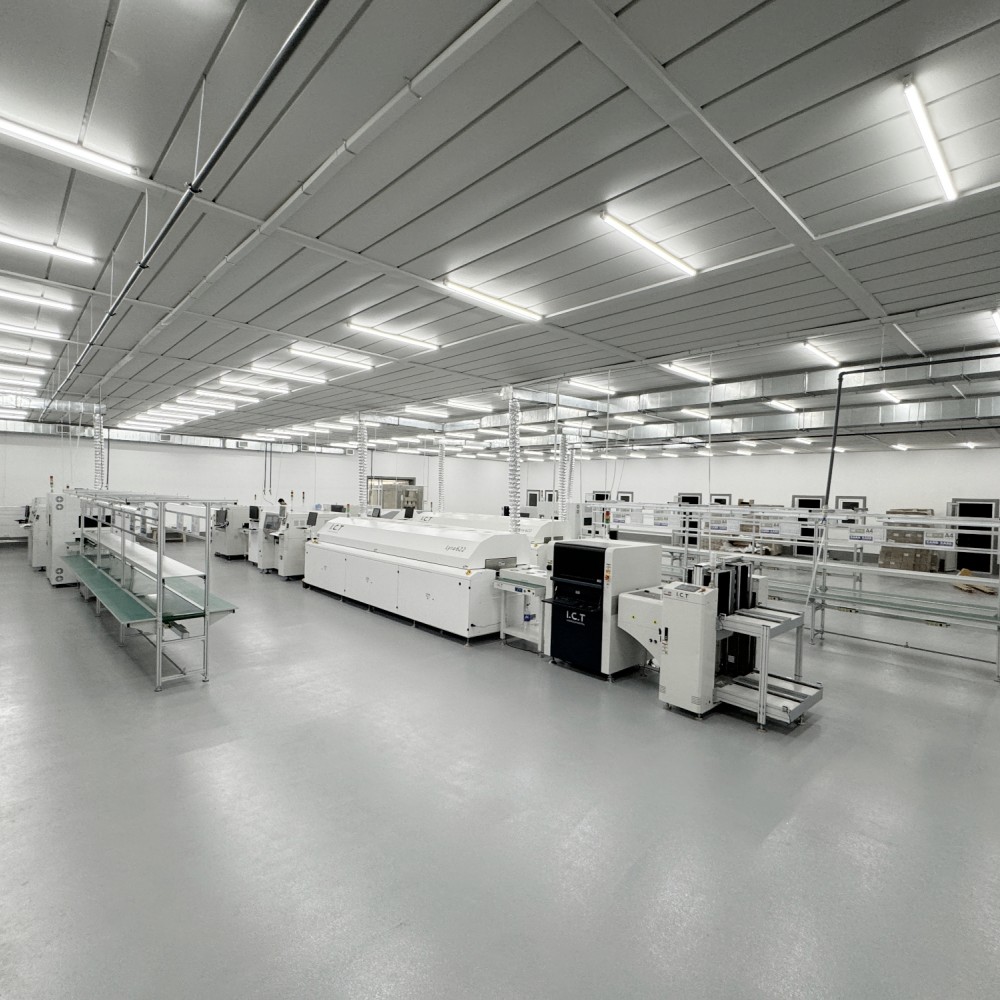

Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Casestudy van klanten
In 2025 bezochten ICT-ingenieurs een fabriek voor LED-verlichting thuis om een automatisch stencilprintersysteem te installeren. De klant had een compacte U-vormige opstelling van 16 x 2,7 m nodig in een ruimte van 21 x 5 meter. Na 2 dagen installatie en 6 dagen training werd het project succesvol afgerond, waarbij met deskundige ondersteuning aan de productiebehoeften van de klant werd voldaan.
| Service- en trainingsondersteuning
ICT biedt professionele installatie-, onderhouds- en trainingsdiensten. Ons team zorgt voor een naadloze werking en biedt voortdurende technische ondersteuning om klanten te helpen het gebruik van hun elektronische zeefdrukprinters te optimaliseren.
| Klantrecensies
Klanten waarderen de expertise van onze technici tijdens de installatie en de betrouwbare prestaties van de zeefdrukprinter. Ze prijzen ook de veilige verpakking en de snelle reacties op technische vragen, waardoor een blijvend vertrouwen in onze oplossingen wordt opgebouwd.
| Certificeringen en normen
ICT beschikt over CE, RoHS, ISO9001 en meerdere patenten, wat onze focus op veiligheid en innovatie aantoont. Deze certificeringen garanderen dat onze elektronische stencilprinter voldoet aan de wereldwijde kwaliteitsnormen.
| Over ICT-bedrijf en onze fabriek
ICT, opgericht in 2012, is een vertrouwde leverancier van elektronica-oplossingen met meer dan 25 jaar ervaring. Met 89 medewerkers, 20 ingenieurs en een faciliteit van 12.000 m² voeren we in-house R&D en productie uit. Onze fabriek bedient meer dan 1600 klanten in 72 landen en handhaaft strikte kwaliteitscontroles en een robuust managementsysteem, waardoor een snelle groei wereldwijd wordt gestimuleerd.
