FX-3RA |JUKI Automatische hogesnelheidspick-and-place-machine

Delen op:

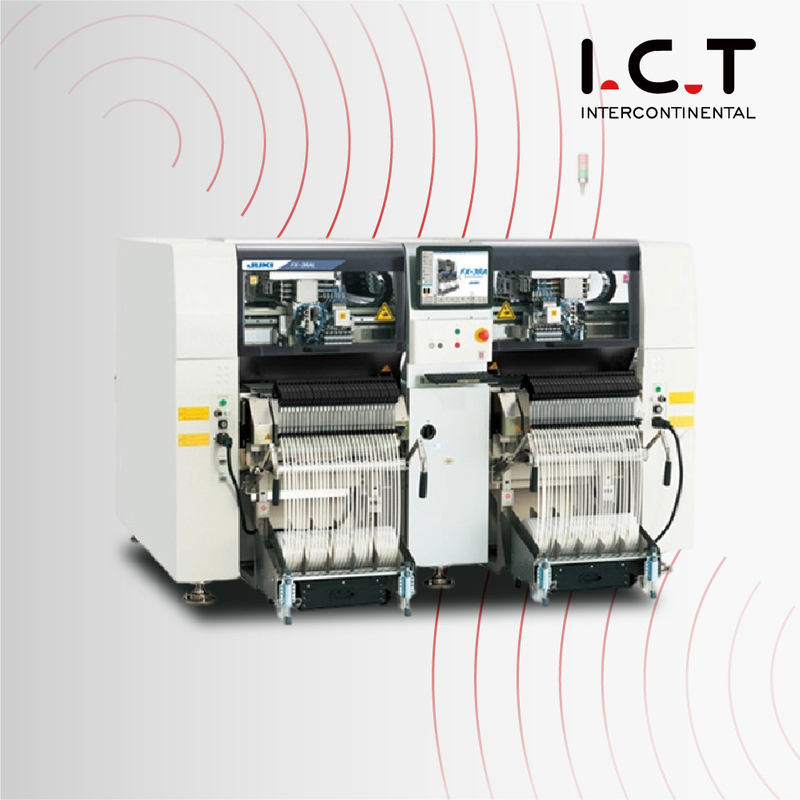

FX-3RA |JUKI Automatische hogesnelheidspick-and-place-machine

JUKI FX-3RA Hoge snelheid modulaire montageer
Verfijnde, snelle en uiterst nauwkeurige technologie.
JUKI Pick-and-place-machine
1. 0402 mm (01005 inch) ~ 33,5 mm × 33,5 mm
2. Laserherkenning: ±0,05 mm (±3σ)
On-the-fly centreren met behulp van geïntegreerde laser
2 stations, 4 portalen, 4 plaatsingskoppen, 24 spuitmonden
3. Lineaire servomotor XY-aandrijving met volledige gesloten-lusregeling
4. Biedt plaats aan maximaal 240 componenten
5. Elektrische of mechanische voerwagen

Model:
FX-3RA
product Merk:
JUKI

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

JUKI FX-3RA Automatische hogesnelheidspick-and-place-machine

Invoering

JUKIFX-3RA

FX-3RA

Modulaire montage met hoge snelheid

Verfijnde, snelle en uiterst nauwkeurige technologie.

De steeds evoluerende FX-serie is ontwikkeld volgens het '3E EVOLUTION'-concept van JUKI en is opnieuw ontworpen met het oog op gebruiksgemak, efficiëntie, kosteneffectiviteit en grotere uitbreidbaarheid en compatibiliteit.Door gebruik te maken van nieuwe, zeer efficiënte lineaire servomotoren, het lichter en stijver maken van de head-unit en het herzien van de plaatsingsvolgorde, is een effectieve tact van 0,040 s/chip (90.000 CPH) mogelijk (optimale omstandigheden).

Functie

JUKI Pick-and-place-machine

0402 mm (01005 inch) ~ 33,5 mm x 33,5 mm
Laserherkenning: ±0,05 mm (±3σ)
On-the-fly centreren met behulp van geïntegreerde laser
2 stations, 4 portalen, 4 plaatsingskoppen, 24 spuitmonden
Lineaire servomotor XY-aandrijving met volledige gesloten-lusregeling
Biedt plaats aan maximaal 240 componenten
Elektrische of mechanische voerwagen

Artikel/model		Snelle modulaire montageer FX-3RAL	Snelle modulaire montageer FX-3RAXL
Bordgrootte	L-formaat (410x360mm)	Ja	Nee
	*L-breed formaat (510x360mm)1**	Ja	Nee
	XL-formaat (610×560mm)	Nee	Ja
	*Toepasbaarheid op lange PWB1**	800×360mm	800×560mm
Componenthoogte	6 mm	Ja
Componentgrootte	Laserherkenning	0402(01005) ~ 33,5 mm×33,5 mm
Plaatsingssnelheid (chip)	Optimaal	0,040 sec./chip(90.000CPH)*2
Plaatsingssnelheid (chip)	IPC9850	66.000 CPH*2
Nauwkeurigheid van plaatsing	Laserherkenning	±0,05 mm (±3σ)
Feeder-ingangen		Max.240 bij 8 mm tape (op een elektrische dubbele tapefeeder)
