SMT verticale reflowovens versus horizontale ovens: wat beter is

Wanneer u tussen SMT -verticale ovens en een horizontale reflowoven kiest, is uw behoeften ertoe. Misschien wilt u een kleine oven voor uw SMT -lijn. Of misschien moet u veel oppervlakte -gemonteerde technologieproducten snel maken. SMT verticale ovens helpen ruimte te besparen. Een reflow -oven kan werken met veel bordgroottes. Als u een betere SMT Reflow -technologie in uw fabriek wilt, controleer dan hoe elke Reflow Oven bij uw werkstappen past. Veel fabrieken in de China Reflow Soldering Oven Market gebruiken beide typen. Dit helpt hen om aan verschillende reflowbehoeften te voldoen.

Belangrijke afhaalrestaurants

· SMT verticale ovens gebruiken minder vloerruimte omdat ze verwarmingszones stapelen. Dit maakt hen goed voor kleine of drukke fabrieken.

· Horizontale reflowovens kunnen tegelijk op meer boards werken. Ze verwarmen zich gelijkmatig. Dit helpt beter solderen en minder fouten te maken.

· Horizontale ovens zijn goedkoper om te kopen en te repareren. Verticale ovens kosten meer maar hebben meer verwarmingszones. Ze regelen ook de temperatuur beter.

· Beide ovens kunnen loodvrij solderen en stikstof gebruiken . Dit helpt sterke en betrouwbare soldeerverbindingen te maken.

· Kies uw oven door naar uw fabrieksruimte te kijken, hoeveel u verdient, boardgrootte en geld. Dit helpt je om de beste resultaten te krijgen en sneller te werken.

Snelle vergelijking

Belangrijke verschillen

Wanneer u SMT -verticale ovens en horizontale reflowovens vergelijkt, ziet u enkele grote verschillen. U moet de Reflow -oven kiezen die aan uw behoeften past. Elke convectie Reflow Oven beweegt lucht op zijn eigen manier. In een horizontale reflow -oven gaat lucht van voren naar de achterkant van de printplaat. Dit maakt een wervelende wind van binnen. De convectie Reflow Oven houdt de warmte zelfs op het bord. Dit betekent dat er minder hotspots zijn en de soldeerverbindingen zijn beter.

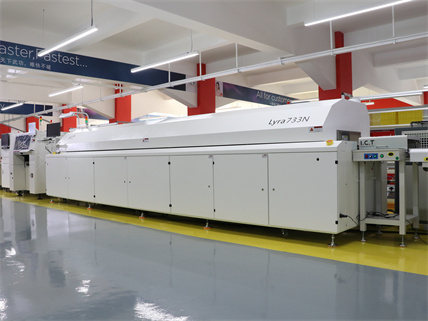

Een verticale reflowoven beweegt lucht op en neer. Deze convectie Reflow -oven heeft veel verwarmingszones op elkaar gestapeld. U kunt de temperatuur instellen voor elke zone. Sommige verticale ovens, zoals de I.C.T Lyra733N, hebben maximaal 10 verwarmingszones . Ze gebruiken ook PID gesloten-lus temperatuurregeling. Dit helpt het reflowproces stabiel te houden. Verticale ovens hebben vaak meer geavanceerde fluxbeheersystemen nodig. U kunt meer stikstof gebruiken in een verticale reflowoven omdat de kamer groter is.

Een horizontale convectie Reflow -oven is gemakkelijker te verzorgen. Het gebruikt minder stikstof en kost minder om te rennen. Een verticale Reflow -oven neemt minder ruimte in beslag, maar het is moeilijker te gebruiken en kost meer om te werken. Beide soorten reflowovens kunnen loodvrij solderen en werken met stikstof om soldeerverbindingen beter te maken.

Tip: als u een convectie Reflow -oven wilt die gemakkelijk te reinigen is en minder kost, is een horizontale reflowoven een goede keuze. Als u ruimte moet besparen of meer verwarmingszones wilt, probeer dan een verticale reflowoven.

Samenvatting Tabel

U kunt naar deze tabel kijken om te zien hoe elke convectie Reflow Oven anders is. Dit maakt het gemakkelijker om de beste reflow -oven voor uw fabriek te kiezen.

Prestatie

Doorvoer

Doorvoer betekent hoeveel boards u in een bepaalde tijd kunt afmaken. Het is erg belangrijk voor elke reflow -oven. Als u veel producten maakt, heeft u een hoge doorvoer nodig. Horizontale reflowovens helpen hierbij. Ze gebruiken riemen of spelden om planken door warmtezones te verplaatsen. U kunt meer dan één rijstrook of kamer in deze ovens hebben. Hiermee kunt u tegelijk aan veel boards werken. Je krijgt meer gedaan en je lijn werkt beter.

De meeste fabrieken kiezen horizontale reflowovens voor grote banen. Deze ovens zijn oude technologie en werken goed. Veel grote SMT -fabrieken gebruiken ze omdat ze meer boards aankan . De lucht in een horizontale convectie Reflow Oven beweegt zijwaarts. Dit helpt de hitte hetzelfde te houden op elk bord. Zelfs warmte betekent dat u dezelfde resultaten en minder fouten krijgt. U kunt deze ovens vertrouwen om u elke keer van goede kwaliteit te geven.

SMT verticale ovens werken op een andere manier. Ze stapelen planken in hoge zones. Lucht beweegt op en neer en elk bord heeft zijn eigen hot gebied. Dit bespaart ruimte maar komt niet overeen met de snelheid van horizontale ovens. Verticale ovens hebben problemen als u meer producten wilt maken. Ze nemen minder ruimte in beslag, maar ze maken niet zoveel borden af. Het kan ook moeilijker zijn om het proces beter te maken voor grote batches. Als je meer boards snel wilt maken, kies dan een horizontale reflow -oven.

Opmerking: als u veel planken wilt maken en grote bestellingen wilt invullen, gebruikt u een horizontale reflow -oven. U krijgt betere resultaten en uw lijn zal soepeler worden.

Temperatuurregeling

Temperatuurregeling is ook erg belangrijk in het reflowproces. U wilt dat elk bord op het juiste moment de juiste hitte krijgt. In een convectie -reflowoven beweegt de manier waarop lucht beweegt en het aantal warmtezones is belangrijk. Horizontale reflowovens gebruiken lucht die zijwaarts beweegt. Dit helpt warmte over het hele bord te verspreiden. Je krijgt zelfs warmte, wat goed is voor sterk solderen en minder fouten.

U kunt een horizontale reflow -oven instellen met veel warmtezones op de bovenste en onderkant. Elke zone kan zijn eigen temperatuur hebben. Hiermee kunt u de warmte voor verschillende producten wijzigen. U kunt loodvrij solderen en verschillende fluxtypen gebruiken. De gelijkmatige lucht helpt ook om te voorkomen dat flux opbouwt. U besteedt minder tijd aan het schoonmaken en meer tijd aan het maken van boards.

SMT verticale ovens gebruiken lucht die op en neer beweegt. Elk bord gaat door gestapelde warmtezones. U kunt de temperatuur instellen voor elke zone, zodat u een goede controle krijgt. Sommige verticale ovens hebben maximaal tien zones. Dit helpt u een speciaal warmteplan te maken voor uw boards. Soms krijg je meer gebalanceerde warmte in deze ovens. Maar verticale ovens zijn moeilijker te gebruiken. U moet uitkijken voor fluxopbouw en ervoor zorgen dat de lucht goed beweegt. Als u deze dingen niet controleert, krijgt u misschien ongelijke hitte- of soldeerproblemen.

Beide ovens kunnen loodvrij solderen en stikstof gebruiken om soldeerverbindingen beter te maken. U moet kijken naar wat uw producten nodig hebben en de oven kiezen die bij uw werk past. Als u gemakkelijke reiniging en eenvoudige zorg wilt, is een horizontale convectie Reflow Oven een goede keuze. Als u meer warmtezones en strakke controle wilt, is een SMT -verticale oven misschien beter.

Tip: controleer altijd het warmteplan en het fluxsysteem van uw Reflow Oven. Goede controle geeft je beter solderen en minder fouten.

Space & Layout

Voetafdruk

Wanneer u uw SMT -lijn plant , is de ruimte belangrijk. U wilt al uw machines passen zonder uw fabriek te verdringen. Horizontale reflowovens nemen veel vloerruimte in beslag. Deze ovens strekken zich uit in een lange lijn. U moet ruimte achterlaten voor het laden en lossen van planken. Als uw fabriek beperkte ruimte heeft, kan dit een probleem zijn.

SMT verticale ovens helpen u om vloerruimte te besparen. Deze ovens stapelen hun verwarmingszones op elkaar. Je krijgt een lange machine die minder ruimte op de grond gebruikt. U kunt andere machines of werktafels in de buurt plaatsen. Hierdoor ziet uw fabriek er netjes en georganiseerd uit. Als u in een klein gebied werkt, kan een verticale oven een slimme keuze zijn.

Tip: meet uw beschikbare vloerruimte voordat u een oven koopt. Een verticale oven past beter op strakke plekken.

Factory Fit

U moet nadenken over hoe uw oven in uw productielijn past. Horizontale ovens werken goed in lange, rechte lijnen. U kunt ze gemakkelijk met andere machines aansluiten. Als je een grote fabriek met veel ruimte hebt, kan een horizontale oven er direct in passen.

Verticale ovens geven u meer opties. U kunt ze in hoeken of tussen andere machines plaatsen. U hebt geen lange, open ruimte nodig. Dit helpt u een flexibele lay -out te ontwerpen . U kunt uw lijn wijzigen als uw behoeften groeien. Sommige fabrieken gebruiken beide oventypen om het beste te passen.

· Horizontale ovens: het beste voor grote, open lay -outs.

· Verticale ovens: het beste voor kleine of drukke ruimtes.

U moet uw oven matchen met de vorm en grootte van uw fabriek. Dit helpt je sneller te werken en houdt je lijn soepel.

Productkwaliteit

Soldeergewrichten

U wilt dat elk bord heeft sterke, glanzende soldeerverbindingen . De reflow -oven die u kiest, kan uw soldeerresultaten wijzigen. In een horizontale reflow -oven beweegt lucht zijwaarts over het bord. Dit houdt de temperatuur overal hetzelfde. Je krijgt minder koude plekken, dus solderen is betrouwbaarder. Deze ovens helpen ook om het fluxresidu te verlagen. Minder flux betekent minder problemen en minder reiniging.

Een verticale reflow -oven stapelt borden in hoge lagen. Lucht beweegt op en neer, dus elk bord krijgt zijn eigen warmte. Dit kan helpen de temperatuur in balans te houden, maar je moet uitkijken op te veel flux. Als u de flux niet controleert, krijgt u mogelijk meer soldeerboutproblemen. Met beide ovens kunt u stikstof gebruiken. Stikstof verlaagt zuurstof, wat het solderenproces helpt. Je krijgt een betere bevochtiging van de soldeer en minder problemen zoals Tombstoning of Solder Balls. Dit is erg belangrijk voor gevoelige delen.

Tip: kies een reflowoven die werkt met stikstof als u sterke soldeergewrichten wilt. U zult minder problemen en betere resultaten zien.

Boardflexibiliteit

Mogelijk moet u verschillende bordgroottes of typen solderen. Beide ovens kunnen veel PCB-maten aan, maar horizontale ovens zijn beter voor grote of oneven vormige planken. Het reflowproces in deze ovens is gemakkelijk te veranderen. U kunt voor elk bord verschillende warmtezones instellen. Dit helpt u de flux en solderen voor elk product te beheersen.

Verticale reflowovens bespaar ruimte en werk goed voor kleine of middelgrote planken. U kunt elke verwarmingszone instellen voor speciale behoeften. Beide ovens ondersteunen loodvrij solderen en werken met vele soorten flux. Hier is een tabel met loodvrije compatibiliteit:

U kunt beide ovens vertrouwen voor de soldeerbehoeften van vandaag. Kies gewoon de oven die past bij uw bordmaat en hoe u producten maakt. Controleer altijd uw fluxsysteem en temperatuurplan op de beste resultaten.

Kosten en onderhoud

Investment

Wanneer u een oven kiest voor uw SMT -lijn, moet u nadenken over het geld dat u aan het begin uitgeeft. Horizontale reflowovens kosten meestal minder om te kopen. U kunt veel modellen vinden die passen bij kleine of grote budgetten. Deze ovens hebben een eenvoudig ontwerp. U hoeft geen extra te betalen voor speciale functies. SMT verticale ovens kosten in het begin meer. U betaalt voor geavanceerde bedieningselementen en meer verwarmingszones. Als u vloeroppervlak wilt besparen, moet u mogelijk meer uitgeven.

Een tabel kan u helpen de kosten te vergelijken:

Tip: controleer altijd uw budget voordat u koopt. Denk na over wat je nu nodig hebt en wat je later misschien nodig hebt.

Onderhoud

U moet ook nadenken over hoeveel het kost om uw oven te laten draaien. Horizontale ovens hebben minder schoongemaakt. Het ontwerp helpt bij flux -extractie en verwijdering. Je ziet minder fluxopbouw in de oven. Dit betekent dat u minder tijd en geld uitgeeft aan onderhoud. U kunt uw lijn uitvoeren met een betere efficiëntie.

SMT verticale ovens hebben meer zorg nodig. Het lange ontwerp kan meer flux vangen. U moet sterke flux -extractie- en verwijderingssystemen gebruiken . Als u dat niet doet, kan flux snel opbouwen. Dit kan uw soldeerresultaten schaden. Mogelijk moet u uw lijn vaker stoppen voor het reinigen. Goede flux -extractie en verwijdering helpen dit risico te verlagen. U moet uw oven vaak controleren op fluxproblemen.

OPMERKING: Als u minder downtime en eenvoudig reinigen wilt, kies dan een oven met goede flux -extractie en verwijdering. Hierdoor blijft uw lijn draaiende en uw planken schoon.

Application Fit

Groot volume

Als uw fabriek elke dag veel boards maakt, hebt u een snelle reflow -oven nodig. Werk met een groot volume betekent dat u veel boards snel wilt afmaken. U wilt ook dat de resultaten sterk en stabiel zijn. Kies een reflowoven met veel verwarmingszones. Ovens met 10 of meer zones verwarmen elk bord gelijkmatig. Dit is belangrijk voor PCBA met hoge dichtheid. Zelfs warmte betekent minder fouten en beter solderen.

De meeste fabrieken gebruiken horizontale reflowovens voor grote banen. Deze ovens verplaatsen planken op een transportband door warmtezones. U kunt de snelheid wijzigen en de temperatuur in elke zone instellen. Dit geeft je meer controle en helpt je meer boards sneller af te maken. Sommige ovens, zoals de Lyra -serie, hebben speciale functies. Ze hebben twee koelsystemen en kunnen stikstof gebruiken. Deze functies helpen u snel van betere kwaliteit en coole boards te krijgen.

Vacuüm reflowovens zijn goed voor chique elektronica. Ze helpen soldeerverbindingen sterker te maken en lege plekken te verminderen. Automatisering en verstelbare transportsnelheden maken uw werk gemakkelijker. U kunt deze ovens vertrouwen om u te helpen veel boards af te maken.

· Multi-zone Reflow Ovens verwarm gelijkmatig met hoge dichtheid.

· Vacuüm Reflow Ovens maken soldeerverbindingen sterker.

· Automatisering en sterke koeling helpen bij grote banen.

· Stikstofondersteuning geeft betere solderenresultaten.

Tip: kies voor een groot volume werk een reflowoven met veel verwarmingszones, sterke koeling en automatisering. U krijgt betere resultaten en eindigt elke dag meer boards.

High-mix

Als je veel soorten boards maakt, heb je een reflowoven nodig die snel kan veranderen. Hoge mixwerk betekent dat u veel van producten schakelt. U wilt een oven die verschillende PCB -maten en warmtebehoeften aan kan. SMT verticale ovens zijn hier goed voor. Ze besparen ruimte en laten u elke verwarmingszone instellen voor speciale behoeften. U kunt de temperatuur voor elk product wijzigen. Dit helpt je elke keer goede resultaten te krijgen.

Horizontale reflowovens werken ook voor hoge mixlijnen. Ze zijn goed als je grote of vreemd gevormde planken hebt. U kunt verschillende warmtezones instellen en de transportsnelheid wijzigen. Dit helpt je om de hitte aan elk bord te matchen. Beide ovens kunnen loodvrij solderen en stikstof gebruiken. Dit helpt u om aan de normen van vandaag te voldoen.

Wanneer u kiest tussen SMT -verticale ovens en horizontale reflowovens, denk dan aan uw bordgrootte en warmtebehoeften. Als u kleine of middelgrote planken hebt en ruimte wilt besparen, kies dan een verticale oven. Als u met grote boards moet werken of gemakkelijke reiniging wilt, kies dan een horizontale reflow -oven.

Opmerking: matchen altijd uw oven aan uw productbehoeften. Controleer uw PCB -maat en warmteplan voordat u dat kiest. De rechter reflow -oven helpt je om beter solderen te krijgen en meer boards af te maken.

U kent nu SMT -verticale ovens bespaar ruimte en heeft flexibele verwarmingszones. Met horizontale reflowovens kunt u meer boards snel maken en gemakkelijk te reinigen. De beste oven voor u hangt af van wat u maakt, hoeveel ruimte u hebt en uw budget. Experts denken dat meer mensen Reflow Ovens zullen kopen als kleine elektronica en loodvrij solderen populair worden. Gebruik deze gids om u te helpen kiezen. Vraag leveranciers die weten wat u nodig heeft voor het beste advies.
