U kunt vragen of het gebruik van stikstof in reflow -ovenprocessen goed is voor uw productielijn. Stikstof Reflow Oven Technology helpt de oxidatie tijdens het solderen te stoppen. Dit maakt gewrichten sterker en betrouwbaarder. Automotive, militaire en BGA -vergaderingen hebben deze betere kwaliteit vaak nodig. U moet nadenken over de betere resultaten en de extra kosten en apparatuur. Uw keuze moet overeenkomen met uw productdoelen en kwaliteitsregels.
Het gebruik van stikstof in Reflow Ovens stopt oxidatie. Dit maakt soldeergewrichten sterker en betrouwbaarder. Stikstof maakt een veilige ruimte zonder zuurstof. Dit helpt soldeer beter te verspreiden en verlaagt defecten. Deze technologie is goed voor gevoelige producten. Deze omvatten automotive, militaire, BGA en medische hulpmiddelen. Stikstof reflow maakt het proces stabieler. Dit betekent minder fouten en hogere first-pass-opbrengsten. Stikstofovens en gas kosten meer geld. Denk dus eerst aan uw productiegrootte en budget. U moet stikstofstroom, zuiverheid en zuurstofniveaus regelen. Dit houdt kwaliteit hoog en stopt defecten. Stikstof helpt bij loodvrij solderen. Hiermee kunt u lagere temperaturen gebruiken en delicate onderdelen beschermen. Er zijn andere opties zoals geavanceerde flux of andere gassen. Maar stikstof biedt sterke voordelen voor behoeften aan hoge betrouwbaarheid.
Stikstof wordt gebruikt in Reflow Oven -processen om een veilige ruimte te maken tijdens het solderen. Stikstof werkt als een schild en houdt zuurstof weg van soldeergewrichten. Dit helpt de oxidatie te stoppen, waardoor verbindingen zwak kunnen worden. Wanneer u stikstof in de oven gebruikt, zit er heel weinig zuurstof in. Deze gesloten ruimte geeft u schonere en sterkere soldeerverbindingen die langer meegaan.
Tip: stikstof in Reflow Oven -technologie is erg handig als u werkt met onderdelen die gevoelig zijn of zeer betrouwbaar moeten zijn.
Een standaard Reflow -oven gebruikt lucht als hoofdgas. Zuurstof in de lucht kan reageren met metalen tijdens het solderen. Dit maakt oxiden op uw onderdelen en soldeerpasta. Deze oxiden kunnen slechte bevochtiging en zwakke gewrichten veroorzaken.
Stikstof in Reflow Oven -systemen veranderen dit. Je vult de oven met stikstof, die het grootste deel van de zuurstof eruit duwt. Dit brengt enkele belangrijke wijzigingen aan:
Er is minder oxidatie op soldeergewrichten.
Solder verspreidt zich beter en bedekt kussens gelijkmatiger.
Je krijgt minder problemen zoals bruggen of niet-gevoeld.
Het proces is stabieler, zelfs voor snelle SMT -lijnen.

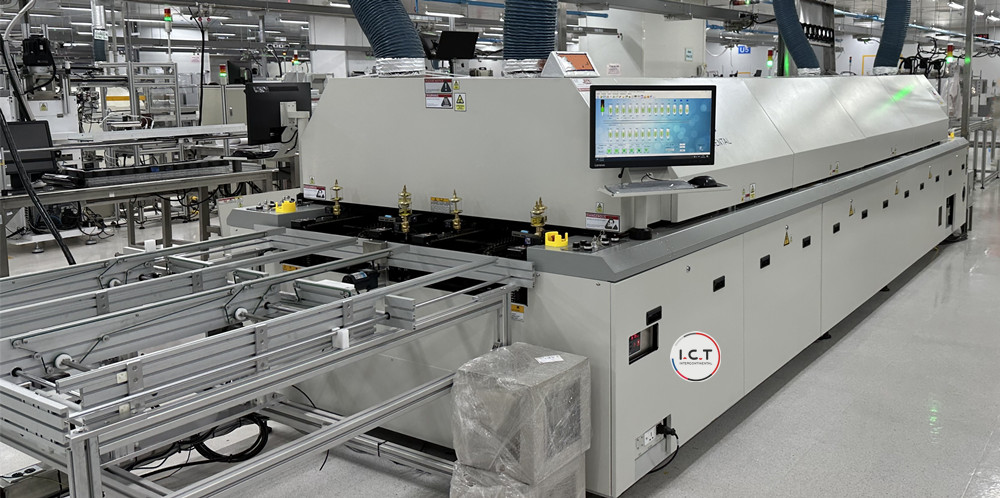

Sommige ovens, zoals de I.CT Lyra733N , zijn gemaakt voor stikstofgebruik, . deze ovens hebben sterke stikstofbeschermingssystemen. Ze helpen u producten snel en betrouwbaar te maken met goede controle.
U moet zuurstofniveaus nauwlettend in een stikstof in reflowoven in de gaten houden. De meeste bedrijven willen zuurstof onder de 1000 ppm. Sommige producten die zeer betrouwbaar moeten zijn, hebben nog minder nodig, zoals 100 ppm of lager. Minder zuurstof betekent minder oxidatie en betere soldeergewrichten.
Stikstofzuiverheid is ook belangrijk. U wilt stikstof dat minimaal 99,99% puur is voor de meeste elektronica. Hogere zuiverheid geeft een veiliger atmosfeer en betere resultaten. U kunt stikstofzuiverheid controleren met sensoren in de oven. Dit helpt het proces stabiel te houden en elke keer hetzelfde.
Opmerking: temperatuurzones in een stikstof in Reflow Oven werken net als in gewone ovens. Je zet nog steeds voorverwarmden, weken, reflow en koelzones. Het grote verschil is de gecontroleerde lucht, niet de warmte -instellingen.
Wanneer u het metaal in een reflow -oven verwarmt, gebeurt er oxidatie. Zuurstof in de lucht reageert met metaal- en soldeerpasta. Dit maakt oxiden die voorkomen dat Soldeer goed stroomt. Zwakke gewrichten kunnen zich vormen vanwege deze oxiden. Het gebruik van stikstof in reflow -ovenprocessen verwijdert het grootste deel van de zuurstof. Dit stopt bijna oxidatie.
Je merkt de verandering meteen op. Soldeerverbindingen zien er helderder en schoner uit. Met minder oxidatie zijn er minder defecten en minder herwerken. Het reinigen van plakkerige fluxresten kost minder tijd. Veel bedrijven zeggen dat het gebruik van stikstofverlies soldeerfluxresten met maximaal 66%. Dit betekent minder fouten in de naaldtest en betere elektrische resultaten.
Tip: schonere gewrichten en minder residu helpen u bij het voldoen aan strikte kwaliteitsregels, vooral voor auto's en militaire producten.
U wilt dat elk soldeergewricht sterk en lang duurt. Stikstof in Reflow Oven -technologie helpt u dit te doen. Stikstof maakt een inerte ruimte die soldeer helpt beter nat te maken. Solder verspreidt zich gelijkmatiger en maakt betere filets. Dit is erg belangrijk voor fijne en loodvrije assemblages.
Studies tonen aan dat stikstof meer dan de helft kan verlagen. Bijvoorbeeld:
Defecten daalden van 82 tot 37 per miljoen na het gebruik van stikstof.
First-pass-opbrengst ging met 5-7%omhoog, dus minder boards moeten worden vastgesteld.
Stresstests toonden een deel dat 183 keer in lucht werd mislukt, maar slechts 3 keer met stikstof.
Solder verspreidt zich ook beter bij lagere temperaturen. Bijvoorbeeld, 63SN/37PB soldeer spreidt zich bij 205 ° C met minder dan 10 ppm zuurstof, maar heeft 270 ° C nodig bij 1000 ppm. Lagere temperaturen helpen gevoelige onderdelen te beschermen en energie te besparen.
U hebt een gestaag proces nodig om de kwaliteit hoog te houden en kost het laag. Stikstof in Reflow Oven -systemen geven u dit gestage proces. De inerte ruimte houdt oxidatie de hele tijd laag. Je ziet minder veranderingen in hoe soldeerverbindingen eruit zien en minder willekeurige problemen.
Bevochtige kracht en hoektests vertonen een betere bevochtiging met stikstof, dus gewrichten zijn meer gelijkmatig.
Stikstof verlaagt het gebruik van dross en flux, dus u besteedt minder tijd aan Solder Pot Care.
U krijgt elke keer dezelfde resultaten, wat belangrijk is voor het maken van veel producten.
Opmerking: het krijgen van dezelfde goede resultaten helpt u om het vertrouwen van de klant te verdienen en controles op harde kwaliteit door te geven.
Overschakelen naar loodvrij solderen brengt nieuwe problemen met zich mee. Loodvrij soldeer smelt bij hogere hitte. Deze hoge hitte kan delicate onderdelen en planken schaden. U hebt een manier nodig om uw producten veilig en goed te houden.
Stikstof in Reflow Oven-technologie helpt veel bij loodvrij solderen. Stikstof maakt een droge, veilige ruimte zonder elektriciteitsstroom. Deze speciale lucht helpt u op veel manieren:
Soldeer verspreidt zich beter en bedekt pads zonder lege plekken.
Flux werkt langer, dus gewrichten zijn schoner met minder overgebleven puinhoop.
Er is bijna geen oxidatie. Soldeerpasta maakt geen oxiden, dus gewrichten blijven sterk.
U kunt lagere warmte gebruiken om te solderen. Dit houdt delicate onderdelen veilig voor te veel warmte.
Het gebruik van zeer pure stikstof geeft nog betere resultaten. Je krijgt minder slechte boards en moet minder met de hand worden bevestigd.
Stikstof houdt waterdamp en andere slechte gassen buiten. Uw soldeerverbindingen blijven schoon en sterk.
Tip: stikstof in Reflow Oven -systemen helpt u om te voldoen aan moeilijke regels voor auto, medische en militaire elektronica. U kunt meer boards maken, minder fouten hebben en minder uitgeven aan reparaties.
U wilt dat elk bord de cheque de eerste keer passeert. Stikstof helpt u dit te doen, vooral met loodvrije en delicate planken.
U moet nadenken over geld voordat u stikstof gebruikt in Reflow Oven -technologie. De eerste kosten zijn hoog. Veel kleine en middelgrote bedrijven zien dit als een groot probleem. U moet speciale apparatuur kopen voor stikstofgebruik. Deze apparatuur kost meer dan normale reflowovens.
Er zijn ook kosten die blijven komen. Stikstofgas is niet gratis. U moet er altijd voor betalen om uw oven te laten werken. U moet ook de stikstof controleren en veranderen in elke run. Hierdoor stijgen uw bedrijfskosten.
Sommige dingen die meer kosten, zijn:
In het begin betaalt u veel voor ovens die stikstof gebruiken.
U geeft vaak geld uit aan stikstofgas.
U moet sensoren en monitoren kopen om stikstofniveaus goed te houden.
Opmerking: deze kosten kunnen snel snel worden, vooral als u veel borden maakt of zeer pure stikstof nodig hebt.
Het gebruik van stikstof in Reflow Oven -technologie maakt het moeilijker. U moet de temperatuur, snelheid, gasstroom en zuiverheid regelen. U moet opzetten en voor meer apparatuur zorgen, zoals stikstoftanks of generatoren. Uw team moet leren hoe deze systemen te gebruiken en te repareren.
Mogelijk moet u uw processtappen wijzigen . Stikstof verandert hoe soldeerpasta werkt. Je moet altijd zuurstofniveaus in de gaten houden. Als de stikstofstroom druppels of zuiverheid laag is, kunt u defecten krijgen. Dit betekent dat uw team meer training nodig heeft en voorzichtig moet zijn.
Tip: goede training en duidelijke regels helpen uw team de extra stappen te doen en fouten te stoppen.
Tombstoning is wanneer het ene uiteinde van een klein deel optilt tijdens Reflow. Het ziet eruit als een kleine grafsteen op het bord. Stikstof in reflow -ovenprocessen kunnen tombstoning soms meer laten gebeuren, vooral met kleine chips.
Stikstof verlaagt oxidatie en helpt soldeer beter nat te maken. Hierdoor kan soldeer smelten en aan één kant sneller bewegen. Als de andere kant langzamer is, kan het onderdeel opstaan. U moet uw instellingen nauwlettend in de gaten houden. Het wijzigen van het reflowprofiel, plak- of padontwerp kan hiermee helpen.
Opmerking: zorgvuldige afstemming en controle helpen u vaak om grafstonen vroeg te vinden en te repareren.
U kunt meer problemen tegenkomen wanneer u stikstof gebruikt in uw reflowproces. Deze problemen kunnen uw productie, uw werknemers en uw winst schaden.
De eerste kosten zijn erg hoog. Kleine bedrijven hebben misschien niet genoeg geld voor fancy stikstofrefllowovens. Dual-rail systemen kunnen te duur zijn voor kleine bedrijven.
Goedkopere opties van andere bedrijven maken het moeilijk om uw prijzen laag te houden. Op plaatsen waar geld krap is, moet u mogelijk geld besparen of sneller werken.
Het is moeilijk om werknemers te vinden die weten hoe ze stikstofrefllowsystemen moeten gebruiken en repareren. Als u niet genoeg getrainde mensen hebt, kunt u meer fouten of machines hebben die stoppen met werken.
Soms is het moeilijk om altijd goed stikstofgas te krijgen. Als uw leverancier te laat is, kan uw werk vertragen of stoppen.
Er zijn regels die u moet volgen voor het milieu en de veiligheid. Deze regels kunnen veranderen, dus u moet blijven leren en uw proces wijzigen wanneer dat nodig is.
Opmerking: u kunt deze problemen aan door goed te plannen, uw team te trainen en nauw samen te werken met uw leveranciers. Leren over nieuwe regels en trends helpt u problemen te voorkomen en uw werk soepel te houden.
Als u met auto's werkt, weet u dat elektronica moet duren. Auto -onderdelen gezicht warmte, koud en schudden. Stikstof in reflowovens helpt sterke soldeergewrichten te maken. Autofabrikanten gebruiken veel ECU's, sensoren en veiligheidssystemen. Deze hebben betrouwbare soldeerverbindingen nodig om goed te werken.
Stikstof vermindert de oxidatie tijdens het solderen. Dit geeft je schonere en helderdere gewrichten. Je krijgt ook minder defecten, wat goed is voor veiligheid. Autoregels zoals ISO 26262 hebben een hoge betrouwbaarheid nodig. Stikstof helpt u om aan deze moeilijke regels te voldoen.
Auto's gebruiken vaak loodvrij soldeer. Loodvrij soldeer heeft meer warmte nodig, wat meer oxidatie kan veroorzaken. Stikstof beschermt uw planken en houdt gewrichten sterk. Het verlaagt ook het risico op corrosie. Dit is belangrijk voor delen die gezichtswarmte, water en schudden.
Tip: het gebruik van stikstof in uw Reflow Oven helpt u bij het doorstaan van harde autotests.
Militaire elektronica moet op zeer zware plaatsen werken. Ze worden geconfronteerd met warmte, kou en natte lucht. Ze moeten schudden en schokken overleven. Falen is niet toegestaan.
Stikstof in Reflow Ovens helpt u om aan militaire regels te voldoen zoals MIL-STD-883. Je krijgt een betere bevochtiging van de soldeer en minder lege plekken. Dit betekent dat uw boards minder zwakke punten hebben. Stikstof stopt ook oxidatie, wat vroegtijdig falen kan veroorzaken.
Militaire producten gebruiken complexe onderdelen met kleine ruimtes. Stikstof geeft u meer controle over het proces. Je ziet meer even resultaten en minder willekeurige problemen. Dit is belangrijk voor missiekritieke systemen.
U bouwt radar-, communicatie- en navigatiesystemen.
U stelt controleborden samen voor voertuigen, vliegtuigen en schepen.
Elke joint moet strikte controles doorstaan.
Opmerking: stikstofrefllowovens helpen u de betrouwbaarheid en prestaties te geven die de militaire behoeften nodig hebben.
BGA en fijne onderdelen hebben kleine pads dicht bij elkaar. Het solderen van ze is moeilijk. Zelfs een kleine fout kan grote problemen veroorzaken.
Stikstof in Reflow Ovens maakt deze taak gemakkelijker. Het creëert een veilige ruimte die oxidatie stopt. Soldeerpasta verspreidt zich beter en bedekt kussens gelijkmatig. Je krijgt minder bruggen, opent en lege plekken. Dit is belangrijk voor drukke boards en geavanceerde ontwerpen.
Je krijgt ook betere resultaten met loodvrij soldeer. Stikstof helpt bij het stoppen van head-in-pillow en niet-gevechtsproblemen. U kunt lagere warmte gebruiken, waardoor chips veilig worden gehouden.
| Voordeel | Impact op BGA/Fine-Pitch |
Minder oxidatie | Minder solderende problemen |
Beter bevochtigen | Sterkere, betrouwbaardere gewrichten |
Lagere ongeldige snelheid | Betere elektrische prestaties |
Tip: stikstofrefllowovens helpen u meer goede boards te maken en minder fouten te repareren met BGA- en fijne onderdelen.
Je werkt in een veld waar het leven van mensen afhankelijk is van je producten. Medische hulpmiddelen moeten strikte regels voor veiligheid en betrouwbaarheid volgen. Het gebruik van stikstof in reflowovens helpt u aan deze hoge normen te voldoen.
Wanneer u medische elektronica maakt, moet elk soldeergewricht perfect zijn. Zelfs een kleine fout kan een apparaat stoppen met werken. Stikstof maakt een veilige ruimte in de oven. Dit stopt oxidatie en houdt soldeerverbindingen schoon en sterk. Je ziet minder problemen en minder plakkerige dingen die nog op je planken zijn.
Opmerking: regels voor medische hulpmiddelen, zoals ISO 13485 en FDA -richtlijnen, zeg dat u elke stap moet regelen. Stikstofrefllowovens helpen u deze regels te volgen door u een betere controle te geven.
U gebruikt vaak onderdelen die erg gevoelig zijn. Pacemakers, infusiepompen en testapparatuur gebruiken kleine chips en fijne onderdelen. Deze hebben zorgvuldig werk nodig tijdens het solderen. Stikstof helpt soldeerpasta te verspreiden en beter te stromen. Je krijgt sterke gewrichten zonder lege plekken of bruggen.
Hier zijn enkele belangrijke voordelen van het gebruik van stikstof voor medische hulpmiddelen:
Verbeterde betrouwbaarheid van soldeergewricht: stikstof verlaagt oxidatie, dus gewrichten gaan langer mee.
Reinigingsassemblages: minder plakkerig spul betekent eenvoudiger schoonmaken en minder risico op vuil.
Betere opbrengst: u ziet minder problemen, zodat meer boards de eerste cheque passeren.
Ondersteuning voor loodvrij solderen: veel medische hulpmiddelen gebruiken loodvrij soldeer. Stikstof helpt u problemen door hogere hitte te voorkomen.
U moet ook gegevens bijhouden voor cheques en audits. Met stikstofovens kunt u de zuurstofniveaus bekijken en regelen. U kunt deze cijfers opslaan en een bewijs van kwaliteit tonen aan inspecteurs.
| Vereiste | Hoe stikstof helpt |
Hoge betrouwbaarheid | Minder solderende problemen |
Zuiverheid | Minder plakkerige flux overgebleven |
Regelgevende naleving | Betere controle over het proces |
Gevoelige componenten | Lagere kans op warmteschade |
Tip: als u het risico wilt verlagen en patiënten veilig wilt houden, denk er dan aan om stikstof te gebruiken in uw reflowproces. Deze keuze kan u helpen terugroepacties te voorkomen en uw goede naam te beschermen.
U wordt geconfronteerd met moeilijke problemen bij het maken van medische hulpmiddelen. Stikstof reflowovens geven u de controle en kwaliteit die u moet doen om het goed te doen.
U hebt een gestage stikstofvoorziening nodig om uw reflowproces goed te laten werken. Veel fabrieken gebruiken nu stikstofgeneratoren op hun eigen site. Deze generatoren gebruiken PSA -technologie. Deze opstelling heeft een aantal goede punten:
U betaalt niet voor gasbezorging of huurtanks.
Je hebt altijd stikstof wanneer je het nodig hebt, dus werk stopt niet.
U kunt veranderen hoe zuiver de stikstof is voor uw producten.
U helpt het milieu door niet -levertrucks te gebruiken.
U kunt uw kosten beter plannen omdat u uw eigen stikstof maakt.
Maar u moet nadenken over de hoge kosten om deze systemen te kopen en op te zetten. PSA -generatoren hebben getrainde werknemers en regelmatige controles nodig. De prijs van energie en materialen kan ook uw totale kosten veranderen. Als uw bedrijf klein is, kunnen deze dingen u twee keer doen nadenken.
Tip: stikstof maken op uw site helpt u de veiligheid en groene regels te volgen. Het verlaagt ook de risico's van leveringsproblemen.
Wanneer u geld uitgeeft aan stikstof in Reflow Oven -technologie, wilt u voordelen zien. U kunt uw ROI controleren door naar enkele hoofdnummers te kijken:
Solderproblemen dalen met ongeveer 15-18% . Dit betekent minder bevestiging en betere producten.
U gebruikt 20-25% minder energie , dus u bespaart geld op rekeningen.
Je kunt boards ongeveer 20% sneller maken, dus je eindigt meer in minder tijd.
First-pass opbrengst kan tot 15% beter worden met slimme controles.
Het gebruik van IoT -sensoren voor onderhoudsbesparing snijdt verrassingsstops met ongeveer 20%.
U kunt ook hulp krijgen van de overheid, zoals belastingvoordelen, voor het gebruik van betere machines. Naarmate meer mensen auto's, vliegtuigen en gadgets willen, helpt uw investering in stikstofovens u te groeien.
Opmerking: het gebruik van Industry 4.0 -tools, zoals AI en IoT, kan uw ROI nog meer helpen door fouten te verlagen en middelen te besparen.
U moet kijken naar de kosten voor het maken van veel boards of slechts een paar om te zien of stikstof een goede keuze is. De onderstaande tabel toont de belangrijkste verschillen:
| Factor | Hoogwaardige productie | Laag-volume productie |
Stikstoftoevoerkosten | Lager per bord (schaalvoordelen) | Hoger per bord (vaste kosten verspreid over minder eenheden) |
Apparatuurinvestering | Gemakkelijker te rechtvaardigen, snellere terugverdientijd | Langere terugverdientijd |
Operationele besparingen | Significant (energie, defecten, herwerken) | Bescheiden |
Procesconsistentie | Hoge impact op opbrengst en kwaliteit | Minder merkbare verbetering |
Als u veel boards maakt, kunt u de eerste kosten over meer eenheden verspreiden. Dit maakt elk bord goedkoper. Je bespaart ook meer van minder fouten en sneller werk. Als u slechts een paar boards maakt, zijn de kosten mogelijk niet waard, tenzij u van zeer hoge kwaliteit nodig is.
TIP: Tel uw spaargeld op door minder fouten, lagere energieverbruik en betere opbrengsten. Dit helpt je om te zien hoe snel je je geld terug kunt krijgen.
U moet de stikstofstroom in uw Reflow Oven regelen . De juiste stroom houdt zuurstof laag en maakt een veilige ruimte voor solderen. Als de stroom te laag is, kan zuurstof binnenkomen en oxidatie veroorzaken. Als de stroom te hoog is, verspilt u stikstof en geeft u meer geld uit. De meeste bedrijven zeggen om te beginnen met een stroom die overeenkomt met uw ovengrootte en wat u maakt. U kunt de stroom veranderen terwijl u de zuurstofniveaus bekijkt en hoe goed de soldeerverbindingen eruit zien.
Tip: gebruik een stroommeter om de stikstofstroom te controleren. Verander de stroming beetje bij beetje en kijk wat er gebeurt.
Je moet een paar dingen bekijken om je proces stabiel te houden. Zuurstofniveau, stikstofzuiverheid en druk maken alle materie voor goede soldeergewrichten. Zet zuurstofsensoren op belangrijke plekken in uw oven. Deze sensoren tonen u meteen nummers, zodat u snel kunt handelen als er iets verandert. Je moet ook controleren hoe zuiver uw stikstof vaak is. Hoge zuiverheid betekent minder oxidatie en betere soldeergewrichten.
Een eenvoudige checklist helpt u te onthouden wat u moet doen:
Controleer zuurstofsensoren voordat u elke run start.
Schrijf stikstofzuiverheid op op vaste tijden.
Bekijk drukmeters zodat u lekken of druppels niet mist.
Houd een logboek bij van alle metingen voor controles en audits.
| Parameter | Wat te controleren | Hoe vaak |
Zuurstofniveau | ppm in elke zone | Elke partij |
Stikstofzuiverheid | % zuiverheid | Dagelijks |
Druk | psi of bar | Elke verschuiving |
Problemen kunnen nog steeds gebeuren, zelfs als u alles goed doet. Als u meer defecten of saaie soldeergewrichten ziet, controleer dan eerst uw stikstofstroom en zuiverheid. Zoek naar lekken in slangen of fittingen. Zorg ervoor dat uw sensoren werken en de juiste nummers tonen. Als de zuurstof omhoog gaat, zet je de stikstofstroom omhoog of controleer je op open deuren en openingen in de oven.
Hier zijn enkele veel voorkomende problemen en snelle oplossingen:
Hoge oxidatie: zoek naar lekken, zet stikstofstroom op of verander filters.
Onstabiele metingen: sensoren repareren of wijzigen die niet goed werken.
Plotselinge drukval: controleer de voedingsleidingen en tanks op lekken.
OPMERKING: Regelmatige controles doen en snel handelen wanneer alarmen afgaan, helpt u om uw stikstof in Reflow Oven -proces stabiel en veilig te houden.
U kunt beter solderen worden door geavanceerde fluxtechnologie te gebruiken. Moderne fluxen helpen de oxidatie te stoppen tijdens reflow, zelfs zonder stikstof. Deze fluxen hebben speciale chemicaliën die metaal beschermen tegen zuurstof. U zult minder problemen en sterkere soldeergewrichten zien met flux met hoge activiteit.
Sommige fluxen werken goed met loodvrij soldeer. Ze houden soldeerpasta langer werken. Dit helpt je sterke en glanzende gewrichten te maken. Je hoeft ook niet zoveel schoon te maken omdat deze fluxen minder residu achterlaten.
Hier zijn enkele goede dingen over geavanceerde fluxtechnologie:
Lager oxidatierisico: Flux maakt een schild dat zuurstof van het soldeer blokkeert.
Betere bevochtiging: soldeer verspreidt zich soepeler op pads en leads.
Minder residu: u besteedt minder tijd aan het schoonmaken na reflow.
Kostenbesparingen: u hoeft geen stikstof of speciale gasgereedschap te kopen.
Tip: test altijd nieuwe fluxen met uw planken en onderdelen. Sommige fluxen kunnen anders werken met bepaalde metalen of afwerkingen.
U kunt fluxtechnologie zelf of met andere proceswijzigingen gebruiken. Veel bedrijven kiezen op deze manier voor reguliere elektronica of wanneer ze geld moeten besparen.
Je hebt meer keuzes dan alleen stikstof voor het maken van een inerte atmosfeer in je reflowoven. Sommige bedrijven gebruiken andere gassen om de oxidatie te verlagen en beter solderen te krijgen.
Veel voorkomende alternatieven zijn:
Argon: Argon is een inert gas zoals stikstof. Het biedt een sterke bescherming tegen oxidatie. U kunt argon gebruiken voor zeer gevoelige banen of wanneer u zeer puur gas nodig hebt. Argon kost meer dan stikstof, dus het wordt gebruikt voor speciale behoeften.
Gas vormen: dit is een mix van stikstof en waterstof. Het vormen van gas helpt oxiden uit metaal te verwijderen. Je krijgt schonere gewrichten, maar je moet voorzichtig zijn omdat waterstof in brand kan worden gevallen.
Koolstofdioxide (CO₂): sommige processen gebruiken co₂ om een veilige sfeer te maken. Het wordt niet veel gebruikt, maar het kan in sommige speciale gevallen helpen.
| Gastype | Belangrijkste voordeel | Typische use case |
Stikstof | Vermindert oxidatie | Automotive, militair, BGA |
Argon | Hoge zuiverheid, inert | Medical, Aerospace, R&D |
Gas vormen | Vermindert oxiden | Gespecialiseerde, hoge betrouwbaarheid |
Co₂ | Nichetoepassingen | Wat industrieel gebruik |
Opmerking: elk gas heeft zijn eigen veiligheidsregels en kosten. U moet de lokale regels controleren en met uw gasleverancier praten voordat u iets verandert.
U kunt de beste sfeer voor uw proces kiezen door na te denken over uw product, kwaliteit en budget. Soms werkt het gebruik van geavanceerde flux en een ander gas het beste. Test altijd alle wijzigingen zorgvuldig om ervoor te zorgen dat u de gewenste resultaten krijgt.
Wanneer u stikstof gebruikt in Reflow Oven -processen, worden uw soldeerverbindingen sterker en ziet u minder defecten. Maar het kost meer geld en de opstelling is moeilijker. U moet nadenken over wat uw product nodig heeft, uw kwaliteitsregels en hoeveel u kunt uitgeven. Kijk naar uw proces en wat u wilt bereiken voordat u wijzigingen aanbrengt. Als u niet zeker weet wat u moet doen, vraag dan experts in de branche om advies om u te helpen de beste manier voor uw productielijn te kiezen.
Stikstof maakt de lucht in de oven veilig om te solderen. Het houdt zuurstof weg van de soldeerverbindingen. Dit stopt met oxidatie en helpt schonere, sterkere verbindingen op uw printplaten te maken.
Niet elk elektronisch product heeft stikstof nodig. Producten voor auto's, het leger en ziekenhuizen gebruiken het het meest. Regelmatige gadgets zoals telefoons of tv's gebruiken meestal normale lucht in hun ovens.
U controleert stikstofzuiverheid met speciale sensoren in de oven. De meeste ovens hebben alarmen die u waarschuwen als de zuiverheid daalt. U kunt veranderen hoeveel stikstof erin stroomt om het zuurstof laag te houden.
Ja, het gebruik van stikstof betekent dat u minder problemen krijgt, zoals slechte bevochtiging, bruggen of lege plekken. Stikstof helpt soldeer beter te verspreiden en maakt gewrichten zelfs meer. Dit betekent dat meer boards de eerste test doorstaan.
Stikstof is veilig en niet giftig als u het goed gebruikt. U moet het gas veilig opslaan en de kamer uitzenden. Leer uw team altijd hoe u met stikstof op de juiste manier moet omgaan.
Met veel nieuwe ovens kunt u voor elke taak lucht of stikstof kiezen. U kunt kiezen wat het beste werkt voor elke batch die u maakt. Dit helpt u flexibel te blijven in uw fabriek.
Stikstofkosten gebruiken meer omdat u speciale uitrusting en gas nodig hebt. U moet nadenken over deze kosten en de betere kwaliteit die u krijgt. Het maken van veel boards maakt meestal de extra kosten de moeite waard.
U kunt speciale flux of andere gassen zoals argon gebruiken in plaats van stikstof. Sommige mensen gebruiken betere soldeerpasta om te helpen bij het solderen. Test altijd nieuwe manieren om ervoor te zorgen dat uw boards nog aan uw kwaliteitsbehoeften voldoen.
