Hoe u een SMT-lijn kiest voor EMS Factory

Perspectief voor productie met een hoge mix en een laag volume

Waarom SMT-lijnselectie anders is voor EMS-fabrieken met een hoge mix en een laag volume

Het kiezen van een SMT-lijn voor een EMS-fabriek is heel anders dan het kiezen van een lijn voor massaproductie.
Voor productie met een hoge mix en een laag volume ligt de uitdaging niet in snelheid.
De echte uitdaging is controle, herhaalbaarheid en flexibiliteit.

EMS-fabrieken bedienen doorgaans meerdere klanten.
Elke klant heeft verschillende PCB-ontwerpen, componentenmixen en kwaliteitsverwachtingen.
Bestellingen veranderen regelmatig.
De batchgroottes zijn klein.
Er worden vaak nieuwe producten geïntroduceerd.

In deze omgeving is een SMT-lijn niet alleen een productietool.
Het is een dagelijks operationeel systeem dat ingenieurs en operators zonder stress moeten beheren.

Een lijn die er op papier perfect uitziet, kan snel een knelpunt worden als deze niet aansluit bij de manier waarop EMS-fabrieken daadwerkelijk werken.

Stap één: Bevestig of uw EMS-fabriek echt een hoge mix en een laag volume heeft

Voordat u apparatuur selecteert, is de eerste stap het begrijpen van uw eigen productierealiteit.

De meeste EMS-fabrieken vallen in de categorie met een hoge mix en een laag volume als ze aan een aantal van de volgende voorwaarden voldoen:

• Veel actieve SKU's draaien op dezelfde lijn

• Kleine batchgroottes, vaak van tientallen tot enkele duizenden platen

• Regelmatig wisselen van bestelling binnen dezelfde dag of week

• Regelmatige NPI- en prototype-builds

• Klanten uit verschillende industrieën met verschillende kwaliteitsnormen

Als dit uw fabriek beschrijft, moet uw SMT-lijn frequente omschakelingen ondersteunen zonder de stabiliteit te verliezen.

Veel fabrieken maken in dit stadium fouten.
Ze gaan ervan uit dat snellere machines automatisch een hogere efficiëntie betekenen.
In werkelijkheid doet snelheid er veel minder toe dan hoe gemakkelijk de lijn zich aanpast aan veranderingen.

De meest voorkomende fout: het gebruik van SMT-logica voor massaproductie in EMS-fabrieken

Een van de grootste fouten die EMS-fabrieken maken, is het kopiëren van SMT-lijnconfiguraties van massaproductiefabrieken.

Massaproductie richt zich op:

• Maximale UPH

• Lange productieruns

• Stabiele productmix

EMS-productie richt zich op:

• Snelle omschakeling

• Herhaalbaarheid van processen voor veel producten

• Technische efficiëntie

Hogesnelheidsplaatsingsmachines kunnen er aantrekkelijk uitzien.
Maar als elke productverandering een lange insteltijd, complexe feederwijzigingen of diepgaande technische betrokkenheid vereist, daalt de algehele efficiëntie snel.

Hetzelfde geldt voor automatisering.
Overautomatisering kan de flexibiliteit verminderen en de afhankelijkheid van bekwame ingenieurs vergroten.

In EMS-omgevingen presteren eenvoud en consistentie vaak beter dan complexiteit.

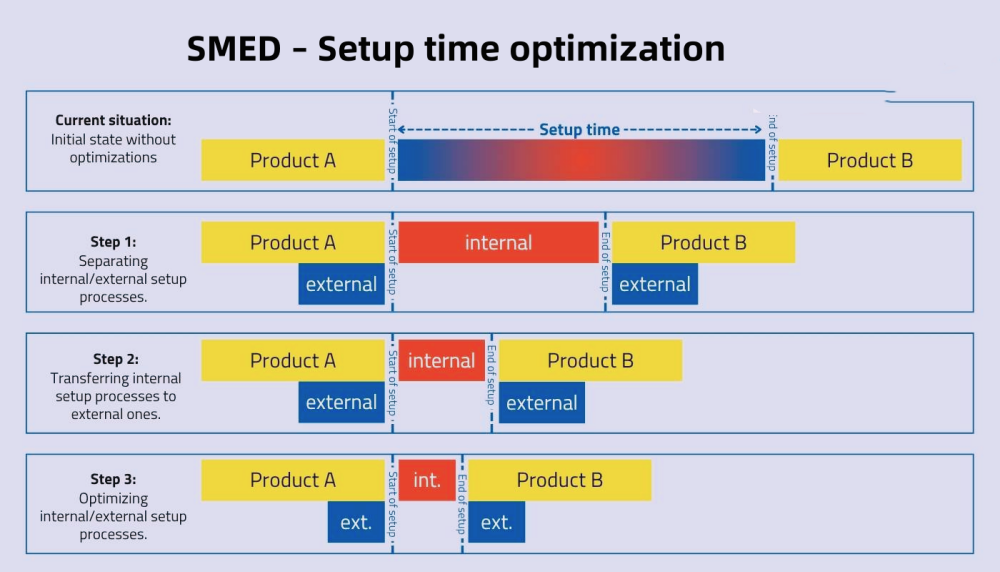

Omschakelingsmogelijkheden: de echte reddingslijn van EMS SMT-lijnen met een hoge mix

Voor EMS-fabrieken bepaalt de omsteltijd meer de productiviteit dan de plaatsingssnelheid.

Dankzij een goed ontworpen SMT-lijn kunnen operators met minimale tussenkomst van product wisselen.
Een slecht ontworpen lijn dwingt ingenieurs de hele dag op de werkvloer te blijven.

De belangrijkste omschakelingsfactoren zijn onder meer:

• Vervanging en verificatie van de feeder

• Programmawisseling en parameteroproep

• Materiaalvoorbereiding en foutpreventie

• Bevestigingssnelheid van het eerste artikel

Vanaf de laatste plank van het vorige product tot de eerste goede plank van het volgende product, elke minuut telt.

Dit is waar stabiele SMT pick-and-place-machines met intuïtieve software en flexibel feederbeheer van cruciaal belang worden.
(内链锚点: SMT pick-and-place-machine )

Het doel is niet een omsteltijd van nul.
Het doel is een voorspelbare en herhaalbare omschakeling.

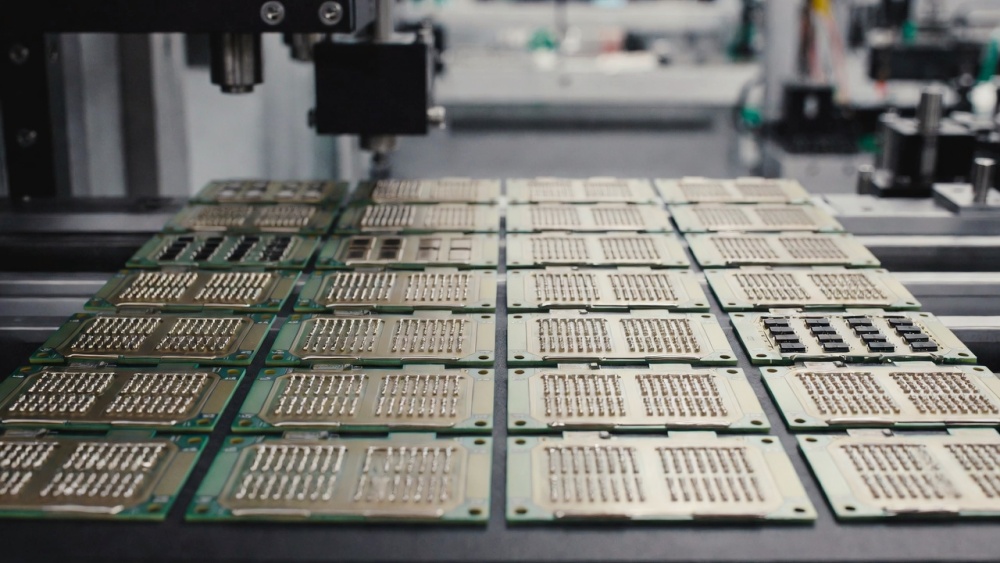

Afdrukken met soldeerpasta: consistentie tussen verschillende producten

In EMS-fabrieken met een hoge mix is ​​het printen van soldeerpasta vaak de eerste bron van variatie.

Verschillende PCB-ontwerpen vereisen verschillende stencillay-outs, padformaten en pastavolumes.
Als de printer voortdurend handmatige aanpassingen vereist, wordt de kwaliteit instabiel.

Een betrouwbare SMT-stencilprinter zou het volgende moeten bieden:

• Stabiele printdrukregeling

• Herhaalbare uitlijningsnauwkeurigheid

• Eenvoudig wisselen van recept

• Consistente reinigingsprestaties

(内链锚点: SMT-stencilprinter )

Printstabiliteit beschermt stroomafwaartse processen.
Wanneer het afdrukken stabiel is, worden plaatsing en reflow veel gemakkelijker te controleren.

Voor EMS-fabrieken is de beste printer niet de snelste.
Het is degene die consistente resultaten produceert voor veel PCB-ontwerpen met minimale aanpassingen.

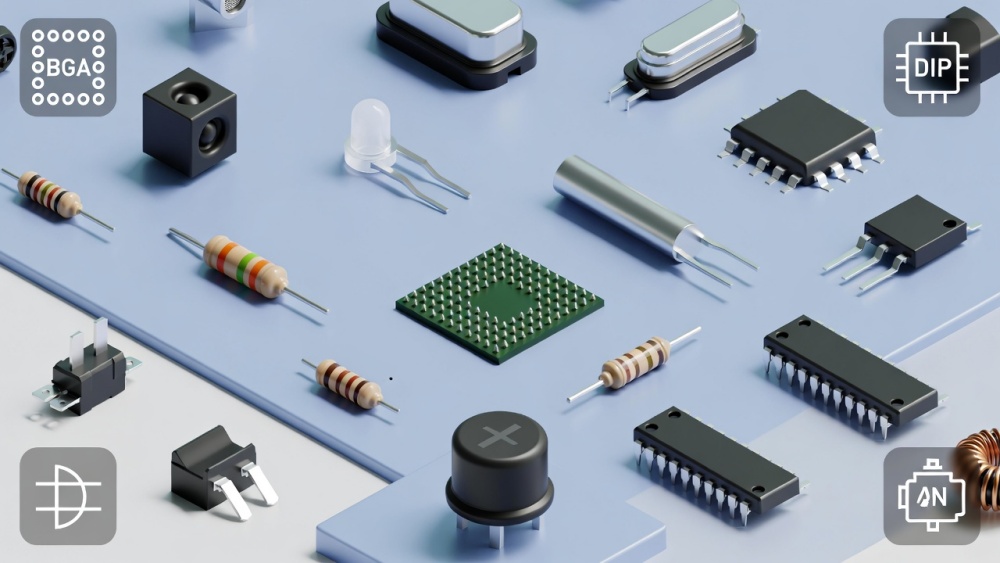

Plaatsingsstabiliteit is belangrijker dan pieksnelheid

Bij de selectie van apparatuur wordt vaak te veel nadruk gelegd op de plaatsingssnelheid.

In werkelijkheid plaatsen EMS-fabrieken een brede mix van componenten:

• IC's met fijne toonhoogte

• BGA's

• QFN's

• Connectoren

• Vreemd gevormde onderdelen

Plaatsingsstabiliteit tussen verschillende componenttypen is veel belangrijker dan de totale snelheid.

Een stabiel plaatsingsplatform vermindert:

• Herwerken

• Valse gebreken

• Technische foutopsporingstijd

Dit is vooral van cruciaal belang wanneer verschillende producten achter elkaar op dezelfde lijn worden gebruikt.

Een flexibele SMT pick-and-place-machine die gemengde componenten soepel verwerkt, levert op de lange termijn een betere efficiëntie op dan een sneller maar minder vergevingsgezind systeem.

(内链锚点: SMT pick-and-place-machine )

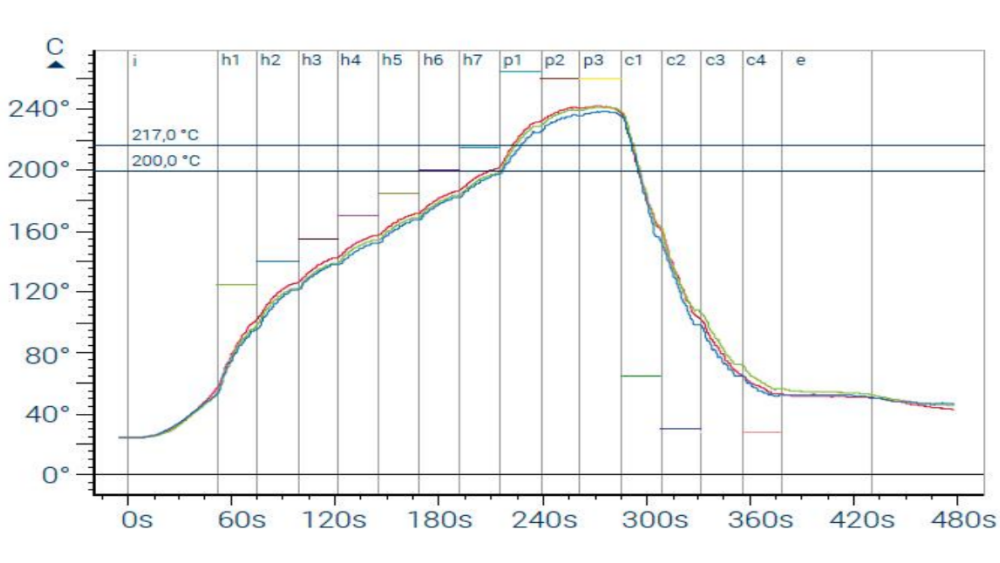

Reflow-solderen: precisie van procesvenster boven temperatuur

High-mix EMS-fabrieken gebruiken veel thermische profielen.
Elke PCB heeft een andere koperdichtheid, componentmassa en thermisch gedrag.

De belangrijkste vereiste is niet extreme temperatuurprecisie.
Het gaat om de breedte van het procesvenster en de herhaalbaarheid van het profiel.

Een stabiele SMT-reflowoven moet het volgende bieden:

• Gelijkmatige verwarming over de gehele transportbreedte

• Stabiele luchtstroom en temperatuurherstel

• Eenvoudige opslag en terugroeping van profielen

• Consistente prestaties na frequente profielwijzigingen

(内链锚点: SMT-reflow-oven )

Wanneer de reflow stabiel is, dalen de defectpercentages op natuurlijke wijze.
Ingenieurs besteden minder tijd aan het opsporen van intermitterende soldeerproblemen.

Inspectie is risicobeheersing, geen luxe

Inspectiesystemen worden in EMS-fabrieken soms als optioneel beschouwd.
In werkelijkheid zijn het instrumenten voor risicobeheersing.

EMS-fabrieken hebben te maken met een hogere kwaliteitsdruk omdat:

• Veel klanten delen dezelfde lijn

• Kwaliteitsnormen variëren

• Verantwoordelijkheidsgrenzen kunnen onduidelijk zijn

Dankzij een effectieve AOI-inspectiemachine kunnen fabrieken problemen vroegtijdig opsporen en problemen snel isoleren.

(内链锚点: AOI-inspectiemachine )

Voor productie met een hoge mix moeten inspectiesystemen het volgende ondersteunen:

• Eenvoudig programma maken

• Snel schakelen tussen producten

• Duidelijke defectclassificatie

• Gegevenstracking voor traceerbaarheid

Inspectie gaat niet over het opsporen van elk defect.
Het gaat erom te voorkomen dat kleine problemen claims van klanten worden.

Traceerbaarheid bouwt het vertrouwen van de klant op

Traceerbaarheid is vooral belangrijk voor EMS-fabrieken die klanten in de industrie, de automobielsector of vermogenselektronica bedienen.

In staat zijn om te volgen:

• Productieparameters

• Inspectieresultaten

• Veranderingen verwerken

helpt fabrieken snel te reageren als zich problemen voordoen.

Traceerbaarheid schept ook vertrouwen bij klanten.
Het getuigt van controle, professionaliteit en verantwoordelijkheid.

Inspectie- en traceerbaarheidssystemen moeten soepel in de dagelijkse werkzaamheden worden geïntegreerd en mogen de complexiteit niet vergroten.

Techniekvriendelijk SMT-lijnontwerp

Ingenieurs zijn de meest waardevolle hulpbron in EMS-fabrieken.

Een slecht ontworpen SMT-lijn kost elke dag engineeringtijd.
Een goede lijn beschermt ingenieurs en stelt hen in staat zich te concentreren op verbetering in plaats van op brandbestrijding.

Techniekvriendelijk ontwerp omvat:

• Duidelijke machine-interfaces

• Logische parameterstructuur

• Gemakkelijk back-uppen en herstellen

• Minder handmatige aanpassingen

Dit geldt voor de hele lijn:

• SMT-stencilprinter

• SMT pick-and-place-machine

• SMT-reflow-oven

• AOI inspectiemachine

Wanneer nieuwe operators snel kunnen worden opgeleid zonder dat dit ten koste gaat van de opbrengst, ondersteunt de lijn de EMS-groei echt.

Schaalbaarheid zonder lock-in

De meeste EMS-fabrieken beginnen klein.
Maar ze willen niet eeuwig klein blijven.

Een goede SMT-lijn moet het volgende mogelijk maken:

• Plaatsingscapaciteit toevoegen

• Uitbreiding van de inspectiedekking

• Stap voor stap de automatisering verhogen

zonder de hele lijn te vervangen.

Modulair ontwerp en open integratie zijn hierbij van cruciaal belang.
De lijn moet meegroeien met het bedrijf, en niet beperken.

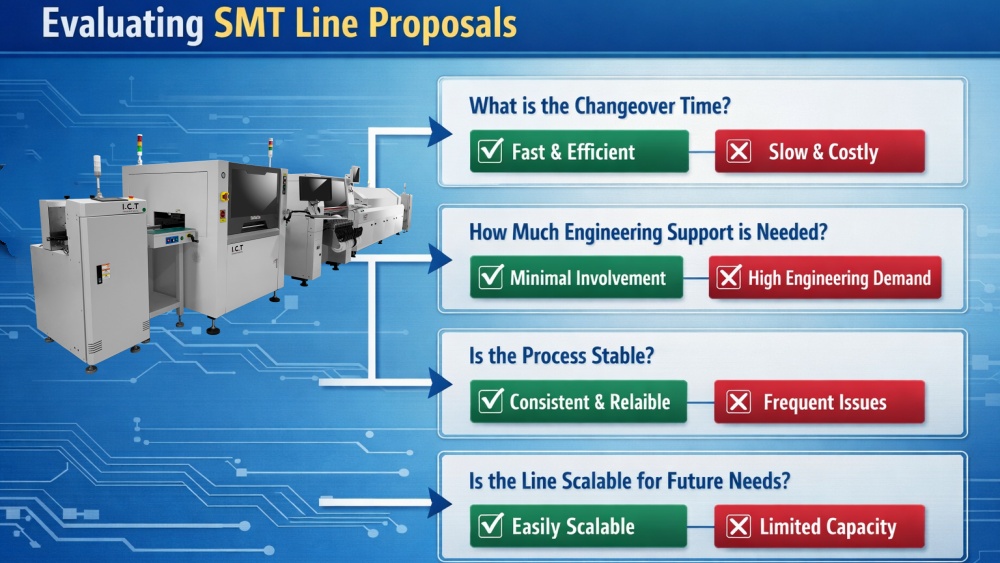

Hoe EMS-fabrieken SMT-lijnvoorstellen moeten evalueren

Bij het beoordelen van SMT-voorstellen moeten EMS-fabrieken zich concentreren op vragen als:

• Hoe lang duurt een volledige productwisseling in de praktijk?

• Hoeveel engineeringbetrokkenheid is er nodig per omschakeling?

• Hoe stabiel is het proces voor verschillende producten?

• Hoe gemakkelijk is het later op te schalen?

Richt u niet alleen op snelheid, merknaam of initiële kosten.

De juiste SMT-lijn vermindert de dagelijkse stress.
Dat is het echte rendement op de investering.

Laatste gedachten: kies een SMT-lijn die past bij de manier waarop EMS-fabrieken feitelijk werken

Voor EMS-fabrieken met een hoge mix en een laag volume is de beste SMT-lijn niet de snelste of de meest complexe.

Het is de lijn die:

• Kan frequente wisselingen probleemloos verwerken

• Levert stabiele kwaliteit voor veel producten

• Beschermt technische hulpbronnen

• Ondersteunt toekomstige groei

Het kiezen van de juiste SMT-lijn gaat niet over het kopen van machines.
Het gaat om het bouwen van een productiesysteem dat past bij uw operationele realiteit.

Wanneer de SMT-lijn met uw fabriek samenwerkt in plaats van ertegen, wordt alles eenvoudiger.
