YSM40R
I.C.T
| Hoeveelheid: | |
|---|---|

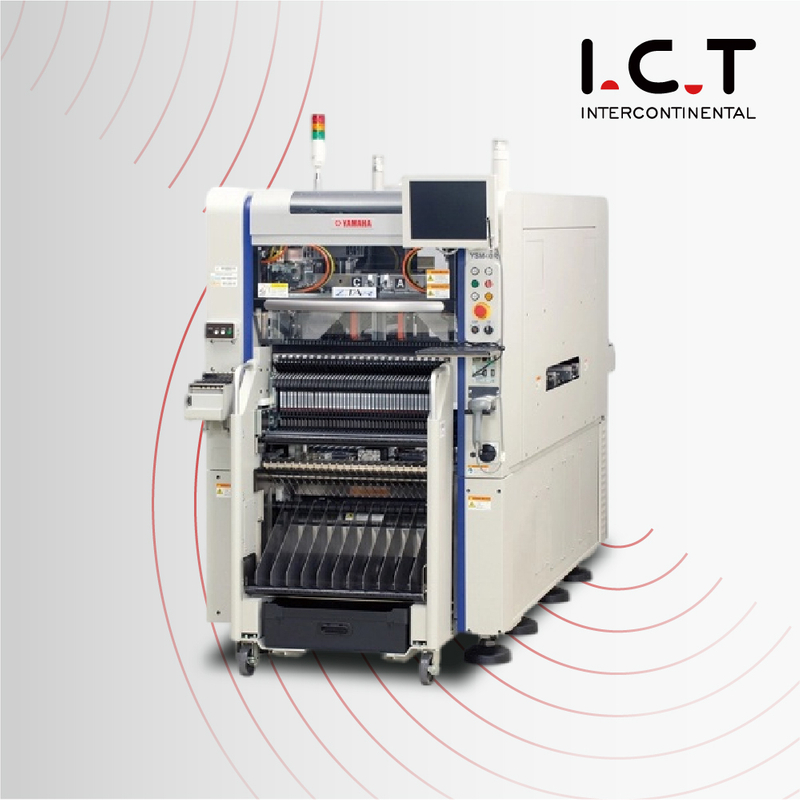

Yamaha pick-and-place-machine
Geavanceerde chipmontageer
Snelle en flexibele pick-and-place-machine
Multifunctionele SMT-plaatsing
Snelle flexibele pick & place machine
| Model | 4-balken, 4-koppen Spec.(YSM40R-4) | 2-straals, 2-koppige specificaties.(YSM40R-2) |
| Toepasselijke printplaat | L700×B460mm tot L50×B50mm | |
| Snelheid | 200.000 CPH (bij gebruik van RS-kop) | 58.000CPH (bij gebruik van MU-kop) |
| Toepasselijke componenten | 0201* tot □6,5 mm (hoogte 2,0 mm of minder) *optie 03015 tot 45×60m (hoogte 15 mm of minder) | 0402 tot 45×100 mm (hoogte 15 mm of minder) 0603 tot 45×100 mm (hoogte 25,5 mm of minder) |
| Nauwkeurigheid van montage | +/-35μm (25μm) Cpk ≧1,0 (3σ) | +/-40μm (30μm) Cpk ≧1,0 (3σ) |
| Aantal componenttypen * Tape-conversie van 8 mm breed | Max.80 feeders met RS-koppen Max.88 feeders met MU-koppen Max.84 feeders met RS x 2 + MU x 2 koppen | 92 feeders met MU- of FL-koppen |
| Stroomvoorziening | 3-fase AC 200/208/220/240/380/400/416V +/-10% | |
| Bron van luchttoevoer | 0,45 MPa of meer, in schone, droge toestand | |
| Externe dimensie | L1.000×B2.100×H1.550mm | |
| Gewicht | Ongeveer.2.100 kg | |
* Specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.
