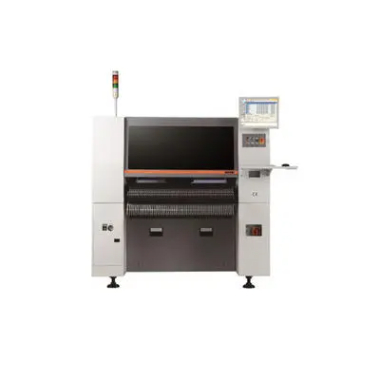

Het werkproces van Samsung Pick & Place Machine moet worden uitgevoerd in overeenstemming met de specificaties. Laten we het vervolgens hebben over het specifieke werkingsproces van Samsung Pick & Place Machine en wat zijn de specificaties.
Dit is de inhoudslijst:
l Wat is het voorbereidingsproces van Samsung Pick & Place Machine?
l Hoe kies ik het plaatsingsprogramma van Samsung Pick & Place Machine?
L Wat zijn de vereisten voor kwaliteitstoezicht van Samsung Pick & Place Machine?
De technicus neemt de bovenste pincode van de Samsung Pick & Place Machine die is gemaakt en plaatst deze in de overeenkomstige positie in de machine en wacht tot de PCB -kaart volledig is geplaatst
Plaats vervolgens de bovenste pin in de bovenste pin -positie gemarkeerd door de witte verfpen en controleer of er een opening is tussen de bovenste pin en de PCB -kaart en start vervolgens de productie nadat de cheque OK is.
Controleer de luchtdruk van de Samsung Pick & Place -machine: controleer of de luchttoevoer normaal is voordat u wordt gemonteerd. Als de luchtdruk abnormaal is, moet deze in de tijd worden opgelost en kan deze niet worden ingeschakeld.
Power On: Draai de hoofdschakelaarschakelaar om de hoofdvermogen van de machine in te schakelen en de standby -eenheid begint normaal.
Start het Samsung Pick & Place Machine -programma: Open het Mark5 -programma op het bureaublad en voer de Samsung Pick & Place Machine Working Interface in.
l Opwarming: selecteer 'opwarming ' in de '-toepassing ' van het hoofdmenu. Over het algemeen is de opwarmtijd van Samsung Pick & Place Machine 10 minuten. Nadat de opwarming is voltooid, kan de Samsung Pick & Place-machine worden gepatcht.
Selecteer de optie Bestand openen onder 'Bestand ', zoek het bestand dat overeenkomt met de PCB -kaart en open deze.
Ga naar 'PCB bewerken ' modus, selecteer 'Step ', verplaats de vliegende camera naar een willekeurige patchcomponent
Let op of er enige afwijking is tussen de componentcoördinaten en de componentcoördinaten op het programma. Als er een afwijking is, pas dan het Samsung Pick & Place Machine -programma aan. Als er geen afwijking is, kunt u de modus 'productie ' invoeren.
Na het invoeren van de Samsung Pick & Place Machine Production-modus, klikt u op 'Finish '- 'PCB Download ', klikt u op 'Start ' wanneer u klaar bent en drukt vervolgens op de groene startknop op de romp, de machine voert automatisch een normale plaatsing uit.
Het eerste stuk gepost door Samsung Pick & Place Machine moet worden gecontroleerd door kwaliteitscontrole -inspecties. Na te hebben bevestigd dat het bord geen defecten heeft, zoals ontbrekende onderdelen, ontbrekende onderdelen, verkeerde onderdelen en offset, kan het in massa worden geproduceerd. Het is noodzakelijk om de machine op tijd aan te passen als er een fout in het eerste stuk is en het verkeerde stuk handmatig corrigeren. Pas vervolgens de componentpositie van de SMT -plaatsingsmachine aan in de beste status voor reproductie.
Wanneer een alarm optreedt tijdens het Samsung Pick & Place Machine -plaatsingsproces, moet de operator de fout op tijd controleren en op tijd oplossen. Wanneer u de Samsung Pick & Place -machine wijzigt, moet u ervoor zorgen dat u het verkeerde materiaal niet laadt.
Nadat de plaatsing van Samsung Pick & Place Machine is voltooid, verlaat u het programma en schakelt u de plaatsingsmachine uit. De feeder die moet worden gedemonteerd, wordt op het speciale feederrek geplaatst.
Ten slotte, doe goed werk van het reinigen van de Samsung Pick & Place -machine . bij het produceren van een φ5 enkele en dubbele kleur 64 × 32 PCB -bord, omdat het bord relatief groot is, is het noodzakelijk om een vingerhoed aan de onderkant van het PCB -bord te installeren om te voorkomen dat de PCB -kaart door zwaartekracht zinkt.
