Semi-Auto SMT-productielijn, , ook wel oppervlakte-assemblagetechnologie genoemd, is een nieuwe generatie elektronische assemblagetechnologie ontwikkeld uit hybride geïntegreerde circuittechnologie. Het wordt gekenmerkt door het gebruik van componentoppervlakte -technologie en reflow -soldeertechnologie. Het is een nieuwe generatie geworden in de productie van elektronische product.
Dit is de inhoudslijst:
l Wat zijn de voorbereidingsvoorwaarden voor de productie voor de productielijn van de semi-automatische SMT?
l Welke gegevens zijn vereist voor het productieproces van de Semi-Auto SMT-productielijn?
l Wat zijn de stappen van gegevensbewerking van de Semi-Auto SMT-productielijn?

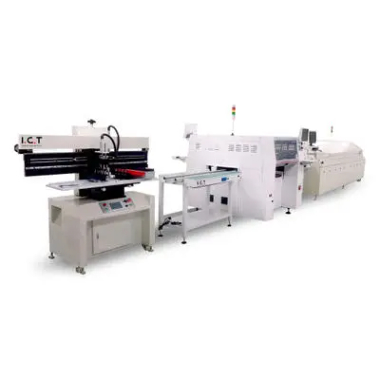

De hoofdapparatuur van de productielijn van de semi-automatische SMT omvat: drukmachine, plaatsingsmachine (elektronische componenten van bovenoppervlak), reflow-solderen, plug-in, golfoven, testverpakking. De brede toepassing van SMT heeft de miniaturisatie en multifunctie van elektronische producten gepromoot en heeft voorwaarden verstrekt voor massaproductie en productie van lage defecten.
De voorbereiding van het productieprogramma van de semi-automatische SMT-productielijn vereist de voorbereiding van de volgende soorten gegevens en de voorbereiding van de semi-automatische SMT-productielijn moet in de volgende volgorde worden uitgevoerd. PWB -bord/schermgegevensinvoer → Conditie Gegevensinvoer input → Gegevensinvoer controleren → Invoer voor het reinigen van gegevens → Aanvullende gegevensinvoer De bovenstaande gegevens moeten voornamelijk worden gecompileerd voor het eerste item (PWB- en schermgegevens), het tweede item (Gegevens afdrukken) en het vierde item (reinigingsgegevens).
L -gegevensinvoer: gebruik de Alt -toets om de menu -selectie te activeren
L PWB/stencilgegevens, een PWB -kaart/schermgegevensinvoerscherm verschijnt op dit moment, de gegevens die in dit scherm moeten worden ingevoerd, zijn:
L PWB ID ---- de codenaam van de momenteel geproduceerde PWB.
L PWB -grootte (x, y), de lengte- en breedteafmetingen van de momenteel geproduceerde PWB.
L -lay -out offset (x, y), de afwijking van de huidige productie PWB (verwijst meestal naar de rechteronderhoek van de PWB).
L dikte, de dikte van het momenteel geproduceerde PWB -bord.
L STENCOL ID ---- De codenaam van het momenteel gebruikte stencil.
L stencilgrootte (x, y), de lengte- en breedteafmetingen van de stencil die momenteel semi-automatische SMT-productielijn gebruiken.
l Printer Layout Standard, selecteer de modus van de afwijkingsstandaard van de huidige semi-automatische SMT-productielijnafdruk.
L Origin Offset (X, Y), de afwijking tussen het PWB -referentiepunt en het schermreferentiepunt.
L PWB Type ----- Selecteer PWB Type in het selectievak.
L BOC Mark1 (X, Y), de afwijking van PWB en Stencil corrigeert de coördinaten van het eerste herkenningspunt.
L BOC Mark2 (X, Y), de afwijking van PWB en Stencil corrigeert de coördinaten van het tweede herkenningspunt.
L De asterisk na SOC Mark1, SOC Mark2, BOC Mark1, BOC Mark2 geeft de identificatie -informatie van het identificatiepunt aan.
