Vraagt u zich af waarom uw SMT -opbrengst laag is en hoe u herwerken kunt verminderen? Je bent niet de enige. Veel fabrikanten staan voor uitdagingen bij het bereiken van hoge opbrengstpercentages als gevolg van veel voorkomende defecten zoals het overbruggen van soldeer, grafstonering en onvoldoende soldeer. In deze blog zullen we de grondoorzaken van deze problemen verkennen en praktische tips bieden om uw SMT -proces te verbeteren. Of je nu een doorgewinterde professional bent of nieuw in het veld bent, ga met ons mee terwijl we duiken in oplossingen die je kunnen helpen de opbrengst te verhogen en herwerken te minimaliseren.
Weten hoe SMT -opbrengst en herwerktarieven werken, helpt teams om de kosten te verlagen en de outputstabiliteit te verbeteren.
SMT -opbrengst, vaak First Pass -opbrengst (FPY) genoemd, toont het percentage van planken dat de eerste keer doorgeven. Het meet hoeveel assemblages vooruit gaan zonder herwerken. Hoge FPY geeft een stabiel, gecontroleerd proces aan. Lage FPY -signalen terugkerende problemen bij het afdrukken, plaatsing of reflow van soldeerpasta.
Bindt u nauw aan bij herwerk, schroot en productiedoorvoer. Een lage opbrengst verhoogt het herwerk, dat arbeid en materialen verbruikt. Hoge herwerksnelheden langzaam productie, waardoor knelpunten ontstaan die de doorvoer en de fabrieksefficiëntie verminderen. Overmatige defecten kunnen leiden tot schroot als herwerken faalt, waardoor de afvalkosten worden verhoogd.
Lage opbrengst verhoogt de arbeid voor herwerken en aanvullende inspecties. Elke herwerkingscyclus betekent dat operators tijd besteden aan het repareren van boards in plaats van nieuwe te produceren. Het verhoogt de inspectie nodig om gerepareerde eenheden te verifiëren, wat bijdraagt aan arbeidsuren. Materiaalafval stijgt wanneer boards vervangende onderdelen, soldeer of flux nodig hebben tijdens herwerken. Frequent herwerk kan PCB's beschadigen, ze in schroot veranderen, wat leidt tot verspilde componenten en verwerkingstijd.
Lage opbrengst heeft ook invloed op doorlooptijden en de levering van klanten. De productie vertraagt naarmate lijnen omgaan met herwerken, het uitstellen van de uitgang. Klanten die op levering wachten, kunnen worden geconfronteerd met langere doorlooptijden, waardoor verloren bestellingen riskeren en de reputatie van de fabriek schaden.
| Factoreffect | van |
|---|---|
| Werk | Verhoogd herwerk en inspecties |
| Materiaal | Meer schroot, hoger materiaalverspilling |
| Doorlooptijd | Langere levertijden aan klanten |
Problemen met soldeerpasta zijn een veel voorkomende oorzaak van lage opbrengst in SMT. Onvoldoende soldeer kan leiden tot slechte verbindingen. Bruggen van soldeer gebeurt wanneer soldeer tussen dicht bij elkaar geplaatste pads stroomt. Solderballing is wanneer kleine ballen soldeer vormen op de PCB. Deze defecten zijn vaak het gevolg van onjuist stencilontwerp, met behulp van het verkeerde pasta -type of onjuiste afdrukparameters.
De nauwkeurigheid van componenten is cruciaal. Verkeerde uitlijning treedt op wanneer componenten niet correct op pads worden geplaatst. Tombstoning gebeurt wanneer het ene uiteinde van een component de kussen van het kussen opheft. Schroef is wanneer componenten niet goed worden uitgelijnd. Deze problemen zijn vaak te wijten aan pick-and-place machine-nauwkeurigheid of variaties in componentenverpakkingen.
Reflow Soldering Defecten Impactopbrengst. Koude soldeerverbindingen gebeuren wanneer het soldeer niet volledig smelt. Voids zijn lege ruimtes in het soldeergewricht. Head-in-pillow (heup) defecten treden op wanneer het soldeer de component niet volledig nat maakt. Deze problemen worden meestal veroorzaakt door onjuiste reflowprofielen, PCB -warpage of componentoxidatie.
Slechte PCB- en componentkwaliteit kan de opbrengst verlagen. Warped PCB's maken het moeilijk om goede soldeerverbindingen te vormen. Componentoxidatie of verontreiniging kan goed solderen voorkomen. Vochtgevoelige apparaten (MSD's) kunnen ook de kwaliteit van het soldeer beïnvloeden als ze niet correct worden behandeld.
Inspectie en testen kunnen invloed hebben op de opbrengst. Valse positieven in geautomatiseerde optische inspectie (AOI) kunnen leiden tot onnodig herwerk. Niet -gedetecteerde defecten kunnen fouten in het veld veroorzaken. Nauwkeurige inspectie en testen zijn de sleutel tot het verminderen van herwerken en het verbeteren van de opbrengst.
Materiaalkwaliteit is een sleutelfactor bij SMT -opbrengst. PCB -oppervlakteafwerking beïnvloedt soldeerbaarheid. Slechte opslagomstandigheden kunnen materialen afbreken. Componentkwaliteit is ook belangrijk. Componenten van lage kwaliteit hebben meer kans om gebreken te veroorzaken. Gesoxideerde componenten mogen bijvoorbeeld niet goed solderen. Vochtgevoelige apparaten (MSDS) vereisen gecontroleerde opslag om kromtrekken te voorkomen. Het inspecteren van inkomende materialen op defecten kan problemen vroeg vangen, waardoor het risico op defecten tijdens de productie wordt verminderd.
Procesinstellingen impact opbrengst. Afdrukparameters moeten nauwkeurig zijn. Plaatsingssnelheid beïnvloedt de nauwkeurigheid van de componenten. Reflowprofielinstellingen bepalen de kwaliteit van de soldeergewricht. Onjuiste instellingen kunnen leiden tot defecten zoals koude soldeerverbindingen of overbruggen van het soldeer. Een te snel een plaatsingssnelheid kan bijvoorbeeld een verkeerde uitlijning veroorzaken, terwijl een onjuist reflowprofiel kan leiden tot onvoldoende soldeer. Het verfijnen van deze parameters op basis van de specifieke vereisten van de PCB en componenten kunnen de opbrengst aanzienlijk verbeteren.
Problemen met apparatuur kunnen de opbrengst verlagen. Kalibratie zorgt ervoor dat machines correct werken. Regelmatig onderhoud voorkomt storingen. Mislukte of versleten apparatuur kan defecten veroorzaken. Een onjuist gekalibreerde pick-and-place-machine kan componenten misplaatsen. Het regelmatig controleren en aanpassen van apparatuur zorgt voor consistente prestaties. Het gebruik van geavanceerde tools zoals SOPI -systemen (SPI) -systemen kan in het begin van het proces helpen om problemen te vangen, waardoor de kans op het bereiken van latere fasen wordt verminderd.
Menselijke fout is een andere factor. Operators kunnen tijdens het hanteren fouten maken. Herwerk kan nieuwe defecten introduceren. Juiste training en duidelijke procedures verminderen fouten. Het hanteren van componenten met zorg bijvoorbeeld voorkomt schade. Duidelijke richtlijnen voor herwerkprocedures kunnen de introductie van nieuwe defecten minimaliseren. Het implementeren van foutenbestendige technieken, zoals het gebruik van migs of armaturen, kunnen ook helpen bij het verminderen van fouten van operators.
Door deze hoofdoorzaken aan te pakken, kunnen fabrikanten de SMT -opbrengst verbeteren en herwerken verminderen. Elke factor speelt een cruciale rol bij het waarborgen van hoogwaardige productie, van materiaalbehandeling tot procesoptimalisatie en onderhoud van apparatuur.
Om de SMT -opbrengst te verhogen, begin je met het afdrukken van soldeerpasta. Het kiezen van de rechter stencildikte en diafragma -ontwerp is cruciaal voor precieze soldeerafzetting. Een dikker stencil kan bijvoorbeeld nodig zijn voor grotere componenten, terwijl een dunnere onderdelen beter werkt voor fijne onderdelen. Het regelen van de viscositeit van de pasta zorgt voor een consistente stroom, en de juiste opslagomstandigheden voorkomen dat pasta uitdrogen of vervuild raken. Het gebruik van soldeerpasta -inspecties (SPI) kan vroegtijdig defecten vangen, waardoor tijd wordt bespaard en herwerken wordt verkleind. SPI-systemen bieden realtime feedback, zodat u het afdrukproces meteen kunt aanpassen.
De nauwkeurigheid van de plaatsing van componenten is de sleutel tot het verminderen van defecten. Kalibreer regelmatig pick-and-place machines om ervoor te zorgen dat ze binnen tolerantie werken. Gebruik visie -uitlijningssystemen om misplacement te minimaliseren, vooral voor kleine of complexe componenten. Werken nauw samen met leveranciers om de kwaliteit van componenten te beheren, zorgt ervoor dat onderdelen goed op de PCB passen. Componenten met consistente dimensies en hoogwaardige verpakkingen zijn bijvoorbeeld minder snel om tijdens de plaatsing te verschuiven.
Reflowprofielen hebben zorgvuldige aanpassing nodig om consistent solderen te garanderen. Stel profielen in op basis van het Solder Paste -type en componentdichtheid. Een pasta met een hoger smeltpunt kan bijvoorbeeld een ander profiel vereisen dan één met een lager smeltpunt. Controleer de ovenzones en transportbeurt nauwlettend om zelfs maar verwarming over de PCB te garanderen. Het gebruik van thermokoppels voor realtime thermische profilering tijdens de productie helpt bij het identificeren en corrigeren van warme of koude vlekken in de oven, waardoor consistent solderen worden gezorgd.
Inspectiestrategieën moeten de gevoeligheid en nauwkeurigheid in evenwicht brengen om valse positieven te verminderen en echte defecten te vangen. Pas de instellingen van geautomatiseerde optische inspectie (AOI) aan om valse positieven te verminderen, wat kan leiden tot onnodig herwerk. Gebruik röntgeninspectie voor complexe componenten zoals BGA's en QFN's, waar verborgen soldeergewrichten gebruikelijk zijn. Regelmatige onderhoud van apparatuur houdt inspectietools nauwkeurig en betrouwbaar, zodat defecten vroeg en consistent worden gevangen.
Materiaalbehandeling en -opslag beïnvloeden de opbrengst aanzienlijk. Bewaar vochtgevoelige apparaten (MSD's) in gecontroleerde omgevingen om schade door vochtigheid te voorkomen. Inspecteer inkomende PCB's en componenten op oxidatie of warpage, die de soldeerbaarheid en de plaatsing van componenten kunnen beïnvloeden. Juiste opslag en inspectie zorgen ervoor dat materialen klaar zijn voor productie, waardoor defecten en herwerken worden verminderd. Bijvoorbeeld, het opslaan van PCB's in een droge, koele omgeving voorkomt kromappage, terwijl het inspecteren van componenten bij aankomst vroeg kan vangen.
Door zich op deze gebieden te concentreren, kunt u het SMT -herwerk aanzienlijk verminderen en de totale opbrengst verbeteren. Elke stap, van het optimaliseren van het afdrukken van soldeerpasta tot het implementeren van effectieve inspectiestrategieën, speelt een cruciale rol bij het waarborgen van hoogwaardige productie.
| actie met een lage | opbrengstcategorie |
|---|---|
| Optimaliseer het afdrukken van soldeerpasta | Kies de juiste stencildikte - Gebruik SPI voor vroege defectdetectie |
| De nauwkeurigheid van de plaatsing van componenten verbeteren | Regelmatig kalibreren machines - Gebruik visie -uitlijningssystemen |
| Verfijnde reflowprofielen | Stel profielen in op basis van plaktype - Monitor ovenzones |
| Implementeer effectieve inspectiestrategieën | Pas AOI -gevoeligheid aan - Gebruik röntgenfoto voor complexe componenten |
| Materiaal- en opslagbedieningen | Bewaar MSD's correct - Inspecteer inkomende materialen |
Statistische procescontrole (SPC) is een krachtig hulpmiddel voor het handhaven van SMT -processtabiliteit. Door continu belangrijke statistieken te bewaken, zoals het volume van de soldeerpasta, stenciluitlijning en nauwkeurigheid van componenten, helpt SPC variaties vroeg te identificeren. Met het instellen van besturingslimieten kunt u afwijkingen detecteren voordat ze leiden tot defecten. SPC -grafieken bieden visuele inzichten in procestrends, waardoor proactieve aanpassingen mogelijk worden om uw productielijn soepel en consistent te laten werken.
Opbrengst trendanalyse is essentieel voor het identificeren van terugkerende defectpatronen. Door de opbrengst in de loop van de tijd te volgen, kunt u ontdekken of defecten toenemen of afnemen. Deze analyse helpt bij het vaststellen van de meest voorkomende problemen, waardoor u uw verbeteringsinspanningen kunt concentreren waar ze het meest nodig zijn. Als u bijvoorbeeld een consistente stijging van het overbruggen van soldeers opmerkt, kunt u het stencilontwerp of het afdrukparameters van de soldeerpasta onderzoeken om de oorzaak van het hoofd te behandelen.
Productie-uitvoeringssystemen (MES) bieden realtime tracking van defecten- en herwerkingsgegevens. Deze systemen veroveren informatie zoals het gebeurt op de productielijn, waardoor snelle antwoorden op opkomende problemen mogelijk zijn. MES kan integreren met andere tools zoals SPC om een uitgebreid beeld van uw productieproces te bieden. Met realtime gegevens kunt u weloverwogen beslissingen nemen, workflows optimaliseren en downtime verminderen. Door gebruik te maken van MES, kunt u de algehele productie -efficiëntie en opbrengst verbeteren.
Een toonaangevende fabrikant van elektronica worstelde met tombstoneringsproblemen, waarbij componenten de kussens ophief tijdens het uitkruiden dat het solderen. Dit defect was vooral gangbaar in kleine, passieve componenten. Het team besloot het reflowprofiel te onderzoeken en de temperatuurhellingssnelheden en piektemperaturen aan te passen. Door deze parameters te verfijnen, konden ze Tombstoning met 80%verminderen. Dit verbeterde niet alleen de opbrengst, maar verbeterde ook de betrouwbaarheid van het eindproduct. Het succes werd toegeschreven aan een betere thermische regeling, waardoor zelfs verwarming over de PCB zorgde.
Een andere fabrikant werd geconfronteerd met aanhoudende problemen met het overbruggen van soldeer, vooral in dichtbevolkte PCB's. Het team realiseerde zich dat hun stencilontwerp niet optimaal was voor de release van de soldeerpasta. Ze hebben de stencil -diafragma -maten en vormen herzien, waardoor een betere afstemming met de PCB -pads zorgde. Deze eenvoudige verandering leidde tot een vermindering van 75% in het overbruggen van soldeers. Het verbeterde stencilontwerp zorgde voor meer precieze depositie van soldeerpasta, waardoor het risico op het overbruggen van soldeers wordt geminimaliseerd en de herwerken aanzienlijk wordt verminderd.
Een derde voorbeeld betreft een fabriek die worstelde met onvoldoende soldeerincidenten, wat leidt tot slechte elektrische verbindingen. Het team implementeerde Solder Paste Inspection (SPI) -systemen om het afdrukproces van de soldeerpasta te controleren. Door SPI -gegevens te analyseren, identificeerden ze inconsistenties in de afdrukparameters, zoals stenciluitlijning en plakviscositeit. Het aanpassen van deze parameters op basis van SPI -feedback verminderde onvoldoende soldeerdefecten met 90%. De fabriek heeft ook regelmatige onderhoudscontroles voor de afdrukapparatuur geïntroduceerd, waardoor het procesconsistentie verder wordt verbeterd.
Deze casestudies illustreren hoe gerichte interventies de SMT -opbrengst aanzienlijk kunnen verbeteren. Of het nu gaat om het optimaliseren van reflowprofielen, het verbeteren van stencilontwerpen of het benutten van SPI -gegevens, deze strategieën kunnen een aanzienlijk verschil maken bij het verminderen van defecten en herwerken. Door zich op deze gebieden te concentreren, kunnen fabrikanten hogere opbrengsten en betrouwbaardere producten behalen.
Goede SMT -opbrengstdoelen variëren. Hoge mixproductie streeft naar een opbrengst van 95% als gevolg van frequente instellingswijzigingen. Productie van hoge volume richt op 98% of hoger omdat processen stabieler zijn. Realistische doelen stellen helpt de verwachtingen te beheren en zich te concentreren op continue verbetering.
Controleer regelmatig reflowprofielen. Dagelijkse controles zijn ideaal voor productie met een groot volume om problemen vroegtijdig te krijgen. Controleer profielen bij de productie van hoge mix bij elke opstellingsverandering. Consistente monitoring zorgt voor optimaal solderen en vermindert defecten.
AOI helpt maar vermindert niet altijd herwerken. Het hangt af van kalibratie en instellingen. Overgevoelige AOI kan valse defecten markeren, waardoor herwerken worden vergroot. Goed afgestemde AOI vermindert valse positieven en vangt echte problemen, waardoor de opbrengst wordt verbeterd.
Tombstoning in 0402 componenten is gebruikelijk. Pas reflowprofielen aan om zelfs verwarming te garanderen. Gebruik flux met hoge oppervlaktespanning om componenten omlaag te houden. Het juiste stencil -ontwerp helpt ook. Het verfijnen van deze factoren vermindert de grafstoning en verbetert de opbrengst.
Het begrijpen en verbeteren van de SMT -opbrengst is cruciaal voor het verlagen van de kosten en het verhogen van de efficiëntie. Van het optimaliseren van het afdrukken van soldeerpasta tot het verfijnen van reflowprofielen, elke stap speelt een cruciale rol bij het minimaliseren van herwerken en het maximaliseren van de output.

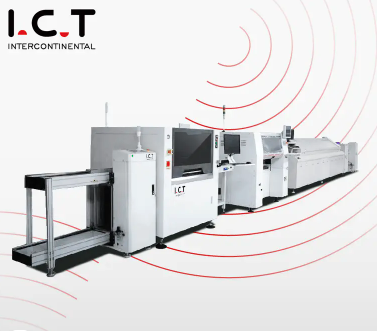

Door gebruik te maken van de juiste tools, gegevensanalyse en deskundige begeleiding van bedrijven als Dongguan I.C.T Technology Co., Ltd. , kunt u de grondoorzaken van lage opbrengst identificeren en aanpakken. Of u nu te maken hebt met materiële problemen, procesparameters of kalibratie van apparatuur, het volgen van een proactieve aanpak zal leiden tot aanzienlijke verbeteringen in uw SMT -productie.
