ICT HNOUL-L | ng/ok SMT-losser
I.C.T

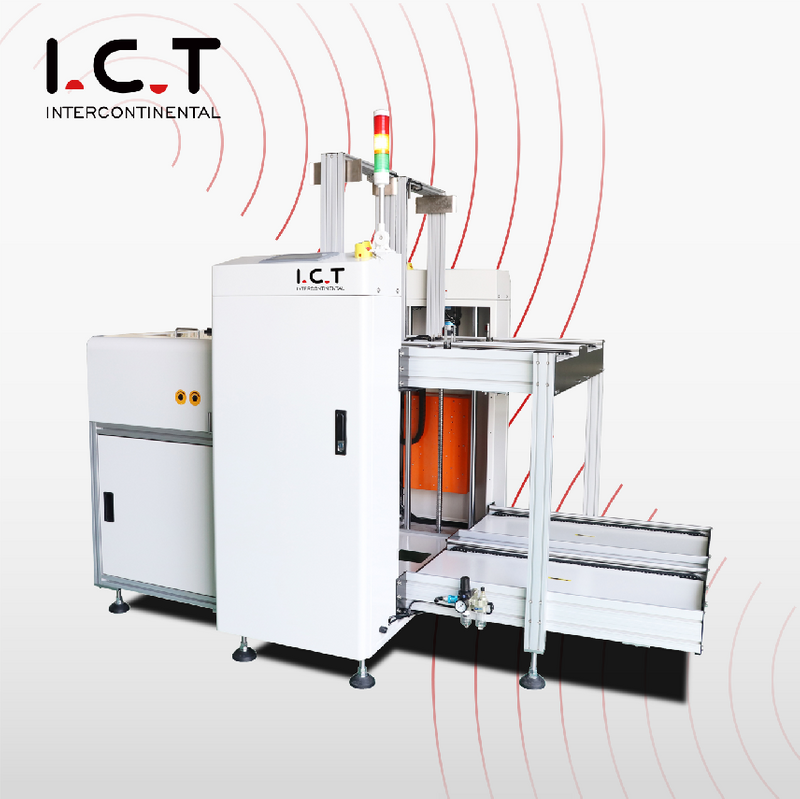

ng/ok SMT unloader
| Hoeveelheid: | |
|---|---|
| SMT NG/OK-machine voor het lossen van tijdschriften
De SMT NG/OK Magazine Unloading Machine is ontworpen voor het geautomatiseerd lossen van NG- en OK-PCB's in uw SMT-productielijn. Uitgerust met instelbare instellingen voor breedte en pitch, kan het verschillende PCB-formaten aan, waardoor flexibiliteit voor verschillende productiebehoeften wordt gegarandeerd. De SMEMA-compatibiliteit maakt eenvoudige integratie met andere apparatuur mogelijk, terwijl de duurzame constructie een stabiele en onderhoudsarme werking garandeert. Bovendien is de machine compatibel met AOI-inspectiesystemen, waardoor deze een essentieel onderdeel is van uw geautomatiseerde productieproces.
| Gedetailleerde productkenmerken
A. Efficiënte scheiding van NG- en OK-PCB's
Deze machine is speciaal ontworpen om NG (No Good) en OK (Good) PCB's te verwerken en deze na inspectie of solderen efficiënt te scheiden. Door ervoor te zorgen dat alleen kwaliteitsplaten op de productielijn terechtkomen, wordt de productkwaliteit verbeterd en wordt het risico op defecten bij de eindmontage verminderd. Het scheidingsproces is snel en betrouwbaar, waardoor handmatige tussenkomst tot een minimum wordt beperkt en een continue werking wordt gegarandeerd.
B. Instelbare instellingen voor verschillende PCB-formaten
Met instelbare breedte- en pitch-regelaars is de SMT NG/OK-magazijnontlaadmachine geschikt voor een breed scala aan PCB-formaten. Of u nu met kleinere of grotere printplaten werkt, de instellingen van de machine kunnen eenvoudig worden aangepast om een soepele verwerking van alle soorten PCB's te garanderen. Dankzij deze flexibiliteit kan de machine zich aanpassen aan wisselende productie-eisen zonder dat daarvoor extra apparatuur of aanpassingen nodig zijn.
C. SMEMA-compatibiliteit voor naadloze integratie
De ontlader is volledig compatibel met SMEMA-normen, waardoor een eenvoudige integratie met andere apparatuur in uw SMT-productielijn wordt gegarandeerd. Deze compatibiliteit maakt een soepele communicatie tussen machines mogelijk, waardoor een geautomatiseerde en gesynchroniseerde productieworkflow mogelijk is. Of het nu geïntegreerd is met pick-and-place-machines, stencilapparatuur of andere SMT-apparaten, de ontlader verbetert de algehele efficiëntie van uw productielijn.
D. Duurzaam, onderhoudsarm ontwerp
De SMT NG/OK magazijnlosmachine is gebouwd om te voldoen aan de eisen van continu gebruik en is gemaakt met duurzame componenten die minimaal onderhoud vergen. De robuuste constructie vermindert het risico op defecten en garandeert langdurige betrouwbaarheid en consistente prestaties. Dit onderhoudsarme ontwerp helpt de stilstandtijd tot een minimum te beperken, waardoor uw productielijn soepel kan draaien met minder tussenkomst.
LED-inspectielampen, metalen kettingtransporteurs en ionisatorventilatoren staan klaar. Automatische breedtemotoren en segmenttransportregeling voldoen aan speciale eisen. Elke optie wordt volledig getest geleverd. Dankzij deze keuzes kan de smt mini-pcb-magazijnlader nauwkeurig overeenkomen met elke SMT-lay-out.
| Specificatie
| Specificatie | Model HNU250 | Model HNU330 | Model HNU390 | Model HNU460 |
|---|---|---|---|---|
| Afmeting (mm) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| PCB-grootte (mm) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| Rekgrootte (mm) | 355320563 | 460400563 | 535460570 | 535530570 |
| PCB-dikte | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm |
| PCB-gewicht | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg |
| PCB-componenthoogte | ±15mm | ±15mm | ±15mm | ±15mm |
| Tijdtoevoerprintplaat | Seconden 9 Ca. of Specificeer | Seconden 9 Ca. of Specificeer | Seconden 9 Ca. of Specificeer | Seconden 9 Ca. of Specificeer |
| Indexering van de toonhoogte | 10,20,30,40,50 mm of specificeer | 10,20,30,40,50 mm of specificeer | 10,20,30,40,50 mm of specificeer | 10,20,30,40,50 mm of specificeer |
| Controlesysteem | PLC | PLC | PLC | PLC |
| Stroom | Maximaal 300 VA | Maximaal 300 VA | Maximaal 300 VA | Maximaal 300 VA |
| Luchttoevoer | 4-6bar, 10ltr/min | 4-6bar, 10ltr/min | 4-6bar, 10ltr/min | 4-6bar, 10ltr/min |
| Transporthoogte | 910 ± 30 mm (of door de klant gespecificeerd) | 910 ± 30 mm (of door de klant gespecificeerd) | 910 ± 30 mm (of door de klant gespecificeerd) | 910 ± 30 mm (of door de klant gespecificeerd) |
| Transportband | 3,8 mm antistatische platte riem | 3,8 mm antistatische platte riem | 3,8 mm antistatische platte riem | 3,8 mm antistatische platte riem |
| Voeding | 1 PH AC 220V 50/60Hz (Optie: 110V tot 380V) | 1 PH AC 220V 50/60Hz (Optie: 110V tot 380V) | 1 PH AC 220V 50/60Hz (Optie: 110V tot 380V) | 1 PH AC 220V 50/60Hz (Optie: 110V tot 380V) |
| Gewicht | 360 kg | 380 kg | 420 kg | 460 kg |
| Optie | Magazijn in twee formaten, automatische breedteaanpassing, MES-systeem | |||
* ICT blijft werken aan kwaliteit en prestatie, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
Wij leveren Smart SMT-assemblagelijnen die een volledig automatische, snelle en uiterst betrouwbare PCBA-productie mogelijk maken. Onze beproefde opstelling begint met de PCB Loader Unloader, gaat over naar een automatische precisieprinter voor een perfecte toepassing van soldeerpasta, gaat verder met LED SMT-machines voor nauwkeurige plaatsing van componenten, gaat door een vacuümreflow-solderen voor sterke soldeerverbindingen en eindigt met een AOI-testmachine om eventuele defecten op te sporen. Elke machine communiceert naadloos, waardoor de arbeid wordt verminderd en de first-pass-opbrengst wordt verhoogd. Deze complete oplossing voldoet aan de normen van de automobiel-, medische, consumenten- en LED-industrie, terwijl de bedrijfskosten laag en de uptime extreem hoog blijven
| Succesverhaal van klanten: succesvolle levering van SMT-lijnen in Duitsland
ICT heeft in april 2026 met succes een volledig geautomatiseerde SMT-productielijn geïnstalleerd voor een klant in de Duitse LED-industrie. De lijn omvatte de SMT NG/OK Magazine Unloading Machine, samen met andere kritische apparatuur zoals pick-and-place-machines, stencilapparatuur en reflow-ovens. Onze technici boden technische ondersteuning ter plaatse, zodat het systeem volledig geïntegreerd en geoptimaliseerd was. De klant ervoer aanzienlijke verbeteringen in de productie-efficiëntie en een vermindering van de stilstandtijd.
| Uitgebreide ondersteuning en training
ICT biedt complete installatie- en trainingsdiensten op locatie voor de SMT NG/OK Magazine Unloading Machine. Onze engineers zorgen ervoor dat de machine op de juiste manier wordt geïnstalleerd en geïntegreerd in uw productielijn. We bieden gedetailleerde training over bediening, onderhoud en probleemoplossing om ervoor te zorgen dat uw team de machine effectief kan bedienen. Daarnaast bieden we 24/7 ondersteuning op afstand om te helpen bij eventuele problemen, zodat de continue werking van uw productielijn wordt gegarandeerd.
| Klanttevredenheid
'Wij zijn zeer tevreden met de SMT NG/OK Magazine Losmachine. De installatie verliep snel en efficiënt, en de training was grondig. De machine heeft de downtime aanzienlijk verminderd en onze productie-efficiëntie verbeterd. Het team van ICT was responsief en professioneel, en de apparatuur werkt perfect.' – Een tevreden klant in de automotive sector.
| Wereldwijde certificeringen en kwaliteitsnormen
De SMT NG/OK Magazine-losmachine is gecertificeerd om te voldoen aan internationale normen zoals CE, RoHS en ISO9001. Deze certificeringen garanderen dat onze apparatuur voldoet aan de hoogste kwaliteits-, veiligheids- en milieunormen. Dit maakt de ontlader tot een betrouwbare, conforme oplossing voor uw productielijn, waardoor u vertrouwen krijgt in de prestaties en levensduur ervan.
| Over ICT en onze productiemogelijkheden
ICT is een wereldleider in het leveren van hoogwaardige SMT- en DIP-oplossingen. Met meer dan 20 jaar ervaring zijn wij gespecialiseerd in het ontwerpen en produceren van geavanceerde apparatuur voor de elektronica-industrie. Onze productiefaciliteiten zijn uitgerust met de allernieuwste technologie en we houden ons aan strikte kwaliteitscontrolenormen. Wij bedienen klanten in meer dan 70 landen en leveren op maat gemaakte oplossingen die de productie-efficiëntie verbeteren en betrouwbare prestaties garanderen in een verscheidenheid aan industrieën.
