ICT-P12
I.C.T
| Hoeveelheid: | |
|---|---|

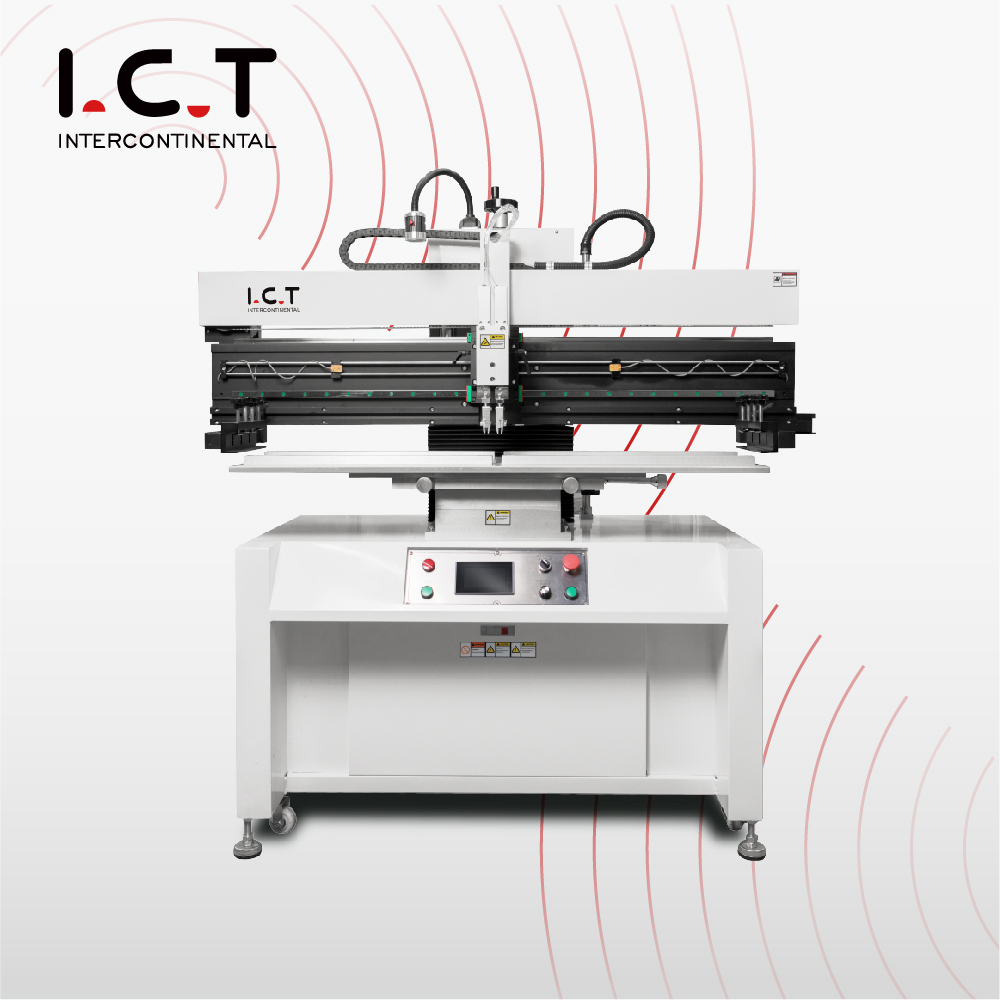

| Semi-automatische stencilprinter met hoge capaciteit voor uitgebreide PCB-productie
De SMT PCB Semi-automatische pasta-drukmachine positioneert de semi-automatische stencilprinter precies aan het begin van long-board SMT-workflows. Taiwan TBI lineaire geleidingen gecombineerd met SANYO stappenmotor zorgen voor een soepele, afgestemde beweging voor betrouwbare pastatoepassing. Het ontwerp van de ophangwisser en de volledig instelbare bladdruk en -snelheid (weergegeven op duidelijke meters) zorgen voor een perfect vlakke afzetting. Modulair universeel platform met ingebouwd uitlijningsapparaat voor het verwerken van enkelzijdige of dubbelzijdige PCB's van 0,2–6 mm dik. Sjabloonarmen veranderen snel van formaat van 370×470 mm tot 1750×650 mm. De automatische afdrukmodus zorgt voor consistente resultaten van hoge kwaliteit. Een laag verbruik van 220 W en cycli van ≤12 seconden maken de semi-automatische SMT-stencilprinter perfect voor LED-verlichtingsstrips, serverbackplanes, 5G-modules en industriële besturingen.
| Functie
Aanpasbare pinnen en steunblokken werken met elk gatenpatroon op enkel- of dubbelzijdige PCB's. Positionering is snel, nauwkeurig en volledig instelbaar. Taiwanese precisiegeleiderails plus geïmporteerde stappenmotor zorgen voor een rotsvaste beweging. De zuigmond kan gemakkelijk met de hand worden opgetild om de pasta bij te vullen of af te vegen, terwijl slimme limietsensoren de retourbewegingen verkorten. Hierdoor blijven extra lange platen perfect stabiel in de semi-automatische soldeerpastaprinter, zodat de pasta nooit verschuift voordat deze wordt geplaatst.
Direct gekoppelde wisser met twee onafhankelijke uiterst nauwkeurige cilinders zorgt voor een exacte, constante druk. Dubbelglijrails vergrendelen de beweging van de zuigmond zodat er geen wiebelen meer is. Groot touchscreen biedt eenvoudige Engelstalige menu's, lesprogramma's en direct schakelen tussen handmatige, semi-automatische en volledig automatische modi. In de SMT-soldeerpastaprinter worden alleen geïmporteerde premiumcomponenten (Omron, Leuze, SMC, Delta, Samkoon) gebruikt. Automatisch printen levert bord na bord een uitstekende kwaliteit op met vrijwel geen bruggen of onvoldoende dekking.
| Specificatie
| Model | P3 | P6 | P12 | P15 |
| Nauwkeurigheid | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB -maat | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Platformgrootte | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Stencilgrootte (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB -dikte | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Positionering van stencils | Handmatig | Handmatig | Handmatig | Handmatig |
| Fietstijd | < 10 sec. | < 10 sec. | < 12 sec. | < 12 sec. |
| Stroomverbruik | 200 W | 200 W | 220 W | 220 W |
| Stroomvoorziening | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ |
| Luchtdruk | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 |
| Rakelsnelheid | 0-200 mm/sec | 0-1200 mm/sec | 0-200 mm/sec | 0-200 mm/sec |
| Dimensie | 850x750x1650 mm | 1050x750x1650mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Gewicht | 280 kg | 300 kg | 356 kg | 430 kg |
| Lengte van de zuigmond | 250 mm | 250 mm | 250 mm | 250 mm |
| Platformhoogte | 950 mm | 950 mm | 950 mm | 950 mm |
| Optie: speciale maat kan worden aangepast | ||||
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT Hoge kwaliteit PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
Inspecteert de integriteit van de interne soldeerverbinding en spoort verborgen gebreken op. | |
| SMT -reinigingsmachine | Gebruikt voor het reinigen van PCB's, stencils, armaturen, spuitmonden, enz. |
| PCB-snijmachine | Snijd de PCBA in het eindproduct |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Casestudy over klantsucces – LED-fabriek in Saoedi-Arabië
Een grote Saoedische LED-verlichtingsgroep bestelde een complete 1200 mm SMT-lijn bij ICT, gebouwd rond de semi-automatische stencilprinter, meerdere JUKI hogesnelheidsplaatsers en L12-reflow-oven voor de productie van lange LED-buizen. Onze ingenieurs vlogen rechtstreeks naar Riyad, installeerden brede SMEMA-transportbanden, stemden de pasta-instellingen af voor planken van volledige lengte en gaven zeven intensieve dagen training over longboard-technieken en dagelijks onderhoud. De hele lijn bereikte de nominale capaciteit binnen de eerste volledige ploegendienst en leverde vanaf dag één onberispelijke pasta tot plaatsing zonder soldeerfouten. De klant prees de onmiddellijke wereldwijde respons, de versterkte exportkratten en de diepgaande coaching die hun nieuwe faciliteit van de ene op de andere dag in een winstcentrum transformeerden.
| Wereldwijde service- en trainingsondersteuning
ICT biedt end-to-end long-board SMT-lijnondersteuning: gratis uitgebreide SMEMA-lay-outtekeningen, 48 uur durende inbrandvideo vóór verzending, on-site transportbandintegratie, 7-10 dagen praktijkgerichte operatoracademie, een jaarpakket met reserveonderdelen, onbeperkte diagnose op afstand via telefoon of live video en geplande prestatiebeoordelingen. Onze 20 ervaren technici bestrijken 72 landen met een eerste respons binnen 4 uur en echte 24/7 noodondersteuning. Elke semi-automatische stencilprinter voltooit uitgebreide volledige simulatie en strenge inspecties in onze ISO9001-gecertificeerde fabriek van 12.000 m². Klanten ontvangen betrouwbare SMT-printerlijnen, snelle ROI en echte partners voor de lange termijn.
| Klantrecensies
Ruim 1600 langformaat SMT-printerlijnen in 72 landen werken op ICT-apparatuur. Klanten benadrukken op maat gemaakte ontwerpen met brede banden voor uitgestrekte fabrieken, drievoudig versterkte kratten die reizen door de oceaan en de woestijn overleven, cursussen van een week die van nieuwkomers longboard-experts maken, reparaties van een uur op afstand die stops van een hele dag voorkomen en regelmatige audits die de productie met nog eens 19-22% verhogen. Fabrieken blijven compleet nieuwe lijnen bestellen omdat uitgebreide ondersteuning gelijk staat aan vrijwel nul nabewerking, dramatische kostenbesparingen en onbreekbaar vertrouwen.
| Certificeringen en normen
Elke semi-automatische stencilprinter wordt geleverd met CE, RoHS, ISO9001:2015 en talrijke patenten. Volledige compatibiliteitstests voor wide-boards en 100% functionele verificatie voldoen aan de Europese, Amerikaanse en internationale normen voor SMT-productielijnen. Deze certificeringen garanderen een veilige omgang met pasta, trillingsvrij breed docken, een langere levensduur van de componenten en een milieuvriendelijke werking – totale gemoedsrust vanaf het allereerste lange board.
| Over ICT-bedrijf en onze fabriek
ICT, opgericht in 2012, is uitgegroeid tot een vertrouwde full-SMT-oplossingspartner die meer dan 1600 klanten in 72 landen bedient. Onze ultramoderne fabriek van 12.000 m² in Dongguan heeft 89 gepassioneerde medewerkers en 20 senior ingenieurs in dienst die elke machine ontwerpen, produceren en rigoureus testen volgens de ISO9001-normen. Met 8 buitenlandse kantoren en lokale magazijnen over de hele wereld garanderen we reserveonderdelen en on-site technische ondersteuning binnen 48 uur, waar ook ter wereld. We leven volgens integriteit, eenvoud, openheid, coördinatie en delen – het leveren van eerlijke prijzen, razendsnelle reacties, levenslange gratis software-upgrades en echt partnerschap dat elke klant helpt duurzame groei te bereiken.
