ICT-6561
I.C.T
| Hoeveelheid: | |
|---|---|

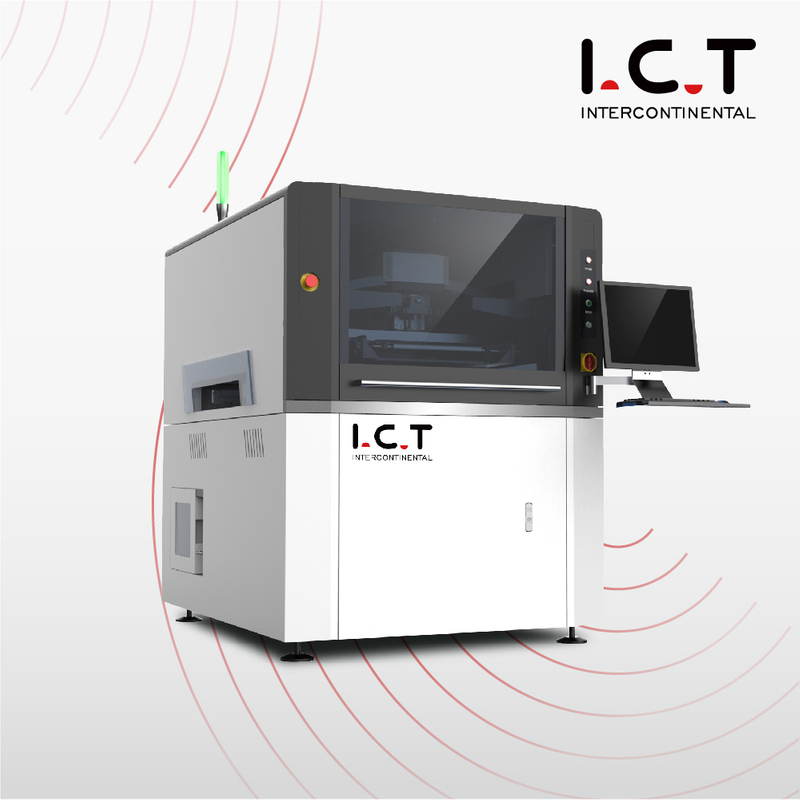

| SMT PCB-stencil zeefdrukmachine Basisprincipes
De SMT PCB-stencilzeefdrukmachine verwerkt PCB's tot 650x610 mm met cycli van minder dan 7 seconden. Hoge nauwkeurigheid ±0,01 mm herhaling en 0,025 mm printpak LED, auto's, elektronica. Automatische functies omvatten PCB-kalibratie, drukfeedback en stencilreiniging. De lijmafdrukoptie werkt goed. De stencil-PCB-printer maakt gebruik van Windows 10 voor eenvoudige navigatie. Industrie 4.0 en MES maken realtime informatie mogelijk. ICT verzorgt de volledige planning en ondersteuning. Deze automatische SMT-stencilprinter voldoet aan verschillende behoeften in de SMT PCB-drukmachine. Zeefdrukmachine voor SMT vermindert handmatig werk. Printerstencil-PCB zorgt voor consistente resultaten.
| Functie
Boogbrugophanging verbindt de zuigmond rechtstreeks met twee uiterst nauwkeurige stappenmotoren. Dit regelt de scheidingssnelheid en afstand op meerdere manieren. Dubbele glijrails zorgen voor nauwkeurigheid en stabiliteit voor en na gebruik. Automatische drukaanpassing met online feedback vormt een perfecte pasta. De SMT PCB-stencilzeefdrukmachine ondersteunt lijm en verschillende substraten. Geïmporteerde topmerken verlagen het uitvalpercentage. Levensduur ruim tien jaar. Het bespaart kosten in zeefdrukmachine voor SMT. Ideaal voor fijne steek in printerstencil-PCB's.
Unieke transportband voorkomt problemen met het vastlopen van PCB's. Motoraandrijvingen versnellen nauwkeurig tot 1500 mm/s. Routebeschrijving beschikbaar links-rechts, rechts-links of andere. Zijklemmen en vacuümklemmen planken effectief. Warpage onder 1% toegestaan. De SMT-stencilprinter tilt de PCB automatisch programmatisch naar de juiste hoogte. Magnetische pinnen of opklaptafels voegen ondersteuning toe. Dit garandeert een soepel contact voor kwaliteitsafdrukken in de stencil-PCB-printer. Snelle omschakeling binnen 5 minuten. Past op SMT PCB-drukmachinelijnen.
Droge, natte, vacuüm- en handmatige modi beschikbaar. CCD- en reinigingsonderdelen gescheiden voor de veiligheid. Uniek spuitsysteem, gelijkmatig van boven naar beneden. Software controleert alcohol- en papierverbruik. Speciale uitlaatmotor zorgt voor een sterk vacuüm. De zeefdrukmachine voor SMT detecteert stencilgaten met lichtcompensatie. Automatische reiniging zorgt voor langdurig perfect printen. Dit handhaaft hoge normen in de SMT PCB-stencilzeefdrukmachine.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Klantsuccescasevideo
ICT-ingenieurs vlogen naar Noord-Amerika voor een klant voor schoonheidsinstrumenten. Ze installeerden twee SMT-lijnen met behulp van de SMT PCB-stencilzeefdrukmachine. Het werk omvatte vraaganalyse, kalibratie van apparatuur en volledige tests. Training leerde vision matching, drukbalans, MES-parameters. De lijnen doorstonden de productiecontroles snel met nauwkeurige resultaten op kleine afstanden. Klant prees de kennis van ingenieurs, snelle oplossingen en procesverbeteringen. Dit voorbeeld toont de kracht van ICT in de wereldwijde service voor automatische stencil-PCB-printer en SMT-stencilprinter.
| Service- en trainingsondersteuning
ICT verzorgt de installatie, het onderhoud en de training van de SMT PCB-stencilzeefdrukmachine. On-site teams verzorgen de installatie, optimalisatie en foutregistraties. Hulp op afstand analyseert problemen onmiddellijk. Sessies behandelen MMI, lesgeven, navigatie, nieuwe programma's in 5-10 minuten. Wij beoordelen klantprocessen op efficiëntie en kostenbesparingen. Wereldwijde magazijnen hebben onderdelen op voorraad. Langetermijnplannen omvatten aanpassingen en upgrades. Dit ondersteunt een betrouwbare werking in de SMT PCB-drukmachine.
| Klantrecensies
Klanten houden van ICT-ingenieurs voor professioneel werk in het buitenland en snelle reacties. De zeefdrukmachine voor SMT draait met weinig uitval. Verpakking beschermt tijdens transport. Training maakt de bediening eenvoudig. Eén zei: 'Automatische functies verkorten onze cyclustijd.' Een ander merkte stabiele afdrukken op en goede ondersteuning voor printerstencil-PCB's.
| Certificeringen en normen
ICT beschikt over CE, RoHS, ISO9001 voor kwaliteit en veiligheid. Patenten omvatten boogreiniging, papiercontrole, spray, botsingsvermijding, dosering, foutanalyse, nauwkeurigheidscontrole, proces, kwaliteitsinspectie, stencilsysteem, scheidingssnelheid, transport. Deze zorgen voor innovatie en compliance wereldwijd.
| Over ICT-bedrijf en onze SMT-fabriek
ICT beschikt over interne R&D en productie met 89 medewerkers en 20 ingenieurs op 12.000 m². We bedienen meer dan 1600 klanten in 72 landen met een snelle groei. Fabrieken gebruiken strikte tests en kwaliteitsmanagement. We bieden dekking van halfgeleiders tot aan de assemblage van volledige ketens. Acht vestigingen en magazijnen bieden lokale service. Dit levert complete oplossingen voor de integratie van SMT PCB-stencilzeefdrukmachines.
