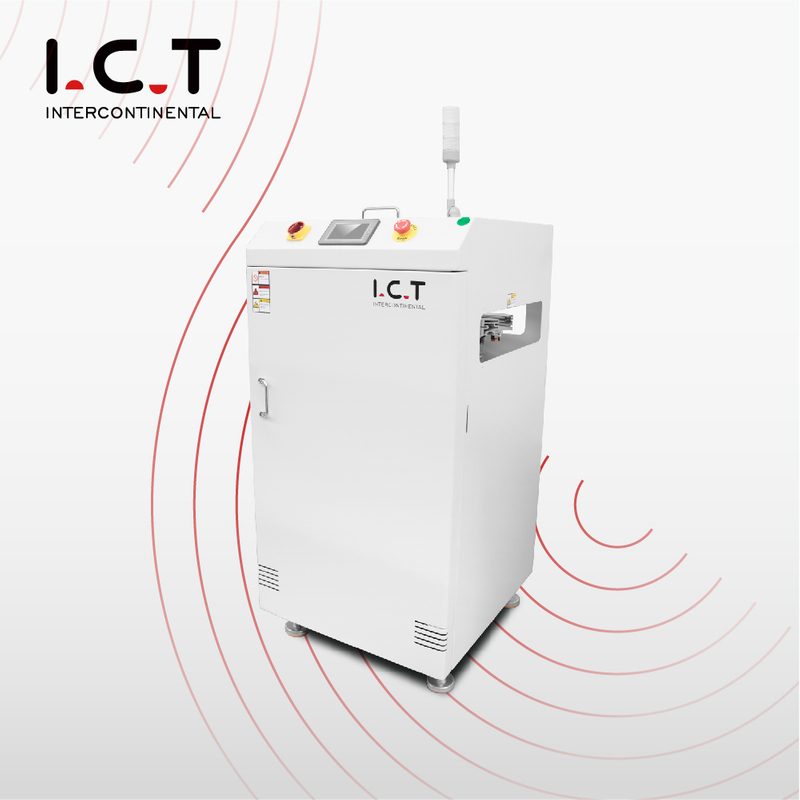

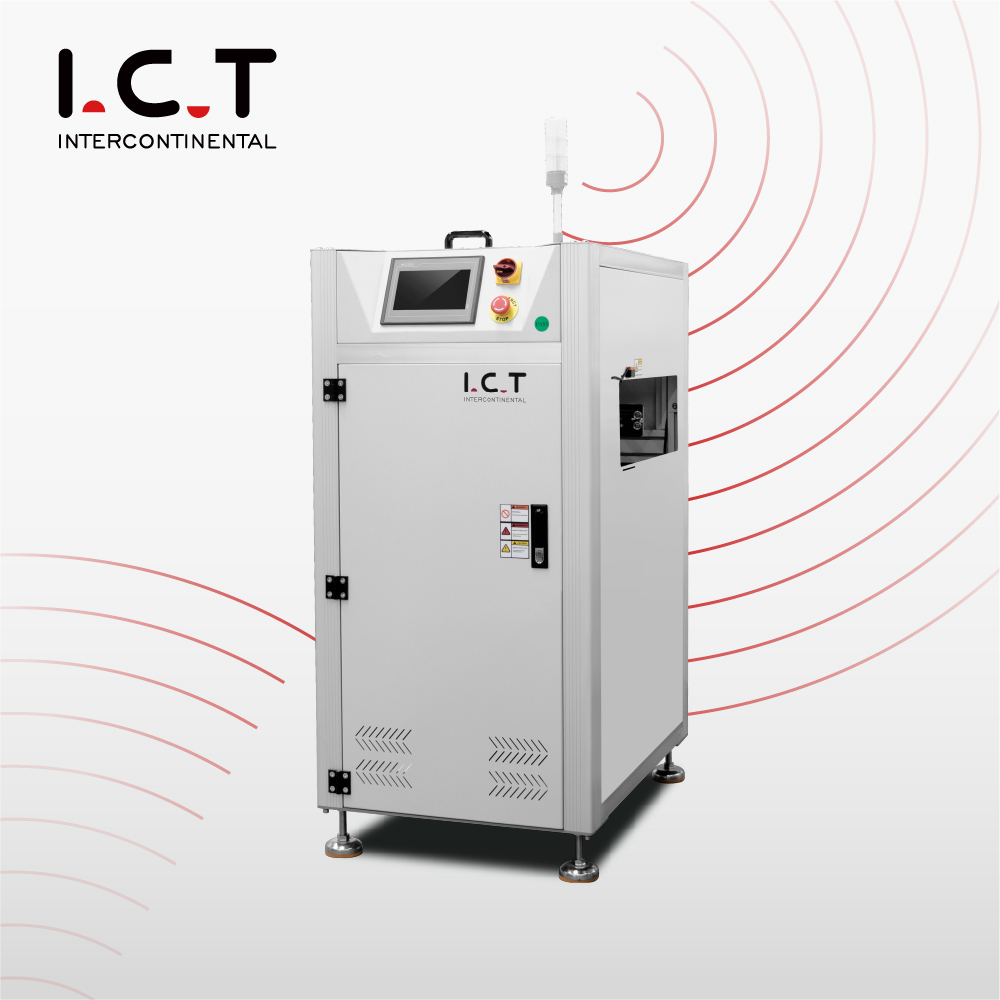

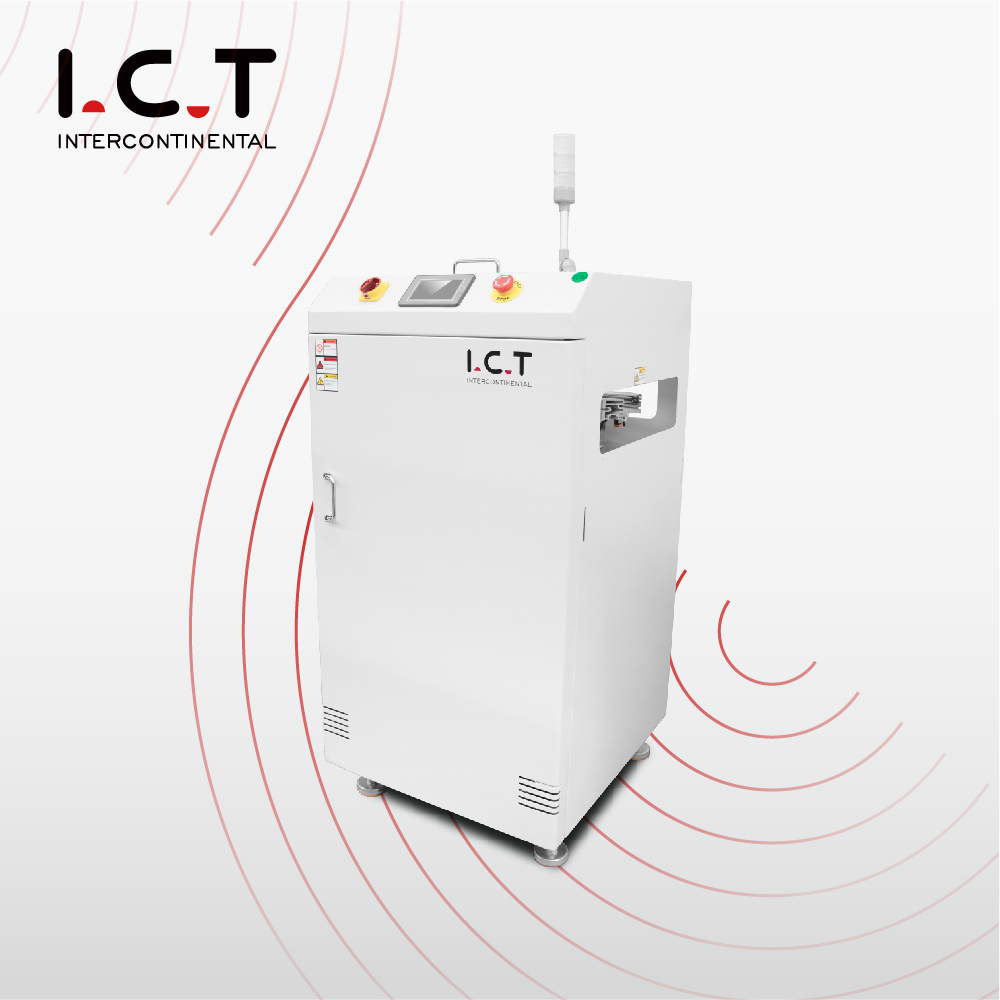

| 90 graden SMT printplaat draaiende transportband
De 90 graden SMT PCB Board Turning Conveyor is ontworpen om PCB's naadloos om te leiden binnen een SMT-productielijn. Of het nu gaat om het roteren van PCB's over 90, 180 of 270 graden, het biedt vloeiende overgangen tussen verschillende productiekanalen. Uitgerust met instelbare breedteregeling, kan hij een verscheidenheid aan PCB-formaten aan. Met een robuuste stalen constructie en SMEMA-compatibiliteit kan het eenvoudig worden geïntegreerd in geautomatiseerde productielijnen, waardoor de uitvaltijd wordt verminderd en de algehele efficiëntie wordt verbeterd.
| Gedetailleerde productkenmerken

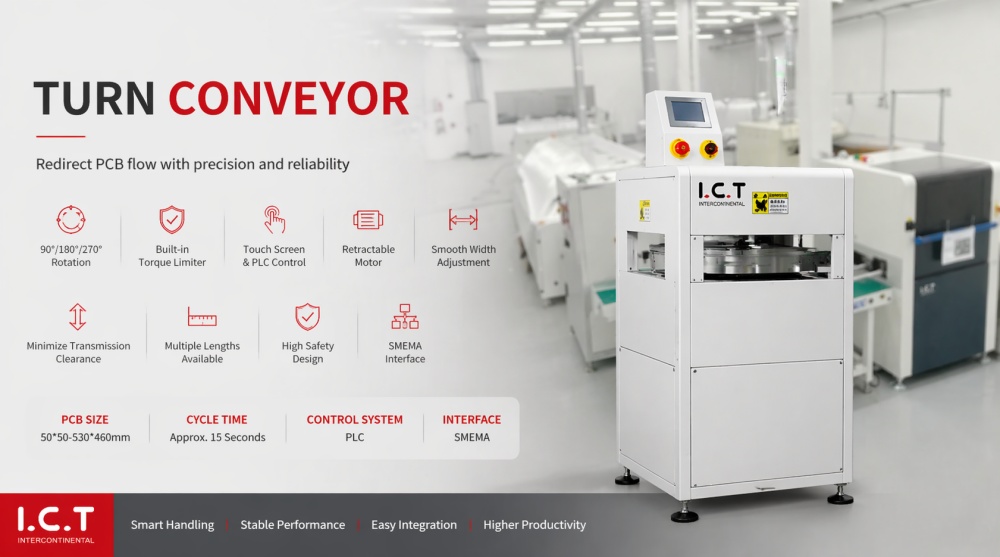

A. Directionele flexibiliteit voor efficiënte PCB-stroom
Deze transportband maakt een nauwkeurige omleiding van PCB's mogelijk, waardoor vloeiende overgangen tussen verschillende kanalen in uw productielijn mogelijk worden. Het kan PCB's 90, 180 of 270 graden draaien, wat flexibiliteit biedt om zich aan te passen aan uw productieopstelling. Deze richtingsflexibiliteit is essentieel voor het optimaliseren van de lay-out van uw SMT-lijn en het verbeteren van de algehele doorvoer.
B. Verstelbare breedte voor veelzijdigheid
De 90 graden SMT PCB Board Turning Conveyor is uitgerust met verstelbare breedteregeling, waardoor hij veelzijdig genoeg is om verschillende PCB-formaten te verwerken. Of uw productielijn nu smalle of brede PCB's moet verwerken, de transportband kan worden aangepast om een soepele en efficiënte werking te garanderen en optimale prestaties te leveren voor verschillende productieruns.
C. Naadloze SMEMA-compatibiliteit
Deze machine is volledig compatibel met SMEMA-normen, waardoor een soepele communicatie en integratie met andere machines in uw SMT-productielijn wordt gegarandeerd. Of u nu werkt met PCB-laders, pick-and-place-machines of reflow-ovens, de transportband past naadloos in uw geautomatiseerde systeem, waardoor het hele productieproces wordt gestroomlijnd.
D. Betrouwbare prestaties met weinig onderhoud
De 90 graden SMT printplaat-draaitransporteur is ontworpen voor continu, krachtig gebruik in veeleisende omgevingen. Het robuuste ontwerp zorgt voor stabiele prestaties, terwijl de onderhoudsarme functies de uitvaltijd tot een minimum beperken. Met slijtvaste componenten en een eenvoudig te onderhouden constructie zorgt het voor langdurige betrouwbaarheid, waardoor uw productielijn soepel blijft draaien.
LED-inspectielampen, metalen kettingtransporteurs en ionisatorventilatoren staan klaar. Automatische breedtemotoren en segmenttransportregeling voldoen aan speciale eisen. Elke optie wordt volledig getest geleverd. Dankzij deze keuzes kan de smt mini-pcb-magazijnlader nauwkeurig overeenkomen met elke SMT-lay-out.
| Specificatie
| Specificatie | Model TC350 | Model TC460 |
|---|---|---|
| Afmeting (mm) | 7007301200 | 8008001200 |
| PCB-grootte (mm) | 5050400*350 | 5050530*460 |
| Cyclustijd | Ongeveer. 15 seconden | Ongeveer. 15 seconden |
| Riemtype | Ronde riem of afgeplatte riem | Ronde riem of afgeplatte riem |
| Controlesysteem | PLC | PLC |
| Stroom | Maximaal 250 VA | Maximaal 250 VA |
| Transporthoogte | 900 ± 20 mm (of door de klant gespecificeerd) | 900 ± 20 mm (of door de klant gespecificeerd) |
| PCB-richting | Van L naar R of van R naar L | Van L naar R of van R naar L |
| Mededeling | SMEMA voor zowel in als uit | SMEMA voor zowel in als uit |
| Voeding | 1 PH AC 220V 50/60Hz (Optie: 110V tot 380V) | 1 PH AC 220V 50/60Hz (Optie: 110V tot 380V) |
| Gewicht | 170 kg | 220 kg |
| Optie | Automatische breedteaanpassing | Automatische breedteaanpassing |
* ICT blijft werken aan kwaliteit en prestatie, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
Wij leveren Smart SMT-assemblagelijnen die een volledig automatische, snelle en uiterst betrouwbare PCBA-productie mogelijk maken. Onze beproefde opstelling begint met de PCB Loader Unloader, gaat over naar een automatische precisieprinter voor een perfecte toepassing van soldeerpasta, gaat verder met LED SMT-machines voor nauwkeurige plaatsing van componenten, gaat door een vacuümreflow-solderen voor sterke soldeerverbindingen en eindigt met een AOI-testmachine om eventuele defecten op te sporen. Elke machine communiceert naadloos, waardoor de arbeid wordt verminderd en de first-pass-opbrengst wordt verhoogd. Deze complete oplossing voldoet aan de normen van de automobiel-, medische, consumenten- en LED-industrie, terwijl de bedrijfskosten laag en de uptime extreem hoog blijven

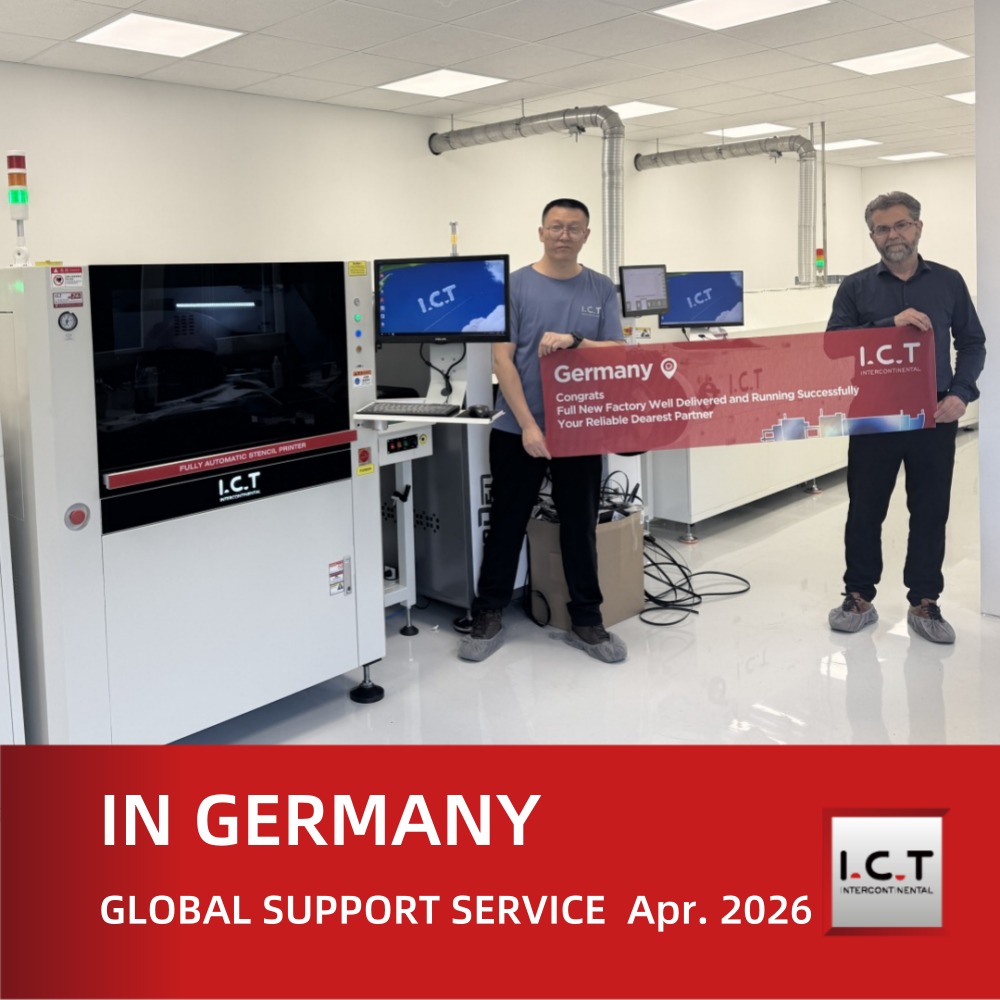

| Succesverhaal van klanten: succesvolle levering van SMT-lijnen in Duitsland
ICT leverde in april 2026 een volledig geautomatiseerde SMT-productielijn aan een klant in de Duitse LED-industrie. Ons engineeringteam bood technische ondersteuning ter plaatse, inclusief installatie en training van de hele lijn, inclusief de 90 graden SMT PCB Board Turning Conveyor, pick-and-place-machines, stencilapparatuur en reflow-ovens. De klant zag na de installatie een opmerkelijke toename van de productie-efficiëntie en een vermindering van de operationele vertragingen.
| Ondersteuning en training op locatie
ICT biedt installatie- en trainingsdiensten op locatie om een soepele integratie van de 90 Degrees SMT PCB Board Turning Conveyor in uw productielijn te garanderen. Onze technici begeleiden u bij de installatie en geven praktische training om ervoor te zorgen dat uw team de apparatuur efficiënt kan bedienen en onderhouden. We bieden ook 24/7 technische ondersteuning op afstand om eventuele problemen op te lossen, zodat uw productie tot een minimum wordt beperkt.
| Klant lof
'De ingenieurs van ICT waren ongelooflijk professioneel tijdens de installatie van onze nieuwe PCB-hanteringsapparatuur. De 90 Degrees SMT PCB Board Turning Conveyor heeft de doorstroming van onze productielijn verbeterd en de stilstandtijd aanzienlijk verminderd. Hun snelle reactie op onze vragen en uitstekende verpakking van de apparatuur werd ook zeer gewaardeerd.' – Een tevreden klant in de automobielsector.
| Wereldwijde certificeringen en kwaliteitsnormen
ICT's 90 graden SMT PCB Board Turning Conveyor is gecertificeerd om te voldoen aan industrienormen zoals CE, RoHS en ISO9001. Deze certificeringen garanderen dat onze apparatuur voldoet aan hoge kwaliteits-, veiligheids- en milieunormen, waardoor een betrouwbare en conforme oplossing voor uw productielijn wordt geboden.
| Over ICT en onze productiemogelijkheden
ICT is een wereldleider in het leveren van hoogwaardige SMT- en DIP-oplossingen. Met meer dan 20 jaar ervaring zijn wij gespecialiseerd in het ontwerpen en produceren van geavanceerde apparatuur voor de elektronica-industrie. Onze productiefaciliteiten zijn uitgerust met de allernieuwste technologie en we hanteren strikte kwaliteitscontrolenormen om het hoogste niveau van prestaties en betrouwbaarheid te garanderen. We bedienen klanten in meer dan 70 landen en leveren oplossingen op maat die de productie-efficiëntie in verschillende industrieën optimaliseren.
