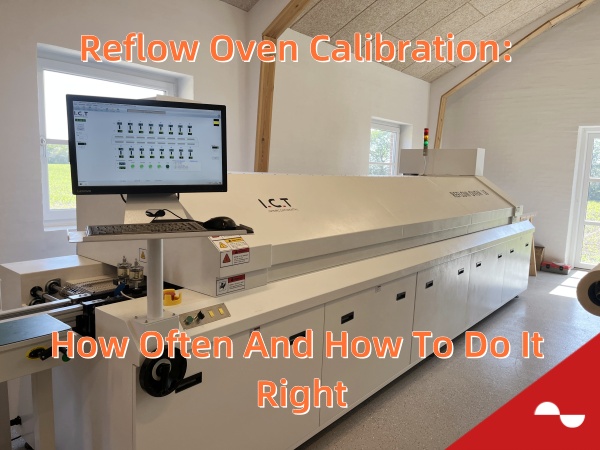

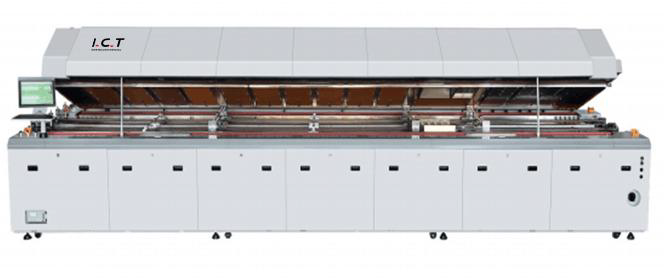

Reflow oven kalibratie: hoe vaak en hoe het goed te doen

U moet Reflow Oven -kalibratie uitvoeren met specifieke intervallen . Controleer het profiel elke week en markeer kalibratie regelmatig, omdat het als een best practice wordt beschouwd. Het handhaven van een schriftelijk schema helpt u om elke reflowstap te regelen, het verkleinen van de soldeerfouten en het helpen bij het volgen en audits. Regelmatige Reflow Oven -kalibratie zorgt ervoor dat uw reflowproces binnen strikte richtlijnen blijft, wat resulteert in producten van hogere kwaliteit die langer meegaan. Raadpleeg altijd uw Reflow Oven -leverancier voor advies - ze kunnen tips bieden die zijn afgestemd op uw productiebehoeften.

Belangrijke afhaalrestaurants

· Controleer elke week uw Reflow Oven -profiel. Dit helpt je om kleine veranderingen vroeg te vinden. Het houdt ook soldeerverbindingen sterk. - Gebruik multi-channel thermische profilers met thermokoppels. Deze tools geven u de juiste temperatuurgegevens op uw boards. - Kalibreer temperatuurzones, luchtstroom en transportsnelheid met zorg. Dit zorgt ervoor dat verwarming gelijk is en stopt defecten. - Houd goede gegevens bij van alle kalibratie- en onderhoudswerkzaamheden. Dit helpt u om audits door te geven en kwaliteit beter te maken. - Volg een regelmatig onderhoudsschema. Dit stopt problemen en helpt uw reflow -oven langer mee te gaan.

Waarom Reflow Oven -kalibratie ertoe doet

Soldeerkwaliteit

U hebt uw Reflow -oven nodig om te worden ingesteld om sterke soldeerverbindingen te maken. Als u de kalibratie niet vaak controleert, kunnen uw boards problemen hebben. Enkele veel voorkomende problemen zijn:

· Verwarmingsfout kan de temperatuur op en neer gaan. Hierdoor kan soldeer onvoltooide of verbranding van onderdelen laten.

· Transportkalibratie -drift kan dingen op de verkeerde manier verwarmen. Hierdoor kan soldeer overbruggen of onderdelen kraken.

· Luchtstroomproblemen kunnen warmte ongelijk maken. Dit kan leiden tot soldeerballen, open plekken of te veel soldeer.

· Fouten van het koelsysteem kunnen dingen te snel of ongelijkmatig afkoelen. Dit kan scheuren, shock of lagen veroorzaken om te schillen.

· Transportonderdelen kunnen sommige gebieden meer verslijten en verwarmen. Dit kan meer soldeerproblemen opleveren.

U kunt deze problemen stoppen door uw reflowprofiel elke week te controleren . Dit helpt uw solderenproces betere PCB -assemblages te maken met minder fouten.

Procesbetrouwbaarheid

Een reflowoven die goed is ingesteld, werkt elke keer hetzelfde. Je krijgt geen warme of koude plekken die delen kunnen schaden. Goede kalibratie houdt de temperatuur veilig voor uw onderdelen. Dit helpt u meer goede boards te maken en minder te verspillen. U hoeft niet zoveel fouten te repareren. Als u het profiel stabiel houdt, kunt u sterke soldeerverbindingen maken. Deze gewrichten gaan door hitte en stress.

Tip: gebruik speciale gereedschappen om elke ovenzone te bekijken en wijzig indien nodig instellingen. Dit helpt uw SMT -lijn goed en stabiel te blijven.

Naleving

U moet regels volgen die zeggen dat u de kalibratie en thermische profilering moet bijhouden. IPC -normen, ISO 14971 en groepen zoals de FDA, FCC en UL willen dat u deze gegevens bijhoudt. Deze records helpen u problemen bij te houden en beter te worden. Goede records maken uw kwaliteitsprogramma ook sterker en helpen u audits door te geven.

Regelmatig kalibratieschema

Kalibratiefrequentie

U moet een regelmatig kalibratieplan maken. Dit houdt uw reflowproces stabiel en betrouwbaar . Controleer elke week het temperatuurprofiel. Gebruik besturingsdiagrammen om vroege problemen te vinden. Wanneer u uw oven veel controleert, vangt u snel kleine veranderingen. Dit helpt uw soldeergewrichten sterk te blijven. Uw boards zullen elke keer hetzelfde zijn.

Hoe vaak u kalibreert, hangt af van een paar dingen:

· Productvereisten : als u medische of ruimtevaartonderdelen maakt, kalibreert u vaker . Sommige banen hebben elke zes maanden kalibratie nodig. Als uw producten niet zo kritisch zijn, kunt u tot 18 maanden wachten.

· Ovengebruik : als u uw Reflow Oven de hele dag gebruikt, controleer deze dan vaker. Als u het minder gebruikt, kunt u langer wachten.

· Processtabiliteit : als uw oven de instellingen goed behouden, kunt u langer wachten. Als u grote veranderingen ziet, kalibreer u eerder.

· Fabrikantrichtlijnen : lees altijd uw ovenhandleiding. De meeste fabrikanten zeggen dat ze eenmaal per jaar moeten kalibreren.

· Productievolume : als u veel boards maakt, kalibreer vaker. Meer boards betekenen meer slijtage en meer drift.

Tip: controleer het thermische profiel elke week. Controleer elke dag de transportsnelheid. Gebruik een liniaal en stopwatch voor de transportband. Deze eenvoudige stap kan grote problemen stoppen.

Hier is een tabel die laat zien wat de kalibratiefrequentie beïnvloedt:

U moet Statistical Process Control (SPC) gebruiken om uw Reflow Oven -kalibratie te bekijken. Met SPC kunt u temperatuurprofielen met veel thermokoppels opnemen. Je kunt trends in piektemperatuur zien, de tijd van weken en reflowtijd. Dit helpt je om drift te zien en je proces stabiel te houden. Geautomatiseerde systemen kunnen deze cijfers in realtime in kaart brengen . Ze waarschuwen je als er iets mis is, dus je kunt het repareren voordat je defecten krijgt.

Tekens kalibratie is nodig

U moet zoeken naar tekenen dat uw reflow -oven gekalibratie nodig hebben. Hier zijn de meest voorkomende tekenen:

1. Je ziet temperatuurafwijking of ongelijke warmte over ± 5 ° C.

2. De oven volgt niet het ingestelde temperatuurprofiel.

3. Het besturingssysteem is onstabiel of vertoont grote veranderingen.

4. Herhaalbaarheidstests geven verschillende resultaten, zoals het wijzigen van temperatuurcurves of soldeergewrichtskwaliteit.

5. U ziet meer soldeergewrichtsfouten of kwaliteitsproblemen tijdens het testen van volledige lading.

6. Tests zonder lading en volledige lading vertonen verschillende temperatuur of warmteoverdracht.

7. Onderhoudscontroles tonen versleten onderdelen of opbouw die de prestaties schaden.

OPMERKING: Als u een van deze borden ziet, plan dan meteen Reflow Oven -kalibratie. Regelmatig kalibratie en onderhoud houden uw proces stabiel en uw planken betrouwbaar.

Let altijd op uw thermische profiel nauwlettend. Als u wijzigingen ziet, handel dan snel. Dit helpt u om dure defecten te stoppen en houdt uw lijn goed draaiende.

Profiel- en SMT Reflow Oven -profielcontroles

Afbeeldingsbron: Pexels

Profileringstools

U hebt de juiste tools nodig om het profiel van uw Reflow Oven te controleren. Een thermische profiler geeft u nauwkeurige gegevens over hoe uw oven uw planken verwarmt. Experts uit de industrie adviseren multi-channel profilers zoals de KIC X5- of Bathrive-serie . Deze tools meten de temperatuur op veel punten op uw bord, waardoor u een compleet beeld krijgt van uw SMT Reflow Oven -profiel. U moet profilers gebruiken die hoogwarmte en herhaald gebruik aankunnen. Bevestig thermokoppels aan testborden op sleutelplekken. Zorg ervoor dat u stamverlichting op de draden gebruikt, zodat ze niet loskomen tijdens de run.

Profilers helpen u bij het volgen van hellingspercentages, soak -tijden en piektemperaturen . U kunt besturingsdiagrammen gebruiken om trends of afwijkingen in uw profiel te spotten. Zelfs goedkope dataloggers kunnen helpen, maar multi-channel profilers geven u de beste resultaten voor moderne elektronica. Controleer altijd de fysieke conditie van uw profielborden en thermokoppels om uw gegevens betrouwbaar te houden.

Tip: gebruik robuuste profileringstools in plaats van werkelijke productieborden. Dit beschermt uw producten en geeft u herhaalbare resultaten.

Tijd hierboven reflow

Tijd hierboven Reflow, ook wel tijd genoemd boven liquidus (tal) , is een belangrijk onderdeel van uw profiel. U moet ervoor zorgen dat uw soldeerpasta smelt en de leads en pads prijst. Als de TAL te kort is, krijg je zwakke gewrichten. Als het te lang is, loopt u het risico onderdelen te beschadigen. De meeste soldeerpasta's hebben een tal nodig tussen 45 en 90 seconden , met reflowzone -temperaturen van 230 ° C tot 250 ° C.

Volg deze stappen om uw profiel elke week te controleren:

1. Bevestig thermokoppels aan uw testbord met soldeer of epoxy.

2. Gebruik stamverlichting om draden veilig te houden.

3. Plaats thermokoppels op verschillende plekken en op verschillende componenten.

4. Voer het bord door de oven uit en neem de temperatuurgegevens vast.

5. Analyseer het thermische profiel voor hellingsnelheden, piektemperatuur en tal.

6. Vergelijk uw resultaten met soldeerpasta en componentspecificaties.

7. Pas indien nodig uw Reflow -instellingen aan en herhaal de controle.

U moet uw SMT Reflow -ovenprofiel altijd verifiëren na onderhouds- of receptwijziging. Dit houdt uw proces stabiel en uw planken betrouwbaar.

Kalibratiestappen

Temperatuurzones

U moet elke temperatuurzone in uw Reflow -oven controleren om uw proces stabiel te houden. Begin met het opzetten van uw thermische profiler met meerdere thermokoppels. Plaats deze sensoren op verschillende punten op een testprint. Deze stap helpt je om te zien of elke zone opwarmt zoals verwacht. Elke zone moet overeenkomen met de ingestelde temperatuur binnen een strak bereik, meestal ± 2 ° C. Als u een zone vindt die te warm of te koud is, pas dan de verwarmingsinstellingen aan. Herhaal de test totdat alle zones de doeltemperaturen bereiken.

U moet ook letten op veel voorkomende problemen tijdens de kalibratie van Reflow Oven. Soms ziet u mogelijk thermische profileringsproblemen , zoals zones die niet de juiste temperatuur bereiken of te snel verwarmen. Deze problemen kunnen zwakke soldeergewrichten of schade onderdelen veroorzaken. Om dit op te lossen, gebruik je altijd je profileringstools en controleer je de ramp-up-, soak- en koeltarieven. Het verfijnen van het profiel in elke zone helpt u om defecten te voorkomen en houdt uw planken betrouwbaar.

Tip: documenteer uw zone -instellingen en resultaten na elke kalibratie. Dit record helpt u trends te spotten en de volgende keer problemen sneller op te lossen.

Luchtstroom en transportband

Luchtstroom en transportsnelheid spelen een grote rol in de herhalingskwaliteit. Ongelijke luchtstroom kan warme of koude plekken veroorzaken, wat leidt tot slecht solderen. Je moet de luchtstroom kalibreren , zodat hete lucht gelijkmatig door de oven beweegt. Gebruik je thermische profiler opnieuw. Bevestig thermokoppels aan een testprint en voer deze door de oven uit. Bekijk de temperatuurgegevens in realtime. Als je grote verschillen tussen sensoren ziet, pas dan de luchtstroomventilatoren aan totdat de hitte zich gelijkmatig verspreidt.

Transportsnelheid regelt hoe lang uw PCB in elke zone blijft. Als de transportband te snel beweegt, kan het bord niet de juiste temperatuur bereiken. Als het te langzaam beweegt, kunnen delen oververhit raken. Om te kalibreren, stelt u de transportsnelheid in en voert u uw testprintplaat uit. Controleer het thermische profiel om te zien of het bord voldoende tijd doorbrengt in de reflowzone. Pas de snelheid aan indien nodig aan en herhaal de test totdat u de juiste resultaten krijgt.

Hier is een eenvoudig stapsgewijze proces voor luchtstroom- en transportkalibratie :

1. Bevestig thermokoppels aan een testprint op sleutelplekken.

2. Sluit de profiler aan om temperatuurgegevens vast te leggen.

3. Definieer uw doelprofiel.

4. Liet de oven uitvoeren en bekijk de temperatuurwaarden.

5. Pas luchtstroomventilatoren aan om warme of koude plekken te repareren.

6. Verander de transportsnelheid om de tijd in elke zone te regelen.

7. Herhaal de test totdat u uniforme verwarming ziet.

8. Inspecteer soldeerverbindingen om goede resultaten te bevestigen.

Opmerking: gebruik altijd test PCB's die overeenkomen met uw echte boards. Dit maakt uw kalibratie nauwkeuriger en helpt u verrassingen in de productie te voorkomen.

Gegevensanalyse

Nadat u uw kalibratiegegevens hebt verzameld, moet u deze zorgvuldig analyseren. Begin met het reinigen van uw gegevens. Verwijder eventuele dubbele of slechte metingen. Deze stap zorgt ervoor dat uw resultaten betrouwbaar zijn. Gebruik vervolgens uw Profiler -software om de temperatuurcurves te plotten. Zoek naar trends, zoals zones die te langzaam opwarmen of te snel afkoelen.

U kunt geavanceerde methoden gebruiken om nog betere resultaten te krijgen. Sommige ingenieurs gebruiken neuro-fuzzy-modellen of fuzzy associatief geheugen om te voorspellen hoe de oven zich zal gedragen. Deze tools helpen u het proces te beheersen en betere beslissingen te nemen. Het analytische hiërarchieproces (AHP) kan u helpen verschillende instellingen te vergelijken en het beste te kiezen. Het maakt gebruik van beoordelingsmatrices en controles op consistentie, zodat u weet dat uw keuzes zinvol zijn.

Data Analytics helpt u ook om problemen te herkennen voordat ze erger worden. Door uw kalibratieresultaten in de loop van de tijd te volgen, kunt u zien of een zone begint te drijven of dat de transportband vertraagt. Hiermee kunt u problemen vroeg oplossen en uw reflowproces stabiel houden. Goede gegevensanalyse ondersteunt continue verbetering en helpt u te voldoen aan de industriële normen.

Tip: gebruik grafieken en grafieken om uw resultaten met uw team te delen. Visuele gegevens maken het gemakkelijker om trends te herkennen en uw bevindingen uit te leggen.

Onderhoud en gegevens

Preventief onderhoud

U moet voor uw zorgen Reflow -oven om deze goed te laten werken. Een goed onderhoudsplan helpt plotselinge problemen te stoppen en houdt de kalibratie goed. Hier zijn enkele belangrijke dingen om te doen:

· Kalibreer temperatuursensoren vaak zodat de oven goed verwarmt.

· Controleer en verander verwarmingselementen om zelfs warmte te houden.

· Reinig de ovenkamer om stof en ongelijke hitte te stoppen.

· Zorg voor het koelsysteem zodat onderdelen niet te heet worden.

· Temperatuurprofielen kalibreren vaak voor goed solderen.

· Leer werknemers hoe ze de oven kunnen gebruiken en zorgen.

· Schrijf alle onderhouds- en kalibratiewerk op.

U moet deze banen volgens een regelmatig schema doen. De onderstaande tabel laat zien wanneer elke taak moet doen:

Tip: uw oven schoon houden en op een stabiele plek helpen het beter te werken en langer mee te gaan.

Documentatie

U moet elke keer dat u onderhoud of kalibratie doet op uw reflow -oven opschrijven. Bewaar logboeken met temperatuurprofielen, schema's en eventuele wijzigingen die u aanbrengt. Plaats kalibratielabels direct op de oven zodat u ze gemakkelijk kunt zien. Bewaar uw records in een computersysteem dat verbinding maakt met uw kwaliteitsprogramma. Dit helpt u om audits door te geven en u te laten zien dat u de regels volgt.

Wanneer u een audit hebt, moet u logboeken, thermische profielen en inspectienotities weergeven . Gebruik een speciale kalibratiekaart en sla zijn gegevens op voor later. Zorg voor uw 'Golden ' -profielkaart zodat u elke keer dezelfde resultaten krijgt. Digitale records maken het gemakkelijk om uw gegevens te vinden en te controleren, waardoor uw proces stabiel blijft.

OPMERKING: Als u geen goede gegevens bijhoudt, kunt u audits falen, certificeringen verliezen en slechte soldeerverbindingen krijgen. Houd uw gegevens altijd actueel.

U maakt uw SMT -proces beter door uw oven vaak te controleren. Als u het profiel elke week controleert, kunt u problemen vroeg vinden. Dit helpt uw oven goed te werken. Zorg voor uw oven en het opschrijven van wat u doet, helpt u uw kwaliteitsdoelen te bereiken.

· Het controleren van het profiel houdt vaak de warmte gelijk en vindt problemen voordat ze erger worden.

· Zorgen voor uw oven en profielford stopt slechte gegevens en zwakke gewrichten.

· Het bekijken van elk profielonderdeel betekent dat u minder fouten krijgt en minder vaststelt.

· Het stabiel houden van het profiel helpt uw apparaten om langer mee te gaan en maakt klanten tevreden.

Als u deze dingen altijd doet, werkt uw solderen goed en zijn uw producten altijd goed.

FAQ

Hoe vaak moet u uw Reflow Oven -profiel controleren?

U moet elke week uw profiel controleren . Dit helpt je kleine veranderingen te vangen voordat ze grote problemen veroorzaken. Wekelijkse controles houden uw soldeerproces stabiel en betrouwbaar.

Welke tools heeft u nodig voor nauwkeurige profielmeting?

U hebt een thermische profiler nodig met meerdere kanalen. Bevestig thermokoppels aan een testbord. Deze opstelling geeft u een compleet profiel van de temperatuurzones van uw oven en helpt u elke drift te herkennen.

Waarom verandert het profiel in de loop van de tijd?

Onderdelen in uw oven kunnen verslijten of vies worden. Dit kan veranderen hoe warmte door de oven beweegt. Regelmatige profielcontroles helpen u deze wijzigingen vroeg te vinden en uw proces onder controle te houden.

Wat moet u doen als uw profiel niet overeenkomt met het doelwit?

Bekijk eerst uw Profiler -gegevens. Pas de oveninstellingen aan zoals zonetemperatuur of transportsnelheid. Voer nog een profielcontrole uit. Herhaal dit totdat uw profiel overeenkomt met het doel voor uw soldeerpasta en componenten.

Kun je hetzelfde profiel gebruiken voor verschillende boards?

Nee, u moet voor elk bord niet hetzelfde profiel gebruiken. Elk bord heeft verschillende onderdelen en lay -outs. U moet voor elk nieuw product een uniek profiel maken om de beste resultaten te krijgen.
