Volledig geautomatiseerde SMT -oplossing voor LED -verlichtingstoepassingen

LED -verlichting PCBA -toepassingen: rijefficiëntie en precisie in elektronica

De wereldwijde verschuiving naar energie -efficiëntie en Smart Lighting Systems heeft de LED -verlichtingsmarkt naar de voorhoede van de productie van elektronica gestuwd. De kern van deze transformatie ligt de LED -verlichting PCBA (gedrukte printplaat -assemblage), die zorgt voor betrouwbaarheid, duurzaamheid en optimale prestaties.

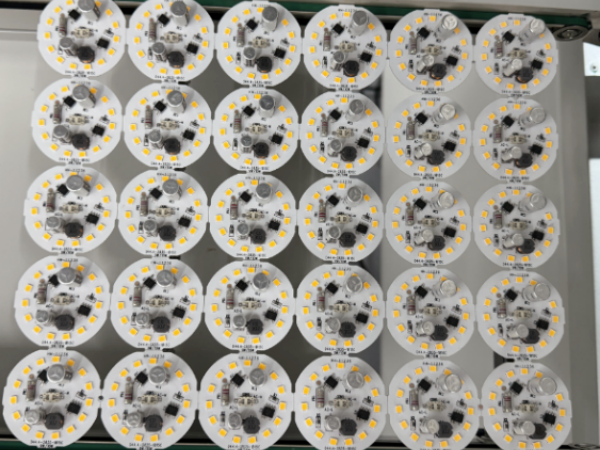

LED -lamp PCBA

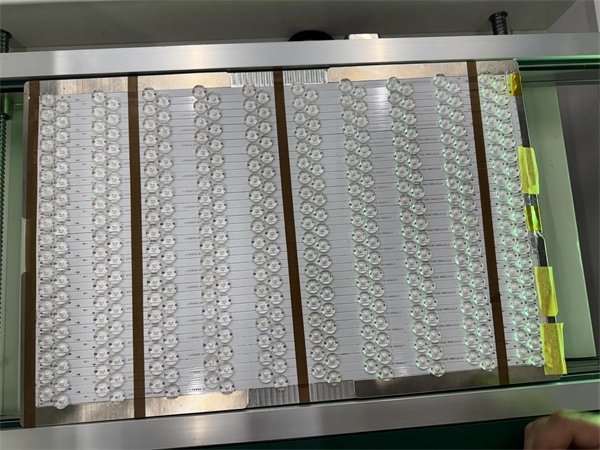

LED -lichten PCBA

LED PCBA is essentieel in een breed scala aan verlichtingsproducten, waaronder:

• DOB LED PCBA (driver-on-board) : gestroomlijnde stroomintegratie voor compacte en efficiënte ontwerpen.

• LED Lens PCBA: biedt precieze optische besturingselement voor straatlantaarns en architecturale verlichting.

• Paneel licht PCBA: ontworpen voor uniforme verlichting in commerciële en woonruimtes.

• D Ownlight and Bulb PCBA: gebruikt in zeer efficiënte plafond en algemene verlichting.

• Streetlight PCBA: ontwikkeld om te voldoen aan strikte vereisten voor betrouwbaarheid in de buitenlucht.

Of het nu gaat om straatlantaarns, bollen, downlights of panelen, de kwaliteit en precisie van LED -PCBA's beïnvloeden de levensduur van het product rechtstreeks en energie -efficiëntie. Voor fabrikanten is het van vitaal belang om te zorgen voor fabrikanten dat zorgt voor fabrikanten met een hoge nauwkeurige PCBA-productie van essentieel belang voor het blijven van concurrerend in de LED-verlichtingsindustrie.

I.C.T Smart Factory Solutions voor volledige LED -verlichtingsproductie

Neem de werkelijke productie van LED -producten als voorbeeld: de maximale grootte van het product is 510 mm * 330 mm; Volgens de productinformatie is en de werkelijke procesbehoeften, voor klanten om de volgende programmarelie te configureren, rekening houdend met de moeilijkheden in het productieproces en de efficiëntie.

Om te voldoen aan de diverse behoeften van LED-verlichting PCBA-productie , biedt I.C.T een volledig geautomatiseerde SMT-oplossing met snelle, zeer nauwkeurige en zeer flexibele configuratie-opties.

✔️ SMT -processtroom:

• Soldeerpasta afdrukken → Inspectie afdrukken → Componentplaatsing → Reflow Soldering → Optische inspectie

✔️ Lensmontageprocesstroom:

• UV -lijmafbeelding op PCBA → Lensmontage → UV -lijm uitharding

✔️ Coatingprocesstroom:

• Conforme coatingtoepassing op PCBA → UV -inspectie → UV -uitharding

✔️ LED -bol -assemblageprocesstroom:

• LED -lampconstructie → verouderingstest → Eindverpakking

SMT -lijnconfiguratie

• Board Loader ——————————————— PCB Laden

• Soldeerpasta printer ———————————— Soldeerpasta Printing

• PCB -transportband —————————————————— - PCB -overdracht

• SPI (inspectie van soldeerpasta) ——————— Soldeerpasta Kwaliteitsinspectie

• Verwijder transportband ————————————— PCB Sorteeroverdracht

• Pick & Place Machine —————————— - Componentplaatsing

• Transporteur —————————————————— PCB -overdracht

• Reflow Oven ———————————————— - Reflow Soldering

• Koeltransporteur ————————————— PCB -koeloverdracht

• AOI (geautomatiseerde optische inspectie) ——— Optische inspectie

• NG/OK UNLOADER ——————————————— - PCB -collectie (Pass/Fail Sorteren)

Op basis van de lay -out- en renovatieomstandigheden van de klant hebben we de productielijnregeling geoptimaliseerd om wijzigingen in de belangrijkste elektriciteitsleidingen, luchttoevoerpijpleidingen en uitlaatventilatiekanalen te minimaliseren. Hoewel we zorgen voor een esthetisch aangename algehele lay -out, hebben we ook de zichtbaarheid voor bezoekerswandelingen overwogen, waardoor klanten de productieomgeving duidelijk kunnen observeren. Als gevolg hiervan werden de SMT -lijn, de montagelijn van de lens, de coatinglijn en de LED -bol -assemblagelijn zorgvuldig aangepast en dienovereenkomstig verplaatst.

Personeelstoewijzing

Op basis van de productielijnconfiguratie en productvereisten is de personeelsallocatie voor de hele lijn als volgt:

• Ingenieurs : 2

• Operators : 8-10 (SMT & Coating & Assembly)

• Kwaliteitscontrole (QC) Personeel : 5 (SMT & Coating & Assembly)

Het werkelijke aantal personeelsleden kan flexibel worden aangepast volgens specifieke producttypen en productievereisten.

Oplossingsgegevens

LED -verlichting productielijn - Real Factory -beelden

Bekijk hoe I.C.T's geautomatiseerde SMT -lijn de toekomst van LED -productie voedt:

Technische uitdagingen overwinnen bij LED PCBA -productie

LED -producten komen vaak met hoge eisen voor precisie, betrouwbaarheid en diverse compatibiliteit van componenten. I.C.T Smart Factory Solution richt zich rechtstreeks in op de grootste productie -uitdagingen van de industrie:

1. Precisie -montage

Zeer nauwkeurige plaatsing (± 30 μm) met behulp van Japanse en Koreaanse pick-and-place machines zorgt ervoor dat LED-kralen en lenzen nauwkeurig op PCB's worden geïnstalleerd.

2. Componentdiversiteit

Om gevarieerde componentgroottes en vormen aan te kunnen, kunnen dual-machine oplossingen (Juki + Hanwha) zowel fijne als omvangrijke componenten efficiënt worden verwerkt.

3. Soldeerpasta afdrukkwaliteit

Precisieprinters en pasta -conditionering (opwarming en centrifugaalmenging) zorgen voor optimale stencilafdrukken en minimale defecten.

4. Reflow soldeer betrouwbaarheid

De Lyra622 Reflow Oven biedt uniforme thermische profielen en zachte warmteoverdracht om gevoelige componenten te beschermen.

5. Warmte -dissipatiebeheer

Geleidelijke helling in de Reflow Oven en Small-Lus-Hot Air Distributie minimaliseren de thermische schok tijdens het solderen.

6. Productie -efficiëntie

Aangepaste productielijnen komen overeen met verschillende productcomplexiteiten, evenwicht en output.

7. Kwaliteitsborging

Uitgerust met SPI- en AOI -machines, zorgt de lijn voor consistente productkwaliteit door elke stap.

8. Gecontroleerde omgeving

Cleanroom -opstelling volgens ISO 14644 -normen met temperatuurregeling (24 ± 2 ° C) en vochtigheid (40% - 60%) zorgt voor een optimale procesomstandigheden.
