Belangrijkste toepassingsgebieden:
Algemene verlichting: LED -lens met batwing -verdeling vermindert verblinding; Slimme dimbare lenzen ondersteunen IoT -besturingselement.
Automotive verlichting: lenzen voor auto's zijn bestand tegen extreme temperaturen (-40 ° C tot 125 ° C) en ondersteunen adaptieve rijstraal (ADB) -systemen.
Backlight Display: Ultra-dunne lichtgids lenzen (<1,5 mm) verbeteren HDR-effecten in mini-LED-tv's en tablets.
Medische en agrarische verlichting: 450 nm blauwe lenzen gebruikt in endoscopie; 660 nm rode lenzen verbeteren de planten PPFD tot 300 μmol/m²/s.
Industriële inspectie: coaxiale lenzen (± 1 ° parallellisme) verbeteren de machinevisie voor geautomatiseerde kwaliteitscontrole.

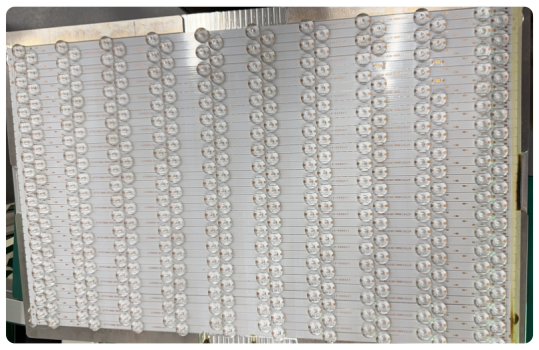

Deze lens vereisen vaak precisie PCBA -productieprocessen om te voldoen aan strikte nauwkeurigheidsnormen, duurzaamheid en lichtuniformiteit.
Neem contact met ons op voor LED Lens PCBA -oplossingen >>>
ICT heeft met succes LED Lens SMT -productielijnen geleverd aan meerdere wereldwijde klanten, wat onze wereldwijde leveringscapaciteit en technische uitmuntendheid aantoont.
In juni 2024 heeft ICT met succes een complete SMT -productielijn geleverd en ingediend voor LED -lensassemblage in Tadzjikistan, ter ondersteuning van de productie van DOB LED -verlichtingsproducten. Ons engineeringteam behandelde volledige installatie, kalibratie op locatie en hands-on training voor de operators en technisch personeel van de klant, waardoor onmiddellijke massaproductie en betrouwbare prestaties worden gewaarborgd.
In november 2023 werd een volledige LED -lens -SMT -lijn geïmplementeerd op een klantensite in Polen, met de Europese LED -verlichtingsmarkt. Deze lijn werd gebruikt om DOB LED -paneellichten te produceren met strikte optische uitlijningsvereisten. Nogmaals, de ingenieurs van ICT boden end-to-end ondersteuning-van apparatuuropstelling tot uitgebreide productietraining-die onze rol als een vertrouwde technische partner versterken.
Koop nu uw aangepaste LED -lensproductielijn >>

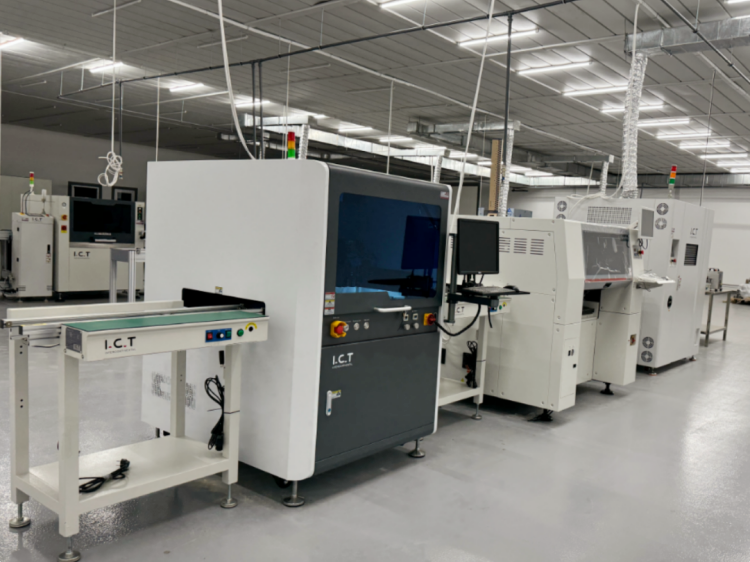

De werkelijke productie van LED -paneellichtproducten als voorbeeld: de maximale grootte van het product is 510 mm * 330 mm; Volgens de productinformatie en de werkelijke procesvereisten configureert de klant de volgende programmarelijn, rekening houdend met de moeilijkheden in het productieproces en de efficiëntie.
Lens Montage Proces Flow: PCBA Spot UV -lijm → Lensmontage → UV -lijmstukken
PCB-overdracht ---------- ---------- invoer via PCB-transportband
UV-lijmafbeelding ------ ------ ------ Dispenser
PCB-overdracht ---------- ---------- Post-Dispensing Buffer
Lensplaatsing -------- --- ----- Multifunctionele chip-meervaller met aangepaste lensfeeders en -mondtjes
PCB-overdracht ---------- ---------- tussen procesfasen
UV-uitharding ----------- ---- ------- ICT UV Curing Oven met hoge energie-output voor snelle stolling
Koeltransporteur ------- ------- Eindoverdracht voor koeling voor opslag of stroomafwaarts proces
1 ingenieur
1 operator
1 kwaliteitsinspecteur (QC)
Verstelbaar volgens productiebehoeften.
| LED -lens Productielijnconfiguratie | |
| LED -lenscapaciteit | Geschatte uitgang van 600 pc's/uur (lichten met één paneel) |
| Stroom | Lijn loopt stroom 11 kW/h |
| Toepasselijke producten | Medium- en high-end producten kunnen worden voldaan, de maximale PCB-breedte: 350 mm |
| Lijngrootte | SMT Workshop L20M*W5M -grootte, het totale oppervlak van ongeveer 100 vierkante meter. |
VIDEO: Lens Dosering en Montaining Line Overzicht
De LED -lensmarkt blijft uitbreiden, aangedreven door:
Mini & Micro LED-integratie: lenzen voor AR/VR nabij Eye displays, tablets en tv's.
Slimme lenstechnologieën: elektrisch instelbare lenzen voor adaptieve verlichting.
Geavanceerd optisch ontwerp: volledige interne reflectie (TIR), hybride optica die breking en reflectie combineren.
Uitdagingen blijven bestaan, zoals:
Afhankelijkheid van geïmporteerde high-end materialen (bijv. Siliconen van auto-kwaliteit).
Massaproductieopbrengstproblemen voor lenzen op microschaal.
Toekomstige trends:
Intelligent ontwerp: AI-ondersteunde optische simulatie om R & D-cycli te verkorten.
Duurzaamheid: op bio gebaseerde PMMA- en kwikvrije materialen.
Integratie: combineren van lenzen met sensoren en thermisch beheer.
Het produceren van zeer nauwkeurige LED-lensassemblages vereist het overwinnen van verschillende technische uitdagingen tijdens het SMT-proces. ICT gaat deze uitdagingen aan met geavanceerde technologie en jarenlange expertise in de industrie om een consistente kwaliteit en hoge opbrengst te garanderen.
Tijdens het SMT-proces is precieze plaatsing van cruciaal belang-zowel de LED-chips als de optische lenzen moeten worden gemonteerd met nauwkeurigheid op micronniveau op de aangewezen PCB-kussens. Om dit te bereiken, maakt ICT gebruik van zeer nauwkeurige multifunctionele chipverminderingen uit Zuid-Korea, uitgerust met aangepaste sproeiers en speciale feeders die speciaal zijn ontworpen voor LED-lensafhandeling. Dit zorgt voor herhaalbare plaatsingsnauwkeurigheid voor alle eenheden, vooral belangrijk voor producten zoals DOB LED -paneellichten.
Vóór de plaatsing van de lens moet UV-lijm in exacte hoeveelheden op de PCBA op vooraf gedefinieerde posities worden uitgegeven. Het stromingsgedrag en de viscositeit van de lijm moeten voldoen aan de strakke toleranties voor de juiste hechting en optische prestaties. Om dit te waarborgen, wordt de UV-lijm voorverwarmd op basis van de kenmerken van TDS (Technical Data Sheet) om de vloeibaarheid te optimaliseren.
ICT implementeert zijn zelf ontwikkelde snelle, zeer nauwkeurige dispenserende machines. Deze machines gebruiken pulssignalen om pneumatische straalkleppen te regelen, waardoor uniforme, consistente lijmverdeling mogelijk is, zelfs op dicht gepakte of complexe planken.
Na de plaatsing van de lens is UV -uitharding essentieel om de lijm te stollen en de lens op zijn plaats te vergrendelen. ICT heeft zijn eigen energieke UV-lampsysteem ontwikkeld, dat een superieure intensiteit en uithardingsefficiëntie levert. Dit systeem is vooral effectief voor het genezen van uitdagende lijmen zoals UV40, waardoor sterke, stabiele bindingen worden gewaarborgd zonder cyclustijd of productkwaliteit in gevaar te brengen.
Naarmate de wereldwijde vraag naar geavanceerde LED-verlichting toeneemt, wordt de behoefte aan zeer efficiënte, intelligente en geautomatiseerde SMT-productielijnen urgenter. ICT LED LENS SMT -productieoplossing is ontworpen om deze trend te ondersteunen, waardoor een hoge precisie en betrouwbaarheid voor elk applicatiescenario wordt gewaarborgd - van slimme huizen tot automotive -systemen.
Een aangepaste SMT -oplossing voor LED -lens nodig voor uw fabriek?
Neem vandaag contact op met ICT - uw liefste betrouwbare partner in LED -productietechnologie.
