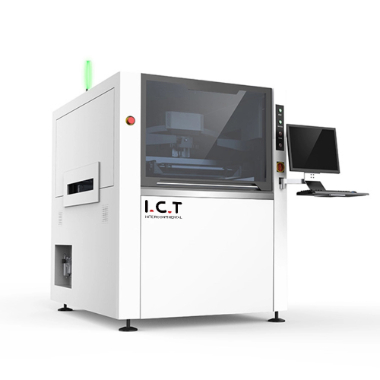

Full-Auto SMT stencilprinter is onmisbare apparatuur in de productie van SMT-processen. Het is over het algemeen samengesteld uit bordmontage, soldeerpasta, opdruk en printplaatoverdracht. Op grote schaal worden volledig gebruikt SMT stencilprinter en semi-automatische SMT stencilprinter Deze twee soorten, laten we vervolgens de bedieningsinstructies van Full-Auto SMT stencilprinter delen.
Dit is de inhoudslijst:
l Wat zijn de voorbereidingen voordat u de Full-Auto SMT-stencilprinter start?
L Hoe voert de Full-Auto SMT Stencil-printer trackaanpassing en positionering uit?
L Wat zijn de vereisten voor de stoppositie en identificatie van de full-automatische SMT-stencilprinter?
L Wat zijn de vereisten voor de stoppositie en identificatie van de full-automatische SMT-stencilprinter?
① Controleer of de voeding en het gasgedeelte van de full-automatische SMT-stencilprinter normaal zijn
② Controleer of er hulpmiddelen zijn in het actieve deel van het volledige Auto SMT-stencilprinterapparaat om te voorkomen dat het apparaat botst bij terugkeer naar de oorsprong
③ Na het inschakelen van de kracht van Full-Auto SMT Stencil-printer, wanneer het apparaat terugkeert naar de oorsprong, kan niemand het apparaat verlaten. Als er een afwijking is, drukt u op noodstop en oplossen ze.
④ Haal al het vingerhoedje en schot uit voor het reinigen en maak ze volledig schoon.
⑤ Reinig het oppervlak van de tafel met een doek en alcohol, en er mag geen vreemde materie, soldeerpasta of stof op het oppervlak zijn
⑥ Reinig het oppervlak van de railzijde klem met een doek en alcohol, en er mag geen vreemde materie, soldeerpasta of stof op het oppervlak zijn
⑦ Bevestig of het Full-Auto SMT-stencilprinterafzoeksysteem correct is geïnstalleerd en de rol op zijn plaats is geïnstalleerd
① Meet de lengte en breedte van de PCB op de liniaal van de schermframe en pas de trackbreedte na het invoer aan, plaats de printplaat in de track en bevestig of de breedte geschikt is en of de import en export glad zijn
② Zet de full-auto SMT stencilprinter baffle en vingerhoed op de tafel, leg de printplaat vervolgens in de baan, til de tafel op en klem deze vast en bevestig of de PCB effectief kan worden geklemd. Als het niet kan worden geklemd, pas dan de baanbreedte op de juiste manier aan. En bevestig de breedte van de ingang en verlaat tot deze kan worden geklemd
③ Om de vingerhoed te plaatsen, moet de richting van de chip -zuivere loodrecht staan op de ruil of minder dan 45 graden, moet de cilindrische vingerhoed gelijkmatig worden geplaatst, en de zuilvormige vingerhoed moet afzonderlijk worden geplaatst op de bodem van de dichte voetcomponenten zoals QFN, BGA om ervoor te zorgen dat de squeege volledig wordt gestrest.
④ Schud na het plaatsen van de vingerhoed de vingerhoedjes met de hand om te bevestigen of de vingerhoed van de vol-Auto SMT stencilprinter zal schudden. Als er schudden, betekent dit dat de onderkant van de vingerhoed niet plat is en moet worden schoongemaakt. Stel de tabelhoogte aan om ervoor te zorgen dat het printoppervlak en het zijklemoppervlak op hetzelfde vlak op zich bevinden.
De automatische stoppositie-vereisten Full-Auto SMT stencilprinter van : de middellijn van de afdrukruimte en de middelste schroef van de zijklem bevinden zich op dezelfde lijn. Selecteer het Mark Point. De vereisten: diagonale, regelmatige vorm, geen interferentie in het gebied en redelijke parameterinstellingen.
Verhoog de z -as en plaats het stencil. De kussen van de Full-Auto SMT-stencilprinter is vereist om samen te vallen met de stencilopening. Klem het stencil vast en zet de slag van de rakel. De start- en eindposities van de ruil moeten zich op de klemplaat bevinden. , En de afstand tot het gaas is 30 mm.
① Snijpdruk, slag, snelheidsbevestiging.
② Bevestig de parameters van het wissen systeem van Full-Auto SMT stencilprinter.
③ Bevestig de orbitale snelheidsparameters van Full-Auto SMT stencilprinter.
④ Bevestig de stripparameters van Full-Auto SMT stencilprinter.
⑤ Stel de productieparameters in van Full-Auto SMT Stencil-printer, controleer 'Weergaveaanpassingsvenster '.
⑥ Voer automatisch de drukmachine uit en plaats het substraat (filmbord).
⑦ Nadat u de volledige Auto SMT-stencil-printerstops, de stencil losmaakt, het stencil precies positioneert en vervolgens het stencil vergrendelt.
⑧ Solderpasta toevoegen, de eerste film afdrukken en het drukeffect onder een microscoop bevestigen.
⑨ Pas de afdrukparameters aan op het gebied van afdruk- en demouwe -effecten.
⑩ Nadat de eerste afdruk is bevestigd OK te zijn, stel je de productieparameters in, schakel het 'display -aanpassingsvenster ' uit en moeten de eerste 5 -sten batchafdrukken volledig worden geïnspecteerd om de afdrukstabiliteit te bevestigen.
