PCBA's zijn de ruggengraat van moderne elektronica en zorgen voor functionaliteit in alles, van smartphones tot medische hulpmiddelen. Maar hoe kunt u de kwaliteit en betrouwbaarheid van uw garanderen PCBA ? De juiste teststrategie is cruciaal om vroege defecten te identificeren en de levensduur van het product te waarborgen. In dit bericht leert u over belangrijke testmethoden zoals AOI, Axi, ICT en meer, en hoe u de beste strategie kunt selecteren op basis van uw productiebehoeften.

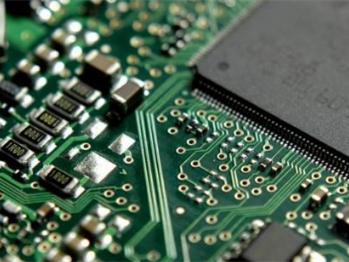

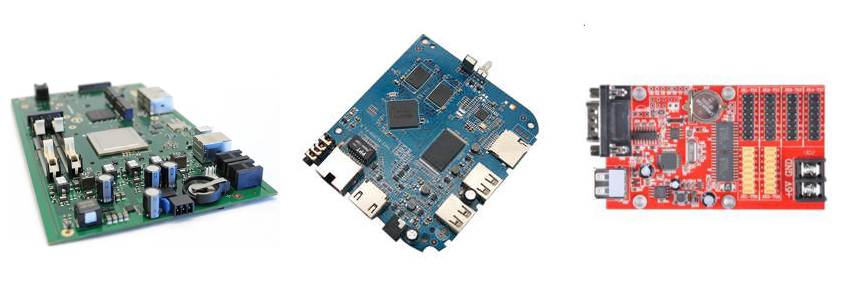

Een PCBA (gedrukte printplaat -montage) is een verzameling elektronische componenten gemonteerd op een printplaat (PCB) om een operationeel elektronisch apparaat te maken. Het assemblageproces omvat het bevestigen van componenten zoals weerstanden, condensatoren, IC's en connectoren met het bord, hetzij via solderen of andere methoden.
PCBA's spelen een cruciale rol bij het voeden en regelen van elektronische apparaten. Van de telefoons in uw zak tot de systemen in uw auto, ze stellen apparaten in staat om een breed scala aan functies uit te voeren. Of het nu gaat om consumentenelektronica, autosystemen of industriële apparaten, de PCBA zorgt ervoor dat de elektrische signalen correct worden verzonden en verwerkt.
Tijdens PCBA -productie kunnen verschillende uitdagingen ontstaan, waaronder:
Componentmisbruik : onjuiste plaatsing kan leiden tot defecte of zelfs kortsluiting.
Solderafwijkingen : slechte soldeerverbindingen of koud solderen kunnen ervoor zorgen dat elektrische verbindingen falen.
Onjuiste componentspecificaties : het gebruik van onjuiste componenten kunnen functionaliteit of prestaties beïnvloeden. Zorgen voor kwaliteitscontrole is van cruciaal belang om deze problemen te voorkomen en een betrouwbaar, krachtig product te garanderen. Testen is essentieel voor het identificeren en oplossen van deze problemen vroeg in het productieproces, waardoor elke PCBA voldoet aan de vereiste normen.
Waarom is testen essentieel voor PCBA's?
De impact van slechte testen op productprestaties en betrouwbaarheid.
De rol van PCBA -testen bij het voorkomen van defecten, het verminderen van herwerken en het verbeteren van de opbrengst.
Het belang van het identificeren en aanpakken van problemen vroeg in het productieproces om dure terugroepacties of mislukkingen in het veld te voorkomen.
Bij het produceren van PCBA's zorgen verschillende testmethoden ervoor dat het eindproduct betrouwbaar is en presteert zoals verwacht. Deze methoden variëren van eenvoudige visuele inspecties tot geavanceerde röntgentechnologieën. Elke testtechniek dient een uniek doel en helpt bij het identificeren van specifieke soorten defecten in het assemblageproces.
AOI gebruikt camera's met hoge resolutie om het oppervlak van de PCBA op defecten te inspecteren. Het vergelijkt het bord met een 'Golden Board ' om problemen te detecteren zoals soldeerfouten, misponage voor onderdelen en ontbrekende componenten. Door elk bord snel te scannen, identificeert AOI potentiële defecten vóór verdere verwerking. Het is vooral handig in productieomgevingen met een groot volume waar snelheid en nauwkeurigheid van cruciaal belang zijn.
Voordelen:
Snel en geschikt voor productie met een groot volume.
Effectief bij het vroegtijdig identificeren van oppervlaktefouten.
Beperkingen:
Kan geen verborgen defecten zoals soldeerverbindingen onder BGAS of interne componentensproblemen detecteren.
Axi gebruikt röntgenbeeldvorming om de binnenkant van PCBA's te onderzoeken, vooral nuttig voor het detecteren van verborgen defecten zoals:
Nietig in soldeerverbindingen
Head-in-pillow (heup) defecten
Problemen in BGAS (Ball Grid Arrays)
Voordelen:
Uitstekend voor complexe ontwerpen met verborgen soldeerverbindingen.
Biedt een hoge nauwkeurigheid voor het detecteren van interne fouten.
Nadelen:
Hogere kosten.
Langzamer vergeleken met AOI.
Axi gebruikt röntgenbeeldvorming om de binnenkant van PCBA's te onderzoeken, waardoor het vooral nuttig is voor het detecteren van verborgen defecten die niet zichtbaar zijn voor het blote oog. Het is met name effectief bij het vinden van problemen zoals ongeldigs in soldeergewrichten, head-in-pillow (HIP) -defecten en problemen in BGA's (balletarrays), die vaak niet toegankelijk zijn voor andere inspectiemethoden. Door een duidelijk beeld te geven van de interne structuur van het bord, kan Axi potentiële storingen vroegtijdig detecteren, waardoor de productbetrouwbaarheid wordt verbeterd.
Voordelen:
Extreem snel en nauwkeurig voor productie met een groot volume.
Detecteert fouten in individuele componenten.
Beperkingen:
Hogere initiële installatiekosten.
Lagere inspectiesnelheid in vergelijking met AOI, waardoor het minder geschikt is voor de productie van een groot volume.
Vliegende sonde -testen maakt gebruik van robotsondes om de elektrische prestaties van een PCBA te testen zonder een aangepaste testopstelling te vereisen. Dit maakt het een flexibele en kosteneffectieve oplossing, vooral voor productie, prototypes of ontwerpen met een laag volume die geen speciale testkussentjes hebben. De robotsondes bewegen over de hele linie om verschillende tests uit te voeren, waaronder continuïteitcontroles, weerstand en componentfunctionaliteit.
Voordelen:
Elimineert de behoefte aan dure aangepaste armaturen, waardoor de initiële installatiekosten worden verlaagd.
Zeer aanpasbaar aan ontwerpveranderingen, waardoor het ideaal is voor prototypes of ontwerpen die tijdens het testen evolueren.
Nadelen:
Lagere testsnelheid in vergelijking met methoden zoals ICT, die mogelijk niet geschikt zijn voor grootschalige productie.
Minder testpunten en beperkt vermogen om diepgaande elektrische controles uit te voeren in vergelijking met ICT.
Functioneel testen (FCT) evalueert de algemene functionaliteit van een PCBA door real-world operationele omstandigheden te simuleren. Het controleert of het bord presteert zoals verwacht door al zijn functies te testen, zoals het opsporen, communiceren met andere componenten en het uitvoeren van taken in een live omgeving. FCT is meestal de laatste stap in het testproces voordat een product wordt vrijgegeven om ervoor te zorgen dat het voldoet aan alle ontwerpspecificaties.
Voordelen:
Biedt een uitgebreide definitieve controle van productfunctionaliteit onder real-world omstandigheden.
Zorgt ervoor dat de PCBA voldoet aan ontwerpspecificaties en werkt zoals bedoeld.
Nadelen:
Kan de exacte oorzaak van een storing niet vaststellen, waardoor het oplossen van problemen uitdagender wordt.
Tijdrovend en duur vanwege de complexiteit van de tests en de behoefte aan gespecialiseerde apparatuur.
Inbrandende tests PCBA's tot stressomstandigheden, zoals continue werking bij hoge temperaturen, om langdurig gebruik te simuleren en vroege storingen te identificeren. Dit proces helpt het weg te wieden van zwakke componenten of ontwerppouten die kunnen leiden tot voortijdig falen in het veld. Inbrandentests worden vaak gebruikt om de betrouwbaarheid op lange termijn van producten te verbeteren, met name die welke worden gebruikt in missiekritische toepassingen waarbij falen geen optie is.
Voordelen:
Detecteert potentiële vroege storingen voordat producten klanten bereiken, waardoor dure terugroepacties of prestatieproblemen worden voorkomen.
Verbetert de levensduur van het product door vroeg in het productieproces zwakke componenten te identificeren en aan te pakken.
Nadelen:
Tijdrovend en vereist uitgebreide testperioden, die vaak enkele uren of dagen duurt.
De stress die tijdens het testen wordt toegepast, kan in sommige gevallen de totale levensduur van het product verkorten.
Contaminatietests detecteren ionische residuen, zoals flux of andere stoffen, die langetermijnfalen kunnen veroorzaken, zoals elektrochemische migratie. Deze residuen, vaak onzichtbaar voor het blote oog, kunnen in de loop van de tijd leiden tot kort circuits, corrosie of prestatiedegradatie. Het is van cruciaal belang om de levensduur en betrouwbaarheid van PCBA's te waarborgen, met name in toepassingen met een hoge betrouwbaarheid.
Methoden zijn onder meer:
Rose (weerstand van oplosmiddelextract): een test die het ionische verontreinigingsniveau op het oppervlak van de PCBA meet.
Ionchromatografie: een meer precieze methode om specifieke ionische verontreinigingen te identificeren en te kwantificeren.
Voordelen:
Voorkomt verborgen problemen zoals corrosie of mislukkingen als gevolg van ionische besmetting.
Zorgt ervoor dat het product vrij is van schadelijke residuen die de prestaties in gevaar kunnen brengen.
Nadelen:
Hoge kosten vanwege de behoefte aan gespecialiseerde apparatuur en testprocedures.
Vereist deskundige afhandeling en analyse.
TDR is een gespecialiseerde testmethode die wordt gebruikt om signaalintegriteit in hoogfrequente PCBA's te waarborgen door impedantie-matching langs de signaalpaden te verifiëren. Deze test is essentieel voor het detecteren van problemen zoals signaalvervormingen of reflecties die een negatieve invloed kunnen hebben op hogesnelheidssignaaloverdracht. TDR werkt door een signaal door het spoor te sturen en de reflectie te analyseren om de consistentie van impedantie te beoordelen.
Voordelen:
Zorgt voor een precieze impedantiecontrole, wat cruciaal is voor het voorkomen van signaalverlies of vervorming.
Vitaal voor hogesnelheidscircuits waarbij zelfs kleine impedantie-mismatches prestatiedegradatie kunnen veroorzaken.
Nadelen:
Vereist gespecialiseerde apparatuur en expertise, waardoor het duurder wordt.
Is mogelijk niet nodig voor eenvoudigere, lage snelheidsontwerpen die geen precieze impedantiecontrole vereisen.
Om de kwaliteit van uw PCBA's te waarborgen, is het volgen van best practices bij het testen essentieel. Deze praktijken helpen bij het vroegtijdig vangen van gebreken, waardoor de betrouwbaarheid van uw product wordt gewaarborgd.
Zorg ervoor dat alle kritieke componenten, interfaces en functionaliteiten worden getest. Een uitgebreide teststrategie zorgt ervoor dat geen deel van het bestuur over het hoofd wordt gezien. Testen moet dekken:
Controles op componentniveau op weerstanden, condensatoren en IC's.
Soldeerverbindingen voor de juiste verbinding.
Functionele verificatie om te controleren of het bord werkt zoals bedoeld onder normale omstandigheden.
Regelmatige kalibratie van testapparatuur is de sleutel tot het handhaven van de nauwkeurigheid. Of het nu gaat om AOI, ICT of een andere methode, zorg ervoor dat uw testtools optimaal functioneren. Kalibratie zorgt voor consistente resultaten en vermindert fouten veroorzaakt door defecte apparatuur.
Het opnemen van DFT -principes tijdens de ontwerpfase kan het testen later vereenvoudigen. Door uw PCBA te ontwerpen met testen in gedachten, kunt u:
Verminder de testtijd door het gemakkelijker te maken om toegang te krijgen tot componenten.
Verbeter de foutdetectie door ervoor te zorgen dat de juiste testkussens en punten beschikbaar zijn.
Bespaar kosten door de behoefte aan dure herontwerp- of testarmatuurwijzigingen te voorkomen.
Het in evenwicht brengen van de testenkosten met de voordelen van defectdetectie is cruciaal. Een strategische benadering van testen helpt onnodige kosten te voorkomen en tegelijkertijd een hoogwaardig product te waarborgen.
Het is belangrijk om te bepalen welke delen van het productieproces intensievere testen nodig hebben en welke niet. Misschien wilt u zich bijvoorbeeld concentreren op risicovolle componenten die de algehele prestaties kunnen beïnvloeden.
Het gebruik van meerdere testmethoden samen (bijv. AOI + ICT + FCT) biedt een grotere dekking en betrouwbaarheid tegen redelijke kosten. Het combineren van methoden zorgt ervoor dat oppervlaktefouten, elektrische fouten en functionaliteitsproblemen allemaal worden aangepakt zonder redundantie bij het testen.
Het gebruik van automatiseringstools en gegevensanalyse verbetert de testefficiëntie en kwaliteitscontrole.
Geautomatiseerde testsystemen versnellen het proces en verminderen de menselijke fouten. Of het nu gaat om geautomatiseerde sondes of op AI gebaseerde defectdetectie, automatisering kan de doorvoer aanzienlijk verbeteren, vooral in productieomgevingen met een hoog volume.
Gegevensanalyse speelt een sleutelrol bij het optimaliseren van het testproces. Door testresultaten te analyseren, kunt u:
Identificeer patronen in defecten en verbeteren toekomstige ontwerpen.
Monitor kwaliteit in de tijd met behulp van statistische methoden.
Optimaliseer de testcycli door zich te richten op de meest voorkomende faalpunten. Met behulp van visualisaties en statistische methoden kunt u ook snel gebieden zien voor verbetering in de productielijn.
Het kiezen van de juiste teststrategie is cruciaal om de kwaliteit en betrouwbaarheid van uw PCBA's te waarborgen. Overweeg de unieke behoeften van uw project en werk samen met ervaren fabrikanten om de beste methoden te kiezen. Balanskosten, snelheid en nauwkeurigheid om uw testproces te optimaliseren en hoogwaardige productie te behouden.
A: ICT gebruikt een 'bed van nagels ' armatuur voor snelle, nauwkeurige testen van elektrische componenten bij de massaproductie, terwijl vliegende sonde-tests robotsondes gebruiken voor laagvolume of prototype-testen zonder de noodzaak van aangepaste armaturen.
A: Balanstestkosten met voordelen voor het detecteren van defecten. Gebruik een combinatie van methoden zoals AOI, ICT en FCT om een uitgebreide dekking te garanderen tegen een redelijke kosten.
A: Functioneel testen zorgt ervoor dat de PCBA werkt zoals bedoeld door het simuleren van real-world omstandigheden. Het biedt een definitieve controle op productfunctionaliteit, maar kan geen exacte falen veroorzaken.
A: Nee. Prototypes gebruiken vaak vliegende sonde -testen voor flexibiliteit, terwijl massaproductie methoden zoals ICT vereist voor snelheid en nauwkeurigheid.
A: Burn-in-testen helpt bij het detecteren van vroege storingen door PCBA's te onderwerpen aan stressomstandigheden, de betrouwbaarheid op lange termijn te verbeteren en ervoor te zorgen dat het product extreme omstandigheden kan aan.
